ГОСТ 3884-77*. КОНТАКТ-ДЕТАЛИ ДЛЯ КОММУТАЦИОННЫХ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ. КОНСТРУКЦИЯ И РАЗМЕРЫ
Приложение 1. УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПОВЕРХНОСТЕЙ КОНТАКТА
Приложение 2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ТИПА И РАЗМЕРОВ КОНТАКТА
Приложение 3. МАРКИ КОНТАКТОВ
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 3 февраля 1977 г. N 287
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОНТАКТ-ДЕТАЛИ ДЛЯ КОММУТАЦИОННЫХ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Contacts for electrical commutation apparates.
Construction and dimensions
ГОСТ 3884-77*
Список изменяющих документов
(в ред. Изменения N 1, утв. в мае 1978 г.,
Изменения N 2, утв. в июне 1987 г.)
Группа Е76
ОКП 34 9811
Взамен ГОСТ 3884-67
Постановлением Государственного комитета стандартов Совета Министров СССР от 3 февраля 1977 г. N 287 cрок введения установлен с 01.01.1978.
Ограничение срока действия снято по Протоколу N 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).
Переиздание (июнь 1998 г.) с Изменениями N 1, 2, утвержденными в мае 1978 г., июне 1987 г. (ИУС 7-78, 10-87).
1. Настоящий стандарт распространяется на коммутирующие электрические контакт-детали (далее - контакты), содержащие серебро, изготовляемые методом твердофазного спекания, предназначенные для применения в электрических коммутационных аппаратах для замыкания и размыкания электрических цепей напряжением до 1000 В.
2. Контакты должны изготавливаться следующих типов:
ПП - с плоской рабочей и нерабочей поверхностями;
ПР - с плоской рабочей поверхностью и с рельефом для сварки (сферическим или цилиндрическим) со стороны нерабочей поверхности;
ПШ - с плоской рабочей поверхностью и с коническим шипом на нерабочей поверхности;
СС - со сферической рабочей и сферической нерабочей поверхностями;
СП - со сферической рабочей поверхностью и плоской нерабочей поверхностью;
СШ - со сферической рабочей поверхностью и коническим шипом на нерабочей поверхности;

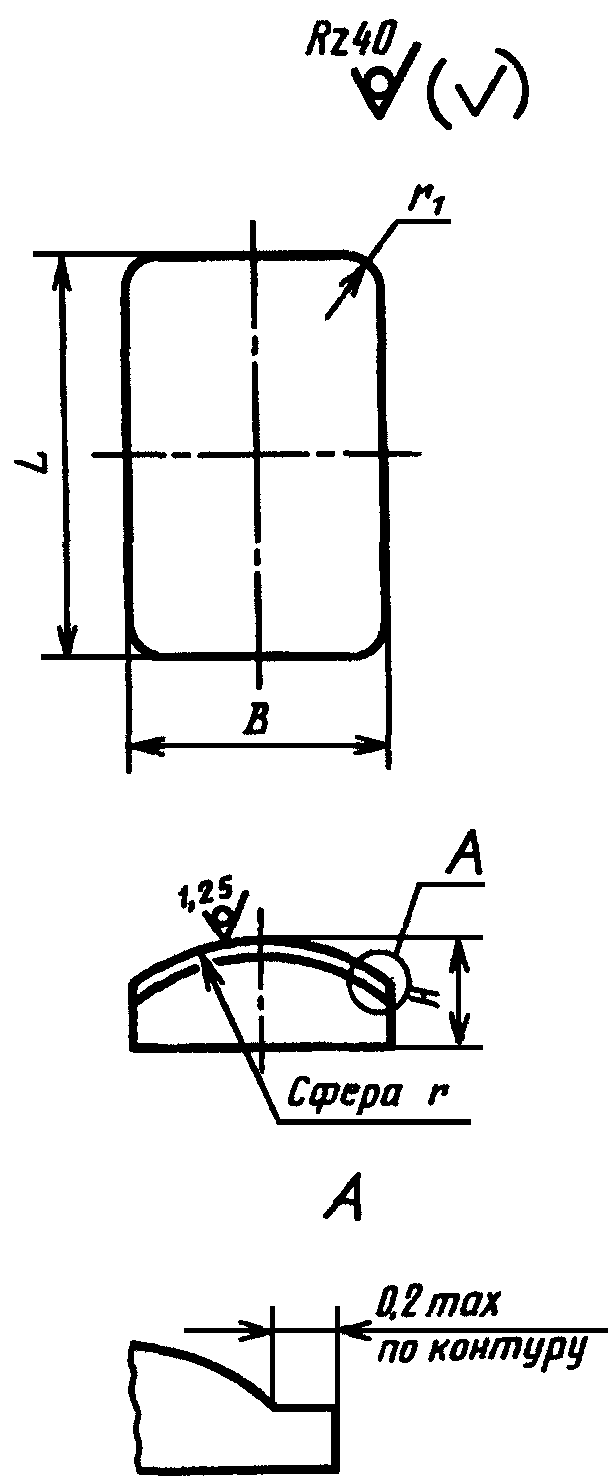

СР - со сферической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;
ПуП - с усеченной плоской рабочей поверхностью и плоской нерабочей поверхностью;
ПуШ - с усеченной плоской рабочей поверхностью и коническим шипом на нерабочей поверхности;
ПуР - с усеченной плоской рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;
ЦП - с цилиндрической рабочей поверхностью и плоской нерабочей поверхностью;
ЦШ - с цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности;
ЦР - с цилиндрической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности;
ЦуП - с усеченной цилиндрической рабочей поверхностью и плоской нерабочей поверхностью;
ЦуШ - с усеченной цилиндрической рабочей поверхностью и коническим шипом на нерабочей поверхности;
ЦуР - с усеченной цилиндрической рабочей поверхностью и рельефом для сварки (сферическим или цилиндрическим) на нерабочей поверхности.
3. Марки контактов - по Приложению 3.
(Измененная редакция, Изм. N 2).
4. Конструкция и размеры контактов должны соответствовать указанным на черт. 1 - 22 и в табл. 1 - 3.
Высоту Н выбирают в интервале от 0,8 до 5 мм через каждую десятую долю миллиметра.
Тип ПП
Черт. 1
Тип ПР
Черт. 2
Тип ПШ
Черт. 3
Тип СП
Черт. 4
Тип СШ
Черт. 5
Тип СР
Черт. 6

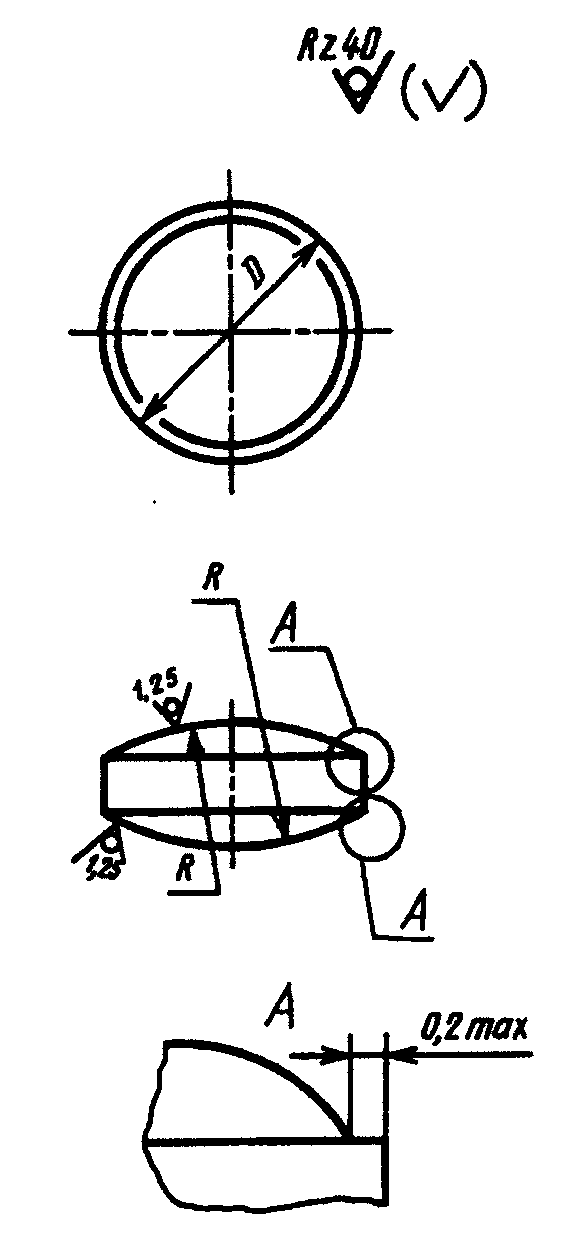

Тип СС
Черт. 7
Тип ПП
Черт. 8
Тип ПШ
Черт. 9
Тип ПР
Черт. 10
Тип ПуП
Черт. 11
Примечание. Угол выбирают равным 60 или 75° с предельными отклонениями 5°.
Тип ПуШ
Черт. 12
Тип ПуР
Черт. 13

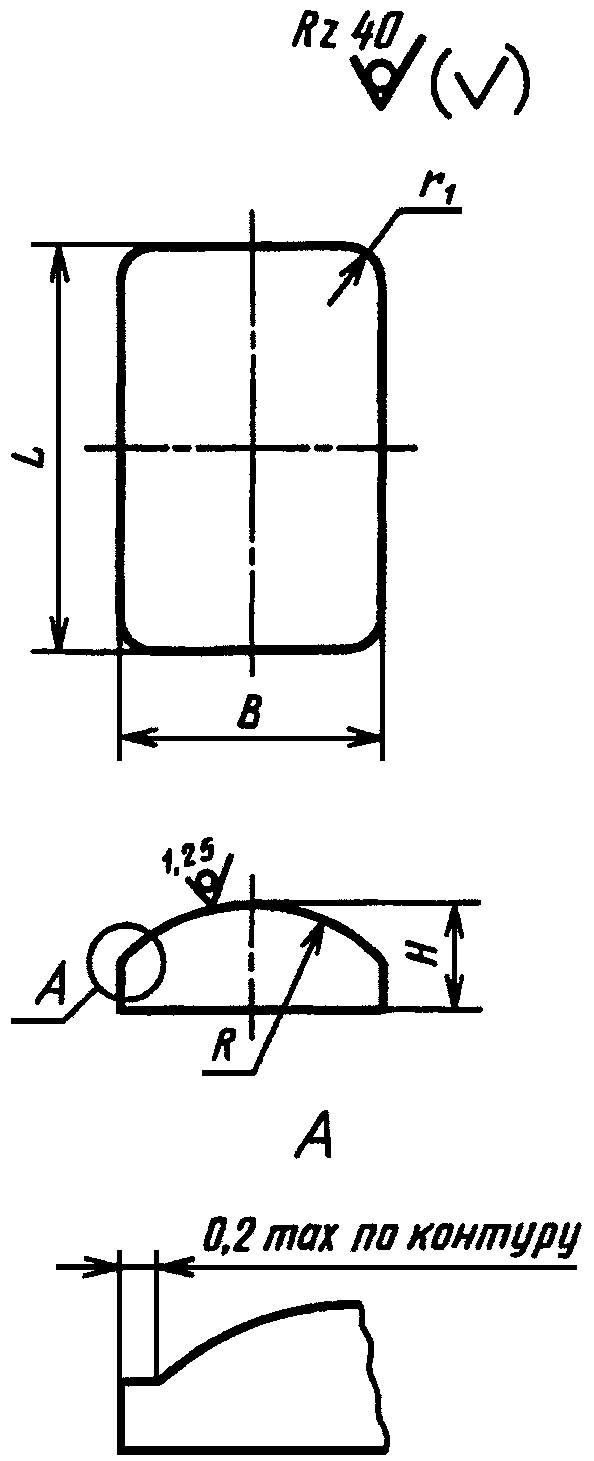

Тип ЦП
Черт. 14
Тип ЦШ
Черт. 15
Тип ЦР
Черт. 16
Тип ЦуП
Черт. 17
Примечание. Угол выбирают равным 60 или 75° с предельными отклонениями 5°.
Тип ЦуШ
Черт. 18
Тип ЦуР
Черт. 19
Тип СП
Черт. 20
Тип СШ
Черт. 21
Тип СР
Черт. 22
Таблица 1
─────────────────────────┬─────────────────────────┬──────────────
D │ R │ d
│ │
─────────────────────────┼─────────────────────────┼──────────────
3 │ 2,8 │ 1,8
─────────────────────────┼─────────────────────────┼──────────────
4 │ 4,5 │ 2,8
─────────────────────────┼─────────────────────────┼──────────────
5 │ 7,0 │ 3,5
─────────────────────────┼─────────────────────────┼──────────────
6 │ 10,0 │ 4,0
─────────────────────────┼─────────────────────────┼──────────────
7 │ 12,0 │ 4,8
─────────────────────────┼─────────────────────────┼──────────────
8 │ 16,0 │ 5,5
─────────────────────────┼─────────────────────────┼──────────────
9 │ 20,0 │ 6,3
─────────────────────────┼─────────────────────────┼──────────────
10 │ 25,0 │ 7,0
─────────────────────────┼─────────────────────────┼──────────────
11 │ 30,0 │ 7,6
─────────────────────────┼─────────────────────────┼──────────────
12 │ 36,0 │ 8,3
─────────────────────────┼─────────────────────────┼──────────────
14 │ 50,0 │ -
─────────────────────────┼─────────────────────────┤
16 │ 70,0 │
─────────────────────────┼─────────────────────────┤
18 │ 80,0 │
─────────────────────────┼─────────────────────────┤
20 │ 100,0 │
─────────────────────────┼─────────────────────────┤
22 │ 120,0 │
─────────────────────────┼─────────────────────────┤
25 │ 160,0 │
Таблица 2
────┬───────┬───────────┬───────┬───────┬───────────┬─────────────
L │ В │ R │ r │ r │ l │ b
│ │ │ │ 1 │ │
────┼───────┼───────────┼───────┼───────┼───────────┼─────────────
4 │ 3 │ 2,8 │ 4,5 │ 0,5 │ 2,8 │ 1,8
├───────┼───────────┤ │ ├───────────┼─────────────
│ 4 │ 4,5 │ │ │ 2,5 │ 2,5
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 5 │ 7,0 │ 7,0 │ │ 2,4 │ 3,6
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 6 │ 10,0 │ 10,0 │ │ 2,3 │ 4,2
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 7 │ 12,0 │ 12,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 8 │ 16,0 │ 16,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
5 │ 3 │ 2,8 │ 7,0 │ │ 3,8 │ 1,8
├───────┼───────────┤ │ ├───────────┼─────────────
│ 4 │ 4,5 │ │ │ 3,6 │ 2,6
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 5 │ 7,0 │ 10,0 │ │ 3,2 │ 3,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 3,0 │ 4,0
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 7 │ 12,0 │ 12,0 │ │ 2,8 │ 5,4
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 8 │ 16,0 │ 16,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 9 │ 20,0 │ 20,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 10 │ 25,0 │ 25,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
6 │ 4 │ 4,5 │ 10 │ │ 4,8 │ 2,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 5 │ 7,0 │ │ │ 4,4 │ 3,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 3,9 │ 3,9
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 7 │ 12,0 │ 12,0 │ │ 3,7 │ 4,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 8 │ 16,0 │ 16,0 │ │ 3,6 │ 5,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 9 │ 20,0 │ 20,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 10 │ 25,0 │ 25,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 12 │ 36,0 │ 36,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
7 │ 4 │ 4,5 │ 12,0 │ │ 6,0 │ 2,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 5 │ 7,0 │ │ │ 5,6 │ 3,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 5,0 │ 3,9
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 4,5 │ 4,5
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 8 │ 16,0 │ 16,0 │ │ 4,3 │ 4,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 9 │ 20,0 │ 20,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 10 │ 25,0 │ 25,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 12 │ 36,0 │ 36,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 14 │ 45,0 │ 45,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 16 │ 65,0 │ 65,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
8 │ 4 │ 4,5 │ 16,0 │ │ 6,4 │ 2,4
├───────┼───────────┤ │ ├───────────┼─────────────
│ 5 │ 7,0 │ │ │ 6,0 │ 3,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 5,6 │ 3,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 5,3 │ 4,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 5,0 │ 5,0
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 10 │ 25,0 │ 25,0 │ │ 4,8 │ 5,3
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 12 │ 36,0 │ 36,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 14 │ 45,0 │ 45,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 16 │ 65,0 │ 65,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │ 100,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
9 │ 5 │ 7,0 │ 20,0 │ │ 7,2 │ 3,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 7,0 │ 3,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 6,8 │ 4,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 6,6 │ 5,0
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 10 │ 25,0 │ 25,0 │ │ 6,4 │ 6,0
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 12 │ 36,0 │ 36,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 14 │ 45,0 │ 45,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 16 │ 65,0 │ 65,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 18,0 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20,0 │ 100,0 │100,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
10 │ 5 │ 7,0 │ 25,0 │ │ 8,0 │ 3,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 6 │ 10,0 │ │ │ 7,0 │ 3,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 7,2 │ 4,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 6,8 │ 4,8
├───────┼───────────┤ │ ├───────────┼─────────────
│ 10 │ 25,0 │ │ │ 6,5 │ 6,5
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 12 │ 36,0 │ 36,0 │ │ 6,4 │ 7,5
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 14 │ 45,0 │ 45,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 16 │ 65,0 │ 65,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
────┼───────┼───────────┼───────┼───────┼───────────┼─────────────
11 │ 6 │ 10,0 │ 36,0 │ 1,0 │ 8,3 │ 3,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 8,0 │ 4,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 7,8 │ 4,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 10 │ 25,0 │ 45,0 │ │ 7,6 │ 6,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 12 │ 36,0 │ │ │ 7,3 │ 7,8
├───────┼───────────┤ │ ├───────────┼─────────────
│ 14 │ 45,0 │ │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 16 │ 65,0 │ 65,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
12 │ 6 │ 10,0 │ 36,0 │ │ 9,3 │ 3,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 7 │ 12,0 │ │ │ 9,0 │ 4,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 8,8 │ 4,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 10 │ 25,0 │ 45,0 │ │ 8,3 │ 6,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 12 │ 36,0 │ │ │ 8,0 │ 8,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 14 │ 45,0 │ │ │ 7,8 │ 9,6
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 16 │ 65,0 │ 65,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
13 │ 7 │ 12,0 │ 45,0 │ │ 9,6 │ 4,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 9,3 │ 5,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 10 │ 25,0 │ │ │ 9,1 │ 6,5
├───────┼───────────┤ │ ├───────────┼─────────────
│ 12 │ 36,0 │ │ │ 8,8 │ 8,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 14 │ 45,0 │ │ │ 8,6 │ 9,6
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 16 │ 65,0 │ 65,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 18 │ 80,0 │ 80,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
14 │ 7 │ 12,0 │ 45,0 │ │ 10,0 │ 4,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 8 │ 16,0 │ │ │ 9,8 │ 5,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 10 │ 25,0 │ │ │ 9,6 │ 5,6
├───────┼───────────┤ │ ├───────────┼─────────────
│ 12 │ 36,0 │ │ │ 9,2 │ 7,2
├───────┼───────────┤ │ ├───────────┼─────────────
│ 14 │ 45,0 │ │ │ 8,8 │ 8,8
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 16 │ 65,0 │ 65,0 │ │ 8,4 │ 9,6
├───────┼───────────┼───────┤ ├───────────┼─────────────
│ 18 │ 80,0 │ 80,0 │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 25 │ 160,0 │160,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 28 │ 200,0 │200,0 │ │ │
────┼───────┼───────────┼───────┤ ├───────────┼─────────────
16 │ 8 │ 16,0 │ 65,0 │ │ 12,8 │ 4,8
├───────┼───────────┤ │ ├───────────┼─────────────
│ 10 │ 25,0 │ │ │ 12,0 │ 6,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 12 │ 36,0 │ │ │ 11,0 │ 8,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 14 │ 45,0 │ │ │ 10,0 │ 10,0
├───────┼───────────┤ │ ├───────────┼─────────────
│ 16 │ 65,0 │ │ │ - │ -
├───────┼───────────┼───────┤ │ │
│ 20 │ 100,0 │100,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 25 │ 160,0 │160,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 28 │ 200,0 │200,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 32 │ 250,0 │250,0 │ │ │
────┼───────┼───────────┼───────┤ │ │
20 │ 10 │ 25,0 │100,0 │ │ │
├───────┼───────────┤ │ │ │
│ 12 │ 36,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 14 │ 45,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
┼───────┼───────────┼───────┤ │ │
│ 22 │ 120,0 │120,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 25 │ 160,0 │160,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 28 │ 200,0 │200,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 32 │ 250,0 │250,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 36 │ 330,0 │330,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 40 │ 400,0 │400,0 │ │ │
────┼───────┼───────────┼───────┼───────┤ │
25 │ 12 │ 36,0 │160,0 │ 2,0 │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 25 │ 160,0 │ │ │ │
├───────┼───────────┼───────┤ │ │
│ 32 │ 250,0 │250,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 36 │ 330,0 │330,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 40 │ 400,0 │400,0 │ │ │
───┼───────┼───────────┼───────┤ │ │
30 │ 10 │ 25,0 │250,0 │ │ │
├───────┼───────────┤ │ │ │
│ 12 │ 36,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 18 │ 75,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 25 │ 160,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 32 │ 250,0 │ │ │ │
├───────┼───────────┼───────┤ │ │
│ 36 │ 330,0 │330,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 40 │ 400,0 │400,0 │ │ │
────┼───────┼───────────┼───────│ │ │
32 │ 10 │ 25,0 │250,0 │ │ │
├───────┼───────────┤ │ │ │
│ 12 │ 36,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 18 │ 75,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 25 │ 160,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 32 │ 250,0 │ │ │ │
├───────┼───────────┼───────┤ │ │
│ 36 │ 330,0 │330,0 │ │ │
├───────┼───────────┼───────┤ │ │
│ 40 │ 400,0 │400,0 │ │ │
────┼───────┼───────────┼───────┤ │ │
40 │ 14 │ 45,0 │400 │ │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 25 │ 160,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 32 │ 250,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 40 │ 400,0 │ │ │ │
────┼───────┼───────────┼───────┤ │ │
50 │ 14 │ 45,0 │630 │ │ │
├───────┼───────────┤ │ │ │
│ 16 │ 65,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 20 │ 100,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 25 │ 160,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 32 │ 250,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 36 │ 330,0 │ │ │ │
├───────┼───────────┤ │ │ │
│ 40 │ 400,0 │ │ │ │
Таблица 3
Зависимость высоты уклона h от высоты Н
у прямоугольных контактов
Размеры в мм
────────────────┬──────────────────────┬──────────────────────────
Типы контактов │ Н │ h
│ │ (пред. откл. +/- 0,15)
────────────────┼──────────────────────┼──────────────────────────
ПуП; ПуШ, ПуР │ От 1,6 до 1,8 включ. │ 0,8
│ " 2,0 " 2,2 " │ 1,0
│ " 2,5 " 3,0 " │ 1,2
│ " 3,5 " 4,0 " │ 1,6
│ " 4,4 " 5,0 " │ 2,0
────────────────┼──────────────────────┼──────────────────────────
ЦуП; ЦуШ, ЦуР │ От 1,4 до 1,6 включ. │ 0,6
│ " 1,8 " 2,0 " │ 0,8
│ " 2,2 " 2,5 " │ 1,0
│ " 3,0 " 3,5 " │ 1,2
│ " 4,0 и более │ 1,6
(Измененная редакция, Изм. N 1, 2).
5. Предельные отклонения на размеры контактов должны соответствовать указанным в табл. 4.
Таблица 4
Предельные отклонения на размеры контактов типов ПП, ПР, ПШ,
СП, СС, СШ, СР, ПуП, ПуШ, ПуР, ЦП, ЦШ, ЦР, ЦуП, ЦуШ и ЦуР
─────────────┬─────────────┬─────────────┬───────────┬────────────┬────────────
L, В, l, b │ H, H │ R, r │ r │ D │ d
│ 1 │ │ 1 │ │
───────┬─────┼───────┬─────┼───────┬─────┼────┬──────┼──────┬─────┼──────┬─────
Номин. │Пред.│Номин. │Пред.│Номин. │Пред │Но- │Пред. │Номин.│Пред.│Номин.│Пред.
│откл.│ │откл.│ │откл.│мин.│откл. │ │откл.│ │откл.
───────┼─────┼───────┼─────┼───────┼─────┼────┼──────┼──────┼─────┼──────┼─────
От 1,8 │-0,2 │От 0,8 │-0,15│От 2,8 │ -1 │0,5 │+/- │От 3 │-0,2 │ 1,8 │-0,20
до 9 │ │до 1,8 │ │до 4,5 │ │ │ 1,0│до 11 │ │ │
───────┼─────┼───────┼─────┼───────┼─────┼────┼──────┼──────┼─────┼──────┼─────
Св.9 до│-0,3 │Св. 1,8│-0,20│Св. 4,5│ -2 │1,0 │+/- │Св.11 │-0,3 │ 2,8 │-0,25
20 │ │до 2,4 │ │до 12,0│ │ │ 0,2│до 25 │ │ │
───────┼─────┼───────┼─────┼───────┼─────┼────┼──────┼──────┼─────┼──────┼─────
Св.20 │-0,4 │Св. 2,4│-0,25│Св. │ -3 │2,0 │+/- │- │- │От 3,5│-0,30
до 50 │ │до 5,0 │ │12,0 до│ │ │ 0,5│ │ │до 5,5│
│ │ │ │30,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ ├──────┼─────
│ │ │ │Св. │ -5 │ │ │ │ │От 6,3│-0,35
│ │ │ │30,0 до│ │ │ │ │ │до 8,3│
│ │ │ │50,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ │ │
│ │ │ │Св. │ -8 │ │ │ │ │ │
│ │ │ │50,0 до│ │ │ │ │ │ │
│ │ │ │80,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ │ │
│ │ │ │Св. │ -10 │ │ │ │ │ │
│ │ │ │80,0 до│ │ │ │ │ │ │
│ │ │ │160,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ │ │
│ │ │ │Св. │ -15 │ │ │ │ │ │
│ │ │ │160,0 │ │ │ │ │ │ │
│ │ │ │до │ │ │ │ │ │ │
│ │ │ │330,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ │ │
│ │ │ │Св. │ -20 │ │ │ │ │ │
│ │ │ │330,0 │ │ │ │ │ │ │
│ │ │ │до │ │ │ │ │ │ │
│ │ │ │400,0 │ │ │ │ │ │ │
│ │ │ ├───────┼─────┤ │ │ │ │ │
│ │ │ │Св. │ -25 │ │ │ │ │ │
│ │ │ │400,0 │ │ │ │ │ │ │
│ │ │ │до │ │ │ │ │ │ │
│ │ │ │630,0 │ │ │ │ │ │ │
(Измененная редакция, Изм. N 1).
6. Контакты типа ПП, имеющие подслой, должны иметь на рабочей поверхности отличительную метку, указанную на черт. 23.
Черт. 23
7. Условное обозначение поверхности контакта должно соответствовать указанным в Приложении 1.
8. Структура условного обозначения контакта должна соответствовать приведенной в Приложении 2.
Пример условного обозначения круглого контакта марки КМК-А30, типа СС, диаметром 8 и высотой 1,6 мм:
Контакт КМК-А3О ТУ 16 685.020-85 СС 08 16 ГОСТ 3884-77
(Измененная редакция, Изм. N 2).
Приложение 1
Обязательное
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ПОВЕРХНОСТЕЙ КОНТАКТА
─────────────────────────────┬────────────────────────────────────
Рабочая поверхность │ Нерабочая поверхность
────────────────────┬────────┼──────────────────────┬─────────────
Наименование │Обозна- │ Наименование │Обозначение
│чение │ │
────────────────────┼────────┼──────────────────────┼─────────────
Плоская │П │Плоская │П
Плоская с усеченной │Пу │Плоская с коническим │Ш
стороной │ │шипом │
Цилиндрическая │Ц │С рельефом для сварки │Р
Цилиндрическая с │Цу │(сферическим или │
усеченной стороной │ │цилиндрическим) │
Сферическая │С │Сферическим │С
Приложение 2
Обязательное
СТРУКТУРА
УСЛОВНОГО ОБОЗНАЧЕНИЯ ТИПА И РАЗМЕРОВ КОНТАКТА
а) Круглый контакт
Х X X XX XX ГОСТ
┬ ─┬─ ─┬─ ─┬── ─┬─ ──┬─
│ │ │ │ │ │ Условное обозначение марки
│ │ │ │ │ │ контакта по НТД
└────┼─────┼────┼─────┼─────┼─────────────────────────────────────
│ │ │ │ │ Обозначение рабочей поверхности
│ │ │ │ │ (см. Приложение 1)
└─────┼────┼─────┼─────┼─────────────────────────────────────
│ │ │ │ Обозначение нерабочей поверхности
│ │ │ │ (см. Приложение 1)
└────┼─────┼─────┼─────────────────────────────────────
│ │ │ Диаметр D в миллиметрах <*>
└─────┼─────┼─────────────────────────────────────
│ │ Высота Н в десятых долях
│ │ миллиметра <*>
└─────┼─────────────────────────────────────
│ Обозначение настоящего стандарта
└─────────────────────────────────────
б) Прямоугольный контакт
Х XX<**> X XX XX XX ГОСТ
┬ ─┬─ ─┬─ ─┬─ ─┬─ ─┬─ ──┬─
│ │ │ │ │ │ │ Условное обозначение марки
│ │ │ │ │ │ │ контакта по НТД
└──┼─────┼────┼────┼────┼────┼────────────────────────────────────
│ │ │ │ │ │ Обозначение рабочей поверхности
│ │ │ │ │ │ (см. Приложение 1)
└─────┼────┼────┼────┼────┼────────────────────────────────────
│ │ │ │ │ Обозначение нерабочей поверхности
│ │ │ │ │ (см. Приложение 1)
└────┼────┼────┼────┼────────────────────────────────────
│ │ │ │ Длина L в миллиметрах <*>
└────┼────┼────┼────────────────────────────────────
│ │ │ Ширина В в миллиметрах <*>
└────┼────┼────────────────────────────────────
│ │ Высота H в десятых долях
│ │ миллиметра <*>
└────┼────────────────────────────────────
│ Обозначение настоящего стандарта
└────────────────────────────────────
------------------------------------
<*> Однозначные размеры величин дополняются до двузначных нулем перед значащей цифрой.
<**> Два знака только при усеченной поверхности.
Приложение 2. (Измененная редакция, Изм. N 2).
Приложение 3
Справочное
МАРКИ КОНТАКТОВ
Контакты изготовляют следующих марок: КМК-А00; КМК-А10м; КМК-А10мс0,15; КМК-А10мс0,20; КМК-А10мдс0,15; КМК-А10мдс0,20; КМК-А30; КМК-А30м; КМК-А30мд; КМК-А30мн; КМК-А31; КМК-А31м; КМК-А32; КМК-А32н; КМК-А33мд; КМК-А33мдМ; КМК-А34; КМК-А36; КМК-А37; КМК-А40; КМК-А41; КМК-А41н; КМК-А44м; КМК-А44мдМ; КМК-А50; КМК-МКТ Нб.
Примечание. В технически обоснованных случаях по согласованию изготовителя с потребителем допускается изготовление контактов других марок.
Приложение 3. (Введено дополнительно, Изм. N 2).
