Утвержден и введен в действие
Постановлением Госстандарта СССР
от 6 июня 1968 г. N 837
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ДЕТЕКТОРОВ
ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ В СХЕМАХ
Unified system for design documentation.
Graphical symbols of radiation detectors in circuits
ГОСТ 2.733-68
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1980 г., Изменения N 2, утв. в апреле 1987 г.) |
Группа Т52
Дата введения
1 января 1971 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.
Разработчики: В.Р. Верченко, Ю.И. Степанов, В.И. Суриков, В.С. Мурашов, Г.С. Плис, Ю.П. Лейчик, В.И. Матвеев, М.Н. Райхман, Е.П. Никифоров.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 06.06.1968 N 837.
3. Стандарт полностью соответствует СТ СЭВ 660-77.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер пункта |
2, табл. 2, примечание |
6. Издание (февраль 2005 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., апреле 1987 г. (ИУС 3-81, 7-87).
1. Настоящий стандарт устанавливает условные графические обозначения детекторов ионизирующих излучений на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 1).
1а. (Исключен, Изм. N 2).
2. Обозначения детекторов ионизирующих излучений приведены в табл. 2.
Таблица 2
Наименование | Обозначение |

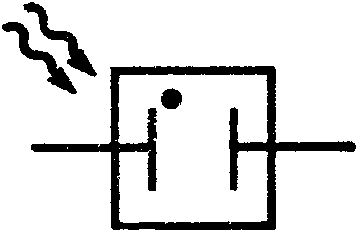

1. Камера ионизационная |  |

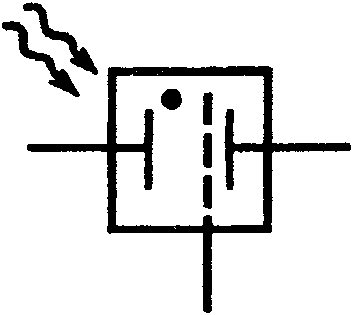

2. Камера ионизационная с сеткой |  |
3. Камера ионизационная с охранным кольцом |  |

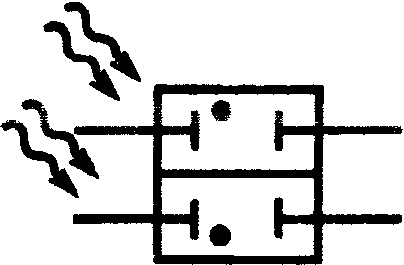

4. Камера ионизационная компенсационная |  |

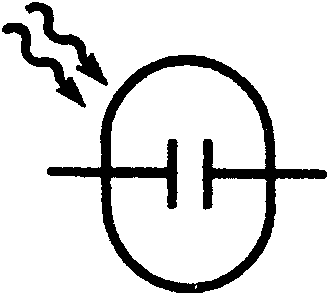

5. Счетчик газоразрядный (элементарных частиц) |  |
6. Счетчик газоразрядный с охранным кольцом |  |
7. Счетчик газоразрядный компенсационный |  |
8. Счетчик газоразрядный многосекционный (например, трехсекционный) |  |
Примечание. Длина баллона увеличивается в зависимости от количества секций. | |

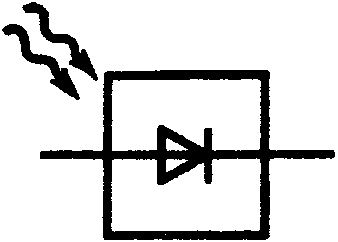

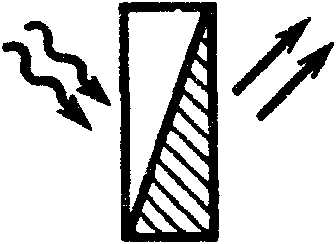

9. Детектор полупроводниковый |  |
10. Детектор эмиссионный: | |
вакуумный |  |
газонаполненный |  |
комптоновский |  |
11. Детектор калориметрический |  |
12. Детектор сцинтилляционный или сцинтиллятор |  |
13. Детектор Черенкова |  |

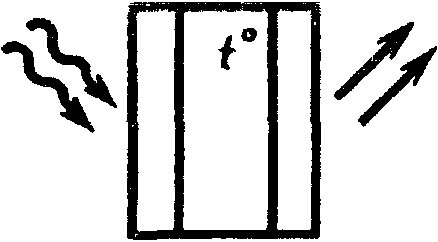

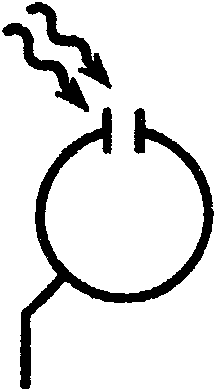

14. Детектор термолюминесцентный |  |
15. Детектор активационный |  |
16. Детектор, основанный на изменении физических свойств в материале, из которого сделан детектор |  |
17. Цилиндр Фарадея |  |
18. Сцинтиллятор с фотоэлектронным умножителем |  |
Примечание. При необходимости указания полярности следует применять квалифицирующие символы по ГОСТ 2.721.
(Измененная редакция, Изм. N 1, 2).
3. Размеры условных графических обозначений должны соответствовать приведенным в табл. 3.
Таблица 3
Наименование | Обозначение |
1. (Исключен, Изм. N 2). | |

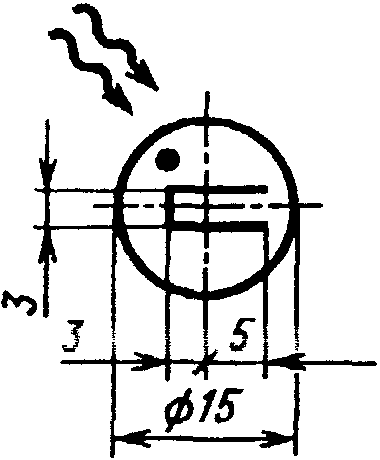

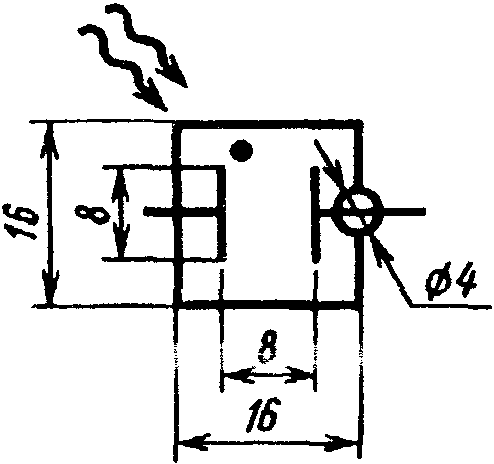

2. Камера ионизационная с охранным кольцом |  |
3. Сцинтиллятор |  |

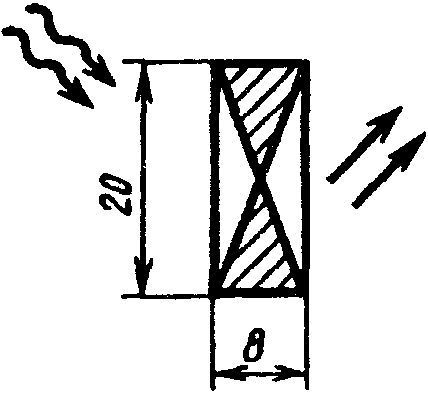

4. Детектор термолюминесцентный |  |
5. Цилиндр Фарадея |  |

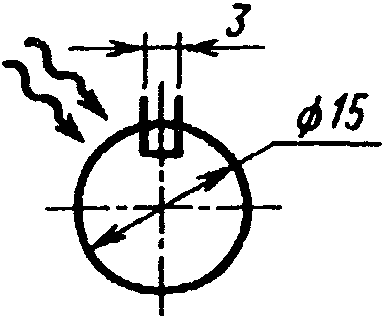

6. Счетчик газоразрядный |  |
7. Детектор калориметрический |  |
(Введен дополнительно, Изм. N 1).
