МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КЛАПАНЫ РЕГУЛИРУЮЩИЕ ОДНОСЕДЕЛЬНЫЕ,

ДВУХСЕДЕЛЬНЫЕ И КЛЕТОЧНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

Single-seated, double-seated and cage control valves.

Basic parameters

ГОСТ 23866-87

Группа Г18

МКС 23.060

23.060.40

ОКП 37 0000

Дата введения

1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.11.87 N 4200

3. ВЗАМЕН ГОСТ 23866-79

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 356-80

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 12893-83 Приказом Ростехрегулирования от 19.02.2008 N 19-ст с 1 апреля 2008 года введен в действие ГОСТ 12893-2005.

ГОСТ 12893-83

Вводная часть

5. ПЕРЕИЗДАНИЕ

Настоящий стандарт распространяется на клапаны регулирующие односедельные, двухседельные и клеточные (далее - клапаны) для систем автоматического регулирования технологических процессов, изготавливаемые с пневматическими и электрическими исполнительными механизмами, а также с дистанционным управлением исполнительными механизмами.

Стандарт не распространяется на клапаны многоступенчатые, для атомных энергетических установок, криогенных сред, а также клапаны из цветных металлов и микрорасходные с

Термины, применяемые в настоящем стандарте, и их пояснения - по ГОСТ 12893.

1. Основные параметры клапанов должны соответствовать указанным в табл. 1.

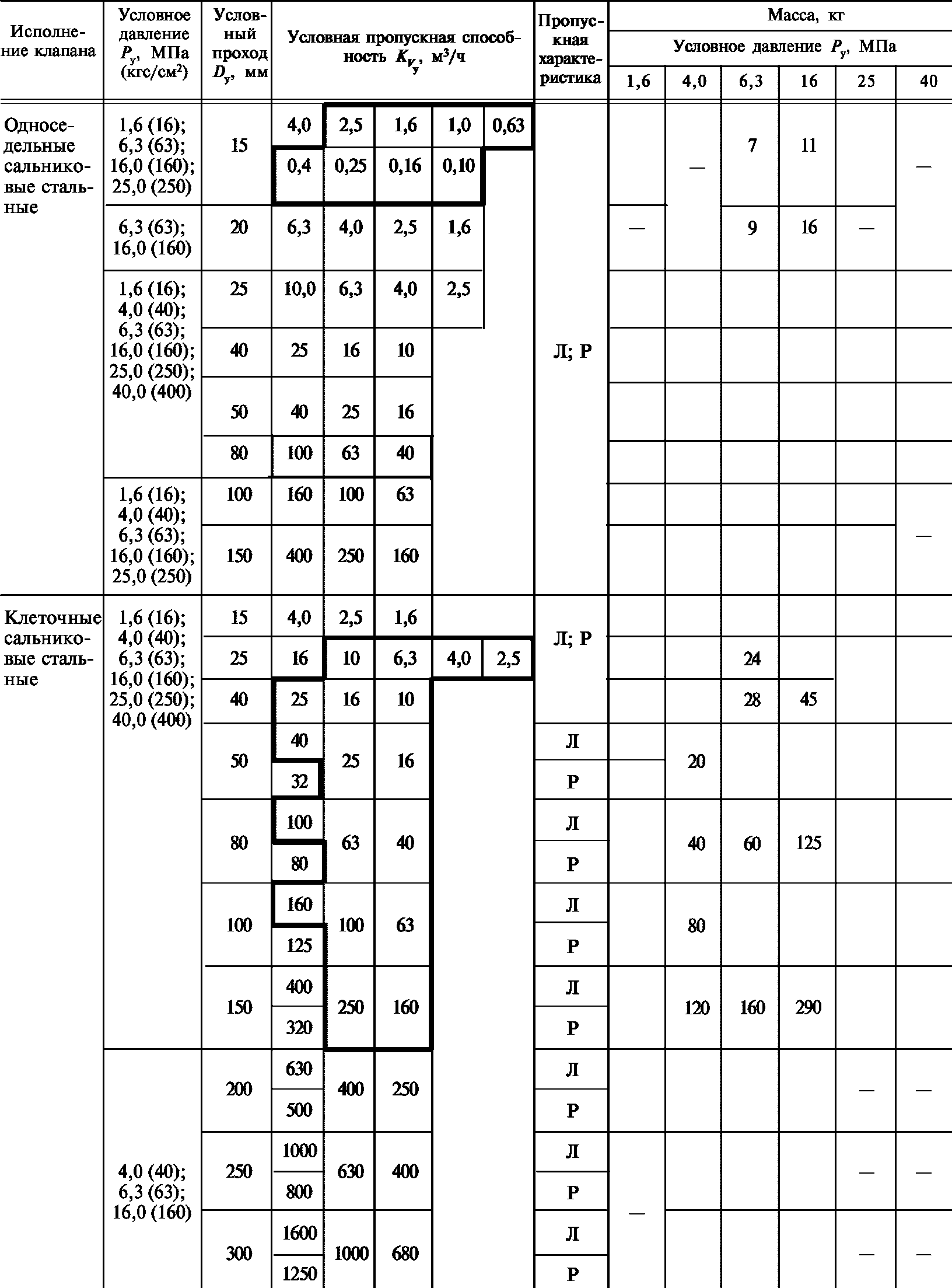

Таблица 1

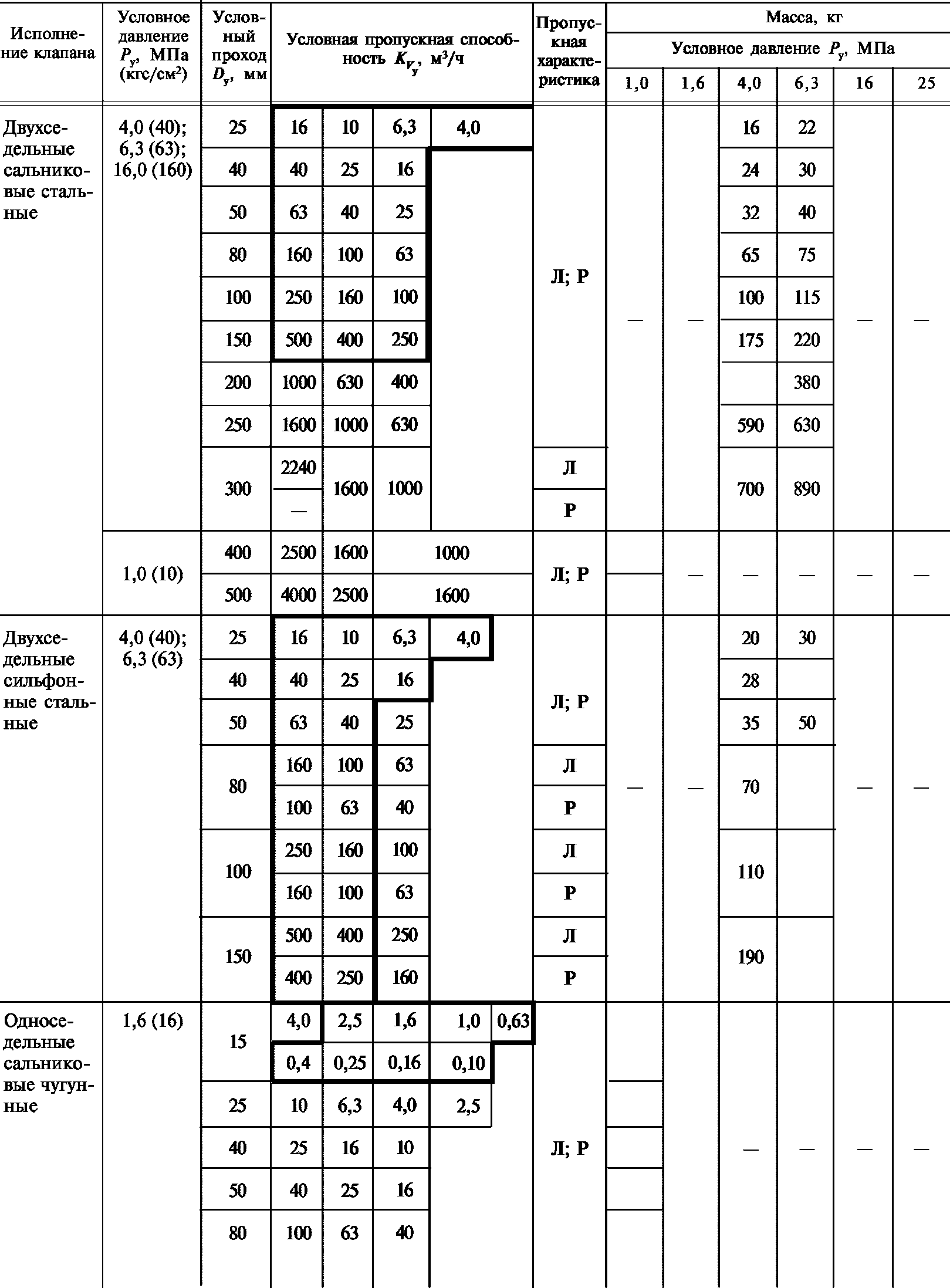

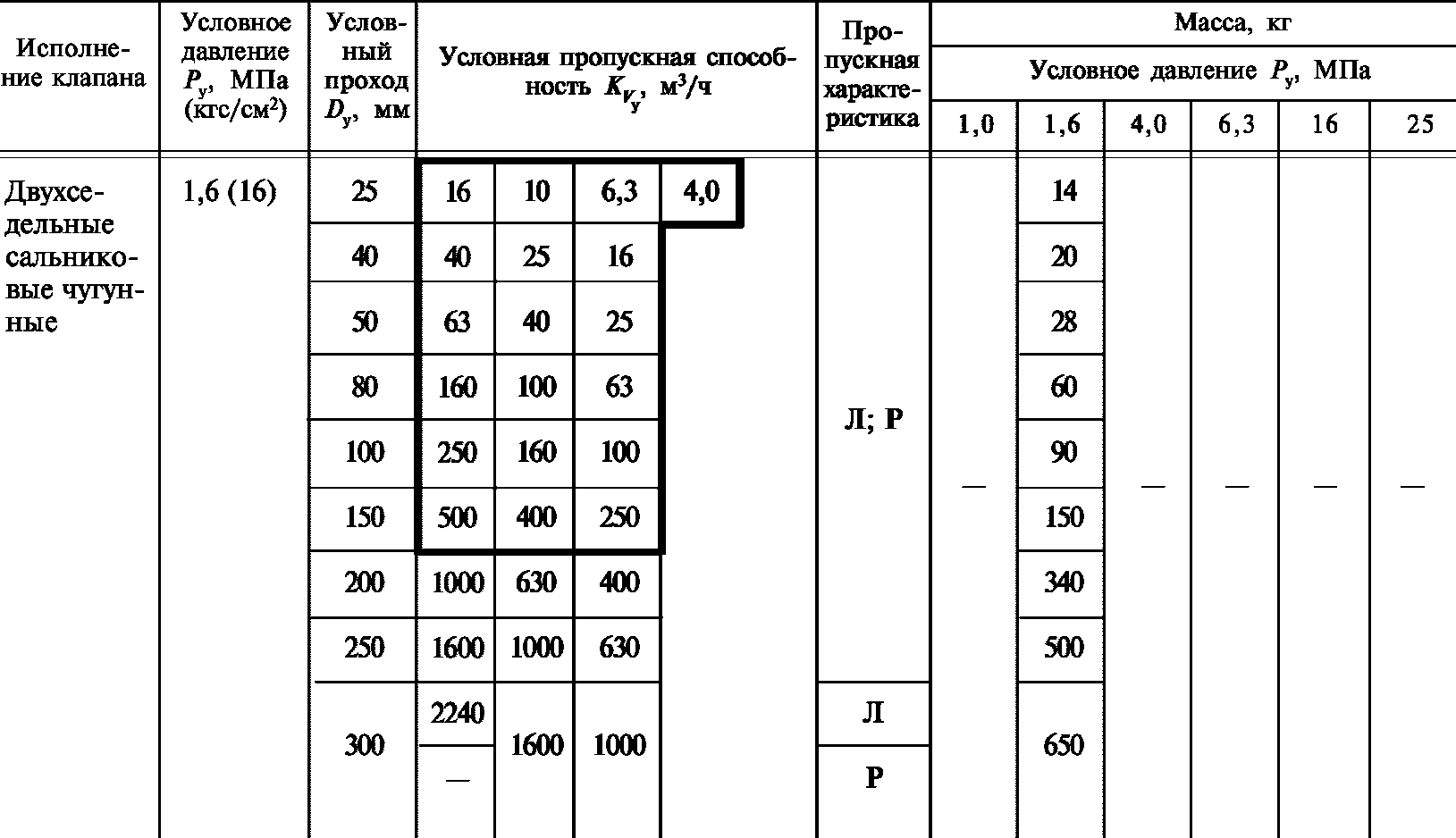

Продолжение табл. 1

Примечания:

1. Для клапанов, изготовление которых освоено до начала действия настоящего стандарта, допускается применять условное давление 6,4 МПа.

2. В графе "Пропускная характеристика" условные обозначения означают: "Л" - линейная, "Р" - равнопроцентная.

3. Масса указана для проходных фланцевых клапанов без учета массы исполнительных механизмов. Контролируемая масса клапанов в сборе и масса клапанов специального исполнения (с ребристой крышкой, с рубашкой обогрева, для дистанционного управления и других условий эксплуатации) должна устанавливаться в технических условиях на конкретные изделия.

Неуказанная масса клапанов будет установлена по мере освоения.

4. Значения

приведены для проходных фланцевых клапанов. Значения

для угловых клапанов установлены в стандартах или технических условиях на конкретные клапаны.

5. Значения

, выделенные рамкой, подтверждены испытаниями, остальные значения

установлены теоретически.

2. Начальная пропускная способность

- не более 4%

3. Температура рабочей среды: для чугунных клапанов от минус 15 °C до плюс 250 °C, для стальных клапанов - от минус 70 °C до плюс 530 °C.

Конкретное значение диапазона допустимых температур в зависимости от рабочей среды, конструкции клапана и материалов деталей устанавливают в технических условиях на конкретные клапаны.

4. Рабочее давление P_р клапанов в зависимости от максимальной температуры рабочей среды и материала корпуса - по ГОСТ 356.

Рабочее давление клапанов из чугуна, устанавливаемых в системах, подведомственных Госгортехнадзору, - не более 1,0 МПа.

5. Условный ход клапанов выбирают из ряда: 4; 6; 10; 16; 25; 40; 60; 100; 160; 200 мм. Допускается применение других значений условных ходов, соответствующих исполнительным механизмам и установленных в стандартах и технических условиях на конкретные механизмы.

6. По типу присоединения к трубопроводу клапаны изготовляют: фланцевые, под приварку, а для D_у 15 и 20 мм - муфтовые.

7. Относительная протечка в затворе (по воде) при приемо-сдаточных испытаниях не должна превышать значений, указанных в табл. 2.

Таблица 2

Класс герметичности	Относительная протечка в затворе (по воде), % , не более	Тип клапана
I	По согласованию с заказчиком (потребителем)	Все типы
II	0,5	Двухседельные, клеточные разгруженные
III	0,1	Двухседельные, клеточные, односедельные
IV	0,01	Клеточные неразгруженные, односедельные

Примечания:

1. Значение относительной протечки в затворе не рекомендуется использовать для оценки ожидаемой протечки в затворе при конкретных рабочих условиях.

2. Для двухседельных клапанов допускается устанавливать относительную протечку не более 0,05%
