ГОСТ 16985-79*. Государственный стандарт Союза ССР. Ключи шарнирные для круглых шлицевых гаек. Конструкция и размеры
Приложение. Размеры деталей ключей
Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 16 мая 1979 г. N 1737
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КЛЮЧИ ШАРНИРНЫЕ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК
КОНСТРУКЦИЯ И РАЗМЕРЫ
Jointed hook wrenches for circular spline nuts.
Design and dimensions
ГОСТ 16985-79*
Е
Список изменяющих документов
(в ред. Изменения N 1, утв. в декабре 1984 г.)
Группа Г24
ОКП 39 2652
Взамен
ГОСТ 16985-71
Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. N 1737 срок введения установлен
с 1 июля 1980 года
Проверен в 1984 г.
Переиздание (июль 1986 г.) с Изменением N 1, утвержденным в декабре 1984 г. (ИУС 3-85).
Несоблюдение стандарта преследуется по закону
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 11871-80 Постановлением Госстандарта СССР от 20.05.1988 N 1395 с 01.01.1989 введен в действие ГОСТ 11871-88.
1. Настоящий стандарт распространяется на шарнирные ключи для круглых шлицевых гаек по ГОСТ 11871-80 с наружными диаметрами от 22 до 220 мм и изготовляемые для нужд народного хозяйства и экспорта.

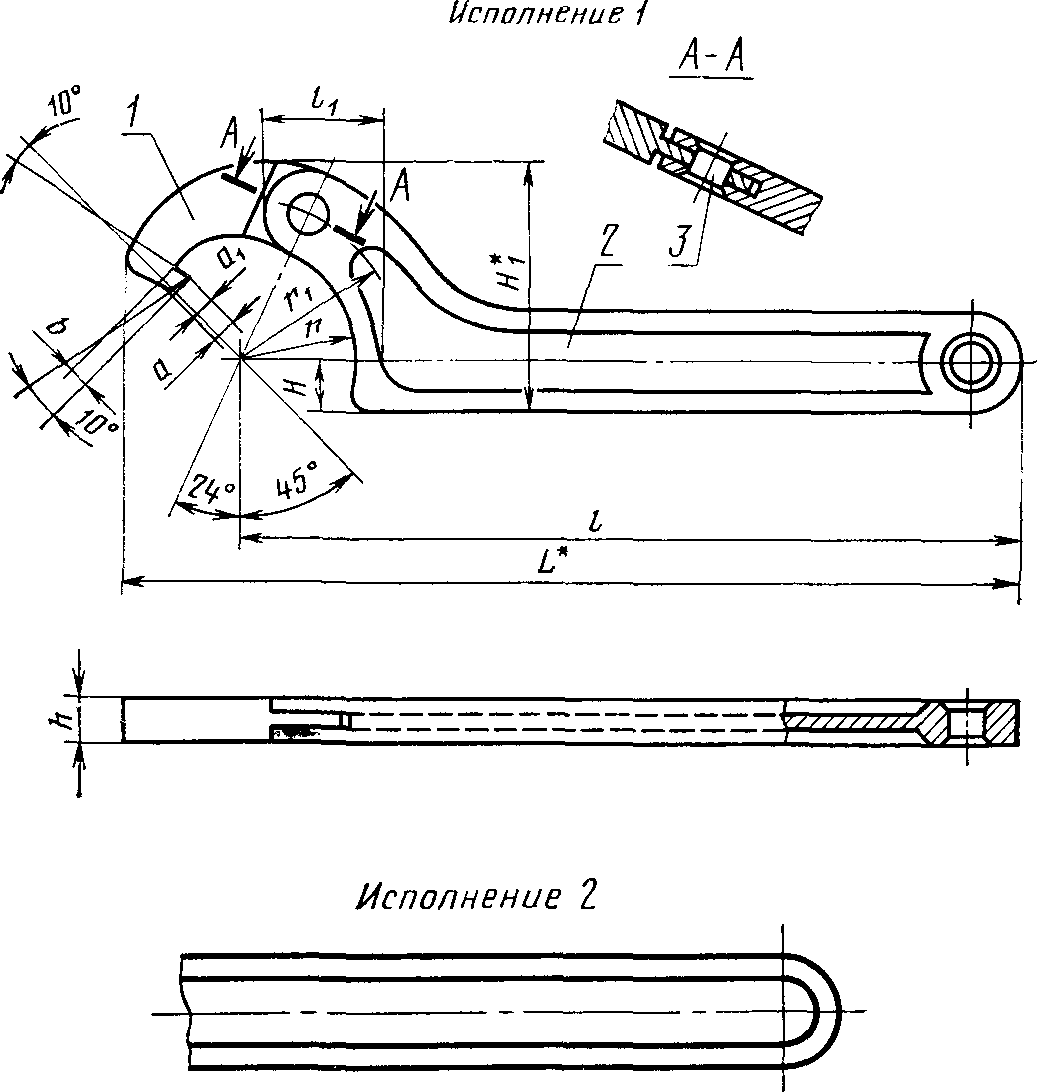

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.
1, 2. (Измененная редакция, Изм. N 1).
--------------------------------
<*> Размеры для справок.
1 - головка; 2 - рукоятка; 3 - ось шарнира
мм
Ключи исполнения 1
Ключи исполнения 2
Наружный диаметр гаек D
h (пред. откл. по h 15)
a (пред. откл. по h 15)
a1
b
L
l
l1
r
r1
H
H1
Масса, кг, не более
Обозначение
Применяемость
Обозначение
Применяемость
7811-0351
7811-0435
22 - 60
8
3,2
2,5
3,5
160
140
20
20,5
28,5
9,0
44
0,137
7811-0352
7811-0436
65 - 110
10
5,8
4,0
5,5
250
210
38
42,0
54,0
12,5
78
0,402
7811-0353
7811-0437
115 - 220
15
9,0
7,0
8,5
400
334
70
82,0
100,0
18,0
135
1,235
Примечания:
1. Неуказанные предельные отклонения, кроме размеров a1, l1, .
2. Предельные отклонения на размер h выдержать на длине головки ключа и размере l1 рукоятки ключа.
Пример условного обозначения шарнирного ключа для круглых шлицевых гаек с наружными диаметрами 65 - 110 мм исполнения 1 с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80 с покрытием хромовым толщиной 1 мкм с подслоем никеля толщиной 12 мкм:
Ключ 7811-0352 1 Н12.Х.1 ГОСТ 16985-79
То же, шарнирного ключа для круглых гаек исполнения 2:
Ключ 7811-0436 1 Н12.Х1 ГОСТ 16985-79
(Измененная редакция, Изм. N 1).
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 1050-74 Постановлением Госстандарта СССР от 24.11.1988 N 3811 с 1 января 1991 года введен в действие ГОСТ 1050-88.
3. Головка и рукоятка ключей должны изготовляться из стали марки 40Х по ГОСТ 4543-71 или 45 по ГОСТ 1050-74.
Ось шарнира должна изготовляться из стали марки 20 по ГОСТ 1050-74.
4. Твердость головки ключей всех размеров и рукоятки на длине l1 должна быть HRCэ 41,5 ... 46,5.
(Измененная редакция, Изм. N 1).
5. Технические требования - по ГОСТ 2838-80.
6. Размеры деталей ключей указаны в рекомендуемом приложении.
Приложение
Рекомендуемое
РАЗМЕРЫ ДЕТАЛЕЙ КЛЮЧЕЙ
Головка (черт. 1, табл. 1)
Черт. 1
Таблица 1
Размеры в мм
Наружный диаметр гаек D
h (пред. откл. по b12)
h1
h2
d (пред. откл. по H12)
c
c1
c2
r
r1
r2
l
L
22 - 60
4
4,0
-
7
1,5
10
10
12,5
26
8
9
40
5°
65 - 110
5
5,0
-
9
3,0
12
15
32,5
51
12
14
76
10°
115 - 220
7
7,5
4
11
5,0
32
23
57,5
97
18
21
135
10°
Рукоятка (черт. 2, табл. 2)
Черт. 2
Таблица 2
мм
Наружный диаметр гаек D
B
h
h1 (пред. откл. по H13)
h2
d (пред. откл. по H13)
d1 (пред. откл. по H16)
c
c1
r
r1
r2
r3
l
l1
l2
l3
L
22 - 60
18
8
4
2
7
8
3
14
37,5
15
40
8
11,5
18
22
26
136,5
65 - 110
25
10
5
3
9
13
3
18
67,5
32
55
12
13,5
25
32
50
202,0
115 - 220
36
15
7
4
11
20
5
20
120,0
68
70
18
21,5
36
50
92
312,0
Ось шарнира (черт. 3, табл. 3)
Черт. 3
Таблица 3
мм
Наружный диаметр гаек D
d (пред. откл. по H13)
L
22 - 60
7
11
65 - 110
9
13
115 - 220
11
19
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 7505-74 Постановлением Госстандарта СССР от 21.09.1989 N 2815 с 1 июля 1990 года введен в действие ГОСТ 7505-89.
Неуказанные предельные отклонения размеров головки и рукоятки - по ГОСТ 7505-74.
