Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 26 сентября 1985 г. N 3055

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ

КЛАССОВ НАПРЯЖЕНИЯ 110 И 150 кВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

General-purpose 110 and 150 kV power oil transformers.

Specifications

ГОСТ 12965-85

Список изменяющих документов

(в ред. Изменения N 1, утв. Постановлением

Госстандарта СССР от 14.05.1987 N 1598)

Группа Е64

ОКП 34 1100

Взамен

ГОСТ 12965-74

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. N 3055 срок действия установлен

с 1 июля 1986 года

до 1 января 1991 года

РАЗРАБОТАН Министерством электротехнической промышленности

ИСПОЛНИТЕЛИ

И.Ю. Мелешко, М.А. Басс, И.Л. Медовой, А.Г. Калугин

ВНЕСЕН Министерством электротехнической промышленности

Зам. министра Ю.А. Никитин

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. N 3055

Настоящий стандарт распространяется на стационарные силовые масляные трансформаторы общего назначения классов напряжения 110 и 150 кВ, в том числе для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников, предназначенные для нужд народного хозяйства и экспорта.

Трансформаторы должны удовлетворять всем требованиям ГОСТ 11677-85 и настоящего стандарта. Требования к трансформаторам для экспорта, отличающиеся от требований данного стандарта, устанавливают в технических условиях на конкретные типы трансформаторов либо в заказе-наряде внешнеторговой организации.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы трансформаторов, номинальные напряжения, схемы и группы соединения обмоток, вид, диапазон и число ступеней регулирования напряжения должны соответствовать указанным в табл. 1 - 4.

Таблица 1

Типы, коды ОКП и основные параметры двухобмоточных

трансформаторов ПБВ и без ответвлений 140 кВ

Тип трансформатора	Код ОКП	Номинальные значения напряжения, кВ		Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
Тип трансформатора	Код ОКП	ВН	НН	Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
ТМ-2500/110 <*>	-	121	6,30 10,50	Ун/Д-11	ПБВ на стороне ВН +/- (2 x 2,5%)
ТМ-4000/110 <*>	-
ТМ-6300/110 <*>	-
ТД-10000/110 <*>	-
ТД-16000/110 <*>	-
ТД-25000/110 <*>	-
ТД-32000/110 <*>	-
ТД-40000/110 <*>	-
ТДЦ-80000/110	34 1161 0026		3,15 <**>; 6,30; 10,50; 13,80		ПБВ на стороне ВН +/- (2 x 2,5%)
ТДЦ-125000/110	34 1171 0003		10,50; 13,80		ПБВ на стороне ВН +/- (2·2,5)
ТДЦ-200000/110	34 1171 0007		13,80; 15,75; 18,00		Без регулирования
ТДЦ-250000/110	34 1181 0006		15,75
ТДЦ-400000/110	34 1181 0008		20,00

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

<*> Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.

<**> Только для трансформаторов, предназначенных для капсульных гидроагрегатов.

Примечания

1. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.

2. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы ТДЦ-80000/110 и ТДЦ-125000/110 без ПБВ на стороне ВН, с номинальным напряжением, отличающимся от 121 не более, чем на +/- 5%.

(примечание 2 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Таблица 2

Типы, коды ОКП и основные параметры

двухобмоточных трансформаторов РПН 110 кВ

Тип трансформатора	Код ОКП	Номинальные значения напряжения, кВ		Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
Тип трансформатора	Код ОКП	ВН	НН	Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
ТМН-2500/110	34 1151 0061	110	6,6; 11,0	Ун/Д-11	РПН на стороне НН ; ступеней
ТМН-6300/110	34 1151 0043	115	6,6; 11,0; 16,5		РПН в нейтрали ВН +/- 16%; +/- 9 ступеней
ТДН-10000/110	34 1151 0055		6,6; 11,0 16,5; 22,0; 34,5
ТДН-16000/110	34 1151 0047		6,6; 11,0 16,5; 22,0; 34,5
ТДН-25000/110	-		38,5
ТДН-40000/110	34 1161 0094		38,5
ТРДН-25000/110	34 1151 0030		6,3-6,3; 10,5-10,5;10,5 - 6,3	Ун/Д-Д-11-11
ТРДНС-25000/110 <*>	-
ТРДН-40000/110	34 1161 0066
ТРДНС-40000/110 <*>	-
ТРДН-63000/110	34 1161 0079
ТРДНС-63000/110 <*>	-
ТРДН-80000/110	34 1161 0080
ТДН-63000/110	34 1161		38,5	Ун/Д-11
ТДН-80000/110	34 1161		38,5	Ун/Д-11
ТРДЦН-125000/110	34 1171 0010		10,5-10,5	Ун/Д-Д-11-11

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

Примечания:

1. По требованию потребителя, допускается изготовление трансформаторов мощностью 63 и 80 МВ·А с системой охлаждения вида ДЦ (ТРДЦН и ТДЦН).

2. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.

Таблица 3

Типы, коды ОКП и основные параметры

трехобмоточных трансформаторов РПН 110 кВ

Тип трансформатора	Код ОКП	Номинальные значения напряжения, кВ			Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
		ВН	СН	НН
ТМТН-6300/110	34 1151 0056	115	16,5; 22,0	6,6; 11,0	Ун/Д/Д-11-11	РПН в нейтрали ВН +/- 16%; +/- 9 ступеней. ПБВ на стороне СН - 38,5 и 34,5 кВ +/- (2 x 2,5%)
			38,5		Ун/Ун/Д-0-11
ТДТН-10000/110	34 1151 0048		16,5; 22,0		Ун/Д/Д-11-11
			34,5; 38,5		Ун/Ун/Д-0-11
ТДТНШ-10000/110	34 1151 0063		11,0	11,0	Ун/Д/Д-11-11
			6,3	6,6
ТДТН-16000/110	34 1151 0044		22,0	6,6; 11,0
			34,5 38,5		Ун/Ун/Д-0-11
ТДТНШ-16000/110	34 1151 0065		11,0	11,0	Ун/Д/Д-11-11
			6,3	6,6
ТДТН-25000/110	34 1151 0009		11,0	6,6	Ун/Д/Д-11-11
			22,0	6,6; 11,0
			34,5; 38,5		Ун/Ун/Д-0-11
ТДТНШ-25000/110	34 1151 0064		11,0	11,0	Ун/Д/Д-11-11
			6,3	6,6
ТДТН-40000/110	34 1161 0028		11,0	6,6	Ун/Д/Д-11-11
			22,0	6,6; 11,0
			34,5; 38,5		Ун/Ун/Д-0-11
ТДТНШ-40000/110	34 1161 0086		11,0	11,0	Ун/Д/Д-11-11
			6,3	6,6
ТДТН-63000/110	34 1161 0057		11,0	6,6	Ун/Д/Д-11-11
			38,5	6,6; 11,0	Ун/Ун/Д-0-11
ТДТН-80000/110	34 1161 0087		11,0	6,6	Ун/Д/Д-11-11	РПН в нейтрали ВН +/- 16%; +/- 9 ступеней
			38,5	6,6; 11,0	Ун/Ун/Д-0-11
ТДЦТН-80000/110	34 1161		11,0	6,6	Ун/Д/Д-11-11
			38,5	6,6; 11,0	Ун/Ун/Д-0-11
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Примечания:

1. В обозначениях типов трансформаторов (например, ТДТНШ-16000/110, ТДТНШ-25000/110 и т.п.) буква Ш означает, что данные трансформаторы предназначены для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников.

2. Все обмотки, кроме обмотки СН напряжением 34,5 кВ, рассчитаны на номинальную мощность трансформатора. Обмотка напряжением 34,5 кВ рассчитана на нагрузку, равную 90% номинальной мощности трансформатора.

3. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.

4. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы типов ТМТН-6300/110, ТДТН-10000/110, ТДТН-16000/110, ТДТН-25000/110 и ТДТН-40000/110 с ПБВ на стороне СН - 22 кВ +/- (2 x 2,5%) и типа ТДТН-80000/110 для действующих установок с номинальным напряжением на стороне СН, отличающимся от 38,5 кВ не более чем на +/- 5% или с ПБВ +/- (2 x 2,5%).

(примечание 4 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Таблица 4

Типы, коды ОКП и основные параметры трансформаторов 150 кВ

Тип трансформатора	Код ОКП	Номинальные значения напряжения, кВ			Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
		ВН	СН	НН
ТМН-6300/150 <*>	-	158	-	6,60; 11,00	Ун/Д-11	РПН в нейтрали ВН, +/- 12% не менее +/- 8 ступеней
ТДН-16000/150	34 1161
ТРДН-32000/150	34 1161			6,30-6,30; 10,50-10,50; 10,50 - 6,30	Ун/Д-Д-11-11
ТРДНС-32000/150 <*>	-
ТРДН-63000/150	34 1161
ТРДНС-63000/150 <*>	-
ТДЦ-125000/150 <*>	-	165	-	10,50; 13,80	Ун/Д-11	Без ответвлений
ТДЦ-250000/150	34 1181			15,75; 18,00
ТЦ-250000/150	34 1181			13,80
ТДЦ-400000/150 <*>	-			20,00
ТДТН-16000/150	34 1161	158	38,5	6,60; 11,00	Ун/Ун/Д-0-11	РПН в нейтрали, ВН, +/- 12%, не менее +/- 8 ступеней. ПБВ на стороне СН - 38,5 кВ +/- (2 x 2,5%)
ТДТН-25000/150	34 1161
ТДТН-40000/150	34 1161		11,0	6,60	Ун/Д/Д-11-11
ТДТН-63000/150	34 1161		38,5	6,60; 11,00	Ун/Ун/Д-0-11
			11,0	6,60	Ун/Д/Д-11-11

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

Примечание. В трехобмоточных трансформаторах все обмотки рассчитаны на номинальную мощность трансформатора.

1.2. Трансформаторы выпускаются с двумя уровнями потерь холостого хода и тока холостого хода.

Для трансформаторов первого уровня значения потерь холостого хода и тока холостого хода не должны быть более указанных в табл. 5 - 7. Предельные отклонения - по ГОСТ 11677-85. Трансформаторы с наименьшими потерями изготавливают из стали марки 3405 толщиной 0,30 мм и других более высококачественных сталей (марок 3406, 3407, 3408 и др.).

Для трансформаторов второго уровня устанавливают значения потерь холостого хода и тока холостого хода более значений, установленных в табл. 6 - 7 (с предельными отклонениями по ГОСТ 11677-85), но не более чем на 10% по потерям холостого хода и 30% по току холостого хода.

Для трансформаторов, значения потерь холостого хода и тока холостого хода которых установлены в табл. 5, второй уровень не допускается.

1.3. Номинальные напряжения ответвлений обмоток указаны в справочном приложении 1.

1.4. Значения напряжения короткого замыкания на крайних ответвлениях трансформаторов РПН указаны в обязательном приложении 2.

1.5. Габаритные размеры, полная масса, удельная масса, масса масла, транспортная масса трансформаторов не более указанных в обязательном приложении 3.

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

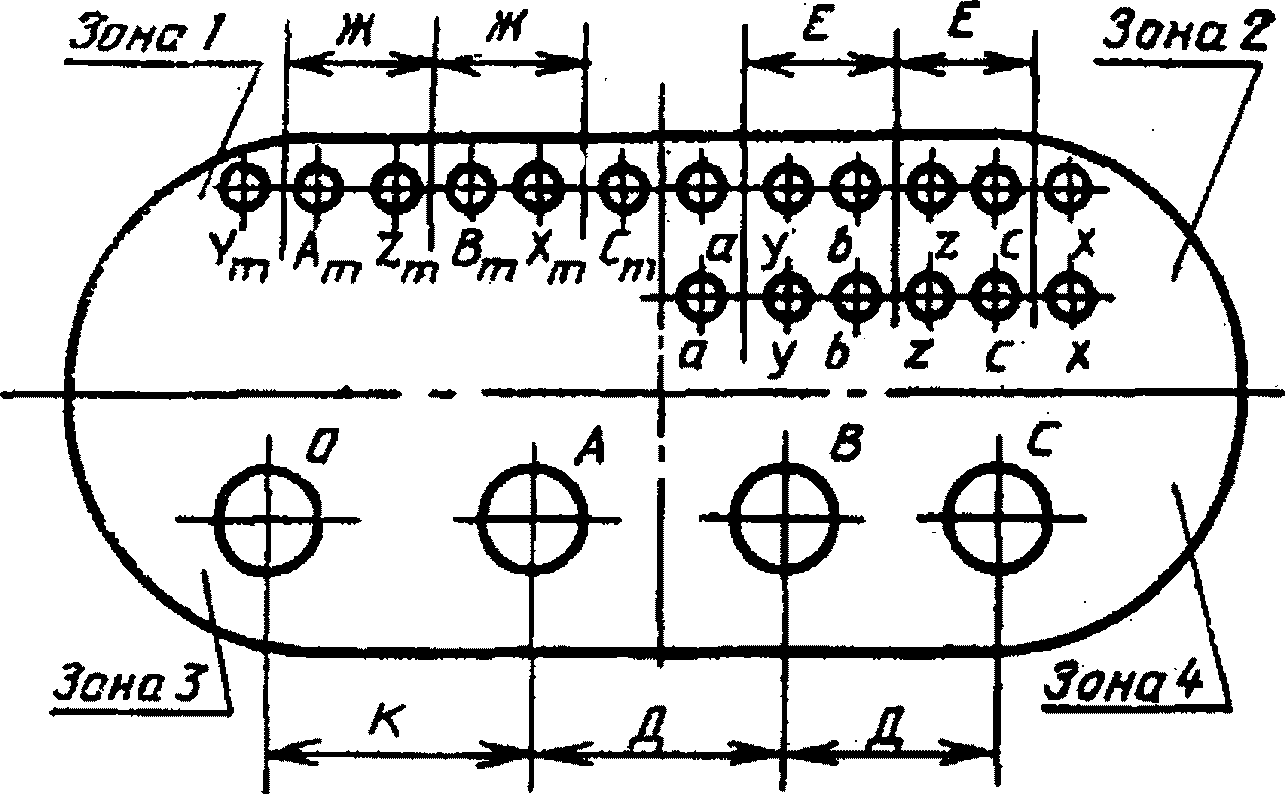

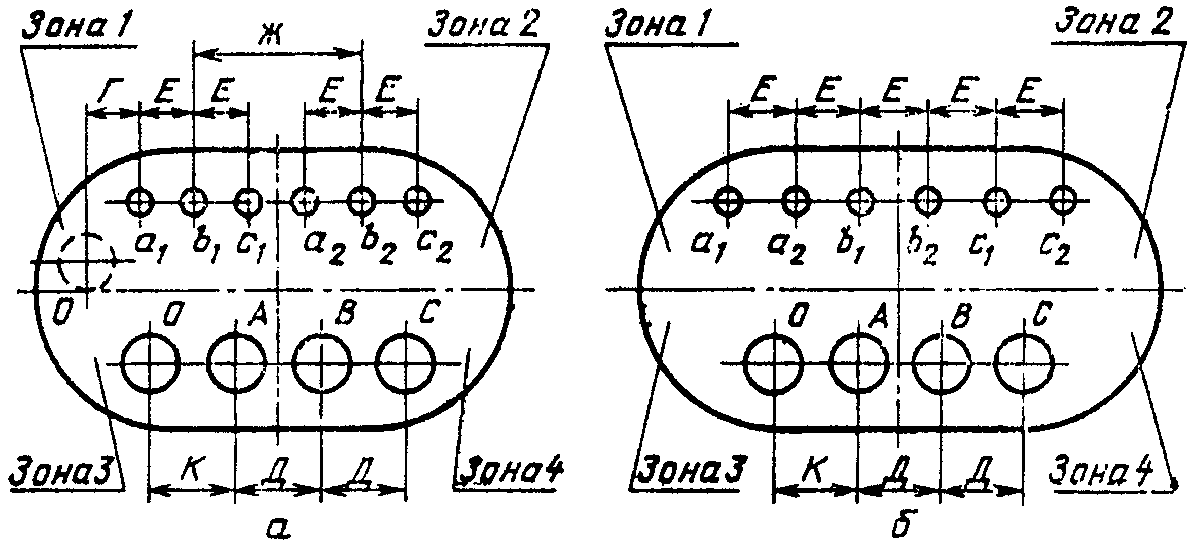

1.6. Расстояния между осями вводов, расположение вводов в плане указаны в справочном приложении 4.

1.7. Установленная мощность двигателей системы охлаждения указана в обязательном приложении 5.

1.8. Габаритные размеры и массу грузовых мест при транспортировании по железным дорогам устанавливают в конструкторской документации на трансформатор.

Таблица 5

Потери, напряжение короткого замыкания и ток холостого хода

двухобмоточных повышающих трансформаторов 110 кВ

Тип трансформатора	Потери, кВт		Напряжение короткого замыкания, %	Ток холостого хода, %
Тип трансформатора	холостого хода	короткого замыкания	Напряжение короткого замыкания, %	Ток холостого хода, %
ТДЦ-80000/110	85	310 (360 <*>)	11,0	0,60
ТДЦ-125000/110	92	420	10,5	0,40
ТДЦ-200000/110	170	550		0,50
ТДЦ-250000/110	200	640		0,50
ТДЦ-400000/110	320	900		0,45

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

<*> Для трансформатора с обмоткой низшего напряжения на 3,15 кВ.

Примечание. Трансформаторы, кроме ТДЦ-125000/110, с установленными в таблице значениями потерь холостого хода и тока холостого хода выпускаются до 01.01.89.

(примечание в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Таблица 6

Потери, напряжения короткого замыкания и ток холостого хода

двухобмоточных трансформаторов

Тип трансформатора	Потери, кВт		Напряжение короткого замыкания, % для обмоток			Ток холостого хода, %
	холостого хода	короткого замыкания	Напряжение короткого замыкания, % для обмоток
	холостого хода	короткого замыкания	ВН-НН	ВН-НН₁ (НН₂)	НН₁-НН₂ не менее
ТМ-2500/110 <*>	-	-	-	-	-	-
ТМН-2500/110	5,0	22	10,5	-	-	1,20
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТМ-4000/110 <*>	-	-	-	-	-	-
ТМ-6300/110 <*>	-	-	-	-	-	-
ТМН-6300/110	10,0	44	10,5	-	-	1,00
ТД-10000/110 <*>	-	-	-	-	-	-
ТДН-10000/110	14,0	58	10,5	-	-	0,90
ТД-16000/110 <*>	-	-	-	-	-	-
ТДН-16000/110	18,0	85	10,5	-	-	0,45
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТД-25000/110 <*>	-	-	-	-	-	-
ТДН-25000/110	25,0	120	10,5	-	-	0,45
ТРДН-25000/110	25,0	120	10,5	20	30	0,45
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТРДНС-25000/110 <*>	-	-	-	-	-	-
ТД-32000/110 <*>	-	-	-	-	-	-
ТД-40000/110 <*>	-	-	-	-	-	-
ТДН-40000/110	34,0	170	10,5	-	-	0,55
ТРДН-40000/110	34,0	170	10,5	20	30	0,55
ТРДНС-40000/110 <*>	-	-	-	-	-	-
ТДН-63000/110	50,0	245	10,5	-	-	0,50
ТРДН-63000/110	50,0	245	10,5	20	30	0,50
ТРДНС-63000/110 <*>	-	-	-	-	-	-
ТДН-80000/110	58,0	310	10,5	-	-	0,45
ТРДН-80000/110	58,0	310	10,5	20	30	0,45
ТРДЦН-125000/110	105,0	400	11,0	21	30	0,55
ТМН-6300/150 <*>	-	-	-	-	-	-
ТДН-16000/150 <**>	-	-	-	-	-	-
ТРДН-32000/150 <**>	-	-	-	-	-	-
ТРДНС-32000/150 <*>	-	-	-	-	-	-
ТРДН-63000/150 <**>	-	-	-	-	-	-
ТРДНС-63000/150 <*>	-	-	-	-	-	-
ТДЦ-125000/150 <*>	-	-	-	-	-	-
ТДЦ-250000/150 <**>	-	-	-	-	-	-
ТЦ-250000/150 <**>	-	-	-	-	-	-
ТДЦ-400000/150 <*>	-	-	-	-	-	-

--------------------------------

<*> Значения параметров трансформатора устанавливаются по результатам приемочных испытаний.

<**> Значения параметров трансформатора устанавливают с 01.01.88 по результатам приемочных испытаний.

Примечание. Значения потерь короткого замыкания и напряжения короткого замыкания указаны на основном ответвлении.

Таблица 7

Потери, напряжения короткого замыкания и ток холостого хода

трехобмоточных трансформаторов

Тип трансформатора	Потери, кВт		Напряжение короткого замыкания, % для обмоток			Ток холостого хода, %
	холостого хода	короткого замыкания
			ВН-СН	ВН-НН	СН-НН
ТМТН-6300/110	12,5	52	10,5	17,0	6,0	0,96
ТДТН-10000/110	17,0	76		17,5	6,5	0,75
ТДТНШ-10000/110
ТДТН-16000/110	21,0	100				0,66
ТДТНШ-16000/110
ТДТН-25000/110	28,5	140				0,62
ТДТНШ-25000/110
ТДТН-40000/110	39,0	200				0,46
ТДТНШ-40000/110
ТДТН-63000/110	53,0	290		18,0	7,0	0,55
ТДТН-80000/110	64,0	365	11,0	18,5	7,0	0,50
ТДЦТН-80000/110
ТДТН-16000/150 <*>	-	-	-	-	-	-
ТДТН-25000/150 <*>	-	-	-	-	-	-
ТДТН-40000/150 <*>	-	-	-	-	-	-
ТДТН-63000/150 <*>	-	-	-	-	-	-

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

<*> Значения параметров трансформатора устанавливают с 01.01.88 по результатам приемочных испытаний.

Примечания:

1. Значения потерь короткого замыкания указаны на основном ответвлении для основной пары обмоток ВН-СН.

2. Значения напряжения короткого замыкания указаны на основном ответвлении обмоток.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Общие положения

2.1.1. Трансформаторы должны изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.1.2. Трансформаторы с системой охлаждения вида Д должны допускать при отключенном дутье длительную нагрузку не менее 60% номинальной.

2.1.3. Трансформаторы должны быть заполнены трансформаторным маслом, по физико-химическим показателям (кроме натровой пробы и цвета) не уступающим показателям масла по ГОСТ 10121-76 и ГОСТ 982-80 (кроме масла ТК).

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Допускается применение трансформаторных масел марок ГК (до 01.01.88) и ТКп по НТД на масла.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

2.2. Трансформаторы должны допускать работу с разземленной нейтралью обмоток высшего напряжения при условии защиты нейтрали соответствующим разрядником.

2.3. Требования к конструкции

2.3.1. Требования к расположению основных элементов трансформатора.

2.3.1.1. Расположение вводов в плане должно соответствовать одному из вариантов, указанному на черт. 1 - 3.

Двухобмоточные трансформаторы

Черт. 1

Двухобмоточные трансформаторы с расщепленной обмоткой НН

Черт. 2

Черт. 2в

(чертеж 2в введен Изменением N 1, утв. Постановлением

Госстандарта СССР от 14.05.1987 N 1598)

Трехобмоточные трансформаторы

Черт. 3

Черт. 3д

(чертеж 3д введен Изменением N 1, утв. Постановлением

Госстандарта СССР от 14.05.1987 N 1598)

2.3.1.2. Вводы ВН должны быть расположены в зонах 3 и 4. Допускается расположение ввода нейтрали ВН в зоне 1, ввода фазы A частично в зоне 1 и ввода фазы C частично в зоне 2.

2.3.1.3. Вводы НН двухобмоточных трансформаторов должны быть расположены в зонах 1 и 2. Вводы НН трехобмоточных трансформаторов должны быть расположены в зоне 2.

2.3.1.4. При расположении вводов НН в два ряда допускается замена местами (из конструктивных соображений) вводов a и y, b и z, c и x.

2.3.1.5. Вводы СН трехобмоточных трансформаторов должны быть расположены в зонах 1 и 2.

2.3.1.6. Приводы переключающих устройств ПБВ обмоток среднего напряжения трехобмоточных трансформаторов должны быть расположены в зонах 1 и 2 или на стенке бака на уровне, доступном с земли.

2.3.1.7. Приводы переключающих устройств ПБВ обмоток высшего напряжения двухобмоточных трансформаторов ПБВ должны быть расположены на крышке бака или на стенке бака на уровне, доступном с земли.

2.3.1.8. Расположение вводов трехфазных двухобмоточных трансформаторов с расщепленной обмоткой НН мощностью до 80 МВ·А включительно должно быть по черт. 2а, а мощностью 125 МВ·А - по черт. 2б.

По согласованию между потребителем и изготовителем допускается изготовление трансформаторов типа ТРДН (ТРДЦН)-63000/110 с расположением вводов по черт. 2в.

(абзац введен Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

2.3.1.9. Расширитель должен быть расположен вдоль узкой стороны трансформатора. Допускается расположение расширителя вдоль длинной стороны трансформатора.

2.3.2. Требования к трансформаторам тока.

2.3.2.1. Номинальные первичные и вторичные токи трансформаторов тока указаны в рекомендуемом приложении 6.

2.3.2.2. На стороне высшего напряжения и нейтрали обмоток высшего напряжения двух- и трехобмоточных трансформаторов мощностью 6,3 МВ·А и выше, а также на стороне среднего напряжения трехобмоточных трансформаторов должно быть установлено по два трансформатора тока.

Примечания:

1. На стороне среднего напряжения трансформатора при классе напряжения обмотки СН ниже 20 кВ трансформаторы тока не устанавливают.

2. Трансформаторы тока не устанавливают на нейтрали обмоток среднего напряжения трансформатора.

2.3.2.3. На стороне высшего напряжения трансформатора мощностью 2,5 МВ·А должно быть установлено по два трансформатора тока. На нейтрали обмотки высшего напряжения трансформаторы тока не устанавливают.

2.3.2.4. Вторичные токи трансформаторов тока должны быть одинаковыми. Допускается, по согласованию между потребителем и изготовителем, устанавливать трансформаторы тока со стороны высшего и среднего напряжения трансформатора с неодинаковыми вторичными токами.

2.3.3. Требования к колее для перемещения трансформаторов.

2.3.3.1. Перемещение трансформаторов в полностью собранном виде по рельсовому пути, в пределах объекта его установки должно осуществляться на поворотных каретках.

2.3.3.2. Колея для продольного перемещения - 1524 мм.

Колея для поперечного перемещения должна соответствовать указанной в обязательном приложении 7.

2.3.3.3. Размер между осями двух колей при перемещении трансформаторов мощностью 400 МВ·А должен быть 5140 мм. Для трансформаторов других мощностей размер не нормируют.

2.3.4. Каждый трансформатор должен иметь:

а) запорное устройство на нижнем конце трубы, присоединенной к верхней части бака, для подключения маслоочистительной установки и заливки масла. Запорное устройство должно быть расположено на доступной обслуживающему персоналу высоте от земли. Условный проход запорного устройства 50 мм.

Примечание. В трансформаторе мощностью 2,5 МВ·А допускается расположение запорного устройства на крышке бака;

б) запорное устройство в нижней части бака для присоединения маслоочистительной установки и слива масла. Это запорное устройство и запорное устройство, указанное в подпункте а, должны быть расположены на противоположных сторонах трансформатора.

Условный проход запорного устройства:

80 мм - для трансформаторов мощностью до 32 МВ·А;

100 мм - для трансформаторов мощностью 40 МВ·А и более;

в) запорное устройство в нижней части бака для отбора пробы масла;

г) пробку на дне бака для слива остатков масла;

д) запорное устройство для присоединения вакуум-насоса, расположенное на верхней части бака. Условный проход запорного устройства 50 мм.

2.3.5. Трансформаторы одного типа, изготовляемые для нужд народного хозяйства разными предприятиями, должны иметь одинаковые присоединительные размеры вводов и места установки домкратов.

2.3.6. В двухобмоточных трансформаторах мощностью 25 МВ·А и более класса напряжения 110 кВ, 32 МВ·А и более класса напряжения 150 кВ должна быть предусмотрена возможность подвода экранированных токопроводов к вводам НН, а в трансформаторах типа ТДТНШ всех мощностей - к вводам НН и СН.

2.3.7. Трансформаторы должны быть рассчитаны для условий транспортирования на открытом подвижном составе железнодорожного транспорта.

2.4. Требования к надежности - по ГОСТ 11677-85.

2.5. Требования по устойчивости к внешним воздействиям - по ГОСТ 11677-85.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности, в том числе и пожарной безопасности, должны соответствовать ГОСТ 11677-85.

4. КОМПЛЕКТНОСТЬ

4.1. В комплект трансформатора должна входить активная часть в рабочем баке и следующие составные части:

расширитель с маслоуказателем по ГОСТ 11677-85;

предохранительный клапан (предохранительные клапаны) или предохранительная труба;

отсечной клапан в соответствии с ГОСТ 12.2.007.2-75;

поворотные каретки (при установке трансформатора на каретках);

радиаторы, радиаторы с вентиляторами, водомаслоохладители с электронасосами, охладители с электронасосами и вентиляторами;

маслопроводы, арматура и контрольно-измерительная аппаратура, устанавливаемая на маслопроводах навесных систем охлаждения и ГОУ;

шкаф (шкафы) автоматического управления системой охлаждения;

встроенные трансформаторы тока в соответствии с п. 2.3.2;

контрольные кабели и коробка зажимов для присоединения контрольных кабелей;

газовое реле для защиты трансформатора и защитное реле для устройства РПН;

устройство для отбора проб газа из газового реле с уровня установки трансформатора (по согласованию между потребителем и изготовителем);

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

газоотводные трубы;

термометры манометрические сигнальные;

компенсаторы (при вынесенной системе охлаждения);

вводы;

устройство РПН (для соответствующих трансформаторов) комплектно с аппаратурой автоматического регулирования согласно ГОСТ 24126-80;

фильтры в соответствии с ГОСТ 11677-85;

воздухоосушители;

табличка трансформатора;

комплект запасных частей и необходимого специального инструмента согласно ведомости ЗИП.

4.2. К трансформатору должна прилагаться следующая техническая документация:

4.2.1. Паспорта:

трансформатора;

комплектующих трансформатор изделий.

4.2.2. Эксплуатационная документация по ГОСТ 2.601-68 и ремонтная документация:

техническое описание и инструкция по эксплуатации, включающая раздел по ремонту трансформатора;

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

инструкция по транспортированию, хранению, монтажу и вводу в эксплуатацию трансформаторов;

технические описания и инструкции по эксплуатации и ремонту системы охлаждения, переключающего устройства и его привода, маслоуказателя, встроенных трансформаторов тока, газового реле, фильтров, воздухоосушителей, других приборов, установленных на трансформаторе;

ведомость эксплуатационных документов;

ведомость ЗИП.

4.2.3. Чертежи:

габаритный;

системы охлаждения;

установки расширителя и лестницы;

установки контрольных кабелей;

отводов;

автоматики системы охлаждения;

охладителя;

установок трансформаторов тока;

исключено с 01.11.1987. - Изменение N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598;

схемы заземления трансформатора;

схемы переключающего устройства РПН и электрической принципиальной схемы его управления;

активной части или монтажа обмоток и главной изоляции;

схемы принципиальной электрической трансформатора;

установки трансформатора на открытом подвижном составе.

Примечания:

1. Техническую документацию прилагают в одном экземпляре.

2. Наименование технической документации допускается изменять без изменения содержания документа.

5. ПРАВИЛА ПРИЕМКИ

5.1. Правила приемки должны соответствовать ГОСТ 11677-85 и настоящему стандарту.

5.2. Испытания бака на механическую прочность на транспортере в статическом режиме - для трансформаторов, транспортируемых на транспортерах сочлененного типа.

6. МЕТОДЫ КОНТРОЛЯ

6.1. Методы контроля должны соответствовать ГОСТ 11677-85 и настоящему стандарту.

6.1.1. Испытания баков трансформаторов на плотность должны проводить столбом масла в течение 3 ч. Высота столба масла должна быть 3^+0,3 м над верхним уровнем крышки бака, температура масла 10 - 60 °C.

6.1.2. Испытания на нагрев трансформаторов типов ТРДН, ТРДЦН с одинаковым напряжением частей обмотки низшего напряжения должны проводить, как для двухобмоточных трансформаторов (т.е. при параллельном соединении частей обмотки низшего напряжения), а испытания грозовыми импульсами, - как для трехобмоточных трансформаторов.

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Маркировка

7.1.1. Маркировка - по ГОСТ 11677-85.

7.1.2. Транспортная маркировка грузовых мест проводится по ГОСТ 14192-77 и содержит основные, дополнительные, информационные надписи и манипуляционные знаки.

7.2. Упаковку демонтированных составных частей, запасных частей и технической документации должны выполнять в соответствии с рабочими чертежами, выполненными на основании требований ГОСТ 23216-78 и ГОСТ 11677-85.

7.3. Транспортирование трансформаторов - по ГОСТ 11677-85.

7.4. Условия хранения трансформаторов в части воздействия климатических факторов - 8 по ГОСТ 15150-69, демонтированных и запасных частей - 5 по ГОСТ 15150-69. Срок сохраняемости в упаковке и консервации изготовителя - один год.

Хранение трансформаторов должны осуществлять в соответствии с требованиями ГОСТ 23216-78 и эксплуатационной документацией.

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1. Эксплуатацию трансформаторов должны проводить в соответствии с требованиями ГОСТ 11677-85 и эксплуатационной документацией.

8.2. Вскрывание активной части трансформаторов после введения в эксплуатацию - в соответствии с инструкцией по эксплуатации.

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1. Гарантии изготовителя - по ГОСТ 11677-85.

Приложение 1

Справочное

НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ОТВЕТВЛЕНИЙ ОБМОТОК

Таблица 1

Трансформаторы с ПБВ

Ступень регулирования, %	Напряжение, кВ
Ступень регулирования, %	ВН		СН
-5,0	114,95	156,75	32,78	36,58
-2,5	117,98	160,87	33,64	37,54
Номинальная	121,00	165,00	34,50	38,50
+2,5	124,02	169,12	35,36	39,46
+5,0	127,05	173,25	36,22	40,42

Таблица 2

Трансформаторы РПН 110 кВ для числа ступеней

Ступень регулирования, %	Напряжение, кВ		Ступень регулирования, %	Напряжение, кВ
-12,0	5,81	9,68	+1,5	6,70	11,60
-10,5	5,90	9,84	+3,0	6,80	11,33
-9,0	6,01	10,01	+4,5	6,90	11,49
-7,5	6,10	10,17	+6,0	6,99	11,66
-6,0	6,20	10,34	+7,5	7,09	11,82
-4,5	6,30	10,50	+9,0	7,19	11,99
-3,0	6,40	10,67	+10,5	7,29	12,15
-1,5	6,50	10,83	+12,0	7,39	12,32
Номинальная	6,60	11,00	+13,5	7,49	12,48
			+15,0	7,59	12,65

Таблица 3

Трансформаторы РПН 110 кВ для числа ступеней +/- 9

Ступень регулирования, %	Напряжение, кВ	Ступень регулирования, %	Напряжение, кВ
-16,02	96,58	+1,78	117,04
-14,24	98,63	+3,56	119,09
-12,46	100,67	+5,34	121,14
-10,68	102,72	+7,12	123,19
-8,90	104,77	+8,90	125,23
-7,12	106,82	+10,68	127,28
-5,34	108,86	+12,46	129,33
-3,56	110,91	+14,24	131,37
-1,78	112,95	+16,02	133,42
Номинальная	115,00	-	-

Таблица 4

Трансформаторы РПН 150 кВ для числа ступеней +/- 8

Ступень регулирования, %	Напряжение, кВ	Ступень регулирования, %	Напряжение, кВ
-12,0	139,04	+1,5	160,37
-10,5	141,41	+3,0	162,74
-9,0	143,78	+4,5	165,11
-7,5	146,15	+6,0	167,48
-6,0	148,52	+7,5	169,85
-4,5	150,89	+9,0	172,22
-3,0	153,26	+10,5	174,59
-1,5	155,63	+12,0	176,96
Номинальная	158,00	-	-

Приложение 2

Справочное <*>

--------------------------------

<*> С 01.01.87 - обязательное.

ЗНАЧЕНИЯ НАПРЯЖЕНИЯ КОРОТКОГО ЗАМЫКАНИЯ

НА КРАЙНИХ ОТВЕТВЛЕНИЯХ ТРАНСФОРМАТОРОВ РПН

(ПРИВЕДЕННЫЕ К НОМИНАЛЬНОЙ МОЩНОСТИ ТРАНСФОРМАТОРА

И НОМИНАЛЬНЫМ НАПРЯЖЕНИЯМ ОТВЕТВЛЕНИЙ)

Таблица 1

Двухобмоточные трансформаторы РПН 110 кВ

Номинальная мощность, МВ·А	Ступень регулирования, %	Напряжение короткого замыкания, %
Номинальная мощность, МВ·А	Ступень регулирования, %	ВН-НН	ВН-НН₁(НН₂)
2,5	-12	10,26	-
2,5	+15	10,85	-
6,3	-16	10,58	-
6,3	+16	11,72	-
10,0	-16	10,49	-
10,0	+16	11,73	-
16,0	-16	10,09	-
16,0	+16	11,05	-
25,0	-16	10,44	19,40
25,0	+16	11,34	20,40
40,0	-16	10,35	18,84
40,0	+16	11,02	20,12
63,0	-16	10,05	19,02
63,0	+16	10,66	20,30
80,0	-16	10,44	18,40
80,0	+16	10,91	19,64
125,0	-16	10,50	20,00
125,0	+16	11,90	21,18

Таблица 2

Трехобмоточные трансформаторы РПН 110 кВ

Номинальная мощность, МВ·А	Ступень регулирования, %	Напряжение короткого замыкания, %
Номинальная мощность, МВ·А	Ступень регулирования, %	ВН-СН	ВН-НН
6,3	-16	9,94	17,08
6,3	+16	11,07	18,28
10,0	-16	10,75	17,68
10,0	+16	11,77	19,04
16,0	-16	10,11	17,14
16,0	+16	11,28	18,57
25,0	-16	9,95	17,49
25,0	+16	10,78	18,30
40,0	-16	9,95	18,22
40,0	+16	11,05	18,85
63,0	-16	9,83	18,49
63,0	+16	10,57	18,91
80,0	-16	10,46	18,96
80,0	+16	11,36	19,76

Таблица 3

Двухобмоточные трансформаторы РПН 150 кВ

Номинальная мощность, МВ·А	Ступень регулирования, %	Напряжение короткого замыкания, %
Номинальная мощность, МВ·А	Ступень регулирования, %	ВН-НН	ВН-НН₁ (НН₂)
6,3 <*>	-12	-	-
6,3 <*>	+12	-	-
16	-12	10,05	-
16	+12	10,62	-
32	-12	10,14	20,11
32	+12	10,85	21,20
63	-12	10,00	20,08
63	+12	10,66	21,19

--------------------------------

<*> Значение параметра трансформатора устанавливают по результатам приемочных испытаний.

Таблица 4

Трехобмоточные трансформаторы РПН 150 кВ

Номинальная мощность, МВ·А	Ступень регулирования, %	Напряжение короткого замыкания, %
Номинальная мощность, МВ·А	Ступень регулирования, %	ВН-СН	ВН-НН
16	-12	10,38	17,23
16	+12	11,41	18,27
25	-12	10,40	17,42
25	+12	11,42	18,50
40	-12	10,25	17,77
40	+12	11,12	18,57
63	-12	10,13	17,30
63	+12	10,99	18,30

Приложение 3

Обязательное

ГАБАРИТНЫЕ РАЗМЕРЫ, ПОЛНАЯ МАССА, УДЕЛЬНАЯ МАССА,

МАССА МАСЛА, ТРАНСПОРТНАЯ МАССА

Таблица 1

Трансформаторы ПБВ и без ответвлений 110 кВ

Мощность, МВ·А	Габаритные размеры, мм			Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
Мощность, МВ·А	длина	ширина	высота	Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
2,5 <*>	-	-	-	-	-	-	-
4,0 <*>	-	-	-	-	-	-	-
6,3 <*>	-	-	-	-	-	-	-
10,0 <*>	-	-	-	-	-	-	-
16,0 <*>	-	-	-	-	-	-	-
25,0 <*>	-	-	-	-	-	-	-
32,0 <*>	-	-	-	-	-	-	-
40,0 <*>		-	-	-	-	-	-
80,0	6300	4550	6850	93900	1,174	14500	82000
125,0 <**>	7500	4700	6600	115000	0,92	16000	105000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
200,0	14400	5500	7000	187000	0,935	28900	162700
250,0	14000	6900	7000	205500	0,822	30800	172500
400,0	15550	6800	7200	324000	0,810	43500	286000

--------------------------------

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

<**> Для трансформатора без ответвлений 110 кВ.

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Примечание. Значения параметров, трансформатора мощностью" 125,0 МВ·А с ПБВ устанавливают по результатам приемочных испытаний.

(примечание введено Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Таблица 2

Двухобмоточные трансформаторы РПН 110 кВ

Мощность, МВ·А	Габаритные размеры, мм			Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
Мощность, МВ·А	длина	ширина	высота	Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
2,5	3700	2600	4100	14500	5,800	5400	13000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
6,3	5800	4200	5000	28400	4,508	10500	24500
10,0	5800	3500	5300	31000	3,100	10200	27000
16,0	6000	3500	5500	41500	2,594	12820	33400
25,0	5900	4750	5400	52000	2,080	15000	44000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
40,0	6100	4700	5850	68000	1,700	17600	55000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
63,0	6700	5200	6200	87500	1,389	22000	72600
80,0	7400	5300	6800	105000	1,313	24000	91500
125,0	8300	4860	7300	160000	1,280	32700	138000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Таблица 3

Трехобмоточные трансформаторы РПН 110 кВ

Мощность, МВ·А	Габаритные размеры, мм			Полная, масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
Мощность, МВ·А	длина	ширина	высота	Полная, масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
6,3	6100	4400	5100	34500	5,476	12800	30000
10,0	6400	3700	5500	43300	4,330	15000	36700
16,0	6400	4400	5200	51400	3,213	14500	43000
25,0	6600	4800	6000	65000	2,600	21000	58000
40,0	6800	4850	6400	83000	2,075	23200	74000
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
63,0	7200	5300	6700	117500	1,865	30300	94500
80,0	8500	4900	7100	124000	1,550	29000	106000

Таблица 4

Двухобмоточные трансформаторы 160 кВ

Мощность, МВ·А	Габаритные размеры, мм			Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
Мощность, МВ·А	длина	ширина	высота	Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
6,3 <*>	-	-	-	-	-	-	-
16,0 <*>	-	-	-	-	-	-	-
32,0 <**>	-	-	-	-	-	-	-
63,0 <**>	-	-	-	-	-	-	-
125,0 <*>	-	-	-	-	-	-	-
250,0 <**>	-	-	-	-	-	-	-
400,0 <*>	-	-	-	-	-	-	-

--------------------------------

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

<**> Значения параметров трансформатора устанавливают с 01.01.88 по результатам приемочных испытаний.

Таблица 5

Трехобмоточные трансформаторы 150 кВ

Мощность, МВ·А	Габаритные размеры, мм			Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
Мощность, МВ·А	длина	ширина	высота	Полная масса, кг	Удельная масса, кг/кВ·А	Масса масла, кг	Транспортная масса, кг
16 <*>	-	-	-	-	-	-	-
25 <*>	-	-	-	-	-	-	-
40 <*>	-	-	-	-	-	-	-
63 <*>	-	-	-	-	-	-	-

--------------------------------

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

Примечание. В табл. 1 - 5 указаны расчетные значения масс.

(примечание введено Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Приложение 4

Справочное

РАССТОЯНИЕ МЕЖДУ ОСЯМИ ВВОДОВ, РАСПОЛОЖЕНИЕ ВВОДОВ В ПЛАНЕ

Тип трансформатора	Расстояние между осями вводов, мм					Номер чертежа по настоящему стандарту
Тип трансформатора	Г	Д	Е	К	Ж	Номер чертежа по настоящему стандарту
ТМ-2500/110 <*>	-	-	-	-	-	-
ТМН-2500/110	370	1100	200	-	-	1а
ТМ-4000/110 <*>	-	-	-	-	-	-
ТМ-6300/110 <*>	-	-	-	-	-	-
ТМН-6300/110	1115	1100	400	-	-	1а
ТМТН-6300/110	660	1100	240	850	480	3в
ТМН-6300/150 <*>	-	-	-	-	-	-
ТД-10000/110 <*>	-	-	-	-	-	-
ТДН-10000/110	1320	1100	400	-	-	1а
ТДТН-10000/110	790	1180	400	1130	950	3а
ТДТНШ-10000/110	-	1180	400	1130	400	3в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТД-16000/110 <*>	-	-	-	-	-	-
ТДН-16000/110	1465	1100	400	-	-	1а
ТДТН-16000/110	715	1190	400	960	1065	3а
ТДТНШ-16000/110	-	1190	400	960	400	3в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТДН-16000/150 <**>	-	-	-	-	-	-
ТДТН-16000/150 <**>	-	-	-	-	-	-
ТД-25000/110 <*>	-	-	-	-	-	-
ТДН-25000/110	1280	1180	700	-	-	1а
ТРДН-25000/110	880	1180	400	-	1200	2а
ТРДНС-25000/110 <*>	-	-	-	-	-	-
ТДТН-25000/110	750	1220	400	960	675	3а или 3в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТДТНШ-25000/110	-	1220	400	960	400	3в
ТДТН-25000/150 <**>		-	-	-	-	-
ТД-32000/110 <*>	-	-	-	-	-	-
ТРДН-32000/150 <**>	-	-	-	-	-	-
ТРДНС-32000/150 <*>	-	-	-	-	-	-
ТД-40000/110 <*>	-	-	-	-	-	-
ТДН-40000/110	-	1200	700	850	-	1а
ТРДН-40000/110	-	1200	400	850	1200	2а
ТРДНС-40000/110 <*>	-	-	-	-	-	-
ТДТН-40000/110	785	1305	450	960	715	3в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТДТНШ-40000/110	-	1305	450	960	450	3в
ТДТН-40000/150 <**>	-	-	-	-	-	-
ТДН-63000/110	-	1200	700	820	-	1а
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТРДН-63000/110	-	1200	400	820	1200	2а или 2в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТРДНС-63000/110 <*>	-	-	-	-	-	-
ТДТН-63000/110	615	1405	600	1300	680	3в
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТРДН-63000/150 <**>	-	-	-	-	-	-
ТРДНС-63000/150 <*>	-	-	-	-	-	-
ТДТН-63000/150 <**>	-	-	-	-	-	-
ТДЦ-80000/110	-	1380	600	1050	-	1а
ТДН-80000/110	-	1200	700	1160	-	1а
ТРДН-80000/110	-	1200	600	1160	1900	2а
ТДТН-80000/110 (Uнн-6,6 кВ)	720	1330	720	1250	700	3г
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТДТН-80000/110 (Инн-11 кВ)	720	1330	450	1250	700	3б
ТДТН-80000/110 (Uсн-11 кВ, Uнн-6,6 кВ)	-	1330	720	1250	700	3д
(введено Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТДЦ-125000/110	-	1325	775	1185	-	1а
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)
ТРДЦН-125000/110	-	1720	450	1280	-	2б
ТДЦ-125000/150 <*>	-	-	-	-	-	-
ТДЦ-200000/110	-	1690	1690	1110	-	1в
ТДЦ-250000/110	-	1760	1760	1640	-	1в
ТДЦ (ТЦ)-250000/150 <**>	-	-	-	-	-	-
ТДЦ-400000/110	-	1965	2050	1850	-	1в
ТДЦ-400000/150 <*>	-	-	-	-	-	-

--------------------------------

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

<**> Значения параметров трансформатора устанавливают с 01.01.88 по результатам приемочных испытаний.

Приложение 5

Обязательное

УСТАНОВЛЕННАЯ МОЩНОСТЬ ДВИГАТЕЛЕЙ СИСТЕМЫ ОХЛАЖДЕНИЯ

Тип трансформатора	Установленная мощность двигателей системы охлаждения, кВт, не более	Тип трансформатора	Установленная мощность двигателей системы охлаждения, кВт, не более
ТД-10000/110 <*>	-	ТДТН-40000/110	3,5 <***>
ТДН-10000/110	1,0	ТДТНШ-40000/110	3,5
ТДТН-10000/110	1,0	ТДТН-40000/150 <**>	-
ТДТНШ-10000/110	1,0	ТДН-63000/110	4,0
ТД-16000/110 <*>	-	ТРДН-63000/110	4,0
ТДН-16000/110	1,5	ТРДНС-63000/110 <*>	-
ТДТН-16000/110	2,0	ТДТН-63000/110	4,5
ТДТНШ-16000/110	2,0	ТРДН-63000/150 <**>	-
ТДН-16000/150 <**>	-	ТРДНС-63000/150 <*>	-
ТДТН-16000/150 <**>	-	ТДТН-63000/150 <**>	-
ТД-25000/110 <*>	-	ТДЦ-80000/110	29,2
ТДН-25000/110	2,5	ТДН-80000/110	5,0
ТРДН-25000/110	2,5	ТРДН-80000/110	5,0
ТРДНС-25000/110 <*>	-	ТДТН-80000/110	7,5
ТДТН-25000/110	2,5	ТДЦТН-80000/110	29,6
ТДТНШ-25000/110	2,5	ТДЦ-125000/110	29,2
ТДТН-25000/150 <**>	-	ТРДЦН-125000/110	29,6
ТД-32000/110 <*>	-	ТДЦ-125000/150 <*>	-
ТРДН-32000/150 <**>	-	ТДЦ-200000/110	44,4
ТРДНС-32000/150 <*>	-	ТДЦ-250000/110	51,8
ТД-40000/110 <*>	-	ТДЦ-250000/150 <**>	-
ТДН-40000/110	3,0	ТДЦ-400000/110	74,0
ТРДН-40000/110	3,0	ТДЦ-400000/150 <*>	-
ТРДНС-40000/110 <*>	-

(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

--------------------------------

<*> Значения параметров трансформатора устанавливают по результатам приемочных испытаний.

<**> Значения параметров трансформатора устанавливают с 01.01.88 по результатам приемочных испытаний.

<***> Для трансформаторов с гнутыми радиаторами - 4,5.

(сноска введена Изменением N 1, утв. Постановлением Госстандарта СССР от 14.05.1987 N 1598)

Приложение 6

Рекомендуемое

НОМИНАЛЬНЫЕ ПЕРВИЧНЫЕ И ВТОРИЧНЫЕ ТОКИ

ВСТРОЕННЫХ ТРАНСФОРМАТОРОВ ТОКА

Таблица 1

Двухобмоточные трансформаторы 110 кВ

Номинальная мощность, МВ·А	Номинальные первичные и вторичные токи
Номинальная мощность, МВ·А	Трансформаторы тока на линейных вводах ВН	Трансформаторы тока на нейтральном вводе ВН
2,5	300-200-150-100/1 или 5	Отсутствуют
4,0; 6,3; 10,0; 16,0	300-200-150-100/1 или 5	300-200-150-100/1 или 5
25,0; 32,0; 40,0	600-400-300-200/1 или 5	600-400-300-200/1 или 5
63,0; 80,0	1000-750-600-400/1 или 5
125,0; 200,0	2000-1500-1000/1 или 5
250,0; 400,0	4000-3000-2000/1 или 5	1000-750-600-400/1 или 5

Таблица 2

Трехобмоточные трансформаторы 110 кВ

Номинальная мощность, МВ·А	Трансформаторы тока на линейных вводах		Трансформаторы тока на нейтральном вводе ВН
	ВН	СН
6,3; 10,0	300-200-150-100/1 или 5	300-200-150-100/1 или 5	300-200-150-100/1 или 5
16,0
		600-400-300-200/1 или 5
25,0	600-400-300-200/1 или 5	3000-2000-1500-1000/1 или 5	600-400-300-200/1 или 5
40,0; 63,0; 80,0	1000-750-600-400/1 или 5

Таблица 3

Двухобмоточные трансформаторы 150 кв

Номинальная мощность, МВ·А	Номинальные первичные и вторичные токи
Номинальная мощность, МВ·А	Трансформаторы тока на линейных вводах ВН	Трансформаторы тока на нейтральном вводе ВН
6,3 16,0	300-200-150-100/1 или 5	300-200-150-100/1 или 5
32,0	600-400-300-200/1 или 5	600-400-300-200/1 или 5
63,0	1000-750-600-400/1 или 5	600-400-300-200/1 или 5
125	2000-1500-1000/1 или 5	600-400-300-200/1 или 5
250	2000-1500-1000/1 или 5	1000-750-600-400/1 или 5
400	3000-2000-1500-1000/1 или 5	1000-750-600-400/1 или 5

Таблица 4

Трехобмоточные трансформаторы 150 кВ

Номинальная мощность, МВ·А	Номинальные первичные и вторичные токи
	Трансформаторы тока на линейных вводах		Трансформаторы тока на нейтральном вводе ВН
	ВН	СН
16	300-200-150-100/1 или 5	1000-750-600-400/1 или 5	300-200-150-100/1 или 5
25		3000-2000-1500-1000/1 или 5
40	600-400-300-200/1 или 5		600-400-300-200/1 или 5
63	1000-750-600-400/1 или 5

Приложение 7

Обязательное

КОЛЕЯ ДЛЯ ПОПЕРЕЧНОГО ПЕРЕМЕЩЕНИЯ

Исполнение трансформатора	Номинальная мощность, МВ·А	Сочетание напряжений, кВ	Колея, мм
Двухобмоточные	2,5	110/НН	1524
	2,5 <*>	121/НН	-
	4,0 <*>	121/НН	-
	6,3	115/НН	2000
	6,3 <*>	121/НН	-
	6,3 <*>	158/НН	-
	10,0	115/НН	2000
	10,0 <*>	121/НН	-
	16,0	115/НН	2000
	16,0 <*>	121/НН	-
	16,0 <**>	158/НН	-
	25,0	115/НН	2000
	25,0 <*>	121/НН	-
	32,0 <*>	121/НН	-
	32,0 <**>	158/НН	-
	40,0	115/НН	2000
	40,0 <*>	121/НН	-
	63,0	115/НН	2000
	63,0 <**>	158/НН	-
	80,0	115/НН	2000
	80,0	121/НН	2000
	125,0	115/НН	2500
	125,0	121/НН	2000
	125,0 <*>	165/НН	-
	200,0	121/НН	2 x 2000
	250,0	121/НН	2 x 2000
	250,0 <**>	165/НН	-
	400,0	121/НН	2 x 2000
	400,0 <*>	165/НН	-
Трехобмоточные	6,3	115/СН/НН	2000
	10,0	115/СН/НН	2000
	16,0	115/СН/НН	2000
	16,0 <**>	158/СН/НН	-
	25,0	115/СН/НН	2000
	25,0 <**>	158/СН/НН	-
	40,0	115/СН/НН	2000
	40,0 <**>	158/СН/НН	-
	63,0	115/СН/НН	2000
	63,0 <**>	158/СН/НН	-
	80,0	115/СН/НН	2000

--------------------------------

<*> Размер колеи трансформатора устанавливают по результатам приемочных испытаний.

<**> Размер колеи трансформатора - с 01.01.88 по результатам приемочных испытаний.

УДК 621.314.222.62.025.3:006.354
