"ГОСТ 7262-78. Государственный стандарт Союза ССР. Провода медные, изолированные лаком ВЛ-931. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.02.1978 N 581)
(ред. от 01.05.1988)

"ГОСТ 7262-78. Государственный стандарт Союза ССР. Провода медные, изолированные лаком ВЛ-931. Технические условия"
(утв. и введен в действие Постановлением Госстандарта СССР от 28.02.1978 N 581)
(ред. от 01.05.1988)


Содержание


Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 28 февраля 1978 г. N 581
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОВОДА МЕДНЫЕ, ИЗОЛИРОВАННЫЕ ЛАКОМ ВЛ-931
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Copper wires insulated by vanish ВЛ-931.
Specifications
ГОСТ 7262-78
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1984 г.,
Изменения N 2, утв. в мае 1988 г.)
Группа Е43
ОКП 35 9113
Срок действия
с 1 января 1980 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
РАЗРАБОТЧИКИ
В.Т. Пивненко (руководитель темы)
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.02.78 N 581
3. Периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 7262-70
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 2112-79
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: пункт 3.4.1 отсутствует. Возможно, имеется в виду пункт 3.4.
ГОСТ 14340.10-69
ГОСТ 10402-75
ГОСТ 10519-76
ГОСТ 14340.7-74
6. Срок действия продлен до 01.01.94 Постановлением Госстандарта СССР от 17.05.88 N 1355
7. ПЕРЕИЗДАНИЕ (ноябрь 1990 г.), с Изменениями N 1, 2, утвержденными в июне 1984 г., мае 1988 г. (ИУС 10-84, 8-88)
Настоящий стандарт распространяется на медные провода круглого сечения, изолированные лаком ВЛ-931 (на поливинил-формальэтилалевой основе), предназначенные для изготовления обмоток электрических машин, аппаратов и приборов.
(Измененная редакция, Изм. N 1, 2).
1. МАРКИ И РАЗМЕРЫ
1.1. Провода должны изготовляться марок:
ПЭВ-1 - провод, изолированный лаком ВЛ-931, с толщиной изоляции типа 1;
ПЭВ-2 - провод, изолированный лаком ВЛ-931, с толщиной изоляции типа 2.
Коды ОКП и КЧ приведены в приложении 1а.
(Измененная редакция, Изм. N 1, 2).
1.2. Номинальные диаметры проволоки, минимальная диаметральная толщина изоляции и максимальные наружные диаметры провода должны соответствовать указанным в табл. 1.
Таблица 1
мм
Номинальный диаметр проволоки
Минимальная диаметральная толщина изоляции провода марки
Максимальный наружный диаметр провода марки
ПЭВ-1
ПЭВ-2
ПЭВ-1
ПЭВ-2
0,020
0,002
-
0,025
-
0,025
0,004
-
0,031
-
(0,030)
0,004
-
0,037
-
0,032
0,005
-
0,040
-
0,040
0,005
-
0,050
-
(0,045)
0,005
-
0,056
-
0,050
0,006
0,009
0,062
0,068
(0,060)
0,006
0,009
0,074
0,081
0,063
0,006
0,009
0,078
0,085
0,071
0,008
0,010
0,088
0,095
0,080
0,008
0,010
0,098
0,105
0,090
0,009
0,012
0,110
0,117
0,100
0,009
0,012
0,121
0,129
0,112
0,010
0,015
0,134
0,143
(0,120)
0,010
0,015
0,143
0,153
0,125
0,010
0,015
0,149
0,159
(0,130)
0,010
0,015
0,155
0,165
0,140
0,010
0,015
0,166
0,176
0,150
0,015
0,020
0,177
0,188
0,160
0,015
0,020
0,187
0,199
0,170
0,015
0,020
0,198
0,211
0,180
0,015
0,020
0,209
0,222
0,190
0,015
0,020
0,220
0,234
0,200
0,015
0,020
0,230
0,245
0,210
0,015
0,020
0,243
0,258
0,224
0,020
0,030
0,256
0,272
0,236
0,020
0,030
0,269
0,285
0,250
0,020
0,030
0,284
0,301
0,265
0,020
0,030
0,300
0,319
0,280
0,020
0,030
0,315
0,334
0,300
0,020
0,030
0,337
0,355
0,315
0,020
0,030
0,352
0,371
0,335
0,020
0,030
0,374
0,393
0,355
0,020
0,030
0,395
0,414
0,380
0,020
0,030
0,421
0,441
0,400
0,020
0,030
0,442
0,462
0,425
0,025
0,035
0,469
0,489
0,450
0,025
0.035
0,495
0,516
0,475
0,025
0,035
0,521
0,543
0,500
0,025
0,035
0,548
0,569
0,530
0,025
0,035
0,579
0,601
0,560
0,025
0,035
0,611
0,632
0,600
0,030
0,040
0,653
0,676
0,630
0,030
0,040
0,684
0,706
0,670
0,030
0,040
0,726
0,749
(0,690) *
0,030
0,040
0,747
0,770
0,710
0,030
0,040
0,767
0,790
0,750
0,030
0,040
0,809
0,832
(0,770) *
0,030
0,050
0,830
0,854
0,800
0,030
0,050
0,861
0,885
(0,830) *
0,030
0,050
0,892
0,916
0,850
0,030
0,050
0,913
0,937
0,900
0,030
0,050
0,965
0,990
(0,930) *
0,030
0,050
0,996
1,020
0,950
0,030
0,050
1,017
1,041
1,000
0,035
0,050
1,068
1,093
1,060
0,035
0,060
1,130
1,155
(1,080) *
0,035
0,060
1,151
1,176
1,120
0,035
0,060
1,192
1,217
1,180
0,040
0,060
1,254
1,279
1,250
0,040
0,060
1,325
1,351
1,320
0,040
0,060
1,397
1,423
1,400
0,040
0,065
1,479
1,506
(1,450) *
0,040
0,065
1,530
1,557
1,500
0,040
0,065
1,581
1,608
(1,560) *
0,040
0,065
1,642
1,670
1,600
0,040
0,065
1,683
1,711
1,700
0,040
0,065
1,785
1,813
1,800
0,050
0,070
1,888
1,916
1,900
0,050
0,070
1,990
2,018
2,000
0,050
0,070
2,092
2,120
2,120
0,055
0,070
2,214
2,243
2,240
0,055
0,070
2,336
2,366
2,360
0,055
0,070
2,459
2,488
(2,440) *
0,055
0,070
2,540
2,570
2,500
0,055
0,070
2,601
2,631
Примечания:
1. Провода с номинальными размерами проволоки, указанными в скобках, в новых разработках не применять.
2. Провода с номинальными размерами проволоки, указанными в скобках со звездочкой, в новых разработках не применять. Допускается по согласованию с разработчиком провода применять для серийных изделий, разработанных до 01.01.81.
Предельные отклонения проволоки проводов должны соответствовать ГОСТ 2112-79.
Расчетная масса 1 км провода приведена в приложении 1.
1.3. Провод должен быть намотан на катушку одним отрезком. Минимальная масса отрезка провода должна соответствовать указанной в табл. 2.
Таблица 2
Номинальный диаметр проволоки, мм
Масса отрезка провода, г, не менее
Номинальный диаметр проволоки, мм
Масса отрезка провода, г, не менее
От 0,020 до 0,025 включ.
1
Св. 0,14 до 0,18 включ.
200
0,030 - 0,032
5
" 0,18 " 0,25 "
300
0,040; 0,045
6
" 0,25 " 0,355 "
400
0,050
20
" 0,355 " 0,63 "
500
От 0,060 до 0,071 включ.
30
" 0,63 " 0,80 "
1000
Св. 0,071 " 0,09 "
50
" 0,80 " 1,00 "
2000
" 0,09 " 0,14 "
100
" 1,00 " 2,50 "
3000
Пример условного обозначения провода, изолированного лаком ВЛ-931; с толщиной изоляции типа 2 и проволокой номинальным диаметром 1,250 мм:
Провод ПЭВ-2-1,250 ГОСТ 7262-78
1.1 - 1.3. (Измененная редакция, Изм. N 1, 2).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Провода должны изготовляться в соответствии с требованиями ГОСТ 26615-85 и настоящего стандарта по технологической документации, утвержденной в установленном порядке.
(Измененная редакция, Изм. N 2).
2.2. Проволока должна быть равномерно покрыта сплошным слоем эмалевой изоляции.
Поверхность провода должна быть гладкой, без пузырей и инородных включений.
На поверхности провода допускаются единичные наплывы при условии, что провод удовлетворяет всем остальным требованиям настоящего стандарта.
2.3. Относительное удлинение провода при растяжении до разрыва должно соответствовать указанному в табл. 3.
Таблица 3
Номинальный диаметр проволоки, мм
Относительное удлинение, %, не менее
От 0,020 до 0,032 включ.
3
Св. 0,032 " 0,045 "
4
0,050
8
От 0,060 до 0,100 включ.
11
Св. 0,100 до 0,200 включ.
12
" 0,200 " 0,425 "
15
" 0,425 " 0,560 "
18
" 0,560 " 2,500 "
25
(Измененная редакция, Изм. N 2).
2.4 Изоляция провода должна выдержать испытание на эластичность в исходном состоянии.
Провод с номинальным диаметром проволоки до 0,355 мм включительно должен быть растянут до разрыва.
Провод с номинальным диаметром проволоки свыше 0,355 мм должен быть навит на стержень диаметром, указанным в табл. 4.
Таблица 4
Номинальный диаметр проволоки, мм
Диаметр стержня для навивания провода марки
ПЭВ-1
ПЭВ-2
От 0,38 до 0,69 включ.
2d
1d
Св. 0,69 " 1,25 "
3d
2d
" 1,25 " 1,70 "
4d
3d
" 1,70 " 2,50 "
6d
5d
d - диаметр проволоки.
(Измененная редакция, Изм. N 1).
2.5. Изоляция провода в ненавитом состоянии должна выдержать испытание на эластичность после пребывания в течение 24 ч в термостате при температуре (125 +/- 5) °C.
Провод с номинальным диаметром проволоки до 0,355 мм включительно должен быть растянут до разрыва.
Провод с номинальным диаметром проволоки свыше 0,355 мм должен быть навит на стержень диаметром, указанным в табл. 4.
2.6. Изоляция провода с номинальным диаметром проволоки 0,38 мм и более, навитого на стержень диаметром, указанным в табл. 4, должна выдержать в течение 30 мин, испытание на тепловой удар при температуре (125 +/- 5) °C.
(Измененная редакция, Изм. N 1).
2.7. Изоляция проводов должна выдержать испытания на адгезию: при растяжении рывком до значений относительного удлинения, соответствующим указанным в табл. 3, или до разрыва, если разрыв произошел при меньших значениях относительного удлинения, для проводов с номинальным диаметром проволоки 0,020 - 1,000 мм;
при кручении вокруг своей оси до значений числа кручений, соответствующих указанным в табл. 5, для проводов с номинальным диаметром проволоки свыше 1,000 мм.
Таблица 5
Номинальный диаметр проволоки, мм
Число кручений вокруг своей оси
Св. 1,000 до 1,080 включ.
12
1,120 - 1,180
11
1,250 - 1,320
10
От 1,400 до 1,500 включ.
9
1,560 - 1,600
8
1,700 - 1,800
7
От 1,700 до 2,120 включ.
6
Св. 2,120 до 2,500 включ.
5
2.8. Изоляция проводов диаметром 0,25 мм и более должна выдержать испытание на механическую прочность истиранием. При истирании изоляции за один проход иглой диаметром 0,23 мм разрушающая нагрузка должна быть не менее значений, указанных в табл. 5а.
При истирании изоляции иглой диаметром 0,4 мм среднее число возвратно-поступательных ходов иглы должно быть не менее 50, минимальное - не менее 25. Нагрузка на иглу должна соответствовать классу А для провода марки ПЭВ-1 и классу Б для провода марки ПЭВ-2 по ГОСТ 14340.10-69.
Таблица 5а
Номинальный диаметр проволоки, мм
Разрушающая нагрузка, Н, не менее, для проводов марок
ПЭВ-1
ПЭВ-2
минимальная
средняя
минимальная
средняя
0,250
2,55
3,00
4,15
4,90
0,265
2,65
3,10
4,25
5,05
0,280
2,75
3,25
4,45
5,25
0,300
2,85
3,35
4,65
5,45
0,315
2,95
3,50
4,80
5,65
0,335
3,05
3,55
4,95
5,85
0,355
3,20
3,75
5,15
6,05
0,380
3,30
3,90
5,35
6,35
0,400
3,45
4,05
5,50
6,50
0,425
3,55
4,15
5,70
6,75
0,450
3,70
4,35
5,90
7,00
0,475
3,80
4,45
6,10
7,25
0,500
3,95
4,65
6,35
7,50
0,530
4,10
4,75
6,55
7,75
0,560
4,25
5,00
6,80
8,00
0,600
4,40
5,15
7,00
8,30
0,630
4,55
5,35
7,30
8,60
0,670
4,70
5,55
7,50
8,95
0,690
4,75
5,60
7,65
9,10
0,710
4,85
5,70
7,80
9,20
0,750
5,00
5,90
8,10
9,55
0,770
5,10
5,95
8,25
9,75
0,800
5,15
6,10
8,40
9,90
0,830
5,30
6,25
8,60
10,15
0,850
5,35
6,30
8,70
10,20
0,900
5,55
6,55
9,00
10,60
0,930
5,70
6,70
9,15
10,80
0,950
5,75
6,80
9,30
10,90
1,000
5,95
7,05
9,60
11,30
1,060
6,20
7,30
9,90
11,70
1,080
6,30
7,40
10,05
11,85
1,120
6,45
7,60
10,20
12,1
1,180
6,70
7,90
10,6
12,5
1,250
6,95
8,20
11,0
12,9
1,320
7,20
8,50
11,4
13,4
1,400
7,45
8,80
11,8
13,9
1,450
7,55
8,90
11,95
14,1
1,500
7,70
9,10
12,2
14,4
1,560
7,90
9,35
12,45
14,75
1,600
8,00
9,45
12,6
14,9
1,700
8,30
9,80
13,1
15,4
1,800
8,60
10,10
13,5
16,0
1,900
8,90
10,50
14,0
16,5
2,000
9,20
10,90
14,4
17,1
2,120
9,55
11,30
14,9
17,6
2,240
9,90
11,70
15,4
18,2
2,360
10,20
12,10
15,9
18,8
2,440
10,45
12,35
16,15
19,1
2,500
10,60
12,50
16,4
19,4
2.9. Изоляция проводов должна быть механически прочной после пребывания в толуоле. Среднее число возвратно-поступательных ходов стальной иглы диаметром 0,4 мм должно быть не менее 50, минимальное - не менее 25. Нагрузка на иглу должна соответствовать 1/8 значения нагрузки, указанной в п. 2.8 настоящего стандарта.
2.7. - 2.9. (Измененная редакция, Изм. N 2).
2.10. Изоляция провода диаметром 0,14 - 0,355 мм должна выдержать испытание на термопластичность при температуре (160 +/- 5) °C; провода диаметром 0,38 - 2,50 мм - при температуре (170 +/- 5) °C.
2.11. Значение пробивного напряжения изоляции провода должно соответствовать указанному в табл. 6.
(Измененная редакция, Изм. N 1, 2).
Таблица 6
Номинальный диаметр проволоки, мм
Пробивное напряжение, В, не менее, проводов марок
ПЭВ-1
ПЭВ-2
0,020
60
130
0,025
80
160
(0,030)
100
180
0,032
100
200
0,040
130
260
(0,045)
150
280
0,050
170
300
(0,060)
200
400
0,063
200
450
0,071 - 0,080
250
500
0,090 - 0,100
300
600
От 0,112 до 0,125 включ.
700
1300
Св. 0,125 " 0,160 "
800
1500
" 0,160 " 0,200 "
900
1700
" 0,200 " 0,280 "
1000
2000
" 0,280 " 0,315 "
1200
2200
" 0,315 " 0,400 "
1400
2400
" 0,400 " 0,500 "
1600
2600
" 0,500 " 0,710 "
1800
2800
" 0,710 " 0,850 "
1900
2900
" 0,850 " 0,950 "
2000
3000
" 0,950 " 1,120 "
2100
3100
" 1,120 " 1,320 "
2200
3200
" 1,320 " 1,600 "
2300
3300
" 1,600 " 1,900 "
2400
3400
" 1,900 " 2,500 "
2500
3500
2.12. Число точечных повреждений в изоляции провода с номинальным диаметром проволоки до 0,500 мм включительно на длине (15 +/- 1,5) м не должно быть более указанного в табл. 7.
Таблица 7
Марка проводов
Число точечных повреждений, не более, для номинального диаметра проволоки, мм
0,020 - 0,045
0,050 - 0,500
ПЭВ-1
10
5
ПЭВ-2
-
3
(Измененная редакция, Изм. N 2).
2.13. Намотка провода на катушке должна быть ровной, плотной, без ослабления и перепутывания витков. Расстояние между верхним рядом витков провода и краем щеки катушки должно соответствовать требованиям ГОСТ 18690-82.
2.14. Для изготовления провода применяют:
лак марки ВЛ-931 по ГОСТ 10402-75 и медную проволоку по технической документации, утвержденной в установленном порядке. Электрическое сопротивление 1 м проволоки приведено в приложении 2.
2.15. Ресурс технологически непереработанного провода в соответствии с ГОСТ 10519-76 при температуре 105 °C составляет 20000 ч.

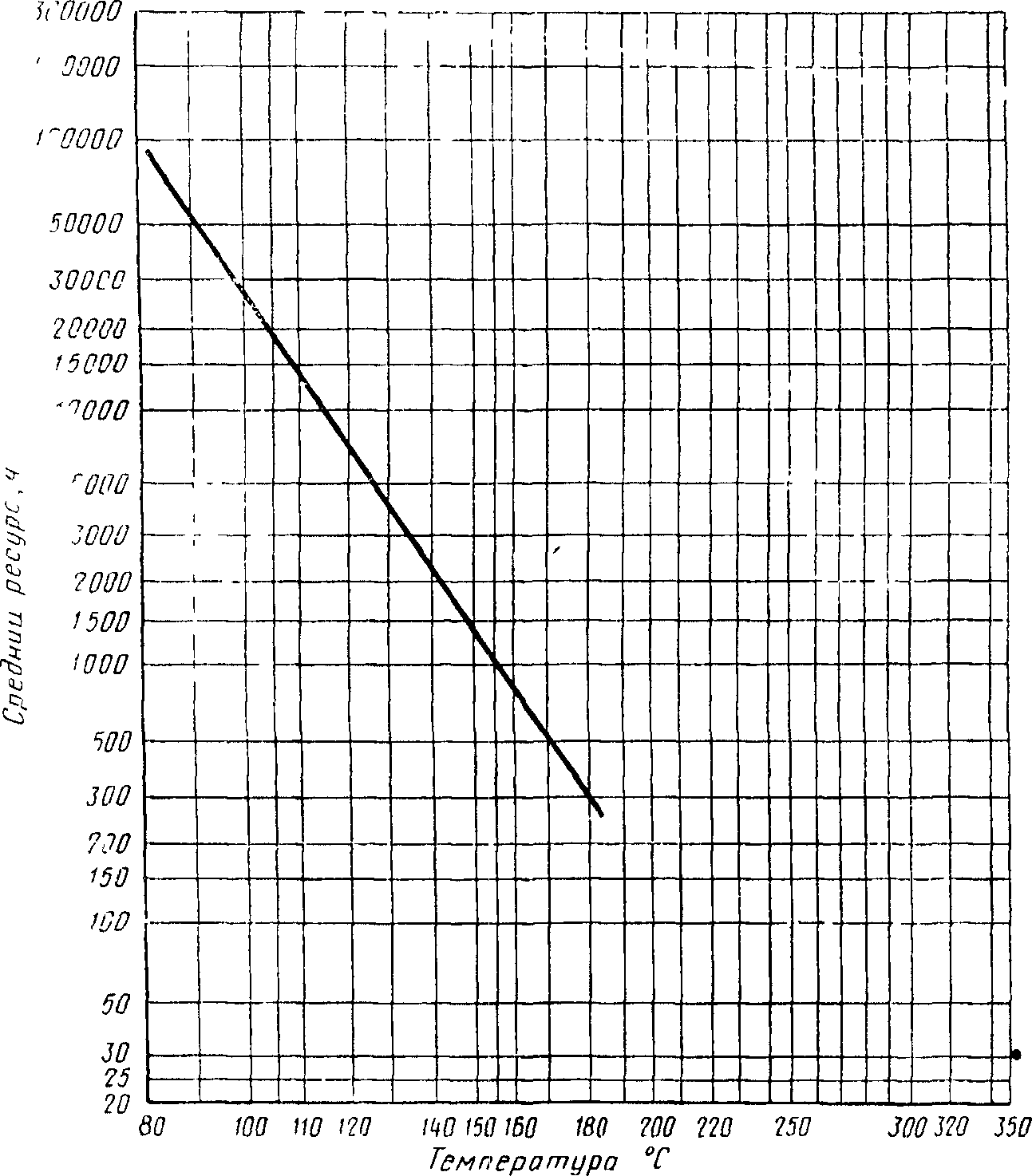

Ориентировочная кривая зависимости среднего ресурса проводов от температуры приведена в приложении 3.
(Измененная редакция, Изм. N 2).
2.16. Эмалированные провода должны быть стойкими к следующим внешним воздействующим факторам:
повышенной рабочей температуре - 105 °C;
пониженной рабочей температуре - минус 60 °C.
(Введен дополнительно, Изм. N 2).
3. ПРАВИЛА ПРИЕМКИ
3.1. Для проверки соответствия проводов требованиям настоящего стандарта устанавливают приемо-сдаточные, периодические и типовые испытания.
3.2. Приемо-сдаточные испытания.
3.2.1. Число катушек с проводом в партии должно быть не более 100 и не менее 3.
3.2.2. Состав испытаний, последовательность их проведения в пределах каждой группы должны соответствовать указанным в табл. 8.
3.2.3. Для проведения приемо-сдаточных испытаний применяют следующие планы контроля: по группам С-1 и С-2 контроль проводят на каждой катушке партии. Приемочное число по группам С-1 и С-2 равно 2;
по группам С-3 - С-9 - выборочный двухступенчатый контроль с объемом выборки n1 = n2 = 3 катушкам, составленным случайным образом.
Для первой выборки приемочное число С1 = 0, браковочное число С2 = 2.
При числе дефектных катушек в первой выборке, равном 1, проверяется вторая выборка. Приемочное число суммарной (n1 и n2) выборки С3 = 1.
3.2.4. После проверки первой выборки партия принимается, если число дефектных катушек равно 0, и бракуется, если число дефектных катушек равно или более 2.
После проверки второй выборки партия принимается, если общее число дефектных катушек в первой и второй выборках равно 1 и бракуется, если общее число дефектных катушек равно или более 2.
Таблица 8
Группа испытаний
Вид проверки или испытаний
Пункт
технических требований
методов испытаний
ГОСТ 7262-78
ГОСТ 7262-78
С-1
Проверка маркировки и упаковки
5.1; 5.2;
5.3
-
Проверка внешнего вида изоляции и качества намотки
2.2;
2.13
-
С-2
Проверка конструктивных размеров
1.2
-
С-3
Проверка массы отрезка провода на катушке
1.3
-
С-4
Испытание изоляции напряжением
2.11
-
4.2
С-5
Проверка числа точечных повреждений
2.12
-
С-6
Проверка относительного удлинения
2.3
-
С-7
Испытание изоляции провода на эластичность в исходном состоянии
2.4
-
С-8
Испытание изоляции проводов диаметром 0,380 мм и более на тепловой удар
2.6
-
С-9
Испытание изоляции проводов на механическую прочность истиранием иглой диаметром 0,4 мм
2.8
-
3.3. Периодические испытания
3.3.1. Состав испытаний, последовательность их проведения в пределах каждой группы должны соответствовать указанным в табл. 9.
Таблица 9
Группа испытаний
Вид проверок или испытаний
Пункт
технических требований
методов испытаний
ГОСТ 7262-78
П-1
Испытание на адгезию
2.7
П-2
Испытание изоляции провода на механическую прочность истиранием иглой диаметром 0,23 мм
2.8
П-3
Испытание изоляции провода на механическую прочность иглой диаметром 0,4 мм после пребывания в толуоле
2.9
П-4
Испытание изоляции на термопластичность
2.10
П-5
Испытание изоляции на эластичность после пребывания в термостате
2.5
3.3.2. Для проведения испытаний составляют выборку из катушек с проводом, прошедших приемо-сдаточные испытания.
В состав выборки включают катушки с проводом следующих диапазонов диаметров: от 0,020 до 0,090 мм; св. 0,090 до 0,200 мм; св. 0,200 до 0,425 мм; св. 0,425 до 1,600 мм; св. 1,600 до 2,500 мм.
3.3.3. При проведении испытаний проводов применяют выборочный двухступенчатый контроль с объемом выборки n1 = n2 = 3 катушкам, составленным случайным образом.
Для первой выборки приемочное число С1 = 0, браковочное число С2 = 2.
При числе дефектных катушек в первой выборке, равном 1, проверяется вторая выборка. Приемочное число суммарной (n1 и n2) выборки С3 = 1.
3.3.4. После проверки первой выборки продукция считается соответствующей требованиям, если число дефектных катушек равно 0, и не соответствующей требованиям, если число дефектных катушек равно или более 2. После проверки второй выборки продукция считается соответствующей требованиям, если общее число дефектных катушек в первой и второй выборках равно 1, и не соответствующей требованиям, если общее число дефектных катушек равно или более 2.
При получении неудовлетворительных результатов испытаний приемку провода прекращают. После устранения причин дефектов и получения положительных результатов периодических испытаний приемка провода должна быть возобновлена.
3.3.5. Испытания проводят с периодичностью 3 мес.
3.3.6. Испытания по пп. 2.15; 2.16 не проводятся. Указанные требования обеспечиваются конструкцией провода и применяемыми материалами.
3.4. Правила проведения типовых испытаний и входного контроля качества проводов потребителем должны соответствовать требованиям ГОСТ 26615-85.
4. МЕТОДЫ КОНТРОЛЯ
4.1. Методы контроля проводов должны соответствовать требованиям ГОСТ 26615-85 с дополнениями, изложенными в настоящем разделе.
4.2. Испытание изоляции проводов напряжением (п. 2.11) проводят по ГОСТ 14340.7-74 для проводов с номинальным диаметром проволоки до 0,100 мм включительно по способу А, для проводов с диаметром проволоки свыше 0,100 мм - по способу Б, при этом четыре образца из пяти должны выдержать испытание на пробивное напряжение.
Разд. 3, 4. (Измененная редакция, Изм. N 2).
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Упаковка, маркировка, транспортирование и хранение провода - по ГОСТ 18690-82 с дополнениями, указанными в пп. 5.2, 5.3 и 5.4.
(Измененная редакция, Изм. N 1).
5.2. Для намотки провода должны использоваться катушки по нормативно-технической документации.
Каждая катушка с проводом должна быть снабжена ярлыком, на котором должны быть указаны:
а) товарный знак предприятия-изготовителя;
б) условное обозначение провода;
в) дата изготовления (год, месяц);
г) штамп ОТК;
д) табельный номер рабочего.
(Измененная редакция, Изм. N 2).
5.3. В каждый ящик с проводом или контейнер должен быть вложен документ, в котором указаны:
а) товарный знак предприятия-изготовителя;
б) марка провода;
в) номинальный диаметр проволоки в миллиметрах;
г) масса брутто и нетто ящика в килограммах;
д) обозначение настоящего стандарта;
е) число катушек в ящике.
Масса брутто ящика не должна превышать 100 кг. По требованию потребителя допускается масса брутто не более 50 кг.
5.4. Провода должны храниться в соответствии с группой условий хранения I Л по ГОСТ 15150-69.
(Введен дополнительно, Изм. N 1).
5.5. Условия транспортирования проводов должны соответствовать условиям хранения 5 (ОЖ4) по ГОСТ 15150-69.
(Измененная редакция, Изм. N 2).
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель гарантирует соответствие провода требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения.
Гарантийный срок хранения проводов - 1 год со дня изготовления.
(Измененная редакция, Изм. N 1).
Приложение 1
Справочное
РАСЧЕТНАЯ МАССА 1 км ПРОВОДА
Номинальный диаметр проволоки, мм
Масса провода, кг/км, марки
Номинальный диаметр проволоки, мм
Масса провода, кг/км, марки
ПЭВ-1
ПЭВ-2
ПЭВ-1
ПЭВ-2
0,020
0,003
0,500
1,78
1,79
0,025
0,005
-
0,530
2,00
2,01
0,032
0,007
-
0,560
2,24
2,25
0,040
0,012
-
0,600
2,57
2,58
0,045
0,015
-
0,630
2,83
2,85
0,050
0,019
0,019
0,670
3,20
3,22
0,060
0,023
0,028
0,690
3,40
3,42
0,063
0,028
0,029
0,710
3,58
3,61
0,071
0,038
0,039
0,750
4,00
4,03
0,080
0,049
0,050
0,770
4,22
4,25
0,090
0,062
0,063
0,800
4,55
4,57
0,100
0,075
0,076
0,830
4,89
4,91
0,112
0,093
0,094
0,850
5,13
5,15
0,120
0,107
0,108
0,900
5,75
5,78
0,125
0,116
0,117
0,930
6,14
6,17
0,130
0,127
0,131
0,950
6,41
6,43
0,140
0,144
0,145
1,00
7,12
7,14
0,150
0,165
0,166
1,06
7,99
8,02
0,160
0,188
0,189
1,08
8,29
8,33
0,170
0,212
0,213
1,12
8,92
8,94
0,180
0,236
0,237
1,18
9,89
9,91
0,190
0,263
0,264
1,25
11,08
11,10
0,200
0,290
0,292
1,32
12,32
12,41
0,210
0,319
0,322
1,40
13,89
13,92
0,224
0,364
0,366
1,45
14,91
14,91
0,236
0,404
0,406
1,50
15,90
15,94
0,250
0,452
0,454
1,56
17,20
17,20
0,265
0,508
0,510
1,60
18,1
18,1
0,280
0,565
0,568
1,70
20,4
20,4
0,300
0,649
0,652
1,80
22,9
22,9
0,315
0,690
0,693
1,90
25,5
25,5
0,335
0,780
0,784
2,00
28,2
28,2
0,355
0,876
0,884
2,12
31,7
31,8
0,380
1,004
1,013
2,24
35,4
35,4
0,400
1,14
1,15
2,36
39,3
39,3
0,425
1,29
1,30
2,44
42,0
42,0
0,450
1,44
1,45
2,50
44,1
44,1
0,475
1,62
1,64
(Измененная редакция, Изм. N 1, 2).
Приложение 1а
КОДЫ ОКП И КЧ
Таблица 1
Номинальный диаметр проволоки, мм
Код ОКП
КЧ
Номинальный диаметр проволоки, мм
Код ОКП
КЧ
ПЭВ-1
35 9113 1300
10
0,475
35 9113 1352
09
0,020
35 9113 1303
07
0,500
35 9113 1353
08
0,025
35 9113 1305
05
0,530
35 9113 1354
07
0,030
35 9113 1307
03
0,560
35 9113 1356
05
0,032
35 9113 1308
02
0,600
35 9113 1357
04
0,040
35 9113 1311
07
0,630
35 9113 1358
03
0,045
35 9113 1313
05
0,670
35 9113 1360
09
0,050
35 9113 1314
04
0,690
35 9113 1361
08
0,060
35 9113 1315
03
0,710
35 9113 1363
06
0,063
35 9113 1316
02
0,750
35 9113 1364
05
0,071
35 9113 1318
00
0,770
35 9113 1365
04
0,080
35 9113 1319
10
0,800
35 9113 1366
03
0,090
35 9113 1320
06
0,830
35 9113 1367
02
0,100
35 9113 1321
05
0,850
35 9113 1368
01
0,112
35 9113 1323
03
0,900
35 9113 1369
00
0,120
35 9113 1324
02
0,930
35 9113 1370
07
0,125
35 9113 1325
01
0,950
35 9113 1371
06
0,130
35 9113 1326
00
1,000
35 9113 1372
05
0,140
35 9113 1327
10
1,060
35 9113 1373
04
0,150
35 9113 1328
09
1,080
35 9113 1374
03
0,160
35 9113 1329
08
1,120
35 9113 1375
02
0,170
35 9113 1330
04
1,180
35 9113 1376
01
0,180
35 9113 1331
03
1,250
35 9113 1377
00
0,190
35 9113 1332
02
1,320
35 9113 1378
10
0,200
35 9113 1333
01
1,400
35 9113 1379
09
0,210
35 9113 1334
00
1,450
35 9113 1380
05
0,224
35 9113 1336
09
1,500
35 9113 1381
04
0,236
35 9113 1338
07
1,560
35 9113 1382
03
0,250
35 9113 1339
06
1,600
35 9113 1383
02
0,265
35 9113 1340
02
1,700
35 9113 1384
01
0,280
35 9113 1341
01
1,800
35 9113 1385
00
0,300
35 9113 1342
00
1,900
35 9113 1386
10
0,315
35 9113 1343
10
2,000
35 9113 1387
09
0,335
35 9113 1344
09
2,120
35 9113 1388
08
0,355
35 9113 1346
07
2,240
35 9113 1389
07
0,380
35 9113 1348
05
2,360
35 9113 1390
03
0,400
35 9113 1349
04
2,440
35 9113 1391
02
0,425
35 9113 1350
00
2,500
35 9113 1392
01
0,450
35 9113 1351
10
Таблица 2
Номинальный диаметр проволоки, мм
Код ОКП
КЧ
Номинальный диаметр проволоки, мм
КОД ОКП
КЧ
ПЭВ-2
35 9113 1400
07
0,560
35 9113 1456
02
0,050
35 9113 1414
01
0,600
35 9113 1457
01
0,060
35 9113 1415
00
0,630
35 9113 1458
00
0,063
35 9113 1416
10
0,670
35 9113 1460
06
0,071
35 9113 1418
08
0,690
35 9113 1461
05
0,080
35 9113 1419
07
0,710
35 9113 1463
03
0,090
35 9113 1420
03
0,750
35 9113 1464
02
0,100
35 9113 1421
02
0,770
35 9113 1465
01
0,112
35 9113 1423
00
0,800
35 9113 1466
00
0,120
35 9113 1424
10
0,830
35 9113 1467
10
0,125
35 9113 1425
09
0,850
35 9113 1468
09
0,130
35 9113 1426
08
0,900
35 9113 1469
08
0,140
35 9113 1427
07
0,930
35 9113 1470
04
0,150
35 9113 1428
06
0,950
35 9113 1471
03
0,160
35 9113 1429
05
1,000
35 9113 1472
02
0,170
35 9113 1430
01
1,060
35 9113 1473
01
0,180
35 9113 1431
00
1,080
35 9113 1474
00
0,190
35 9113 1432
10
1,120
35 9113 1475
10
0,200
35 9113 1433
09
1,180
35 9113 1476
09
0,210
35 9113 1434
08
1,250
35 9113 1477
08
0,224
35 9113 1436
06
1,320
35 9113 1478
07
0,236
35 9113 1438
04
1,400
35 9113 1479
06
0,250
35 9113 1439
03
1,450
35 9113 1480
02
0,265
35 9113 1440
10
1,500
35 9113 1481
01
0,280
35 9113 1441
09
1,560
35 9113 1482
00
0,300
35 9113 1442
08
1,600
35 9113 1483
10
0,315
35 9113 1443
07
1,700
35 9113 1484
09
0,335
35 9113 1444
06
1,800
35 9113 1485
08
0,355
35 9113 1446
04
1,900
35 9113 1486
07
0,380
35 9113 1448
02
2,000
35 9113 1487
06
0,400
35 9113 1449
01
2,120
35 9113 1488
05
0,425
35 9113 1450
08
2,240
35 9113 1489
04
0,450
35 9113 1451
07
2,360
35 9113 1490
00
0,475
35 9113 1452
06
2,440
35 9113 1491
10
0,500
35 9113 1453
05
2,500
35 9113 1492
09
0,530
35 9113 1454
04
(Введено дополнительно, Изм. N 1).
Приложение 2
Справочное
ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ 1 м ПРОВОЛОКИ ПРОВОДА
Номинальный диаметр проволоки, мм
Электрическое сопротивление 1 м проволоки, Ом
Номинальный диаметр проволоки, мм
Электрическое сопротивление 1 м проволоки, Ом
0,020
54,905
0,500
0,087848
0,025
35,139
0,530
0,078177
0,032
21,445
0,560
0,070032
0,040
13,726
0,600
0,061000
0,045
10,845
0,630
0,055328
0,050
8,7848
0,670
0,048919
0,060
6,1005
0,690
0,046125
0,063
5,5331
0,710
0,043566
0,071
4,3563
0,750
0,039044
0,080
3,4316
0,770
0,037038
0,090
2,7113
0,800
0,034316
0,100
2,1962
0,830
0,031877
0,112
1,7508
0,850
0,030398
0,120
1,5252
0,900
0,027113
0,125
1,4254
0,930
0,025390
0,130
1,2994
0,950
0,024335
0,140
1,1205
1,00
0,021962
0,150
0,9760
1,06
0,019546
0,160
0,85788
1,08
0,018823
0,170
0,75986
1,12
0,017508
0,180
0,67783
1,18
0,015773
0,190
0,60831
1,25
0,014056
0,200
0,54905
1,32
0,012605
0,210
0,49796
1,40
0,011205
0,224
0,43772
1,45
0,010445
0,236
0,39428
1,50
0,0097607
0,250
0,35139
1,56
0,0090230
0,265
0,31271
1,60
0,0085788
0,280
0,28013
1,70
0,0075994
0,300
0,24400
1,80
0,0067783
0,315
0,22132
1,90
0,0060837
0,335
0,19568
2,00
0,0054905
0,355
0,17434
2,12
0,0048863
0,380
0,15208
2,24
0,0043772
0,400
0,13726
2,36
0,0042999
0,425
0,12158
2,44
0,0036890
0,450
0,10845
2,50
0,0035139
0,475
0,097329
(Измененная редакция, Изм. N 1, 2).
Приложение 3
Справочное
ГРАФИК ЗАВИСИМОСТИ СРЕДНЕГО РЕСУРСА ПРОВОДОВ ОТ ТЕМПЕРАТУРЫ
