"ГОСТ 25348-82. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм"
(утв. Постановлением Госстандарта СССР от 21.07.1982 N 2765)
(ред. от 01.10.1988)

"ГОСТ 25348-82. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм"
(утв. Постановлением Госстандарта СССР от 21.07.1982 N 2765)
(ред. от 01.10.1988)

Содержание

ГОСТ 25348-82. Межгосударственный стандарт. Основные нормы взаимозаменяемости. Единая система допусков и посадок. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм
Информационные данные
1. Допуски и основные отклонения
2. Поля допусков
Приложение. Рекомендуемые посадки
Утвержден и введен в действие
Постановлением Госстандарта СССР
от 21 июля 1982 г. N 2765
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ЕДИНАЯ СИСТЕМА ДОПУСКОВ И ПОСАДОК
РЯДЫ ДОПУСКОВ, ОСНОВНЫХ ОТКЛОНЕНИЙ
И ПОЛЯ ДОПУСКОВ ДЛЯ РАЗМЕРОВ СВЫШЕ 3150 ММ
Basic norms of interchangebility,
Unified sistem of tolerances and fits.
Serics of tolerances, basic devations
and tolerance zones for sizes over 3150 mm
ГОСТ 25348-82
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1988 г.)
Группа Г12
МКС 17.040.10
21.020
Дата введения
1 июля 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством станкостроительной и инструментальной промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 21.07.82 N 2765.
3. Введен впервые.
4. Стандарт полностью соответствует СТ СЭВ 177-75.
5. Ссылочные нормативно-технические документы
─────────────────────────────────────────┬────────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
─────────────────────────────────────────┼────────────────────────
ГОСТ 25346-89 │Вводная часть;
│1.2.2; 1.3.1
6. Издание с Изменением N 1, утвержденным в октябре 1988 г. (ИУС 1-89).
Настоящий стандарт распространяется на гладкие сопрягаемые и несопрягаемые элементы деталей с номинальными размерами свыше 3150 до 10000 мм и устанавливает ряды допусков и основных отклонений, поля допусков и рекомендуемые посадки таких элементов.
Основные положения Единой системы допусков и посадок (ЕСДП), термины, правила образования полей допусков и обозначения - по ГОСТ 25346.
(Измененная редакция, Изм. N 1).
1. ДОПУСКИ И ОСНОВНЫЕ ОТКЛОНЕНИЯ
1.1. Интервалы номинальных размеров
1.1.1. Допуски и основные отклонения установлены в интервалах номинальных размеров, приведенных в табл. 1.
Таблица 1
Интервалы номинальных размеров
мм
Основные
интервалы
Промежуточные
интервалы
Основные
интервалы
Промежуточные
интервалы
Св.
До
Св.
До
Св.
До
Св.
До
3150
4000
3150
3550
5000
6300
5000
5600
3550
4000
5600
6300
4000
5000
4000
4500
6300
8000
6300
7100
4500
5000
7100
8000
8000
10000
8000
9000
9000
10000
1.1.2. Промежуточные интервалы размеров применяются:
для валов с основными отклонениями с, cd, r ... u;
для отверстий с основными отклонениями С, CD, R ... U.
1.1.1, 1.1.2. (Измененная редакция, Изм. N 1).
1.2. Квалитеты и допуски
1.2.1. Устанавливаются 20 квалитетов: 01, 0, 1 ... 18.
(Измененная редакция, Изм. N 1).
1.2.2. Формулы допусков и правила округления значений допусков - по ГОСТ 25346 (разд. 3).
1.2.3. Числовые значения допусков приведены в табл. 2.
Таблица 2
┌─────────┬─────────────────────────────────────────────────────────────────────────────────────┐
│Интервал │ Квалитет │
│размеров,├───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬────┬────┬────┬───┬───┬────┬────┬────┬───┬───┤
│ мм │01 │ 0 │ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │ 10 │ 11 │12 │13 │ 14 │ 15 │ 16 │17 │18 │
│ ├───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴────┴────┴───┴───┴────┴────┴────┴───┴───┤
│ │ Допуск │
│ ├───────────────────────────────────────┬─────────────────────────────────────────────┤
│ │ мкм │ мм │
├─────────┼───┬───┬───┬───┬───┬───┬───┬───┬───┬───┼────┬────┬────┬───┬───┬────┬────┬────┬───┬───┤
│Св. 3150 │16 │23 │33 │ 45│ 60│ 84│115│165│260│410│0,66│1,05│1,65│2,6│4,1│ 6,6│10,5│16,5│26 │41 │
│до 4000 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├─────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼───┼───┼────┼────┼────┼───┼───┤
│Св. 4000 │20 │28 │40 │ 55│ 74│100│140│200│320│500│0,80│1,30│2,00│3,2│5,0│ 8,0│13,0│20,0│32 │50 │
│до 5000 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├─────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼───┼───┼────┼────┼────┼───┼───┤
│Св. 5000 │25 │35 │49 │ 67│ 92│125│170│250│400│620│0,98│1,55│2,50│4,0│6,2│ 9,8│15,5│25,0│40 │62 │
│до 6300 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├─────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼───┼───┼────┼────┼────┼───┼───┤
│Св. 6300 │31 │43 │62 │ 84│115│155│215│310│490│760│1,20│1,95│3,10│4,9│7,6│12,0│19,5│31,0│49 │76 │
│до 8000 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
├─────────┼───┼───┼───┼───┼───┼───┼───┼───┼───┼───┼────┼────┼────┼───┼───┼────┼────┼────┼───┼───┤
│Св. 8000 │38 │53 │76 │105│140│195│270│380│600│940│1,50│2,40│3,80│6,0│9,4│15,0│24,0│38,0│60 │94 │
│до 10000 │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
└─────────┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴────┴────┴────┴───┴───┴────┴────┴────┴───┴───┘
(Измененная редакция, Изм. N 1).
1.3. Основные отклонения
1.3.1. Формулы основных отклонений и правила округления значений отклонений - по ГОСТ 25346 (разд. 3).
1.3.2. Числовые значения основных отклонений валов и отверстий приведены в табл. 3 и 4.
Таблица 3
Значения основных отклонений валов в мкм
─────────────┬─────────────────────────────────────────────────────────────
Интервал │ Обозначение основного отклонения вала
размеров, мм ├────┬────┬───┬───┬───┬──┬──────────┬───┬─────┬───┬─────┬─────
│ с │ cd │ d │е │ f │h │ js │ p │ r │ s │ t │ u
├────┴────┴───┴───┴───┴──┼──────────┼───┴─────┴───┴─────┴─────
│Верхнее отклонение вала │Предельные│ Нижнее отклонение вала
│ es со знаком минус (-) │отклонения│ ei со знаком плюс (+)
─────────────┼────┬────┬───┬───┬───┬──┤ IT ├───┬────┬────┬─────┬─────
Св. 3150 до │2800│1250│580│320│160│0 │+/- --- │290│ 680│1600│2400 │3600
3550│ │ │ │ │ │ │ 2 │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├────┼────┼─────┼─────
Св. 3550 до │3100│1350│ │ │ │ │ │ │ 720│1750│2600 │4000
4000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼────┼────┼─────┼─────
Св. 4000 до │3500│1500│640│350│175│0 │ │360│ 840│2000│3000 │4600
4500│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├────┼────┼─────┼─────
Св. 4500 до │3900│1600│ │ │ │ │ │ │ 900│2200│3300 │5000
5000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼────┼────┼─────┼─────
Св. 5000 до │4300│1750│720│380│190│0 │ │440│1050│2500│3700 │5600
5600│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├────┼────┼─────┼─────
Св. 5600 до │4800│1850│ │ │ │ │ │ │1100│2800│4100 │6400
6300│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼────┼────┼─────┼─────
Св. 6300 до │5400│2100│800│420│210│0 │ │540│1300│3200│4700 │7200
7100│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├────┼────┼─────┼─────
Св. 7100 до │6200│2200│ │ │ │ │ │ │1400│3500│5200 │8000
8000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼────┼────┼─────┼─────
Св. 8000 до │6800│2400│880│460│230│0 │ │680│1650│4000│6000 │9000
9000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├────┼────┼─────┼─────
Св. 9000 до │7600│2600│ │ │ │ │ │ │1750│4400│6600 │10000
10000 │ │ │ │ │ │ │ │ │ │ │ │
Таблица 4
Значения основных отклонений отверстий в мкм
─────────────┬─────────────────────────────────────────────────────────────
Интервал │ Обозначение основного отклонения отверстия
размеров, мм ├────┬─────┬───┬──┬───┬──┬──────────┬───┬─────┬────┬─────┬────
│ С │ CD │ D │Е │ F │H │ JS │ P │ R │ S │ T │ U
├────┴─────┴───┴──┴───┴──┼──────────┼───┴─────┴────┴─────┴────
│ Нижнее отклонение │Предельные│ Верхнее отклонение
│ отверстия EI со знаком │отклонения│ отверстия ES со знаком
│ плюс (+) │ IT │ минус (-)
─────────────┼────┬────┬───┬───┬───┬──┤+/- --- ├───┬─────┬────┬────┬─────
Св. 3150 до │2800│1250│580│320│160│0 │ 2 │290│ 680 │1600│2400│ 3600
3550│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├─────┼────┼────┼─────
Св. 3550 до │3100│1350│ │ │ │ │ │ │ 720 │1750│2600│ 4000
4000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼─────┼────┼────┼─────
Св. 4000 до │3500│1500│640│350│175│0 │ │360│ 840 │2000│3000│ 4600
4500│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├─────┼────┼────┼─────
Св. 4500 до │3900│1600│ │ │ │ │ │ │ 900 │2200│3300│ 5000
5000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼─────┼────┼────┼─────
Св. 5000 до │4300│1750│720│380│190│0 │ │440│1050 │2500│3700│ 5600
5600│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├─────┼────┼────┼─────
Св. 5600 до │4800│1850│ │ │ │ │ │ │1100 │2800│4100│ 6400
6300│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼─────┼────┼────┼─────
Св. 6300 до │5400│2100│800│420│210│0 │ │540│1300 │3200│4700│ 7200
7100│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├─────┼────┼────┼─────
Св. 7100 до │6200│2200│ │ │ │ │ │ │1400 │3500│5200│ 8000
8000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┼───┼───┼───┼──┤ ├───┼─────┼────┼────┼─────
Св. 8000 до │6800│2400│880│460│230│0 │ │680│1650 │4000│6000│ 9000
9000│ │ │ │ │ │ │ │ │ │ │ │
─────────────┼────┼────┤ │ │ │ │ │ ├─────┼────┼────┼─────
Св. 9000 до │7600│2600│ │ │ │ │ │ │1750 │4400│6600│10000
10000│ │ │ │ │ │ │ │ │ │ │ │
(Измененная редакция, Изм. N 1).
2. ПОЛЯ ДОПУСКОВ
2.1. Поля допусков общего применения приведены в табл. 5 и 6.
Таблица 5
Поля допусков валов
┌─────────┬──────────────────────────────────────────────────────┐
│Квалитеты│ Основные отклонения │
│ ├────┬────┬────┬───┬───┬────┬─────┬────┬───┬───┬───┬───┤
│ │ c │ cd │ d │ e│ f│ h │ js │ p │ r │ s│ t │ u │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 01 │ │ │ │ │ │h01*│js01*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 0 │ │ │ │ │ │h0* │js0* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 1 │ │ │ │ │ │h1* │js1* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 2 │ │ │ │ │ │h2* │js2* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 3 │ │ │ │ │ │h3* │js3* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 4 │ │ │ │ │ │h4* │js4* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 5 │ │ │ │ │ │h5* │js5* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 6 │ │ │ │ │ │h6 │js6* │ p6 │r6 │s6 │t6 │u6 │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 7 │ │ │ │e7 │f7 │h7 │js7* │ p7 │r7 │s7 │t7 │u7 │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 8 │ │ │d8 │e8 │f8 │h8 │js8* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 9 │ │ │d9 │e9 │ │h9 │js9* │ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 10 │с10 │cd10│d10 │ │ │h10 │js10*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 11 │с11 │cd11│ │ │ │h11 │js11*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 12 │ │ │ │ │ │h12*│js12*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 13 │ │ │ │ │ │h13*│js13*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 14 │ │ │ │ │ │h14*│js14*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 15 │ │ │ │ │ │h15*│js15*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 16 │ │ │ │ │ │h16*│js16*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 17 │ │ │ │ │ │h17*│js17*│ │ │ │ │ │
├─────────┼────┼────┼────┼───┼───┼────┼─────┼────┼───┼───┼───┼───┤
│ 18 │ │ │ │ │ │h18*│js18*│ │ │ │ │ │
└─────────┴────┴────┴────┴───┴───┴────┴─────┴────┴───┴───┴───┴───┘
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 6
Поля допусков отверстий
┌─────────┬──────────────────────────────────────────────────────┐
│Квалитеты│ Основные отклонения │
│ ├───┬────┬───┬───┬───┬─────┬─────┬───┬───┬───┬────┬────┤
│ │ С │ CD │ D │ E │F │ H │ JS │ P │ R │ S │ Т │ U │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 01 │ │ │ │ │ │H01* │JS01*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 0 │ │ │ │ │ │H0* │JS0* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 1 │ │ │ │ │ │H1* │JS1* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 2 │ │ │ │ │ │H2* │JS2* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 3 │ │ │ │ │ │H3* │JS3* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 4 │ │ │ │ │ │H4* │JS4* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 5 │ │ │ │ │ │H5* │JS5* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 6 │ │ │ │ │ │H6 │JS6* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 7 │ │ │ │E7 │F7 │H7 │JS7* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 8 │ │ │D8 │E8 │F8 │H8 │JS8* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 9 │ │ │D9 │E9 │ │H9 │JS9* │ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 10 │С10│СD10│D10│ │ │H10 │JS10*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 11 │C11│CD11│ │ │ │H11 │JS11*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 12 │ │ │ │ │ │H12* │JS12*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 13 │ │ │ │ │ │H13* │JS13*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 14 │ │ │ │ │ │H14* │JS14*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 15 │ │ │ │ │ │H15* │JS15*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 16 │ │ │ │ │ │H16* │JS16*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 17 │ │ │ │ │ │H17* │JS17*│ │ │ │ │ │
├─────────┼───┼────┼───┼───┼───┼─────┼─────┼───┼───┼───┼────┼────┤
│ 18 │ │ │ │ │ │H18* │JS18*│ │ │ │ │ │
└─────────┴───┴────┴───┴───┴───┴─────┴─────┴───┴───┴───┴────┴────┘
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Поля допусков, не включенные в данный стандарт, являются специальными. Их применение допускается лишь в технически и экономически обоснованных случаях (если применение полей допусков по настоящему стандарту не обеспечивает требований, предъявляемых к изделиям) или если они предусмотрены в других государственных стандартах для соответствующих видов продукции (изделий), материалов или способов изготовления.
Примечание. Рекомендации по образованию посадок из полей допусков валов и отверстий, установленных настоящим стандартом, приведены в Приложении.
2.2. Числовые значения предельных отклонений размеров приведены в табл. 7 и 8.
Таблица 7

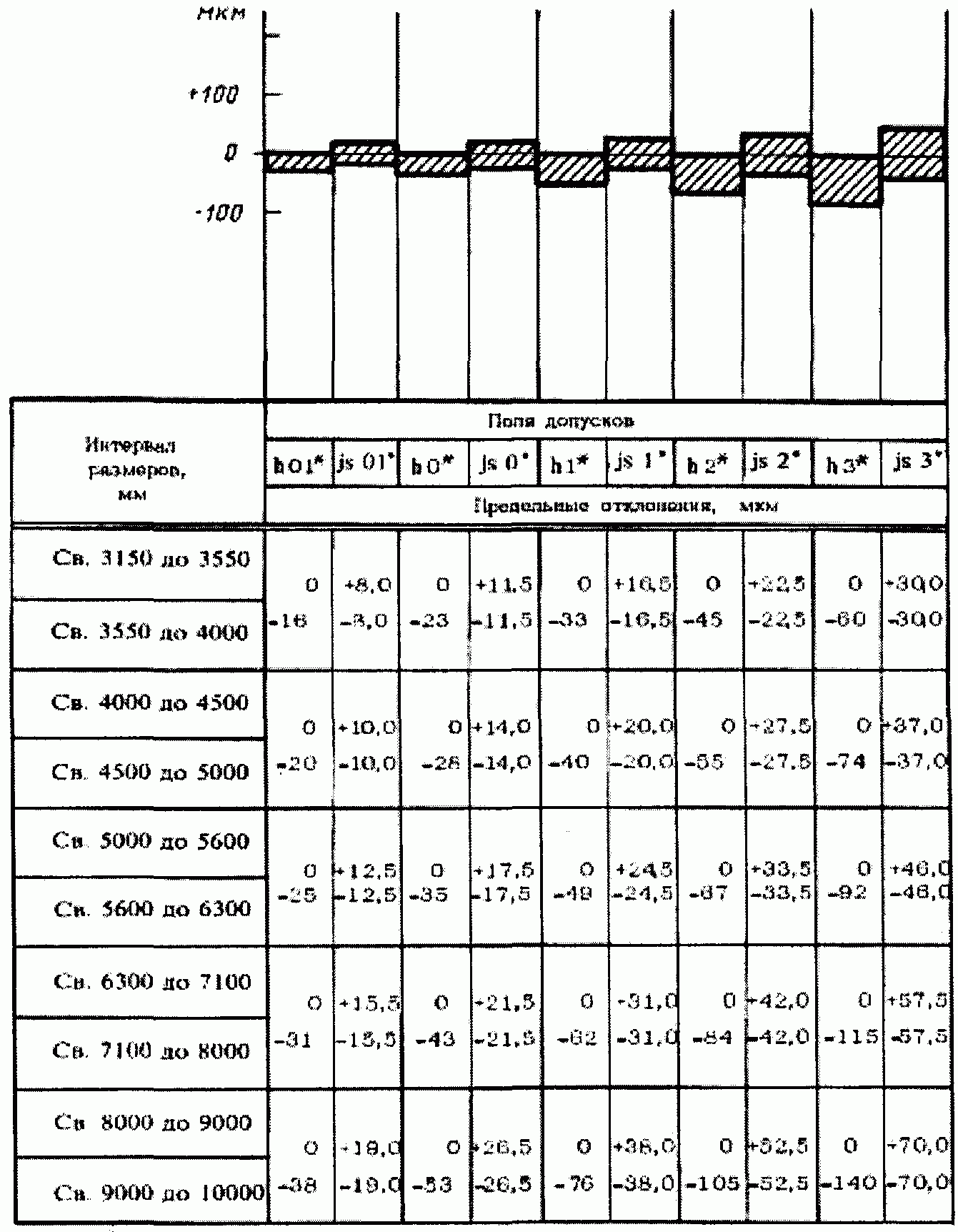

Поля допусков валов. Предельные отклонения
Квалитеты от 01 до 3

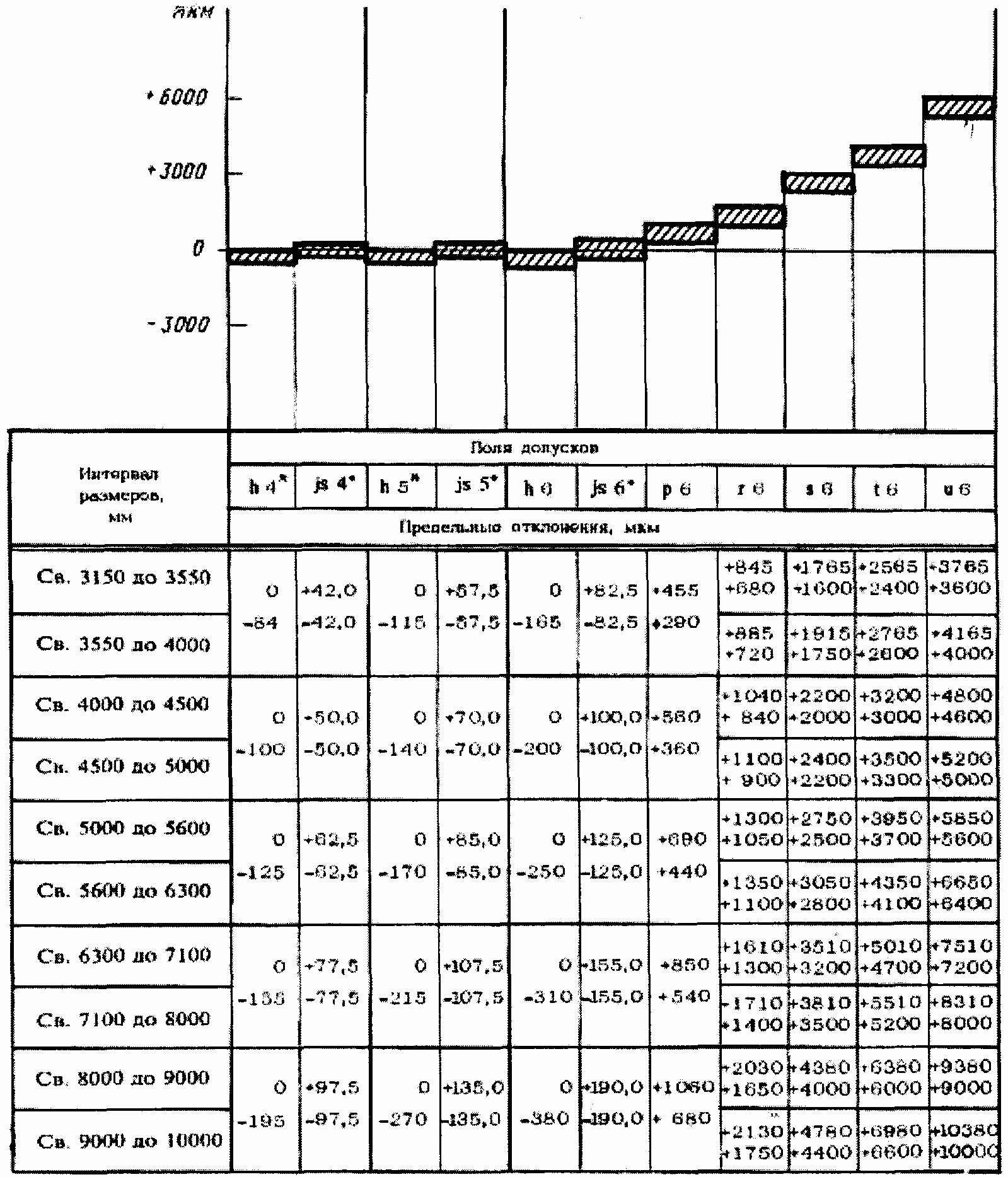

Продолжение табл. 7
Квалитеты от 4 до 6
Продолжение табл. 7
Квалитет 7

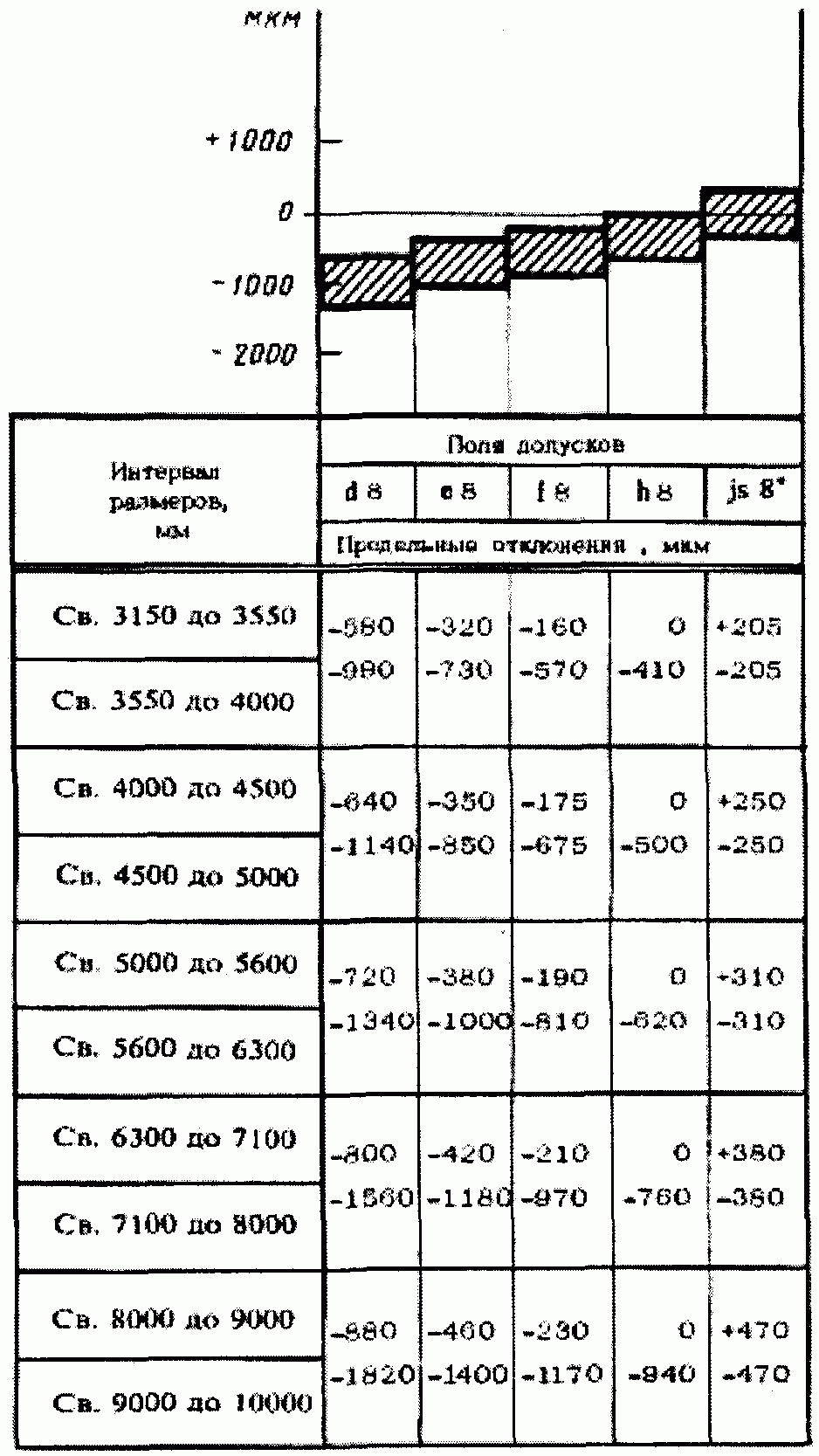

Продолжение табл. 7
Квалитет 8

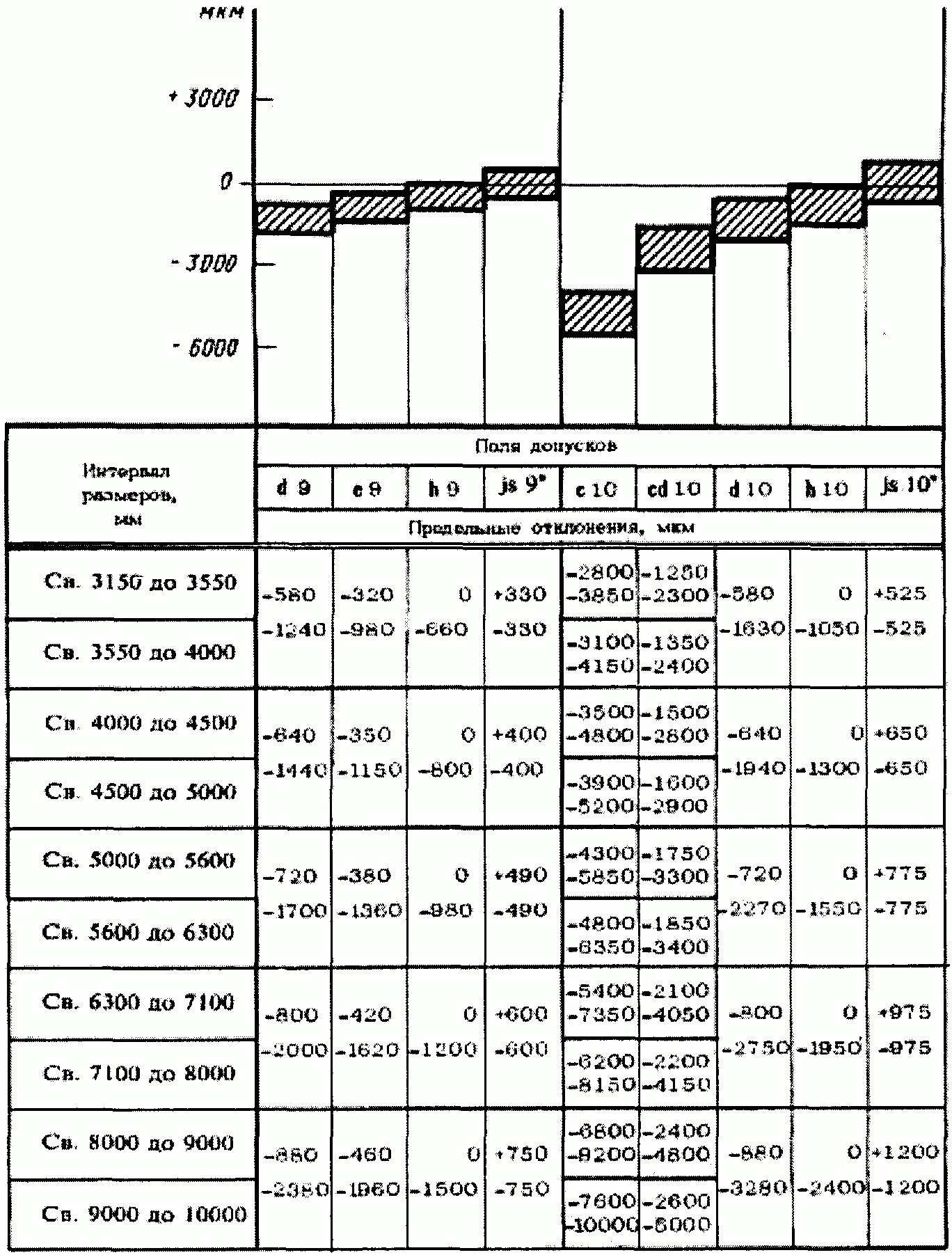

Продолжение табл. 7
Квалитеты 9 и 10
Продолжение табл. 7
Квалитеты от 11 до 13

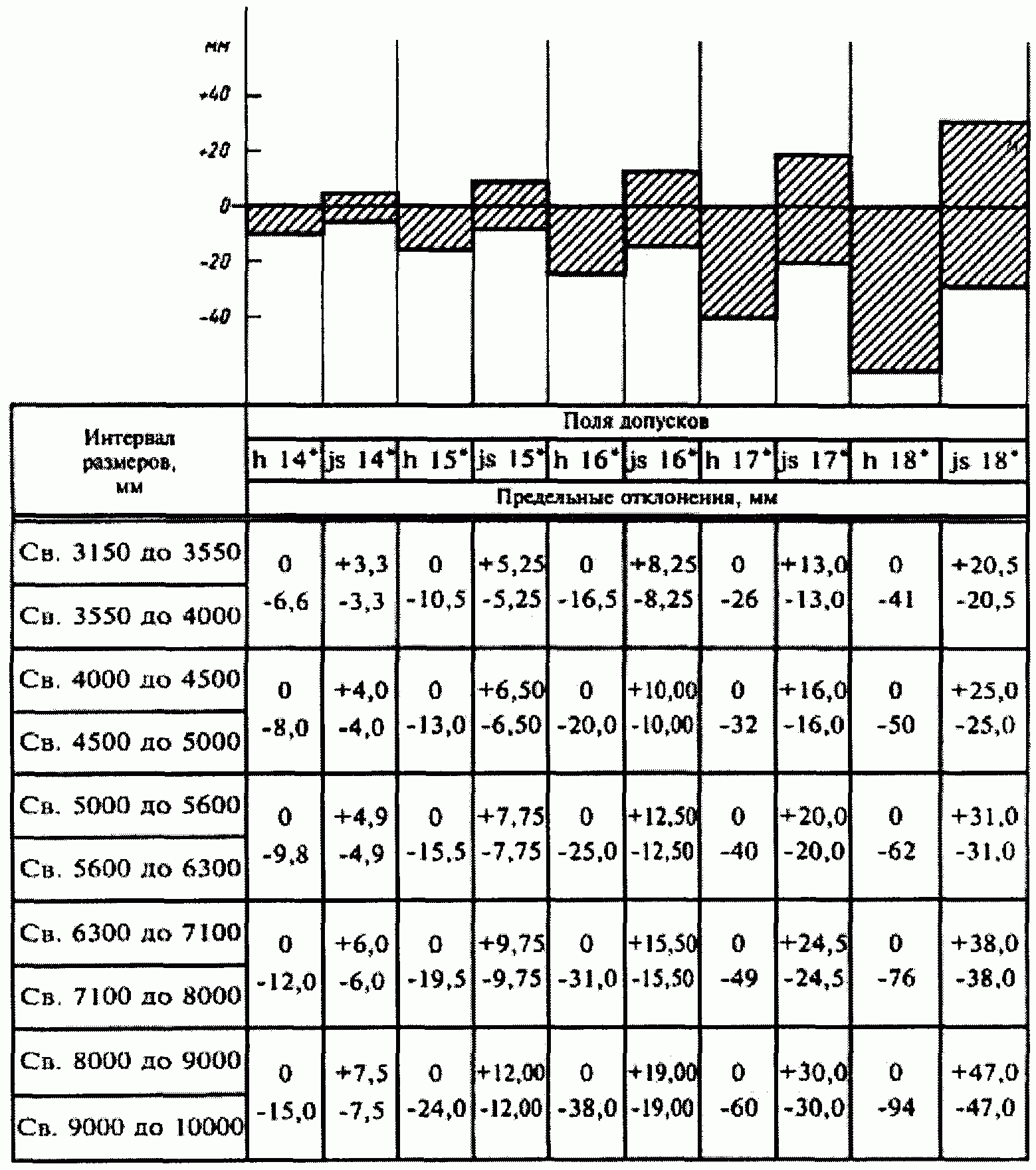

Продолжение табл. 7
Квалитеты от 14 до 18
Примечания. 1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 8

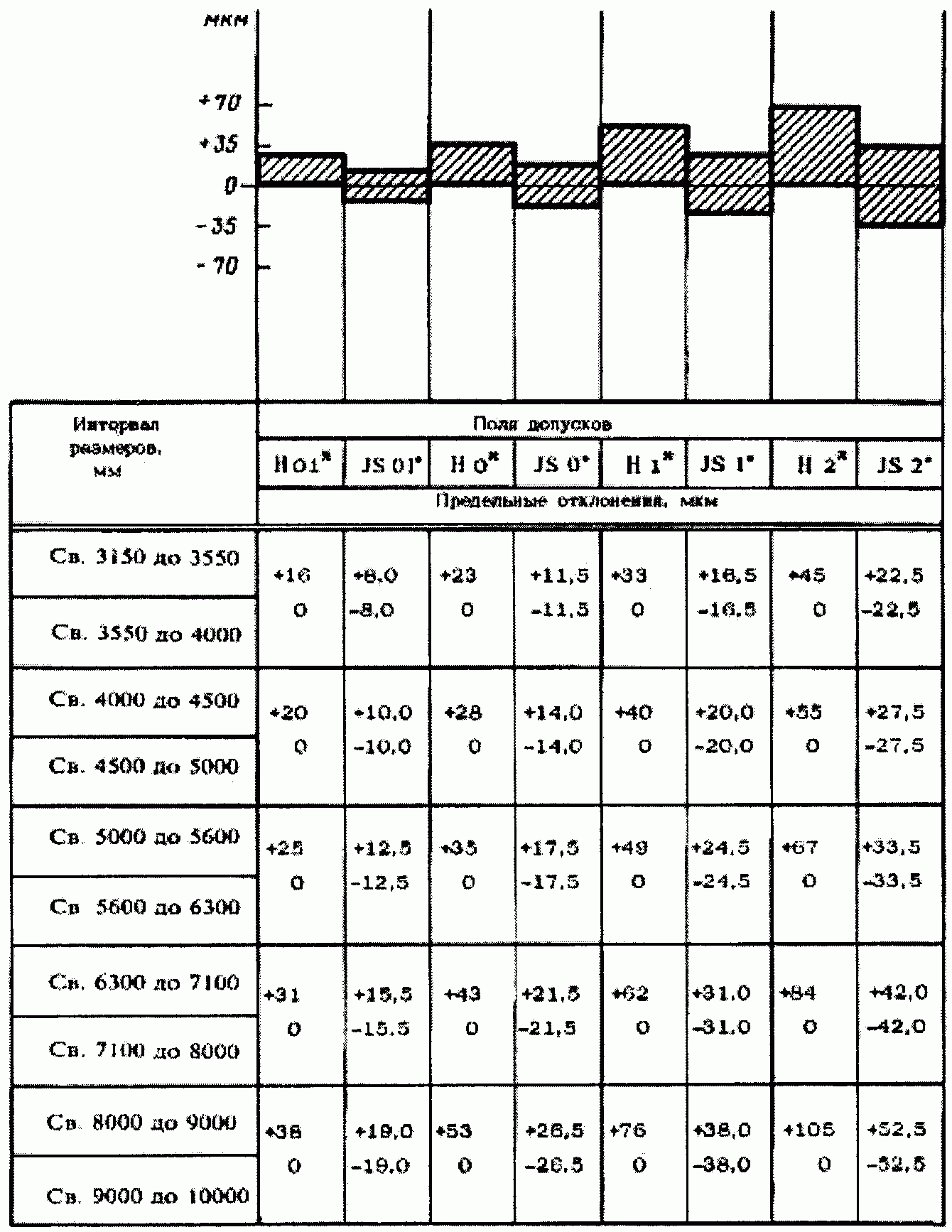

Поля допусков отверстий. Предельные отклонения
Квалитеты от 01 до 2
Продолжение табл. 8
Квалитеты от 3 до 6
Продолжение табл. 8

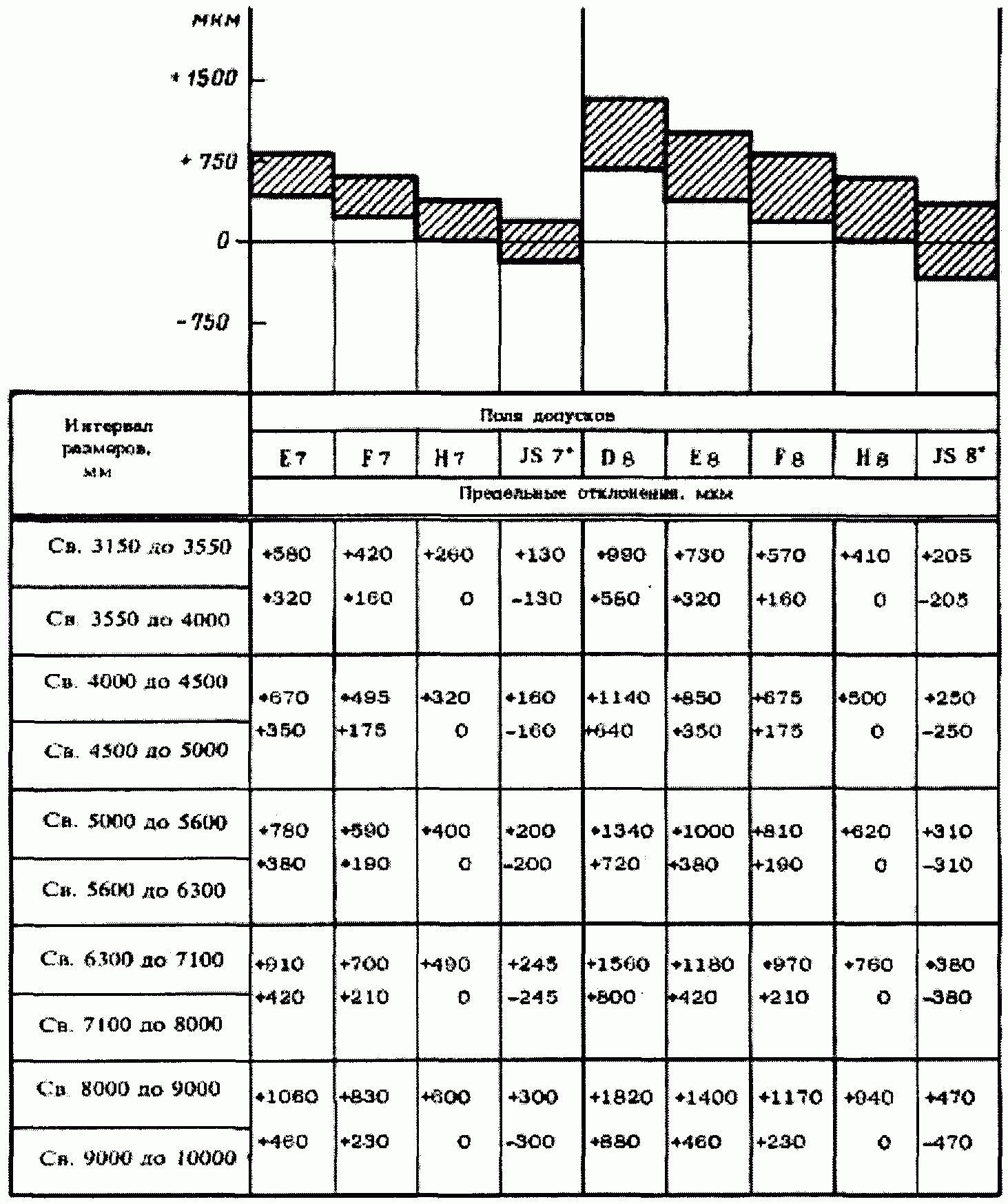

Квалитеты 7 и 8

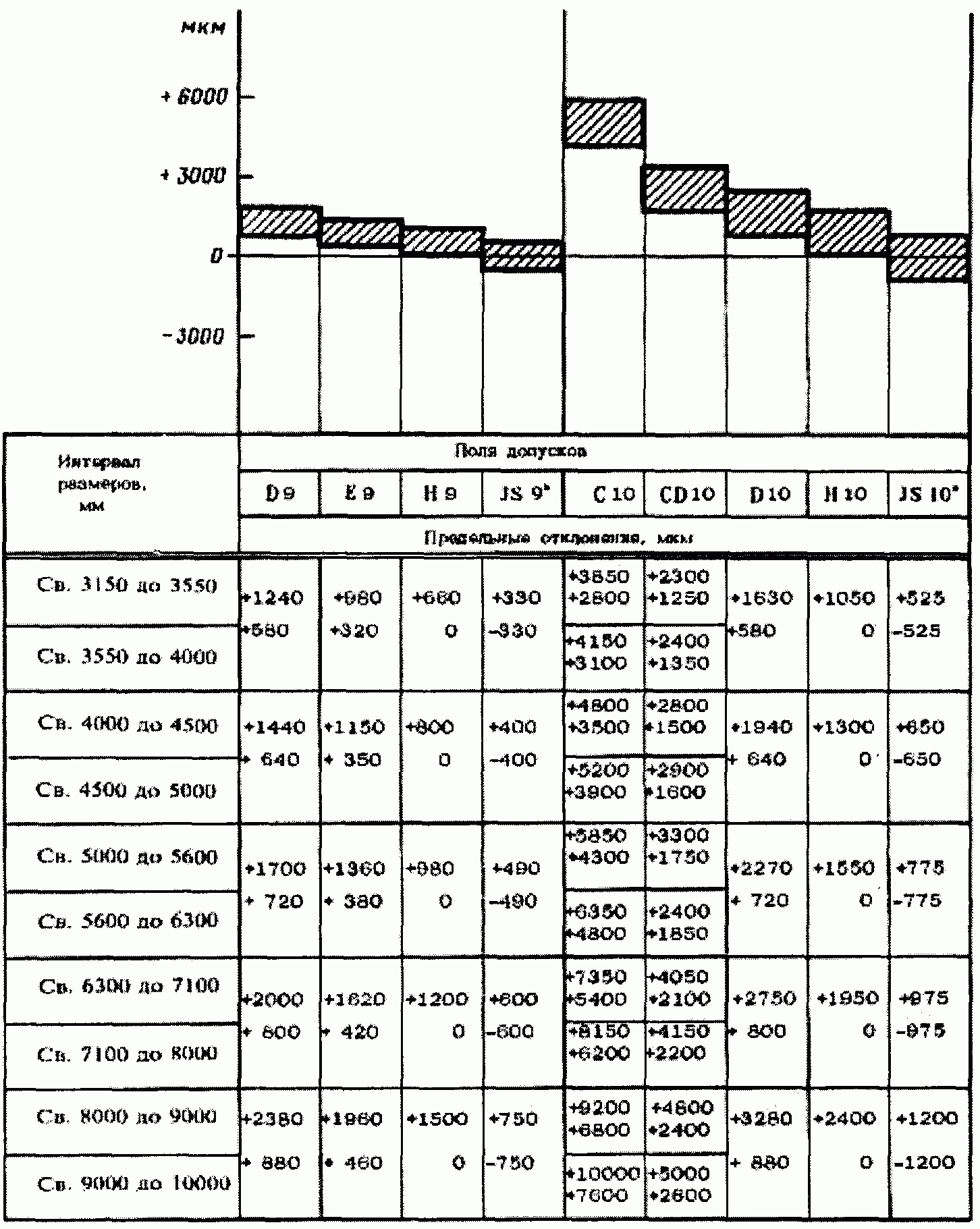

Продолжение табл. 8
Квалитеты 9 и 10
Продолжение табл. 8
Квалитеты от 11 до 13

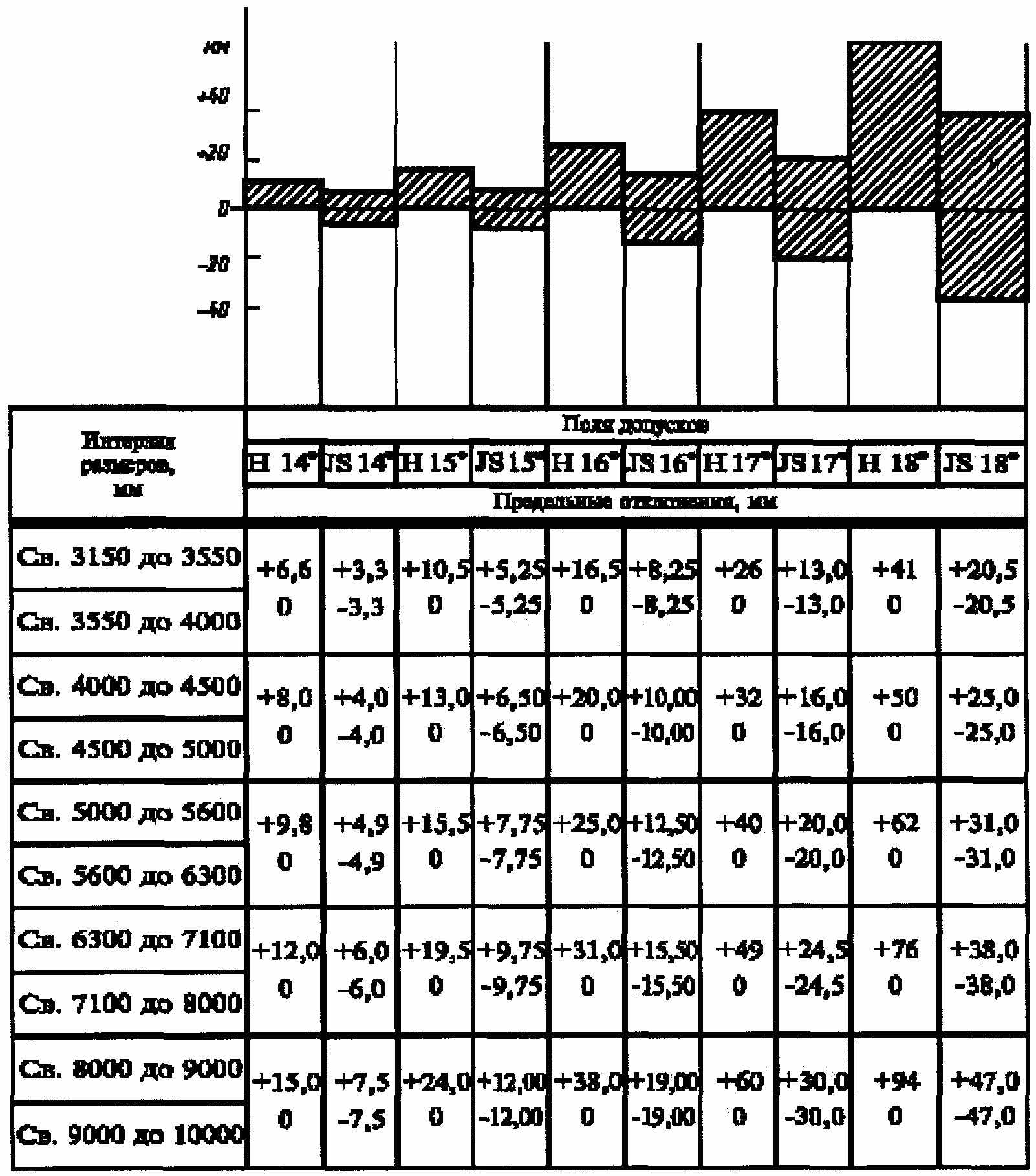

Продолжение табл. 8
Квалитеты от 14 до 18
Примечания. 1. Схемы расположения полей допусков приведены для интервала размеров св. 5000 до 5600 мм.
2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
2.1, 2.2. (Измененная редакция, Изм. N 1).
Приложение
Рекомендуемое
РЕКОМЕНДУЕМЫЕ ПОСАДКИ
1. Настоящее Приложение устанавливает рекомендуемые посадки общего применения, образованные сочетанием полей допусков валов и отверстий по данному стандарту.
2. Посадки должны назначаться, как правило, в системе отверстия согласно табл. 1 или в системе вала согласно табл. 2. Применение системы отверстия предпочтительней.
3. Кроме посадок, указанных в табл. 1 и 2, в обоснованных случаях допускается применение других посадок, образованных полями допусков валов и отверстий по настоящему стандарту.
Таблица 1
Посадки в системе отверстия
─────────┬────────────────────────────────────────────────────────
Поле │ Основные отклонения вала
допуска ├───┬────┬───┬───┬────┬────┬────┬────┬────┬────┬────┬────
основного│ с │ сd │ d │е │ f │ h │ js │ р │ r │ s │ t │ u
отверстия│ │ │ │ │ │ │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
Н6 │ - │ - │ - │- │ - │ Н6 │ - │ H6 │ H6 │ H6 │ H6 │ H6
│ │ │ │ │ │ -- │ │ -- │ -- │ -- │ -- │ --
│ │ │ │ │ │ h6 │ │ p6 │ r6 │ s6 │ t6 │ u6
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
H7 │ - │ - │ - │Н7 │ Н7 │ Н7 │ - │ Н7 │ Н7 │ Н7 │ Н7 │ Н7
│ │ │ │-- │ -- │ -- │ │ -- │ -- │ -- │ -- │ --
│ │ │ │е7 │ f7 │ h7 │ │ p7 │ r7 │ s7 │ t7 │ u7
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
H8 │ - │ - │ H8│H8 │ H8 │ H8 │ - │ - │ - │ - │ - │ -
│ │ │ --│-- │ -- │ -- │ │ │ │ │ │
│ │ │ d8│е8 │ f8 │ h8 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
H9 │ - │ - │ H9│H9 │ - │ H9 │ - │ - │ - │ - │ - │ -
│ │ │ --│-- │ │ -- │ │ │ │ │ │
│ │ │ d9│е9 │ │ h9 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
H10 │H10│ H10│H10│ - │ - │H10 │ - │ - │ - │ - │ - │ -
│---│----│---│ │ │--- │ │ │ │ │ │
│c10│cd10│d10│ │ │h10 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
H11 │H11│ H11│ - │ - │ - │H11 │ - │ - │ - │ - │ - │ -
│---│----│ │ │ │--- │ │ │ │ │ │
│c11│cd11│ │ │ │h11 │ │ │ │ │ │
Таблица 2
Посадки в системе вала
─────────┬────────────────────────────────────────────────────────
Поле │ Основное отклонение отверстия
допуска ├───┬────┬───┬───┬────┬────┬────┬────┬────┬────┬────┬────
основного│ С │ CD │ D │E │ F │ H │ JS │ P │ R │ S │ Т │ U
вала │ │ │ │ │ │ │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h6 │ - │ - │ - │- │ - │ Н6 │ - │ - │ - │ - │ - │ -
│ │ │ │ │ │ -- │ │ │ │ │ │
│ │ │ │ │ │ h6 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h7 │ - │ - │ - │E7 │ F7 │ Н7 │ - │ - │ - │ - │ - │ -
│ │ │ │-- │ -- │ -- │ │ │ │ │ │
│ │ │ │h7 │ h7 │ h7 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h8 │ - │ - │D8 │E8 │ F8 │ Н8 │ - │ - │ - │ - │ - │ -
│ │ │-- │-- │ -- │ -- │ │ │ │ │ │
│ │ │h8 │h8 │ h8 │ h8 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h9 │ - │ - │D9 │E9 │ - │ Н9 │ - │ - │ - │ - │ - │ -
│ │ │-- │-- │ │ -- │ │ │ │ │ │
│ │ │h9 │h9 │ │ h9 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h10 │С10│СD10│D10│- │ - │Н10 │ - │ - │ - │ - │ - │ -
│---│----│---│ │ │--- │ │ │ │ │ │
│h10│h10 │h10│ │ │h10 │ │ │ │ │ │
─────────┼───┼────┼───┼───┼────┼────┼────┼────┼────┼────┼────┼────
h11 │С11│СD11│ - │- │ - │Н11 │ - │ - │ - │ - │ - │ -
│---│----│ │ │ │--- │ │ │ │ │ │
│h11│h11 │ │ │ │h11 │ │ │ │ │ │
