Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. N 6078
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ВВЕРТНЫЕ
КОНСТРУКЦИЯ
End tube connections with ball nipple. Construction
ГОСТ 24488-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1989 г.)
Группа Г18
ОКП 41 9300
Срок действия
с 1 января 1982 года
до 1 января 2000 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 N 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20971-75; ГОСТ 22874-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
4
ГОСТ 21858-78
2
ГОСТ 22525-77
3
ГОСТ 23353-78
2
ГОСТ 23355-78
2
ГОСТ 23358-87
2
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 N 3180
7. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в октябре 1989 г. (ИУС 2-90)
1. Настоящий стандарт распространяется на ввертные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

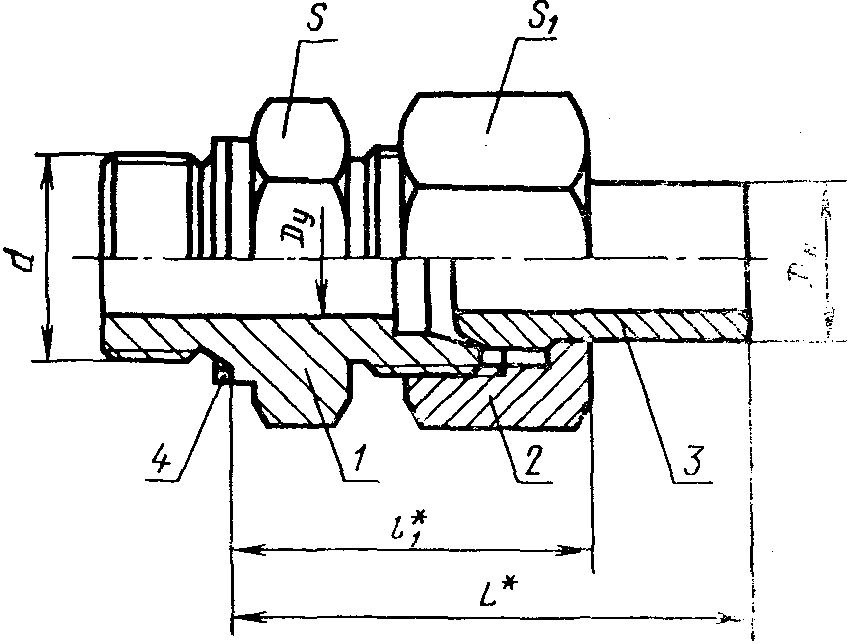

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размеры для справок
1 - штуцер по ГОСТ 21858-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - шаровой ниппель
по ГОСТ 23355-78; 4 - прокладка по ГОСТ 23358-87
Размеры, мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
Резьба d
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
метрическая
трубная
S
для резьбы
S
метрической
трубной
1
4
2,5
М8 x 1
G 1/8
38
20
12
10
14
2
5
3
12
18
6
4
М10 x 1
G 1/8
42
24
14
14
30
8
6
М12 x 1,5
G 1/4
46
26
17
19
17
49
10
8
М14 x 1,5
49
27
19
19
65
12
10
М16 x 1,5
G 3/8
52
28
22
22
90
15
12
М18 x 1,5
G 1/2
58
32
24
22
27
135
(16)
М22 x 1,5
56
30
27
30
170
18
15
58
32
32
176
22
20
М27 x 2
G 3/4
60
36
32
36
251
28
25
М33 x 2
G 1
63
38
41
41
358
(34)
32
М42 x 2
G 11/4
68
42
50
50
560
35
581
42
40
М48 x 2
G1 1/2
70
44
55
60
784
3
6
3
М12 x 1,5
G 1/4
47
29
17
19
17
57
8
4
М14 x 1,5
51
31
19
19
76
10
5
М16 x 1,5
G 3/8
53
32
22
22
105
12
6
М18 x 1,5
57
34
24
22
24
134
14
8
М20 x 1,5
G 1/2
62
38
27
27
192
16
10
М22 x 1,5
30
208
20
12
М27 x 2
G 3/4
68
45
32
36
324
25
15
М33 x 2
G1
74
49
41
46
579
30
20
М42 x 2
G1 1/4
76
52
50
50
843
38
25
М48 x 2
G1 1/2
82
60
55
60
1205
Примечания:
1. Размеры, приведенные в скобках, непредпочтительны.
2. При новом проектировании трубную резьбу применять не допускается.
3. Масса приведена для соединения с метрической резьбой и медной прокладкой.
Пример условного обозначения соединения группы 1 с Dн = 5 мм с метрической резьбой ввертной части М8 x 1:
Соединение 1 - 5 - М8 x 1 ГОСТ 24488-80
То же, с трубной резьбой ввертной части G 1/8:
Соединение 1 - 5 - G ГОСТ 24488-80
1, 2. (Измененная редакция, Изм. N 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
