Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 30 декабря 1980 г. N 6078
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПРОХОДНЫЕ
КОНСТРУКЦИЯ
Passage tube connections with ball nipple. Construction
ГОСТ 24485-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1989 г.)
Группа Г18
ОКП 41 9300
Срок действия
с 1 января 1982 года
до 1 января 2000 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 N 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20969-75; ГОСТ 22872-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
4
ГОСТ 21856-78
2
ГОСТ 22525-77
3
ГОСТ 23353-78
2
ГОСТ 23355-78
2
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 N 3180
7. Переиздание (май 1991 г.) с Изменением N 1, утвержденным в октябре 1989 г. (ИУС 2-90)
1. Настоящий стандарт распространяется на проходные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

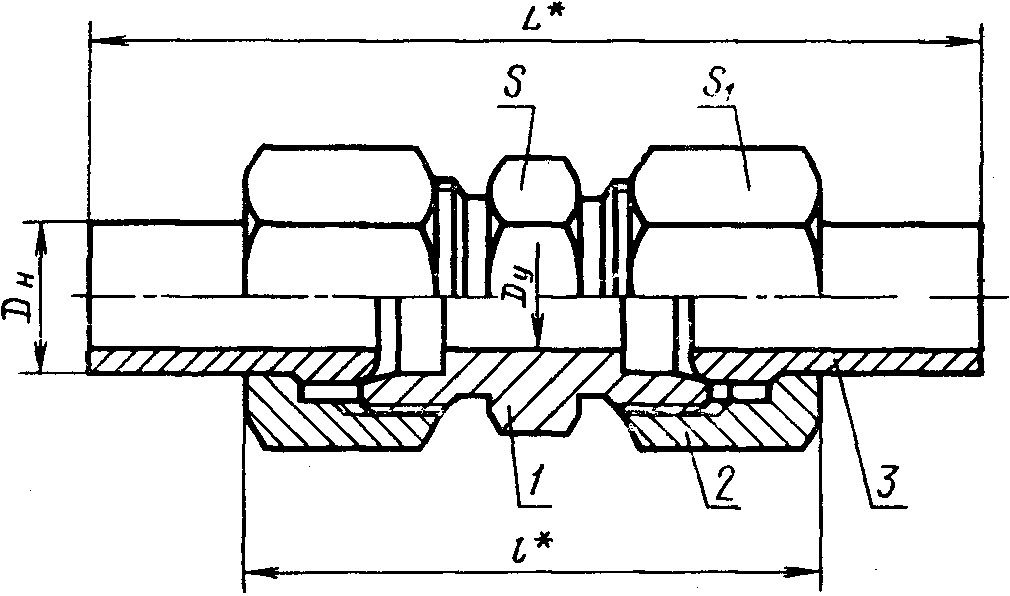

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размеры для справок
1 - штуцер по ГОСТ 21856-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78
Размеры, мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
S
S1
1
4
2,5
69
32
9
10
19
5
3,0
12
12
28
2
6
4,0
78
42
12
14
43
8
6,0
83
43
14
17
68
10
8,0
89
45
17
19
90
12
10,0
94
46
19
22
125
15
12,0
100
49
22
27
158
(16)
24
30
243
18
15,0
104
52
27
32
272
22
20,0
108
59
32
36
382
28
25,0
113
62
41
41
514
(34)
32,0
122
69
46
50
774
35
764
42
40,0
123
71
55
60
1159
3
6
3,0
84
48
14
17
73
8
4,0
90
50
17
19
101
10
5,0
94
52
19
22
143
12
6,0
100
54
22
24
184
14
8,0
108
60
24
27
249
16
10,0
27
30
298
20
12,0
118
72
32
36
480
25
15,0
127
79
41
46
858
30
20,0
131
85
46
50
1141
38
25,0
142
96
55
60
1745
Примечание. Размеры, приведенные в скобках, непредпочтительны.
Пример условного обозначения группы 1 с Dн = 5 мм:
Соединение 1 - 5 ГОСТ 24485-80
1, 2. (Измененная редакция, Изм. N 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
