Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. N 1587
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ
ТРОЙНИКОВЫЕ ПРОХОДНЫЕ
КОНСТРУКЦИЯ
Tee passage tube connections with cut ring.
Construction
ГОСТ 24079-80
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Группа Г18
ОКП 41 9300
(код введен Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Взамен
ГОСТ 15770-70
и ГОСТ 21844-76
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1587 срок действия установлен
с 1 июля 1981 года
до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с врезающимся кольцом с углом конуса тройника 24°.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)

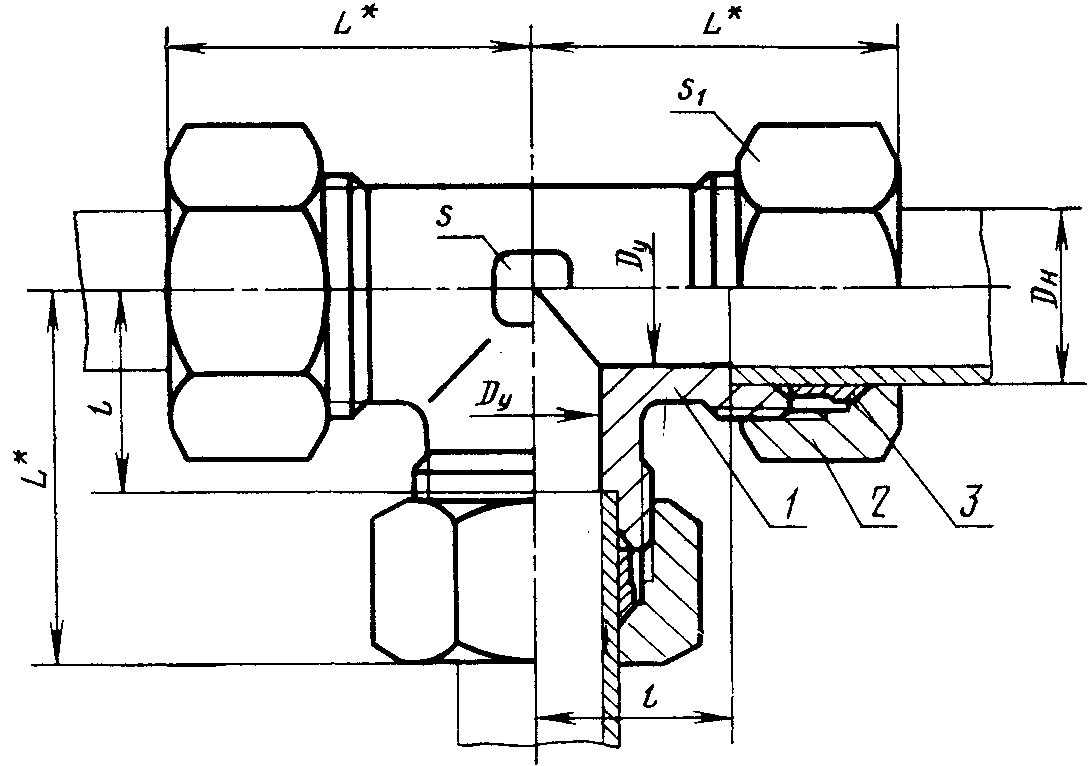

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
--------------------------------
<*> Размер для справок.
1 - тройник по ГОСТ 21862-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - врезающееся кольцо по ГОСТ 23354-78
Размеры в мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
S
S1
1
4
2,5
21
11,0
7
10
29
5
3,0
22
9,5
9
12
37
6
4,0
36
8
6,0
23
11,5
12
14
50
2
6
4,0
27
12,0
63
8
6,0
29
14,0
17
92
10
8,0
31
15,0
14
19
114
12
10,0
33
17,0
17
22
157
15
12,0
38
21,0
19
27
257
(16)
20,5
24
30
316
18
15,0
40
23,5
32
366
22
20,0
45
27,5
27
36
475
28
25,0
49
30,5
36
41
659
(34)
32,0
58
34,5
41
50
947
35
924
42
40,0
64
40,0
50
60
1538
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
3
6
3,0
31
16,0
12
17
107
8
4,0
32
17,0
14
19
128
10
5,0
35
17,5
17
22
186
12
6,0
39
21,5
24
221
14
8,0
42
22,0
19
27
319
16
10,0
45
24,5
24
30
386
20
12,0
50
26,5
27
36
604
25
15,0
55
30,0
36
46
1152
30
20,0
64
35,5
41
50
1427
38
25,0
74
41,0
50
60
2194
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
(примечание 2 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Пример условного обозначения соединения группы 1 с Dн = 6 мм:
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Соединение 1 - 6 ГОСТ 24079-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
ИС МЕГАНОРМ: примечание.
Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-75.
