Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 16 ноября 1978 г. N 3006
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
КОЛЬЦА ВРЕЗАЮЩИЕСЯ
КОНСТРУКЦИЯ
Threaded pipeline connections. Cut ring. Construction
ГОСТ 23354-78
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1982 г.,
Изменения N 2, утв. в мае 1989 г.,
Изменения N 3, утв. в августе 1996 г.)
Группа Г18
ОКП 41 9300
Дата введения
1 января 1980 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; В.Г. Поляков, канд. техн. наук; Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.11.78 N 3006
Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 12.10.95, протокол N 8
За принятие проголосовали:
Наименование государства
Наименование национального органа по стандартизации
Республика Белоруссия
Госстандарт Белоруссии
Республика Казахстан
Госстандарт Республики Казахстан
Республика Молдова
Молдовастандарт
Российская Федерация
Госстандарт России
Республика Таджикистан
Таджикгосстандарт
Туркменистан
Главная государственная инспекция Туркменистана
Украина
Госстандарт Украины
3. ВЗАМЕН ГОСТ 15800-70; ГОСТ 21874-76
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 9.306-85
7
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
1, 9, 10
ГОСТ 22525-77
9
ГОСТ 25670-83
4
5. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями N 1, 2, 3, утвержденными в июле 1982 г., мае 1989 г., августе 1996 г. (ИУС 11-82, 8-89, 11-96)
1. Настоящий стандарт распространяется на врезающиеся кольца, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24°.
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2 - 5, 7, 8, 10 настоящего стандарта.
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.
(Измененная редакция, Изм. N 3).

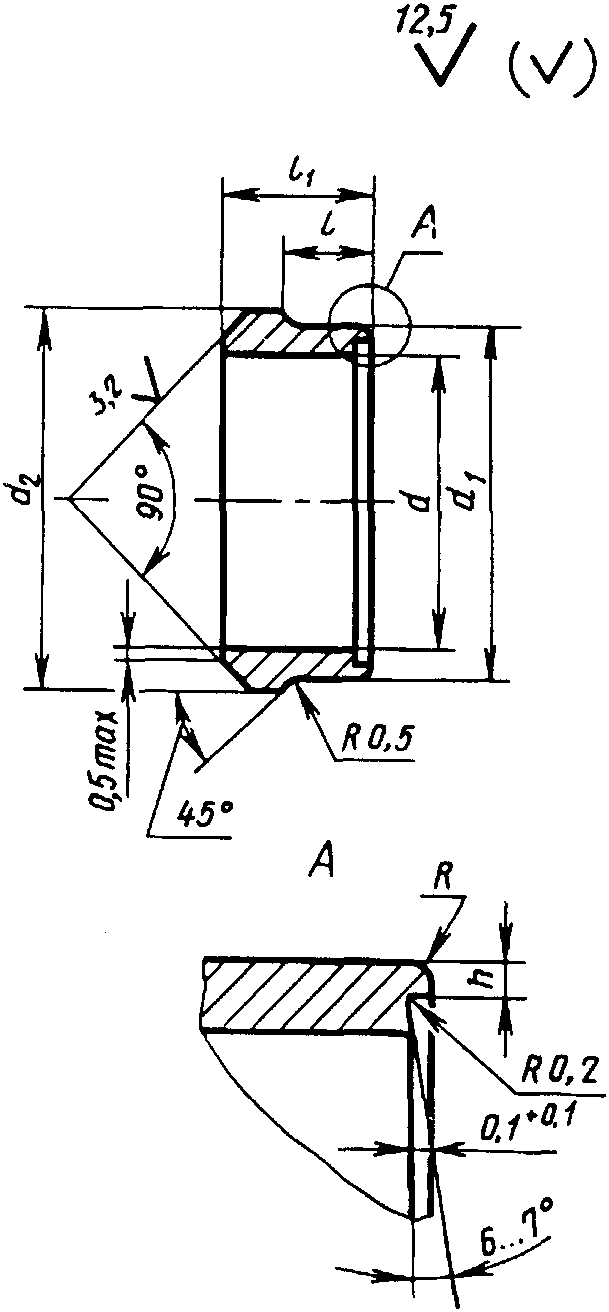

2. Конструкция и основные размеры врезающихся колец должны соответствовать указанным на черт. 1 и в таблице.
--------------------------------
<*> Конструкция кромки рекомендуемая.
Черт. 1
Примечание. Размер l и угол 45° - рекомендуемые.
Размеры в мм
Группа
Номинальный размер (условный проход) DN (Dу)
Наружный диаметр трубы Dн
d
d1
d2
l
l1
R
h
Масса 1000 шт., кг
Номин.
Пред. откл.
Пред. откл. h12
Пред. откл. -0,05
1
2,5
4
4
+0,215
+0,140
4,9
5,5
3
5,5
0,15
0,15
0,34
3,0
5
5
6,4
7,0
3,5
6,5
0,3
0,3
0,75
4,0
6
6
7,4
8,0
0,87
6,0
8
8
+0,240
+0,150
9,4
10,0
1,12
2
4,0
6
6
+0,215
+0,140
7,7
9,0
5,0
8,0
0,35
0,35
1,46
6,0
8
8
+0,240
+0,150
9,7
11,0
1,85
8,0
10
10
11,7
13,0
5,5
9,0
2,56
10,0
12
12
+0,260
+0,150
14,0
15,0
3,28
12,0
15
15
17,0
18,0
4,20
(16)
16
18,0
19,0
6,0
9,5
4,46
15,0
18
18
20,0
21,0
4,98
20,0
22
22
+0,290
+0,160
24,0
25,0
10,0
6,4
25,0
28
28
30,0
31,0
6,5
10,5
8,38
32,0
(34)
34
+0,330
+0,170
36,7
39,0
7,0
12,0
0,45
0,45
17,87
35
35
37,7
40,0
18,00
40,0
42
42
+0,340
+0,200
44,7
47,0
7,5
12,5
22,35
3
3,0
6
6
+0,215
+0,140
7,7
9,0
5,0
8,0
0,35
0,35
1,46
4,0
8
8
+0,240
+0,150
9,7
11,0
1,85
5,0
10
10
11,7
13,0
5,5
9,0
2,56
6,0
12
12
+0,260
+0,150
14,0
15,0
3,28
8,0
(14)
14
16,0
17,0
6,0
9,5
3,94
10,0
16
16
18,0
19,0
4,46
12,0
20
20
+0,290
+0,160
22,6
24,0
7,0
11,0
0,45
0,45
8,42
15,0
25
25
27,6
29,0
10,36
20,0
30
30
32,7
35,0
7,5
12,0
15,42
25,0
38
38
+0,330
+0,170
40,7
43,0
12,5
20,47
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Размер h обеспечивается инструментом.
3. Масса указана для справок.
Пример условного обозначения кольца группы 1 из стали марок 40Х, А40Г, АС35Г2, А12 (основное исполнение) для соединения с наружным диаметром трубы 8 мм:
Кольцо 1-8 ГОСТ 23354-78
То же, из стали марки 12ХН3А:
Кольцо 1-8-12ХН3А ГОСТ 23354-78
Примечание. Размеры колец 2 и 3 группы для наружных диаметров труб 6, 8, 10, 12, 16 мм совпадают, и их условное обозначение выполнять по группе 3.
1, 2. (Измененная редакция, Изм. N 2, 3).
3. Твердость колец: кольцо из стали марок 40Х, А40Г, АС35Г2 - улучшить до 34...39 HRCэ, кольцо из стали марки 12ХН3А, А12 - цианирование на глубину 0,05 - 0,08 мм до твердости HV 380...412.
(Измененная редакция, Изм. N 2).
4. Предельные отклонения размеров обрабатываемых поверхностей, не ограниченных допусками, - по среднему классу точности ГОСТ 25670.
5. Разностенность колец более 0,15 мм не допускается.
6. (Исключен, Изм. N 3).
7. Антикоррозионное покрытие - кадмиевое или цинковое толщиной 6 - 12 мкм по ГОСТ 9.306.
8. Кольца из стали марок 40Х, А40Г и АС35Г2, А12 не маркируются. Кольцо из стали марки 12ХН3А маркируется одной проточкой, размеры которой указаны на черт. 2.
Черт. 2
Маркировочная проточка должна быть отчетливо видна невооруженным глазом. Размеры проточки не контролируются.
(Измененная редакция, Изм. N 2).
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
9. Рекомендуемые значения номинальных (условных) давлений для каждой группы соединений с врезающимся кольцом - по ГОСТ 15763, приложение 3; примеры сборки - по ГОСТ 22525, приложение 2.
10. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу - по ГОСТ 15763.
9, 10. (Измененная редакция, Изм. N 3).
