Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. N 1587
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ
УГЛОВЫЕ ПРОХОДНЫЕ С КОНЦОМ ПОД ВРЕЗАЮЩЕЕСЯ КОЛЬЦО
КОНСТРУКЦИЯ
Elbow passage tube connections with cut ring the end
for connection sleeve. Construction
ГОСТ 24078-80
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Группа Г18
ОКП 41 9300
(код введен Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1587 срок действия установлен
с 1 июля 1981 года
до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на угловые проходные соединения трубопроводов с врезающимся кольцом с углом конуса угольника 24° и гладким цилиндрическим концом под врезающееся кольцо.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)

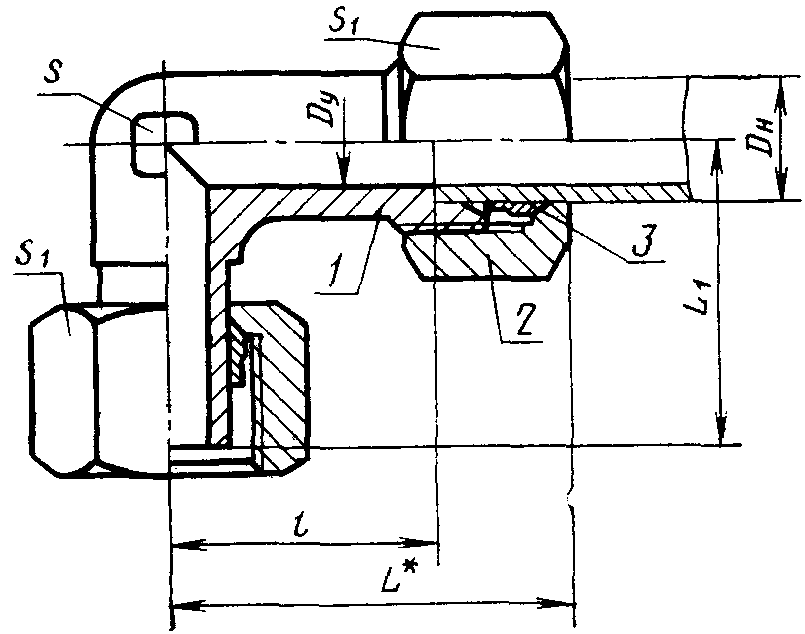

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
--------------------------------
<*> Размер для справок.
1 - угольник по ГОСТ 24093-80; 2 - накидная гайка
по ГОСТ 23353-78; 3 - врезающееся кольцо по ГОСТ 23354-78
Размеры в мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
L
L1
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
S
S1
2
6
4
27
26,0
12,0
12
14
43
8
6
29
27,0
14,0
17
59
10
8
31
28,5
15,0
14
19
78
12
10
33
29,0
17,0
17
22
101
15
12
38
32,0
21,0
19
27
179
(16)
33,0
20,5
24
30
265
18
15
40
35,0
23,5
32
242
22
20
45
38,0
27,5
27
36
336
28
25
49
41,5
30,5
36
41
446
(34)
32
58
51,0
34,5
41
50
747
35
731
42
40
64
56,0
40,0
50
60
1026
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
3
6
3
31
27,0
16,0
12
17
72
8
4
32
17,0
14
19
92
10
5
35
29,5
17,5
17
22
130
12
6
39
30,5
21,5
24
162
14
8
42
34,5
22,0
19
27
216
16
10
45
36,0
24,5
24
30
275
20
12
50
44,0
26,5
27
36
451
25
15
55
49,5
30,0
36
46
788
30
20
64
55,0
35,5
41
50
1047
38
25
74
63,0
41,0
50
60
1585
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
(примечание 2 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Пример условного обозначения соединения группы 2 с Dн = 8 мм:
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Соединение 2 - 8 ГОСТ 24078-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
ИС МЕГАНОРМ: примечание.
Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-75.
