Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. N 1586
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ВВЕРТНЫЕ
КОНСТРУКЦИЯ
End tube connections with cut ring.
Construction
ГОСТ 24074-80
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Группа Г18
ОКП 41 9300
(код введен Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Взамен
ГОСТ 15766-70
и ГОСТ 21840-76
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1586 срок действия установлен
с 1 июля 1981 года
до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на ввертные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)

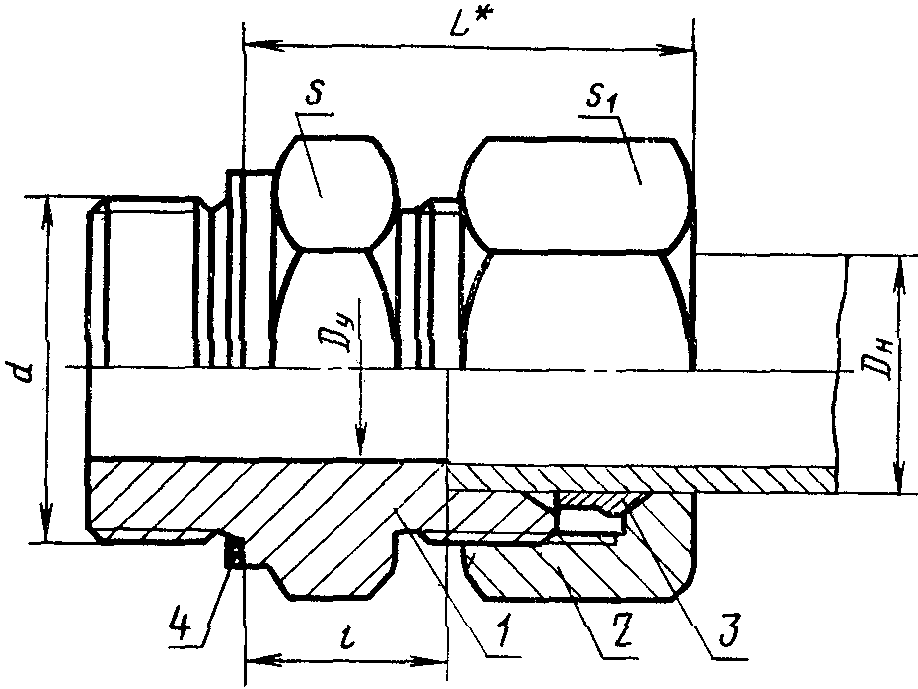

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
--------------------------------
<*> Размер для справок.
1 - штуцер по ГОСТ 21858-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - врезающееся кольцо по ГОСТ 23354-78;
4 - прокладка по ГОСТ 23358-87
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Размеры в мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
Резьба d
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
метрическая
трубная
S
для резьбы
S1
метрической
трубной
1
4
2,5
М8 x 1
G 1/8
20
9,5
12
10
13
5
3,0
21
8,0
12
16
6
4,0
М10 x 1
14
18
8
6,0
22
10,0
14
21
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
2
6
4,0
М10 x 1
G 1/8
23
8,5
14
14
27
8
6,0
М12 x 1,5
G 1/4
25
10,0
17
19
17
42
10
8,0
М14 x 1,5
26
11,0
19
19
55
12
10,0
М16 x 1,5
G 3/8
28
12,5
22
22
73
15
12,0
М18 x 1,5
G 1/2
32
16,0
24
22
27
108
(16)
М22 x 1,5
30
13,5
27
27
30
141
18
15,0
32
14,5
27
32
146
22
20,0
М27 x 2
G 3/4
34
16,5
32
36
205
28
25,0
М33 x 2
G 1
36
17,5
41
41
284
(34)
32,0
М42 x 2
G 1 1/4
41
50
50
50
466
35
487
42
40,0
М48 x 2
G 1 1/2
43
19,0
55
60
631
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
3
6
3,0
М12 x 1,5
G 1/4
28
13,0
17
19
17
52
8
4,0
М14 x 1,5
30
15,0
19
19
67
10
5,0
М16 x 1,5
G 3/8
33
22
22
91
12
6,0
М18 x 1,5
35
17,0
24
22
24
112
14
8,0
М20 x 1,5
G 1/2
39
19,0
27
27
160
16
10,0
М22 x 1,5
18,5
30
178
20
12,0
М27 x 2
G 3/4
43
20,5
32
36
277
25
15,0
М33 x 2
G 1
49
23,0
41
46
512
30
20,0
М42 x 2
G 1 1/4
52
23,5
50
50
705
38
25,0
М48 x 2
G 1 1/2
59
26,0
55
60
989
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
3. При новом проектировании трубную резьбу применять не допускается.
4. Масса установлена для соединения с метрической резьбой и медной прокладкой.
(примечания 2 - 4 введены Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Пример условного обозначения соединения группы 1 с Dн = 6 мм с метрической резьбой ввертной части М10 x 1:
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Соединение 1 - 6 - М10 x 1 ГОСТ 24074-80
То же, с трубной резьбой ввертной части G 1/8:
Соединение 1 - 6 - G 1/8 ГОСТ 24074-80
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
ИС МЕГАНОРМ: примечание.
Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-75.
