ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПЕРЕХОДНЫЕ
КОНСТРУКЦИЯ
Reduce tube connections with cut ring.
Construction
ГОСТ 24073-80
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Группа Г18
ОКП 41 9300
(код введен Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Взамен
ГОСТ 15765-70
и ГОСТ 21839-76
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1586 срок действия установлен
с 1 июля 1981 года
до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на переходные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)

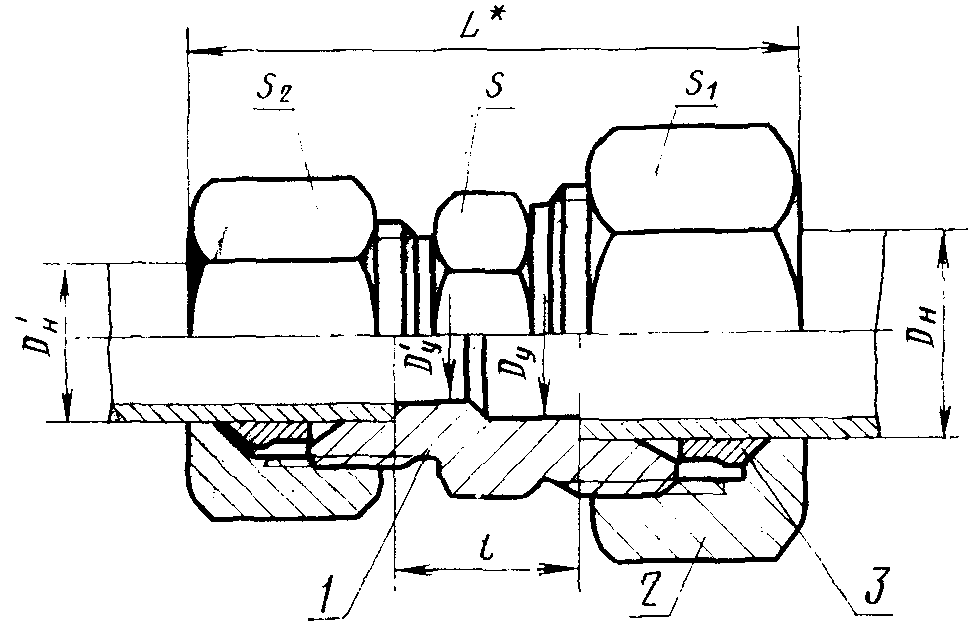

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
--------------------------------
<*> Размер для справок.
1 - штуцер по ГОСТ 21857-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - врезающееся кольцо по ГОСТ 23354-78
Размеры в мм
Группа
Наружный диаметр трубы
Условный проход
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
Dн
S
S1
S2
1
5
4
3 x 2,5
33
10,5
12
12
10
19
6
5
4 x 3
34
9,5
12
24
8
6
6 x 4
36
10,5
14
27
2
8
6
6 x 4
41
11,0
14
17
14
46
10
8
8 x 6
43
13,0
17
19
17
64
12
10
10 x 8
46
14,0
19
22
19
83
15
12 x 8
48
15,0
22
27
114
(16)
14,5
24
30
133
15
12
12 x 10
15,0
22
27
22
126
(16)
14,5
24
30
143
18
15
15 x 12
51
16,5
27
32
27
187
18
(16)
16,0
30
203
22
18
20 x 15
53
20,0
32
36
32
268
28
22
25 x 20
58
21,0
41
41
36
353
(34)
28
32 x 25
66
23,0
46
50
41
517
35
509
42
(34)
40 x 32
69
21,5
55
60
50
763
42
35
757
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
3
10
6
5 x 3
50
17,5
19
22
17
108
12
8
6 x 4
52
19,5
22
24
19
120
14
12
8 x 6
58
20,5
24
27
24
173
16
14
10 x 8
62
21,5
27
30
27
224
20
12 x 8
66
23,5
32
36
317
16
12 x 10
23,0
30
330
25
20
15 x 12
74
25,5
41
46
36
593
30
25
20 x 15
81
26,5
46
50
46
817
38
30
25 x 20
91
29,5
55
60
50
1158
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
(примечание 2 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Пример условного обозначения соединения группы 1 с Dн = 8 мм на :
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Соединение 1 - 8 x 6 - ГОСТ 24073-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
ИС МЕГАНОРМ: примечание.
Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-75.
