Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 8 апреля 1980 г. N 1586
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ ПРОХОДНЫЕ
КОНСТРУКЦИЯ
Passage tube connections with cut ring.
Construction
ГОСТ 24072-80
Список изменяющих документов
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
Группа Г18
ОКП 41 9300
(код введен Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Взамен
ГОСТ 15764-70
и ГОСТ 21838-76
Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1586 срок действия установлен
с 1 июля 1981 года
до 1 июля 1991 года
Несоблюдение стандарта преследуется по закону
РАЗРАБОТАНЫ Государственным комитетом СССР по стандартам
ИСПОЛНИТЕЛИ
Б.В. Максимовский (руководитель темы); Г.В. Поляков, канд. техн. наук; С.А. Суховодова
ВНЕСЕНЫ Государственным комитетом СССР по стандартам
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 8 апреля 1980 г. N 1586
1. Настоящий стандарт распространяется на проходные соединения трубопроводов с врезающимся кольцом с углом конуса штуцера 24°.
(п. 1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)

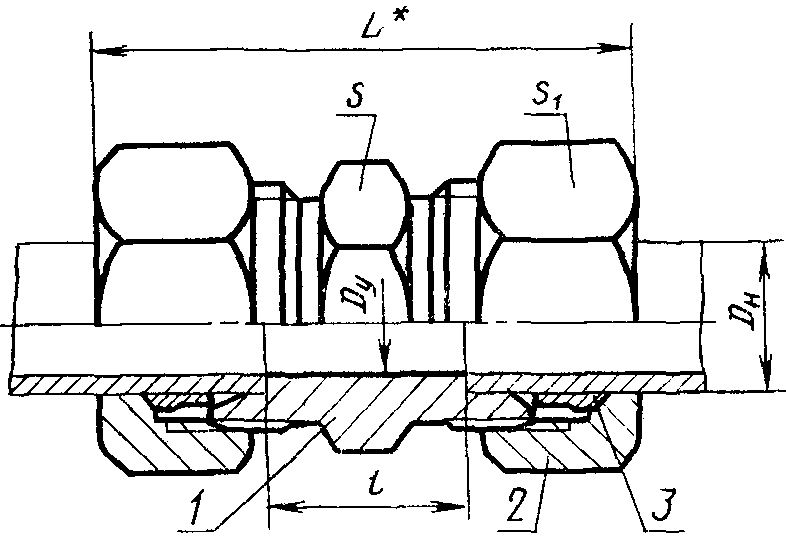

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения N 1, утв. Постановлением
Госстандарта СССР от 26.10.1989 N 3203)
--------------------------------
<*> Размер для справок.
1 - штуцер по ГОСТ 21856-78; 2 - накидная гайка
по ГОСТ 23353-78; 3 - врезающееся кольцо по ГОСТ 23354-78
Размеры в мм
Группа
Наружный диаметр трубы Dн
Условный проход Dу
L
l
Размеры "под ключ"
Масса 1000 шт., кг, не более
S
S1
1
4
2,5
32
12
9
10
17
5
3,0
34
9
12
12
24
6
4,0
24
8
6,0
36
12
14
30
2
6
4,0
40
10
37
8
6,0
41
11
14
17
53
10
8,0
44
13
17
19
70
12
10,0
46
14
19
22
91
15
12,0
50
16
22
27
153
(16)
15
24
30
184
18
15,0
16
27
32
212
22
20,0
56
20
32
36
290
28
25,0
59
21
41
41
364
(34)
32,0
67
20
46
50
587
35
576
42
40,0
70
21
55
60
853
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
3
6
3,0
46
16
14
17
66
8
4,0
48
18
17
19
84
10
5,0
51
17
19
22
114
12
6,0
54
19
22
24
140
14
8,0
61
22
24
27
185
16
10,0
21
27
30
239
20
12,0
69
23
32
36
386
25
15,0
77
26
41
46
724
30
20,0
84
27
46
50
866
38
25,0
94
29
55
60
1313
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Примечание. 1. Размер L указан при затянутом состоянии соединения.
2. Размеры, приведенные в скобках, непредпочтительны.
(примечание 2 введено Изменением N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Пример условного обозначения соединения группы 1 с Dн = 8 мм:
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 26.10.1989 N 3203)
Соединение 1 - 8 ГОСТ 24072-80
3. Условные давления для каждой группы соединений приведены в ГОСТ 22525-77, рекомендуемое приложение 1.
ИС МЕГАНОРМ: примечание.
Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-75.
