Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 17 апреля 1980 г. N 1737
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СКОБЫ ОБЛЕГЧЕННЫЕ ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Light cramps for pipe-line and cable fixing.
Design and dimensions
ГОСТ 17678-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1985 г.,
Изменения N 2, утв. в декабре 1988 г.)
Группа Г38
Дата введения
1 января 1981 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТЧИКИ
А.В. Анфиногенов (руководитель темы), Е.Е. Муравьев, Т.П. Извольская
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 17.04.80 N 1737
3. Срок проверки - 1993 г.
4. ВЗАМЕН ГОСТ 17678-72, ГОСТ 16685-71, ГОСТ 16687-71
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 2284-79
4
ГОСТ 4986-79
4
ИС МЕГАНОРМ: примечание.
ГОСТ 10589-87 утратил силу с 1 ноября 2017 года в связи с введением в действие ГОСТ 10589-2016 (Приказ Росстандарта от 02.03.2017 N 92-ст).
ГОСТ 10589-87
4
ГОСТ 16338-85
4
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 16523-89 Постановлением Госстандарта России от 04.04.1999 N 113 с 1 января 2000 года введен в действие ГОСТ 16523-97.
ГОСТ 16523-89
4
ГОСТ 17019-78
5
ГОСТ 19904-90
4
ГОСТ 21631-76
4
6. ПЕРЕИЗДАНИЕ июнь 1992 г. с Изменениями N 1, 2, утвержденными в июне 1985 г., декабре 1988 г. (ИУС 9-85, 3-89)
7. Проверен в 1988 г. Постановлением Госстандарта СССР от 26.06.85 N 1915 снято ограничение срока действия
Скобы подразделяются на типы в соответствии с табл. 1.
Таблица 1
Наименования
Типы

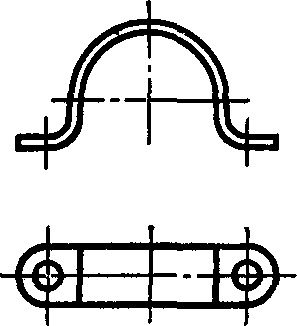

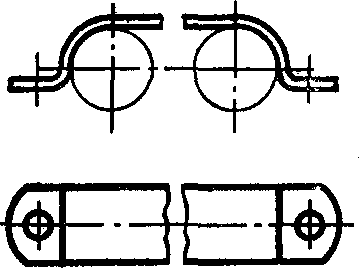

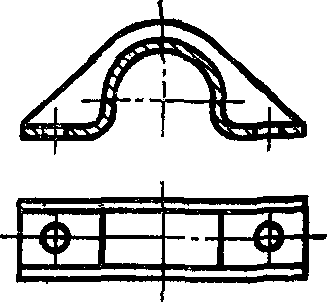

Эскизы

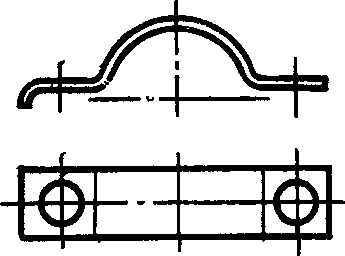

Скобы для крепления трубопроводов
I
II
III
Скобы для крепления кабелей
IV
V
2. Конструкция и размеры скоб для крепления трубопроводов должны соответствовать указанным на черт. 1 - 3 и в табл. 2 - 4, соответственно.

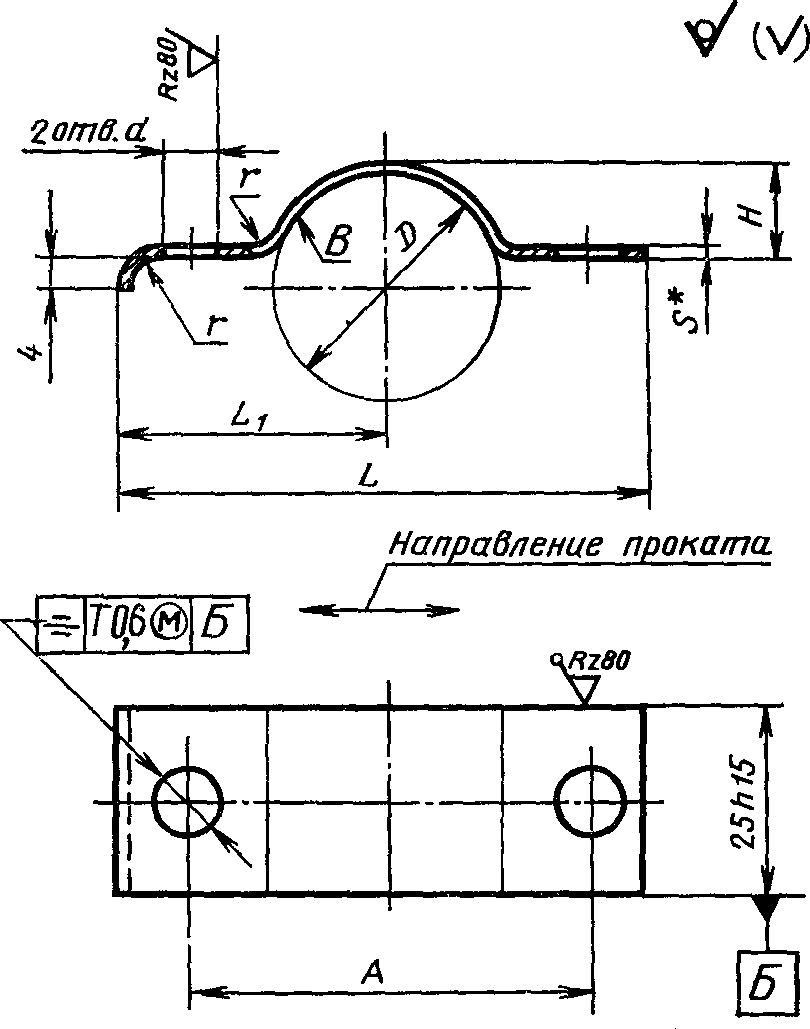

Тип I
--------------------------------
<*> Размер для справок.
Допуск симметричности оси отверстий d T 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности В.
Черт. 1
Таблица 2
Размеры в мм
D
(пред. откл.
+0,5
-0,3)
d
(пред. откл. по H13)
A
(пред. откл. +/- 0,3)
L
L1
H
S
r
Масса 1000 шт., кг ~=
Применяемость
стальных скоб
скоб из алюминиевого сплава
30
6,6
52
71
35,0
14,0
1,5
2
25,9
9,22
32
54
73
36,0
15,0
26,8
9,54
34
56
75
37,0
16,0
27,8
9,90
36
58
77
38,0
17,0
28,7
10,21
38
60
79
39,0
18,0
29,6
10,53
40
62
81
40,0
19,0
30,6
10,89
42
64
83
41,0
20,0
31,5
11,21
45
67
86
42,5
21,5
32,9
11,71
48
70
89
44,0
23,0
34,3
12,21
50
72
91
45,0
24,0
35,2
12,53
53
75
94
46,5
25,5
36,6
13,02
56
78
97
48,0
27,0
38,0
13,52
60
82
101
50,0
29,0
39,8
14,16
63
85
104
51,5
30,5
40,8
14,52
65
87
106
52,5
31,5
42,6
15,16
70
9,0
100
123
61,0
34,5
2,0
3
62,2
22,14
75
105
128
63,5
37,0
64,5
22,96
80
110
133
66,0
39,5
68,4
24,35
85
115
138
68,5
42,0
71,4
25,42
90
120
143
71,0
44,5
74,5
26,52
95
125
148
73,5
47,0
77,6
27,62
100
130
153
76,0
49,5
80,7
28,73
110
140
163
81,0
54,5
86,8
30,90
120
150
173
86,0
59,5
93,0
33,10
130
160
183
91,0
64,5
99,1
35,28
140
170
193
96,0
69,5
105,3
37,48
150
180
203
101,0
74,5
111,4
39,62
Пример условного обозначения скобы типа I, D = 34 мм, из стали марки 25, с покрытием Ц15.хр:
Скоба TI-34-25-Ц15.хр ГОСТ 17678-80
То же, из стали марки 25, с покрытием Кд15.хр:
Скоба TI-34-25-Кд15.хр ГОСТ 17678-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим. Пас:
Скоба TI-34-12Х18Н10Т-Хим. Пас ГОСТ 17678-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:
Скоба TI-34-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

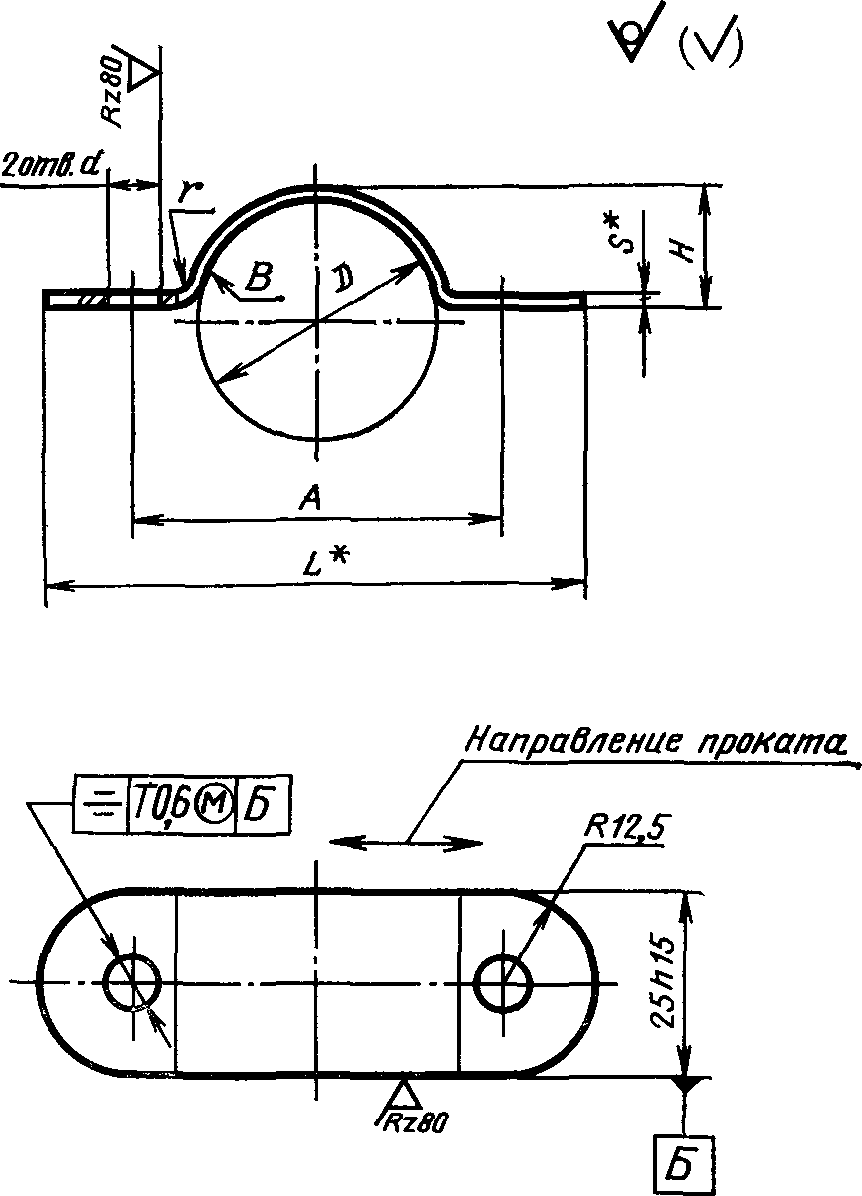

Тип II
--------------------------------
<*> Размеры для справок.
Допуск симметричности оси отверстий d T 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности В.
Черт. 2
Таблица 3
Размеры в мм
D
(пред. откл.
+0,5
-0,3)
d
(пред. откл. по H13)
A
(пред. откл. +/- 0,3)
L
H
S
r
Масса 1000 шт.,
кг ~=
Применяемость
стальных скоб
скоб из алюминиевого сплава
32
6,6
50
75
14,5
1,5
2
25,3
9,0
36
55
80
16,5
27,2
9,7
40
60
85
18,5
29,1
10,4
45
65
90
20,5
31,0
11,1
50
70
95
22,5
32,9
11,7
56
76
101
25,5
35,7
12,7
60
80
105
27,5
37,6
13,4
65
85
110
30,5
40,5
14,4
70
9,0
100
125
33,0
2,0
3
60,0
21,4
75
105
130
36,0
63,0
22,4
80
110
135
38,0
66,0
23,6
85
115
140
41,0
69,0
24,6
90
120
145
43,0
72,0
25,6
95
125
150
46,0
75,0
26,8
100
130
155
48,0
78,0
27,8
105
135
160
51,0
81,0
28,8
110
140
165
53,0
84,0
30,0
115
145
170
56,0
87,0
31,0
120
150
175
58,0
90,0
32,0
125
155
180
61,0
93,0
33,2
130
160
185
63,0
96,0
34,2
135
165
190
66,0
99,0
35,4
140
170
195
68,0
102,0
36,4
145
175
200
71,0
105,0
37,4
150
180
205
73,0
108,0
38,4
Пример условного обозначения скобы типа II, D = 36 мм, из стали марки 25, с покрытием Ц15.хр:
Скоба TII-36-25-Ц15.хр ГОСТ 17678-80
То же, из стали марки 25, с покрытием Кд15.хр:
Скоба TII-36-25-Кд15.хр ГОСТ 17678-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Скоба TII-36-12Х18Н10Т-Хим.Пас ГОСТ 17678-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:
Скоба TII-36-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80

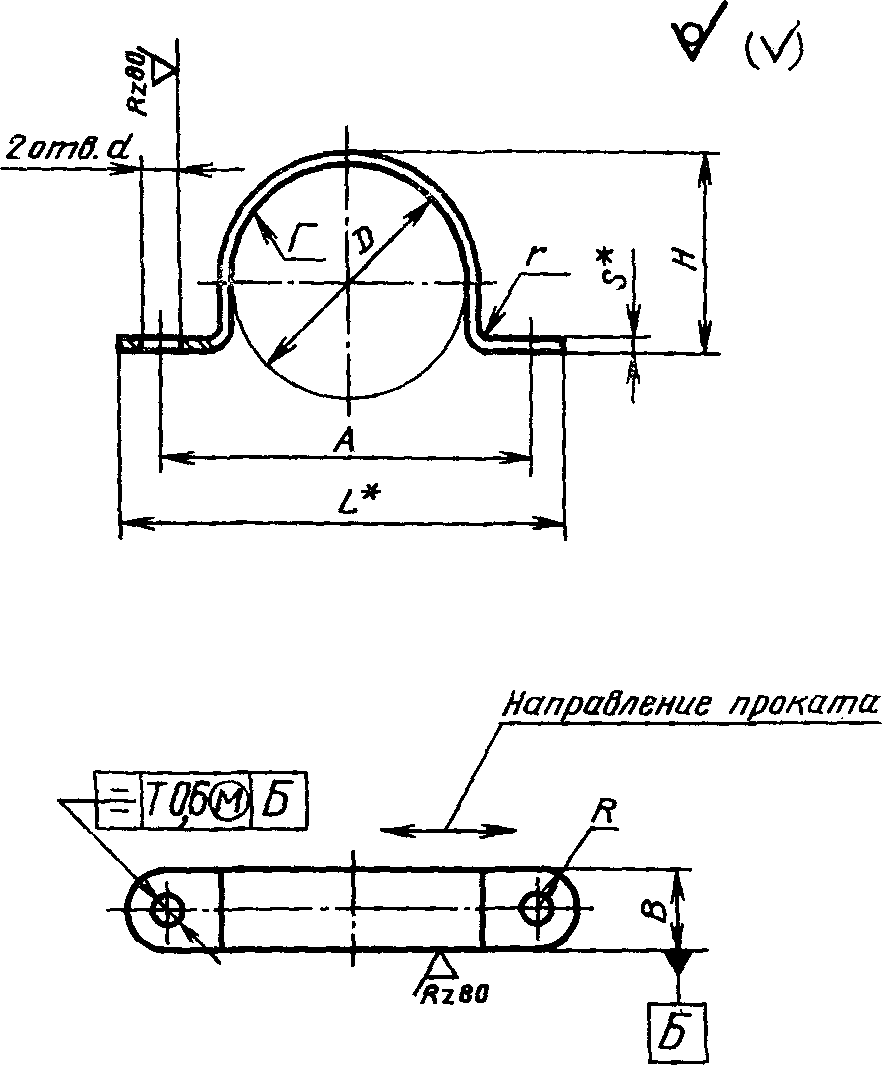

Тип III
--------------------------------
<*> Размеры для справок.
Допуск симметричности оси отверстий d T 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности Г.
Черт. 3
Таблица 4
Размеры в мм
D
(пред. откл.
+0,5
-0,3)
d
(пред. откл. по H13)
A
(пред. откл. +/- 0,3)
B
(пред. откл. по h15)
L
H
S
r
R
Масса 1000 шт., кг ~=
Применяемость
стальных скоб
скоб из алюминиевого сплава
3
2,4
11
6
17
2,5
0,5
1,2
3
0,36
0,13
4
3,5
0,40
0,14
5
3,4
16
8
24
3,8
0,8
1,5
4
1,09
0,39
6
18
26
4,8
1,26
0,45
8
20
28
6,0
1,0
1,61
0,58
10
22
30
8,0
2,33
0,83
12
4,5
26
10
36
10,0
5
3,14
1,13
14
30
40
12,2
1,2
2,0
4,50
1,60
16
32
42
14,2
5,12
1,83
18
34
44
16,2
5,44
1,95
20
36
46
18,2
5,94
2,12
22
38
48
20,2
6,41
2,28
25
40
50
22,2
6,84
2,44
28
45
55
25,5
1,5
4,0
9,35
3,34
32
50
60
28,5
10,78
3,84
36
55
65
32,5
12,78
4,55
40
5,5
60
12
72
36,5
6
16,1
5,74
45
65
77
40,5
17,6
6,26
50
70
82
45,5
19,5
6,95
55
75
87
50,5
21,12
7,55
60
80
92
55,5
23,00
8,20
Пример условного обозначения скобы типа III, D = 32 мм, из стали марки 25, с покрытием Ц15.хр:
Скоба TIII-32-25-Ц15.хр ГОСТ 17678-80
То же, из стали марки 25, с покрытием Кд15.хр:
Скоба TIII-32-25-Кд15.хр ГОСТ 17678-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Скоба TIII-32-12Х18Н10Т-Хим.Пас ГОСТ 17678-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:
Скоба TIII-32-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80
3. Конструкция и размеры скоб для крепления кабелей должны соответствовать указанным на черт. 4, 5 и в табл. 5, 6, соответственно.

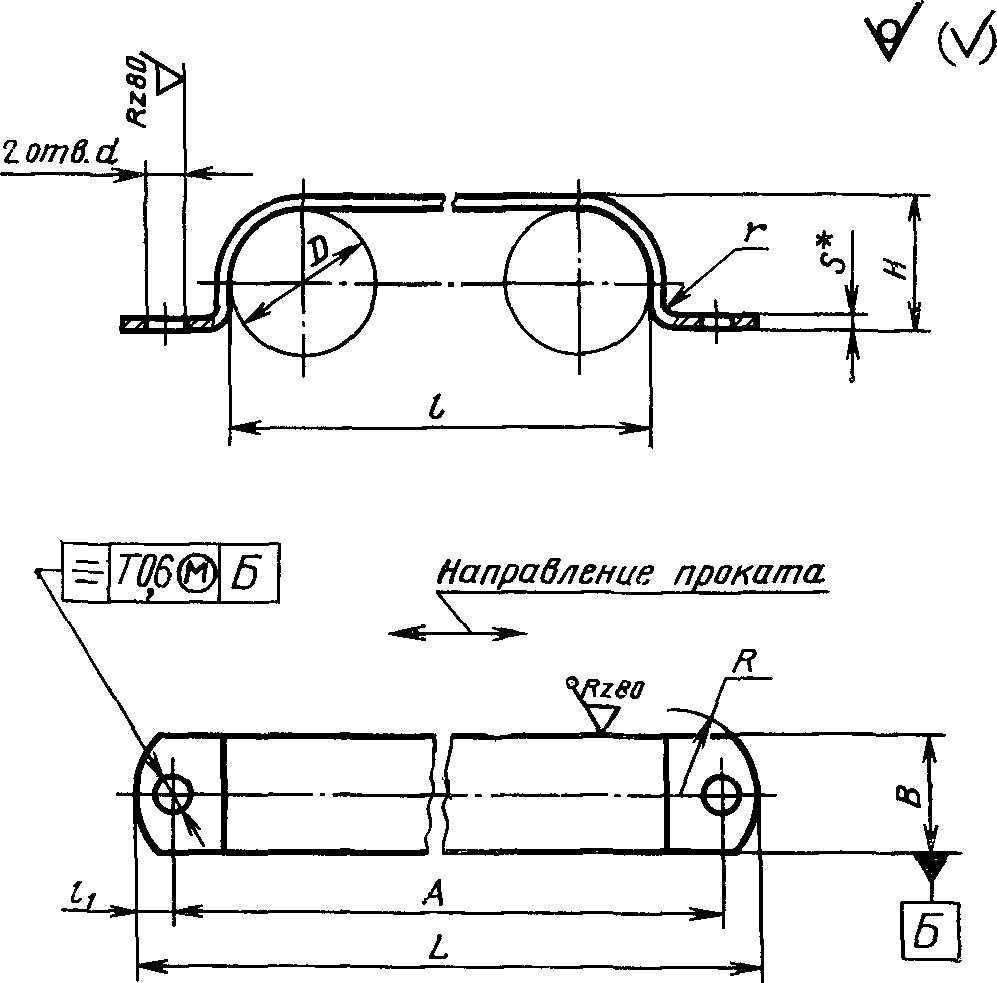

Тип IV
--------------------------------
<*> Размер для справок.
Допуск симметричности центра радиуса R T 0,6 мм (допуск зависимый) относительно поверхности Б.
Черт. 4
Таблица 5
Размеры в мм
Диаметр кабеля
Число кабелей
D
(пред.
откл.
+0,5
-0,3)
d
(пред.
откл.
по H13)
A
(пред.
откл.
+/- 0,2)
B
(пред.
откл.
по h15)
L
l
(пред. откл.
+/- 0,5)
l1
H
S
r
R
Масса 1000 шт., кг ~=
Применяемость
стальных скоб
скоб из алюминиевого сплава
3
2
3
3,4
17
10
25
6
4
3
0,8
1,5
6
1,8
0,6
3
20
28
9
2,0
0,7
4
23
31
12
2,2
0,8
5
26
34
15
2,4
0,9
6
29
37
18
2,6
0,9
4
2
4
19
27
8
4
1,9
0,7
3
23
31
12
2,2
0,8
4
27
35
16
2,4
0,9
5
31
39
20
2,7
1,0
6
35
43
24
2,9
1,0
5
2
5
21
29
10
5
1,0
2,6
0,9
3
26
34
15
3,0
1,1
4
31
39
20
3,4
1,2
5
36
44
25
3,8
1,4
6
41
49
30
4,2
1,5
6
2
6
23
31
12
6
1,5
2,8
1,0
3
29
37
18
3,3
1,2
4
35
43
24
3,7
1,3
5
41
49
30
4,2
1,5
6
47
55
36
4,7
1,7
8
2
8
28
36
16
4
8
3,0
1,1
3
36
44
24
3,6
1,3
4
44
52
32
4,3
1,5
5
52
60
40
5,9
2,1
6
60
68
48
6,5
2,3
10
2
10
4,5
34
12
42
20
9,0
8
4,6
1,6
3
44
52
30
5,6
2,0
4
54
62
40
6,6
2,5
12
2
12
38
46
24
11,0
5,3
1,9
3
50
58
36
6,4
2,3
4
62
70
48
7,5
2,7
14
2
14
42
50
28
13,0
6,0
2,2
3
56
64
42
7,3
2,6
4
70
78
56
8,6
3,1
(15)
2
15
45
53
30
14,2
1,2
2,0
7,7
2,7
3
60
68
45
9,4
3,4
4
75
83
60
11,0
3,9
16
2
16
48
56
32
15,2
8,2
2,9
3
64
72
48
10,0
3,6
4
80
88
64
11,8
4,2
18
2
18
52
60
36
17,2
9,0
3,2
3
70
78
54
11,1
4,0
4
88
96
72
13,1
4,7
20
2
20
5,5
58
16
68
40
19,0
1,5
10
16,9
6,0
3
78
88
60
5
20,7
7,4
4
98
108
80
24,4
8,7
22
2
22
62
72
44
21,0
18,2
6,5
3
84
94
66
22,3
7,9
4
106
116
88
26,4
9,4
25
2
25
68
78
50
24
20,2
7,2
3
93
103
75
24,9
8,9
4
118
128
100
29,6
10,5
28
2
28
74
84
56
27
22,2
7,9
3
102
112
84
27,5
9,8
4
130
140
112
32,7
11,6
30
2
30
78
88
60
29
23,6
8,4
3
108
118
90
29,2
10,4
4
138
148
120
34,8
12,4
Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.
Пример условного обозначения скобы типа IV, D = 10 мм, l = 20 мм, из стали марки 25, с покрытием Ц15.хр:
Скоба KIV-10-20-25-Ц15.хр ГОСТ 17678-80
То же, из стали марки 25, с покрытием Кд15.хр:
Скоба KIV-10-20-25-Кд15.хр ГОСТ 17678-80
То же, из алюминиевого сплава марки Д16.А.М, с покрытием Ан.Окс.нхр:
Скоба KIV-10-20-Д16.А.М-Ан.Окс.нхр ГОСТ 17678-80
То же, из стали марки 12Х18Н10Т, с покрытием Хим.Пас:
Скоба KIV-10-20-12Х18Н10Т-Хим.Пас ГОСТ 17678-80

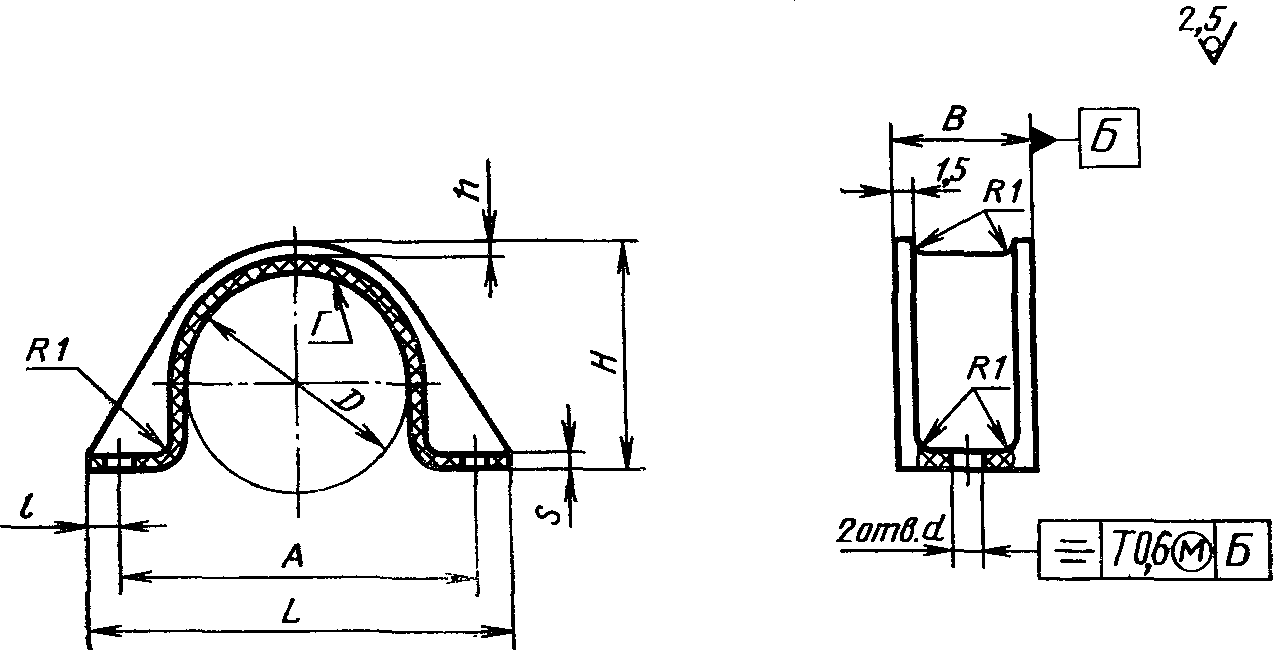

Тип V
1. Параметр шероховатости поверхности в местах удаления литников и облоя Rz <= 40 мкм.
2. Допуск симметричности оси отверстий d T 0,3 мм (допуск зависимый) относительно плоскости симметрии поверхности Г.
Черт. 5
Таблица 6
Размеры в мм
D
(пред.
откл.
+0,5
-0,3)
d
(пред. откл. по H13)
A
(пред. откл.
+/- 0,3)
B
L
l
H
h
S
Масса 1000 шт., кг ~=
Применяемость
10
3,4
24
13
32
4,0
10
1,5
1,5
1,0
11
25
33
11
1,1
12
26
34
12
1,2
13
27
35
13
1,3
14
28
36
14
1,4
(15)
29
37
15
1,5
16
30
38
16
1,6
18
32
40
18
1,7
20
34
42
20
1,9
22
36
44
22
2,1
25
39
15
47
25
2,6
28
42
50
28
2,8
30
4,5
47
18
57
5,0
30
2,0
2,0
4,7
32
49
59
32
4,9
36
53
63
36
5,6
40
57
67
40
6,1
45
62
72
45
6,7
50
68
20
78
50
2,5
2,5
9,2
55
74
84
55
10,8
Примечание. Диаметр D, заключенный в скобки, применять не рекомендуется.
Пример условного обозначения скобы типа V, D = 16 мм, из литьевого полиамида 610:
Скоба KV-16-610 ГОСТ 17678-80
То же, из полиэтилена 20908-40:
Скоба KV-16-209 ГОСТ 17678-80
То же, из полиэтилена 21008-075:
Скоба KV-16-210 ГОСТ 17678-80
1 - 3. (Измененная редакция, Изм. N 1, 2).
4. Скобы должны изготовляться из материалов, указанных в табл. 7.
Таблица 7
Наименование детали
Материал
Скобы типов I - III для крепления трубопроводов и скобы типа IV для крепления кабелей
Лента 25-S x B по ГОСТ 2284
Лента S-М-НТ-НО 12Х18Н10Т-3 по ГОСТ 4986
Лист Д16.А.MS по ГОСТ 21631
Допускаемый материал:
лента 20-S x B по ГОСТ 2284
лента S-М-НТ-НО 12Х17Г9АН4-3 по ГОСТ 4986
ИС МЕГАНОРМ: примечание.
ГОСТ 10589-87 утратил силу с 1 ноября 2017 года в связи с введением в действие ГОСТ 10589-2016 (Приказ Росстандарта от 02.03.2017 N 92-ст).
Скобы типа V для крепления кабелей
Полиамид 610 литьевой по ГОСТ 10589. Допускается изготовлять скобы из полиэтилена 20908-040 или 21008-075 2-го сорта по ГОСТ 16338
Примечание. S - толщина ленты или листа; B - ширина ленты.
(Измененная редакция, Изм. N 2).
5. Общие технические требования, правила приемки, методы контроля, маркировка, упаковка, хранение, транспортирование и гарантии изготовителя - по ГОСТ 17019.
