Постановлением Государственного
комитета стандартов
Совета Министров
от 14 октября 1977 г. N 2443
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СВЕРЛА СПИРАЛЬНЫЕ С КОНИЧЕСКИМ ХВОСТОВИКОМ
ОСНОВНЫЕ РАЗМЕРЫ
Twist drills with taper shank. Basic dimensions
ГОСТ 10903-77
Список изменяющих документов (в ред. Изменения N 1, утв. в июле 1982 г., Изменения N 2, утв. в апреле 1988 г.) |
МКС 25.100.30
ОКП 39 1221
Дата введения
1 января 1979 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров от 14.10.77 N 2443
3. Стандарт полностью соответствует СТ СЭВ 275-87
4. ВЗАМЕН ГОСТ 10903-64, МН 5808-65
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта | ||||
ГОСТ 4010-77 | |||||
| |||||
ГОСТ 25557-82 | |||||
СТ СЭВ 275-87 | |||||
6. Ограничение срока действия снято Постановлением Госстандарта от 22.07.82 N 2776
7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в июле 1982 г., апреле 1988 г. (ИУС 11-82, 7-88)
1. Настоящий стандарт распространяется на спиральные сверла с коническим хвостовиком диаметром от 5 до 80 мм.
Стандарт соответствует международному стандарту ИСО 235-1-75 в части, касающейся размеров диаметров.
Стандарт полностью соответствует СТ СЭВ 275-87.
(Измененная редакция, Изм. N 2).

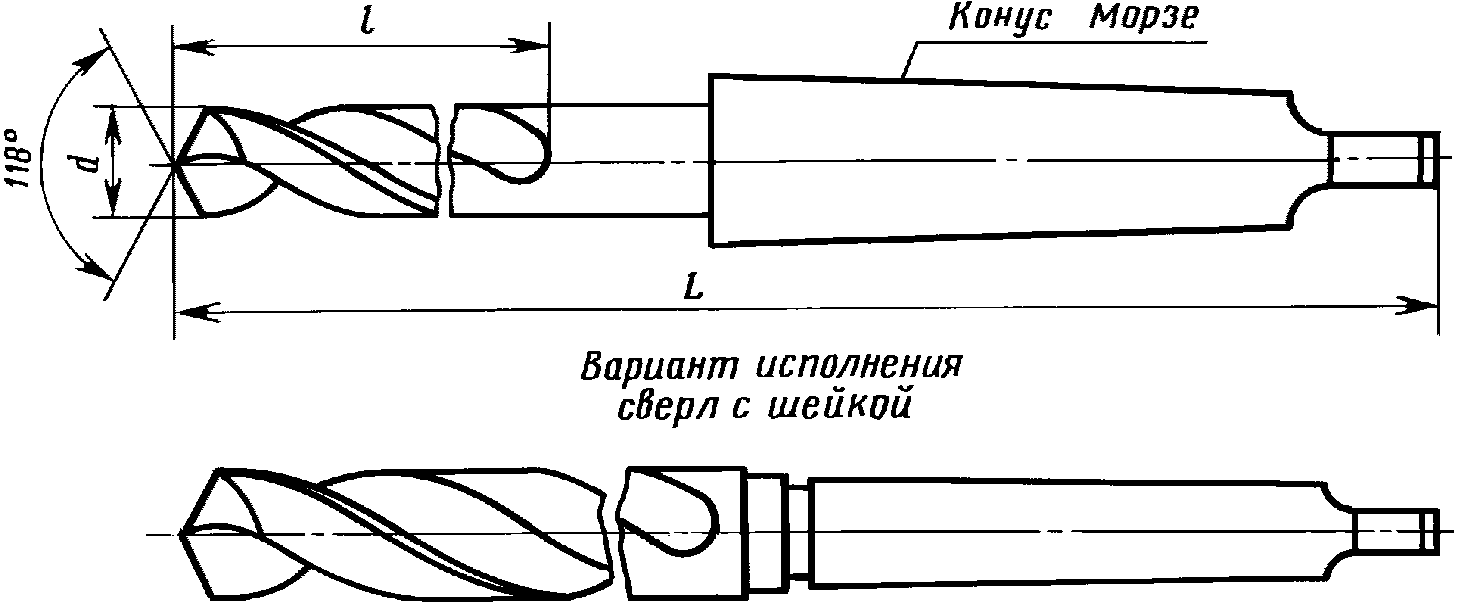

2. Основные размеры сверл должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
Сверла нормальной точности классов B1 и B | d | l | Сверла с нормальным хвостовиком | Сверла с усиленным хвостовиком | |||||||||
с нормальным хвостовиком | с усиленным хвостовиком | с нормальным хвостовиком | с усиленным хвостовиком | ||||||||||
Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | L | Конус Морзе | L | Конус Морзе | ||
2301-3551 | - | 2301-3001 | - | 5,00 | 52 | 133 | 1 | - | - | ||||
2301-3552 | - | 2301-3002 | - | 5,20 | |||||||||
2301-3553 | - | 2301-3003 | - | 5,50 | 57 | 138 | |||||||
2301-3554 | - | 2301-3004 | - | 5,80 | |||||||||
2301-3555 | - | 2301-0001 | - | 6,00 | |||||||||
2301-3556 | - | 2301-0003 | - | 6,20 | 63 | 144 | |||||||
2301-3557 | - | 2301-3005 | - | 6,40 | |||||||||
2301-3558 | - | 2301-0005 | - | 6,50 | |||||||||
2301-3559 | - | 2301-3006 | - | 6,60 | |||||||||
2301-3561 | - | 2301-0189 | - | 6,80 | 69 | 150 | |||||||
2301-3562 | - | 2301-0007 | - | 7,00 | |||||||||
2301-3563 | - | 2301-0009 | - | 7,20 | |||||||||
2301-3564 | - | 2301-3007 | - | 7,40 | |||||||||
2301-3565 | - | 2301-0011 | - | 7,50 | |||||||||
2301-3566 | - | 2301-3008 | - | 7,60 | 75 | 156 | |||||||
2301-3567 | - | 2301-0014 | - | 7,80 | |||||||||
2301-3568 | - | 2301-0015 | - | 8,00 | |||||||||
2301-3569 | - | 2301-0017 | - | 8,20 | |||||||||
2301-3571 | - | 2301-3009 | - | 8,40 | |||||||||
2301-3572 | - | 2301-0020 | - | 8,50 | |||||||||
2301-3573 | - | 2301-0190 | - | 8,80 | 81 | 162 | |||||||
2301-3574 | - | 2301-0023 | - | 9,00 | |||||||||
2301-3575 | - | 2301-0024 | - | 9,20 | |||||||||
2301-3576 | - | 2301-0025 | - | 9,50 | |||||||||
2301-3577 | - | 2301-0191 | - | 9,80 | 87 | 168 | |||||||
2301-3578 | - | 2301-0028 | - | 10,00 | |||||||||
2301-3579 | - | 2301-0030 | - | 10,20 | |||||||||
2301-3581 | - | 2301-0032 | - | 10,50 | |||||||||
2301-3582 | - | 2301-0192 | - | 10,80 | 94 | 175 | |||||||
2301-3583 | - | 2301-0034 | - | 11,00 | |||||||||
2301-3584 | - | 2301-0035 | - | 11,20 | |||||||||
2301-3585 | - | 2301-0036 | - | 11,50 | |||||||||
2301-3586 | - | 2301-0193 | - | 11,80 | |||||||||
2301-3587 | 2301-3787 | 2301-0039 | 2301-3012 | 12,00 | 101 | 182 | 199 | 2 | |||||
2301-3588 | 2301-3788 | 2301-0194 | 2301-3013 | 12,20 | |||||||||
2301-3589 | 2301-3789 | 2301-0040 | 2301-3014 | 12,50 | |||||||||
2301-3591 | 2301-3791 | 2301-0195 | 2301-3015 | 12,80 | |||||||||
2301-3592 | 2301-3792 | 2301-0042 | 2301-3016 | 13,00 | |||||||||
2301-3593 | 2301-3793 | 2301-0043 | 2301-3017 | 13,20 | |||||||||
2301-3594 | 2301-3794 | 2301-0044 | 2301-3018 | 13,50 | 108 | 189 | 206 | ||||||
2301-3595 | 2301-3795 | 2301-3011 | 2301-3019 | 13,75 | |||||||||
2301-3596 | 2301-3796 | 2301-0196 | 2301-3021 | 13,80 | |||||||||
2301-3597 | 2301-3797 | 2301-0046 | 2301-3022 | 14,00 | |||||||||
2301-3598 | - | 2301-0047 | - | 14,25 | 114 | 212 | 2 | - | - | ||||
2301-3599 | - | 2301-0048 | - | 14,50 | |||||||||
2301-3601 | - | 2301-0197 | - | 14,75 | |||||||||
2301-3602 | - | 2301-0050 | - | 15,00 | |||||||||
2301-3603 | - | 2301-0051 | - | 15,25 | 120 | 218 | |||||||
2301-3604 | - | 2301-0052 | - | 15,40 | |||||||||
2301-3605 | - | 2301-0053 | - | 15,50 | |||||||||
2301-3606 | - | 2301-0198 | - | 15,75 | |||||||||
2301-3607 | - | 2301-0054 | - | 16,00 | |||||||||
2301-3608 | - | 2301-0055 | - | 16,25 | 125 | 223 | |||||||
2301-3609 | - | 2301-0056 | - | 16,50 | |||||||||
2301-3611 | - | 2301-0199 | - | 16,75 | |||||||||
2301-3612 | - | 2301-0057 | - | 17,00 | |||||||||
2301-3613 | - | 2301-0058 | - | 17,25 | 130 | 228 | |||||||
2301-3614 | - | 2301-0059 | - | 17,40 | |||||||||
2301-3615 | - | 2301-0060 | - | 17,50 | |||||||||
2301-3616 | - | 2301-0200 | - | 17,75 | |||||||||
2301-3617 | - | 2301-0061 | - | 18,00 | |||||||||
2301-3618 | 2301-3818 | 2301-0062 | 2301-3023 | 18,25 | 135 | 233 | 256 | 3 | |||||
2301-3619 | 2301-3819 | 2301-0063 | 2301-3024 | 18,50 | |||||||||
2301-3621 | 2301-3821 | 2301-0064 | 2301-3025 | 18,75 | |||||||||
2301-3622 | 2301-3822 | 2301-0065 | 2301-3026 | 19,00 | |||||||||
2301-3623 | 2301-3823 | 2301-0066 | 2301-3027 | 19,25 | 140 | 238 | 261 | ||||||
2301-3624 | 2301-3824 | 2301-0067 | 2301-3028 | 19,40 | |||||||||
2301-3625 | 2301-3825 | 2301-0068 | 2301-3029 | 19,50 | |||||||||
2301-3626 | 2301-3826 | 2301-0201 | 2301-3031 | 19,75 | |||||||||
2301-3627 | 2301-3827 | 2301-0069 | 2301-3032 | 20,00 | |||||||||
2301-3628 | 2301-3828 | 2301-0202 | 2301-3033 | 20,25 | 145 | 243 | 266 | ||||||
2301-3629 | 2301-3829 | 2301-0070 | 2301-3035 | 20,50 | |||||||||
2301-3631 | 2301-3831 | 2301-0071 | 2301-3036 | 20,75 | |||||||||
2301-3632 | 2301-3832 | 2301-0072 | 2301-3037 | 20,90 | 145 | 243 | 266 | ||||||
2301-3633 | 2301-3833 | 2301-0073 | 2301-3038 | 21,00 | |||||||||
2301-3634 | 2301-3834 | 2301-0074 | 2301-3039 | 21,25 | 150 | 248 | 271 | ||||||
2301-3635 | 2301-3835 | 2301-0075 | 2301-3041 | 21,50 | |||||||||
2301-3636 | 2301-3836 | 2301-3034 | 2301-3042 | 21,75 | |||||||||
2301-3637 | 2301-3837 | 2301-0076 | 2301-3043 | 22,00 | |||||||||
2301-3638 | 2301-3838 | 2301-0203 | 2301-3044 | 22,25 | |||||||||
2301-3639 | 2301-3839 | 2301-0077 | 2301-3045 | 22,50 | 155 | 253 | 276 | ||||||
2301-3641 | 2301-3841 | 2301-0078 | 2301-3046 | 22,75 | |||||||||
2301-3642 | 2301-3842 | 2301-0079 | 2301-3047 | 23,00 | |||||||||
2301-3643 | - | 2301-0080 | - | 23,25 | 276 | 3 | - | - | |||||
2301-3644 | - | 2301-0081 | - | 23,50 | |||||||||
2301-3645 | - | 2301-0204 | - | 23,75 | 160 | 281 | |||||||
2301-3646 | - | 2301-0082 | - | 23,90 | |||||||||
2301-3647 | - | 2301-0083 | - | 24,00 | |||||||||
2301-3648 | - | 2301-0084 | - | 24,25 | |||||||||
2301-3649 | - | 2301-0085 | - | 24,50 | |||||||||
2301-3651 | - | 2301-0086 | - | 24,75 | |||||||||
2301-3652 | - | 2301-0087 | - | 25,00 | |||||||||
2301-3653 | - | 2301-0205 | - | 25,25 | 165 | 286 | |||||||
2301-3654 | - | 2301-0088 | - | 25,50 | |||||||||
2301-3655 | - | 2301-0206 | - | 25,75 | |||||||||
2301-3656 | - | 2301-0089 | - | 26,00 | |||||||||
2301-3657 | - | 2301-0090 | - | 26,25 | |||||||||
2301-3658 | - | 2301-0092 | - | 26,50 | |||||||||
2301-3659 | 2301-3859 | 2301-0207 | 2301-3049 | 26,75 | 170 | 291 | 319 | 4 | |||||
2301-3661 | 2301-3861 | 2301-0094 | 2301-3051 | 27,00 | |||||||||
2301-3662 | 2301-3862 | 2301-0095 | 2301-3052 | 27,25 | |||||||||
2301-3663 | 2301-3863 | 2301-0096 | 2301-3053 | 27,50 | |||||||||
2301-3664 | 2301-3864 | 2301-0208 | 2301-3054 | 27,75 | |||||||||
2301-3665 | 2301-3865 | 2301-0098 | 2301-3055 | 28,00 | |||||||||
2301-3666 | 2301-3866 | 2301-0209 | 2301-3056 | 28,25 | 175 | 296 | 324 | ||||||
2301-3667 | 2301-3867 | 2301-0099 | 2301-3057 | 28,50 | |||||||||
2301-3668 | 2301-3868 | 2301-0210 | 2301-3058 | 28,75 | |||||||||
2301-3669 | 2301-3869 | 2301-0100 | 2301-3059 | 29,00 | |||||||||
2301-3671 | 2301-3871 | 2301-0101 | 2301-3061 | 29,25 | |||||||||
2301-3672 | 2301-3872 | 2301-0103 | 2301-3062 | 29,50 | 175 | 296 | 324 | ||||||
2301-3673 | 2301-3873 | 2301-3048 | 2301-3063 | 29,75 | |||||||||
2301-3674 | 2301-3874 | 2301-0106 | 2301-3064 | 30,00 | |||||||||
2301-3675 | 2301-3875 | 2301-0107 | 2301-3065 | 30,25 | 180 | 301 | 329 | ||||||
2301-3676 | 2301-3876 | 2301-0108 | 2301-3066 | 30,50 | |||||||||
2301-3677 | 2301-3877 | 2301-0211 | 2301-3067 | 30,75 | |||||||||
2301-3678 | 2301-3878 | 2301-0109 | 2301-3068 | 31,00 | |||||||||
2301-3679 | 2301-3879 | 2301-0110 | 2301-3069 | 31,25 | |||||||||
2301-3681 | 2301-3881 | 2301-0111 | 2301-3071 | 31,50 | |||||||||
2301-3682 | 2301-3882 | 2301-0112 | 2301-3072 | 31,75 | 185 | 306 | 334 | ||||||
2301-3683 | - | 2301-0113 | - | 32,00 | 334 | 4 | - | - | |||||
2301-3684 | - | 2301-0213 | - | 32,25 | |||||||||
2301-3685 | - | 2301-0115 | - | 32,50 | |||||||||
2301-3686 | - | 2301-0117 | - | 33,00 | |||||||||
2301-3687 | - | 2301-0214 | - | 33,25 | |||||||||
2301-3688 | - | 2301-0118 | - | 33,50 | |||||||||
2301-3689 | - | 2301-0119 | - | 34,00 | 190 | 339 | |||||||
2301-3691 | - | 2301-0120 | - | 34,50 | |||||||||
2301-3692 | - | 2301-0122 | - | 35,00 | |||||||||
2301-3693 | - | 2301-0215 | - | 35,25 | |||||||||
2301-3694 | - | 2301-0123 | - | 35,50 | |||||||||
2301-3695 | - | 2301-0216 | - | 35,75 | 195 | 344 | |||||||
2301-3696 | - | 2301-0125 | - | 36,00 | |||||||||
2301-3697 | - | 2301-0217 | - | 36,25 | |||||||||
2301-3698 | - | 2301-0126 | - | 36,50 | |||||||||
2301-3699 | - | 2301-0128 | - | 37,00 | |||||||||
2301-3701 | - | 2301-0130 | - | 37,50 | |||||||||
2301-3702 | - | 2301-0132 | - | 38,00 | 200 | 349 | |||||||
2301-3703 | - | 2301-0218 | - | 38,25 | |||||||||
2301-3704 | - | 2301-0133 | - | 38,50 | |||||||||
2301-3705 | - | 2301-0135 | - | 39,00 | |||||||||
2301-3706 | - | 2301-0219 | - | 39,25 | |||||||||
2301-3707 | - | 2301-0136 | - | 39,50 | |||||||||
2301-3708 | - | 2301-0137 | - | 40,00 | |||||||||
2301-3709 | 2301-3909 | 2301-0139 | 2301-3073 | 40,50 | 205 | 354 | 392 | 5 | |||||
2301-3711 | 2301-3911 | 2301-0141 | 2301-3074 | 41,00 | |||||||||
2301-3712 | 2301-3912 | 2301-0220 | 2301-3075 | 41,25 | 205 | 354 | 392 | ||||||
2301-3713 | 2301-3913 | 2301-0142 | 2301-3076 | 41,50 | |||||||||
2301-3714 | 2301-3914 | 2301-0144 | 2301-3077 | 42,00 | |||||||||
2301-3715 | 2301-3915 | 2301-0221 | 2301-3078 | 42,50 | |||||||||
2301-3716 | 2301-3916 | 2301-0146 | 2301-3079 | 43,00 | 210 | 359 | 397 | ||||||
2301-3717 | 2301-3917 | 2301-0222 | 2301-3081 | 43,25 | |||||||||
2301-3718 | 2301-3918 | 2301-0147 | 2301-3082 | 43,50 | |||||||||
2301-3719 | 2301-3919 | 2301-0149 | 2301-3083 | 44,00 | |||||||||
2301-3721 | 2301-3921 | 2301-0150 | 2301-3084 | 44,50 | |||||||||
2301-3722 | 2301-3922 | 2301-0153 | 2301-3085 | 45,00 | |||||||||
2301-3723 | 2301-3923 | 2301-0223 | 2301-3086 | 45,25 | 215 | 364 | 402 | ||||||
2301-3724 | 2301-3924 | 2301-0224 | 2301-3087 | 45,50 | |||||||||
2301-3725 | 2301-3925 | 2301-0154 | 2301-3088 | 46,00 | |||||||||
2301-3726 | 2301-3926 | 2301-0155 | 2301-3089 | 46,50 | |||||||||
2301-3727 | 2301-3927 | 2301-0158 | 2301-3091 | 47,00 | |||||||||
2301-3728 | 2301-3928 | 2301-0159 | 2301-3092 | 47,50 | |||||||||
2301-3729 | 2301-3929 | 2301-0161 | 2301-3093 | 48,00 | 220 | 369 | 407 | ||||||
2301-3731 | 2301-3931 | 2301-0162 | 2301-3094 | 48,50 | |||||||||
2301-3732 | 2301-3932 | 2301-0164 | 2301-3095 | 49,00 | |||||||||
2301-3733 | 2301-3933 | 2301-0165 | 2301-3096 | 49,50 | |||||||||
2301-3734 | 2301-3934 | 2301-0166 | 2301-3097 | 50,00 | |||||||||
2301-3735 | 2301-3935 | 2301-0167 | 2301-3098 | 50,50 | 225 | 374 | 412 | ||||||
2301-3736 | - | 2301-0168 | - | 51,00 | 412 | 5 | - | - | |||||
2301-3737 | - | 2301-0169 | - | 51,50 | |||||||||
2301-3738 | - | 2301-0170 | - | 52,00 | |||||||||
2301-3739 | - | 2301-0171 | - | 53,00 | |||||||||
2301-3741 | - | 2301-0172 | - | 54,00 | 230 | 417 | |||||||
2301-3742 | - | 2301-0173 | - | 55,0 | |||||||||
2301-3743 | - | 2301-0174 | - | 56,00 | |||||||||
2301-3744 | - | 2301-0175 | - | 57,00 | 235 | 422 | |||||||
2301-3745 | - | 2301-0176 | - | 58,00 | |||||||||
2301-3746 | - | 2301-3126 | - | 59,00 | |||||||||
2301-3747 | - | 2301-0177 | - | 60,00 | |||||||||
2301-3748 | - | 2301-0178 | - | 61,00 | 240 | 427 | |||||||
2301-3749 | - | 2301-0179 | - | 62,00 | |||||||||
2301-3751 | - | 2301-0180 | - | 63,00 | |||||||||
2301-3752 | 2301-3952 | 2301-3101 | 2301-3102 | 64,00 | 245 | 432 | 499 | 6 | |||||
2301-3753 | 2301-3953 | 2301-0181 | 2301-3103 | 65,00 | |||||||||
2301-3754 | 2301-3954 | 2301-3104 | 2301-3105 | 66,00 | |||||||||
2301-3755 | 2301-3955 | 2301-3106 | 2301-3107 | 67,00 | |||||||||
2301-3756 | 2301-3956 | 2301-0182 | 2301-3108 | 68,00 | 250 | 437 | 504 | ||||||
2301-3757 | 2301-3957 | 2301-3109 | 2301-3111 | 69,00 | |||||||||
2301-3758 | 2301-3958 | 2301-0183 | 2301-3112 | 70,00 | |||||||||
2301-3759 | 2301-3959 | 2301-3113 | 2301-3114 | 71,00 | |||||||||
2301-3761 | 2301-3961 | 2301-0185 | 2301-3115 | 72,00 | 255 | 442 | 509 | ||||||
2301-3762 | 2301-3962 | 2301-3116 | 2301-3117 | 73,00 | |||||||||
2301-3763 | 2301-3963 | 2301-3118 | 2301-3119 | 74,00 | |||||||||
2301-3764 | 2301-3964 | 2301-0186 | 2301-3121 | 75,00 | |||||||||
2301-3765 | 2301-3965 | 2301-3122 | 2301-3123 | 76,00 | 260 | 447 | 514 | ||||||
2301-3766 | - | 2301-3124 | - | 77,00 | 514 | 6 | - | - | |||||
2301-3767 | - | 2301-0187 | - | 78,00 | |||||||||
2301-3768 | - | 2301-3125 | - | 79,00 | |||||||||
2301-3769 | - | 2301-0188 | - | 80,00 | |||||||||
Пример условного обозначения сверла повышенной точности, диаметром d = 15 мм с нормальным хвостовиком, класса точности A1:
Сверло 2301-3602-A1 ГОСТ 10903-77
Пример условного обозначения сверла нормальной точности, диаметром d = 15 мм с нормальным хвостовиком, класса точности B:
Сверло 2301-0050 ГОСТ 10903-77
То же, класса точности B1:
Сверло 2301-0050-B1 ГОСТ 10903-77
Примечание. Для сверл с левым направлением спирали к условному обозначению добавляется буква Л.
(Измененная редакция, Изм. N 1, 2).
ИС МЕГАНОРМ: примечание. Взамен ГОСТ 25557-82 Приказом Ростехрегулирования от 12.07.2007 N 171-ст с 1 января 2008 года введен в действие ГОСТ 25557-2006. ГОСТ 25557-2006 утратил силу с 1 января 2018 года в связи с введением в действие ГОСТ 25557-2016 (Приказ Росстандарта от 20.03.2017 N 160-ст). |
4. Технические требования - по ГОСТ 2034.
5. Сверла могут выполняться как с шейкой, так и без нее. Размеры шейки не регламентируются.
5а. Направление спирали сверла - правое. Сверла с левым направлением спирали изготовляются по согласованию с потребителем.
(Введен дополнительно, Изм. N 2).
7. Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, указаны в приложении.
(Введен дополнительно, Изм. N 2).
Справочное
Основные размеры сверл с промежуточными диаметрами, отличающимися от регламентируемых в стандарте, должны соответствовать указанным в таблице.
мм
l | Сверла с нормальным хвостовиком | Сверла с усиленным хвостовиком | ||||
свыше | до | L | Конус Морзе | L | Конус Морзе | |
4,25 | 4,75 | 47 | 128 | 1 | - | - |
4,75 | 5,30 | 52 | 133 | |||
5,30 | 6,00 | 57 | 138 | |||
6,00 | 6,70 | 63 | 144 | |||
6,70 | 7,50 | 69 | 150 | |||
7,50 | 8,50 | 75 | 156 | |||
8,50 | 9,50 | 81 | 162 | |||
9,50 | 10,60 | 87 | 168 | |||
10,60 | 11,80 | 94 | 175 | |||
11,80 | 13,20 | 101 | 182 | 199 | 2 | |
13,20 | 14,00 | 108 | 189 | 206 | ||
14,00 | 15,00 | 114 | 212 | 2 | - | - |
15,00 | 16,00 | 120 | 218 | |||
16,00 | 17,00 | 125 | 223 | |||
17,00 | 18,00 | 130 | 228 | |||
18,00 | 19,00 | 135 | 233 | 256 | 3 | |
19,00 | 20,00 | 140 | 238 | 261 | ||
20,00 | 21,20 | 145 | 243 | 266 | ||
21,20 | 22,40 | 150 | 248 | 271 | ||
22,40 | 23,02 | 155 | 253 | 276 | ||
23,02 | 23,60 | 276 | 3 | - | - | |
23,60 | 25,00 | 160 | 281 | |||
25,00 | 26,50 | 165 | 286 | |||
26,50 | 28,00 | 170 | 291 | 319 | 4 | |
28,00 | 30,00 | 175 | 296 | 324 | ||
30,00 | 31,50 | 180 | 301 | 329 | ||
31,50 | 31,75 | 185 | 306 | 334 | ||
31,75 | 33,50 | 334 | 4 | - | - | |
33,50 | 35,50 | 190 | 339 | |||
35,50 | 37,50 | 195 | 344 | |||
37,50 | 40,00 | 200 | 349 | |||
40,00 | 42,50 | 205 | 354 | 392 | 5 | |
42,50 | 45,00 | 210 | 359 | 397 | ||
45,00 | 47,50 | 215 | 364 | 402 | ||
47,50 | 50,00 | 220 | 369 | 4 | 407 | 5 |
50,00 | 50,80 | 225 | 374 | 412 | ||
50,80 | 53,00 | 225 | 412 | 5 | - | - |
53,00 | 56,00 | 230 | 417 | |||
56,00 | 60,00 | 235 | 422 | |||
60,00 | 63,00 | 240 | 427 | |||
63,00 | 67,00 | 245 | 432 | 499 | 6 | |
67,00 | 71,00 | 250 | 437 | 504 | ||
71,00 | 75,00 | 255 | 442 | 509 | ||
75,00 | 76,20 | 260 | 447 | 514 | ||
76,20 | 80,00 | 514 | 6 | - | - | |
80,00 | 85,00 | 265 | 519 | |||
Длины L и l могут изменяться в пределах одного интервала диаметров между минимальным и максимальным значениями, соответствующими приведенным в таблице для ближайшего нижнего и верхнего пределов интервала (с увеличением или уменьшением в случае, когда рассматривается полная длина на разность между длинами двух конусов, если конус, сочетавшийся с одним из двух соседних интервалов, больше или меньше, чем конус в рассматриваемом интервале).
Например, для диаметра 15 мм длина L может изменяться между 108 и 120 мм при номинальном значении 114 мм с допуском +/- 6 мм. Так как допуск на длину L такой же, как на длину (+/- 6 мм), то может изменяться между 206 и 218 мм при номинальном значении 212 мм.
ПРИЛОЖЕНИЕ. (Введено дополнительно, Изм. N 2).
