ГОСТ 25425-90 (СТ СЭВ 129-74). Пластины твердосплавные напаиваемые типа 26. Конструкция и размеры

Информационные данные

Приложение

Утвержден и введен в действие

Постановлением Госстандарта СССР

от 31 октября 1990 г. N 2764

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ ТИПА 26

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips, type 26.

Design and dimensions

ГОСТ 25425-90

(СТ СЭВ 129-74)

Группа В56

ОКП 19 6000

Дата введения

1 июля 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: Ю.А. Абрамов, канд. техн. наук; А.И. Скрипник, канд. техн. наук; Э.Ф. Эйхманс, канд. техн. наук; Е.Г. Степанов; Н.И. Литвинюк; Л.В. Мытарева.

2. Утвержден и введен в действие Постановлением Государственного комитета по управлению качеством продукции и стандартам от 31.10.1990 N 2764.

3. Срок проверки - 1999 г., периодичность проверки - 10 лет.

4. Взамен ГОСТ 25425-82.

5. Стандарт полностью соответствует СТ СЭВ 129-74.

6. Ссылочные нормативно-технические документы

─────────────────────────────────────────┬────────────────────────

Обозначение НТД, на который дана ссылка │ Номер пункта

─────────────────────────────────────────┼────────────────────────

ГОСТ 2209-90 │ 5

ГОСТ 25393-90 │ 3

1. Настоящий стандарт распространяется на пластины для разверток.

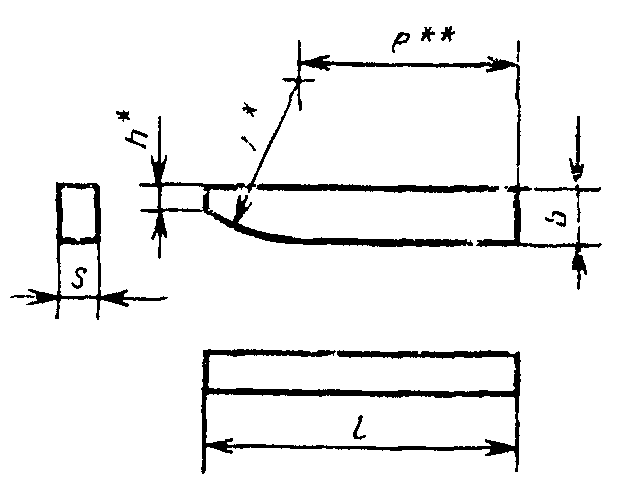

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1 .

--------------------------------

<*> Размеры для пресс-форм.

<**> Размер для справок.

Таблица 1

Размеры, мм

────────┬──┬────┬───┬───────┬────┬────┬───────────┬───────────────

Обозна- │l │ b │ s │ h │ r │ е │ Основное │Дополнительное

чение │ │ │ │(пред. │ │ │применение │ применение

пластин │ │ │ │ откл. │ │ │ │

│ │ │ │ +0,4) │ │ │ │

────────┼──┼────┼───┼───────┼────┼────┼───────────┼───────────────

26010 │12│2,0 │0,8│0,8 │25 │4,4 │N 2, N 4, │N 1, N 3, N 7,
