Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2914
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
ТРЕХГРАННОЙ ФОРМЫ С ЗАДНИМ УГЛОМ 20°
КОНСТРУКЦИЯ И РАЗМЕРЫ
Triangular throw-away (indexable) carbide
cutting inserts with 20° end-clearance angle.
Design and dimensions
ГОСТ 24251-80
Список изменяющих документов (в ред. Изменения N 1, утв. в октябре 1984 г., Изменения N 2, утв. в декабре 1990 г.) |
ОКП 19 6000
Дата введения
1 января 1982 года
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2914.
3. Срок проверки - 2000 г.; периодичность проверки - 10 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
─────────────────────────────────────────┬────────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
─────────────────────────────────────────┼────────────────────────
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3630.
7. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 2).

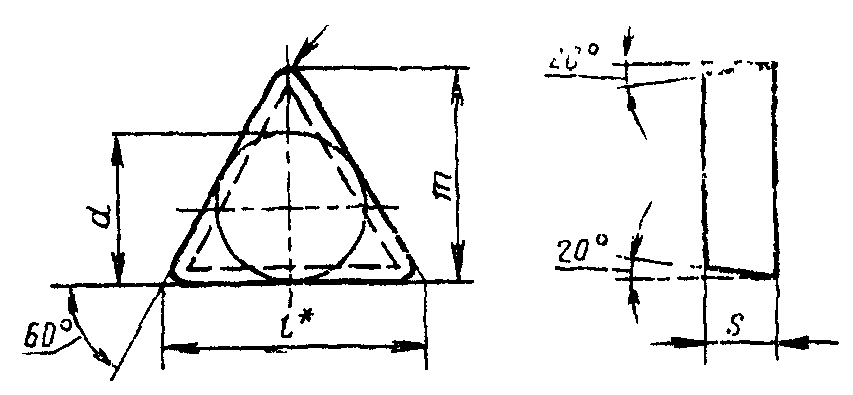

1. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
мм
─────────────────────────┬─────────┬─────┬─────┬─────┬─────┬──────
Обозначение пластин │Приме- │ l │ d │ s │ r │ m
класса допуска G │няемость │ │ │ │ │
────────────┬────────────┤ │ │ │ │ │
цифровое │ буквенно- │ │ │ │ │ │
│ цифровое │ │ │ │ │ │
────────────┼────────────┼─────────┼─────┼─────┼─────┼─────┼──────
01431-110308│ТЕGN-110308 │ │11,0 │6,350│3,18 │0,8 │8,731
────────────┼────────────┼─────────┼─────┼─────┤ ├─────┼──────
01431-160308│ТЕGN-160308 │ │16,5 │9,525│ │0,8 │13,494
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6-ОМ длиной режущей кромки l = 11,0 мм, толщиной s = 3,18 мм, радиусом r = 0,8 мм:
19 6516 0444 110308.
2. Ориентировочная масса пластин указана в Приложении 1.
3. Система обозначения пластин - по ГОСТ 19042-80.
4. Технические требования - по ГОСТ 19086-80.
5. Применяемые марки сплавов указаны в Приложении 2.
(Введен дополнительно, Изм. N 2).
Справочное
───────────────┬──────────────────────────────────────────────────
Обозначение │ Ориентировочная масса пластин, г
пластин ├─────────────────────────────┬────────────────────
│ из твердого сплава марок │из безвольфрамового
│ │ твердого сплава
│ │ марки
├──────────────┬──────────────┼────────────────────
│ ВК6-ОМ │ Т8К7 │ ТН20
───────────────┼──────────────┼──────────────┼────────────────────
01431-110308 │1,55 │1,33 │0,61
───────────────┼──────────────┼──────────────┼────────────────────
01431-160308 │4,28 │3,68 │1,67
(Измененная редакция, Изм. N 2).
Рекомендуемое
────────────────┬─────────────┬───────────────┬───────────────────
Цифровое │ Основное │Дополнительное │ Применение по
обозначение │ применение │ применение │специальному заказу
пластин │ │ │
────────────────┼─────────────┼───────────────┼───────────────────
01431-110308 │N 2 │N 15 │N 8
────────────────┤ │ │
01431-160308 │ │ │
N 2 - ВК6-ОМ; N 8 - ТН20; N 15 - Т8К7.
(Введено дополнительно, Изм. N 2).
