Содержание
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2908
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ ТВЕРДОСПЛАВНЫЕ
РОМБИЧЕСКОЙ ФОРМЫ С УГЛОМ 80°, С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ДВУХ СТОРОНАХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Rhombic throw-away (indexable) carbide cutting inserts
with 80° included angle, with cylindrical holes
and chip-breaking flutes on both faces.
Design and dimensions
ГОСТ 24249-80
Список изменяющих документов (в ред. Изменения N 1, утв. в октябре 1984 г., Изменения N 2, утв. в апреле 1987 г., Изменения N 3, утв. в декабре 1990 г.) |
ОКП 19 6000
Дата введения
1 января 1982 года
1. Разработан и внесен Министерством цветной металлургии СССР.
Разработчики: А.И. Скрипник, канд. техн. наук, А.А. Залужный, О.С. Мальцев, канд. техн. наук, Н.А. Скапа, М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.1980 N 2908.
3. Срок проверки - 1990 г., периодичность проверки - 10 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка | Номер пункта |
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3628.
7. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., апреле 1987 г., декабре 1990 г. (ИУС 2-85, 8-87, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 3).
1. (Исключен, Изм. N 2).
2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размеры для справок.
мм
Обозначение пластин класса допуска М | l | s | r | m | d | d1 | ||
цифровое | буквенно-цифровое | применяемость <*> | ||||||
05125-120404 | СNМG-120404 | 12,9 | 4,76 | 0,4 | 3,307 | 12,700 | 5,16 | |
05125-120408 | СNМG-120408 | 0,8 | 3,088 | |||||
05125-120412 | СNМG-120412 | 1,2 | 2,867 | |||||
05125-160608 | СNМG-160608 | 16,1 | 6,35 | 0,8 | 3,970 | 15,875 | 6,35 | |
05125-160612 | СNМG-160612 | 1,2 | 3,749 | |||||
05125-190608 | СNМG-190608 | 19,3 | 0,8 | 4,652 | 19,050 | 7,93 | ||
05125-190612 | СNМG-190612 | 1,2 | 4,631 | |||||
05125-190616 | СNМG-190616 | 1,6 | 4,411 | |||||
--------------------------------
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки Т15К6, класса допуска М, длиной режущей кромки l = 12,9 мм, радиусом r = 0,4 мм:
196613 2057 120404.
(Измененная редакция, Изм. N 2, 3).
3. Форма и размеры стружколомающих канавок указаны в рекомендуемом Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин - по ГОСТ 19042-80.
6. Технические требования - по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. N 3).
Рекомендуемое

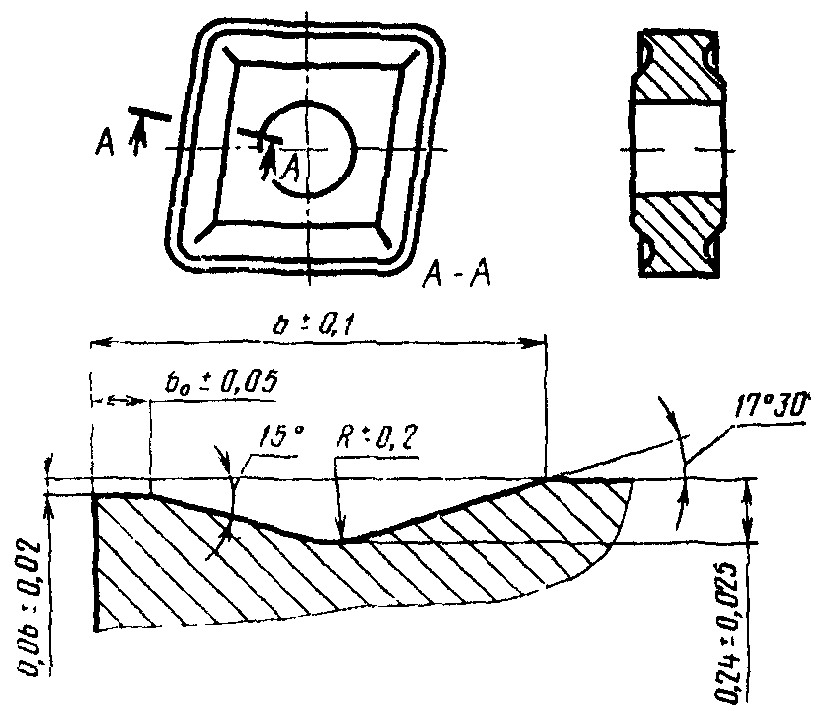

Форма и размеры стружколомающих канавок на передних поверхностях пластин указаны на чертеже и в таблице.
Размеры, мм
b0 | b | R | |
05125-120404 | 0,2 | 1,95 | 1,2 |
05125-120408 | |||
05125-120412 | |||
05125-160608 | 0,3 | 2,05 | 1,2 |
05125-160612 | |||
05125-190608 | 0,4 | 2,25 | 1,7 |
05125-190612 | 0,4 | 2,25 | 1,7 |
05125-190616 |
(Измененная редакция, Изм. N 3).
Справочное
Цифровое обозначение пластин | Ориентировочная масса пластин, г, из твердого сплава марок | |||||
Т15К6 | Т14К8 | Т5К10 | ВК6, ВК6-ОМ | ВП1255 | ВК10-ХОМ | |
05125-120404 | 6,90 | 7,02 | 7,75 | 8,95 | 8,28 | 8,74 |
05125-120408 | 6,87 | 7,00 | 7,72 | 8,92 | 8,24 | 8,72 |
05125-120412 | 6,84 | 6,96 | 7,68 | 8,87 | 8,21 | 8,67 |
05125-160608 | 14,65 | 14,90 | 16,38 | 18,95 | 17,58 | 18,60 |
05125-160612 | 14,60 | 14,85 | 16,32 | 18,90 | 17,52 | 18,53 |
05125-190608 | 20,60 | 21,00 | 23,10 | 27,50 | 24,72 | 26,10 |
05125-190612 | 20,50 | 20,90 | 23,00 | 27,40 | 24,60 | 26,00 |
05125-190616 | 20,40 | 20,80 | 29,90 | 27,30 | 24,48 | 26,90 |
(Измененная редакция, Изм. N 3).
Рекомендуемое
Цифровое обозначение пластин | Основное применение | Дополнительное применение | Применение по специальному заказу |
05125-120404 | N 1, N 3, N 2, N 7, N 11 | - | N 5, N 6 |
05125-120408 | N 1, N 2, N 7, N 11 | N 5, N 6 | |
05125-120412 | |||
05125-160608 | N 1, N 11 | N 5 | N 2, N 3, N 6, N 7 |
05125-160612 | |||
05125-190608 | N 5, N 11 | N 1 | N 3, N 2, N 6, N 7 |
05125-190612 | N 5 | N 1, N 3, N 2, N 7 | N 6 |
05125-190616 |
N 1 - ВК10-ХОМ; N 2 - ВК6-ОМ; N 3 - ВК6; N 5 - Т5К10; N 6 - Т14К8; N 7 - Т15К6; N 11 - ВП1255.
Справочное
d | Обозначение | Пластины со стружколомающими канавками на двух сторонах | ||||
радиус при вершине  | ||||||
0,4 | 0,8 | 1,2 | 1,6 | 2,4 | ||
12,7 | СNМG 1204 | + | + | + | ++ | +++ |
15,875 | СNМG 1606 | +++ | + | + | ++ | +++ |
19,05 | СNМG 1906 | +++ | + | + | + | ++ |
25,4 | СNМG 2509 | +++ | +++ | +++ | +++ | ++ |
Примечание. + - пластины основного применения, стандартизованные.
++ - пластины ограниченного применения, нестандартизованные.
+++ - пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. N 3).
