Утвержден и введен в действие

Постановлением Государственного

комитета СССР по стандартам

от 28 октября 1985 г. N 3455

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗОЛЯТОРЫ КЕРАМИЧЕСКИЕ ОПОРНЫЕ НА НАПРЯЖЕНИЕ

СВЫШЕ 1000 В ДЛЯ РАБОТЫ В ПОМЕЩЕНИИ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Base ceramic indoor insulators for systems

with nominal voltage over 1000 V. Types, basic

parameters and dimensions

ГОСТ 19797-85

Список изменяющих документов

(в ред. Изменения N 1, утв. в январе 1989 г.,

Изменения N 2, утв. в сентябре 1990 г.)

Группа Е35

МКС 29.080.10

ОКП 34 9341

Дата введения

1 января 1987 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.10.85 N 3455

3. Стандарт полностью соответствует СТ СЭВ 5021-85, международному стандарту МЭК 273-79

4. ВЗАМЕН ГОСТ 19797-80

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер раздела
ГОСТ 9984-85	Вводная часть
ГОСТ 15150-69	Вводная часть

6. Ограничение срока действия снято по протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в январе 1989 г., сентябре 1990 г. (ИУС 4-89, 12-90); Поправкой (ИУС 1-95)

1. Настоящий стандарт распространяется на опорные керамические армированные изоляторы климатического исполнения У, УХЛ, Т категории размещения 2, 3 по ГОСТ 15150, предназначенные для изоляции и крепления токоведущих частей в электрических аппаратах и распределительных устройствах.

Настоящий стандарт устанавливает типы, основные параметры и размеры изоляторов, изготовленных для нужд народного хозяйства и экспорта.

Изоляторы должны соответствовать требованиям ГОСТ 9984 <*>.

--------------------------------

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ Р 52034-2003 Приказом Ростехрегулирования от 18.12.2008 N 585-ст с 1 января 2010 года введен в действие ГОСТ Р 52034-2008.

<*> На территории Российской Федерации действует ГОСТ Р 52034-2003.

Стандарт полностью соответствует СТ СЭВ 5021-85.

(Измененная редакция, Изм. N 1, 2).

2. Типы, основные параметры, размеры и коды ОКП изоляторов должны соответствовать указанным на черт. 1 - 3, 5, 6, 8 - 19 и в таблице.

В условном обозначении вновь разрабатываемых типов изоляторов, основные параметры и размеры которых указаны на черт. 1 и в таблице, буквы и цифры означают:

И - изолятор;

4, 8, 16, 25 - минимальная разрушающая сила на изгиб (разрыв), кН;

80, 125, 170, 195 - испытательное напряжение грозового импульса, кВ;

УХЛ - климатическое исполнение;

3 - категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического с минимальной разрушающей силой на изгиб (разрыв) 4 кН, испытательным напряжением грозового импульса 80 кВ, климатического исполнения УХЛ, категории размещения 3:

И4-80 УХЛ3 ГОСТ 19797-85

В условном обозначении изоляторов, основные параметры и размеры которых указаны на черт. 2 - 15 и в таблице, буквы и цифры означают:

И - изолятор;

О - опорный;

Р - ребристый;

6, 10, 20, 35 - номинальное напряжение;

3,75; 7,50; 20,00; 30,00 - минимальная разрушающая сила на изгиб (разрыв), кН;

I, II, III - вариант исполнения;

У, УХЛ, Т - климатическое исполнение;

2, 3 - категория размещения.

Пример условного обозначения при заказе изолятора опорного армированного керамического на номинальное напряжение 10 кВ с минимальной разрушающей силой на изгиб (разрыв) 3,75 кН, климатического исполнения У, категории размещения 3:

ИО-10-3,75 У3 ГОСТ 19797-85

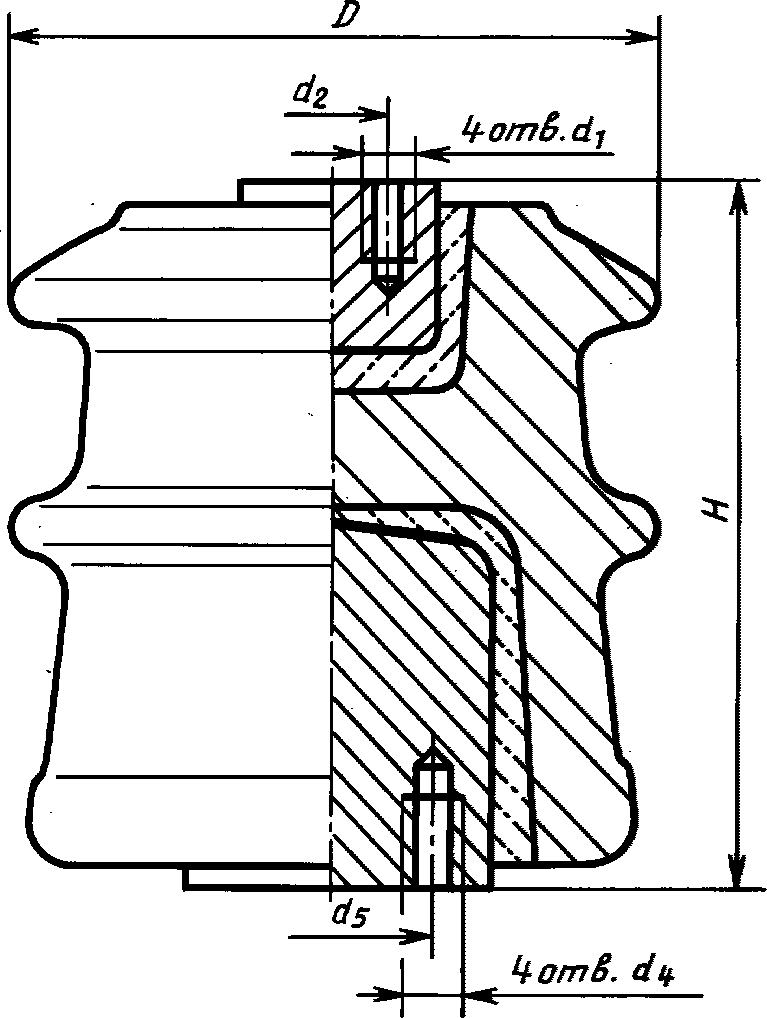

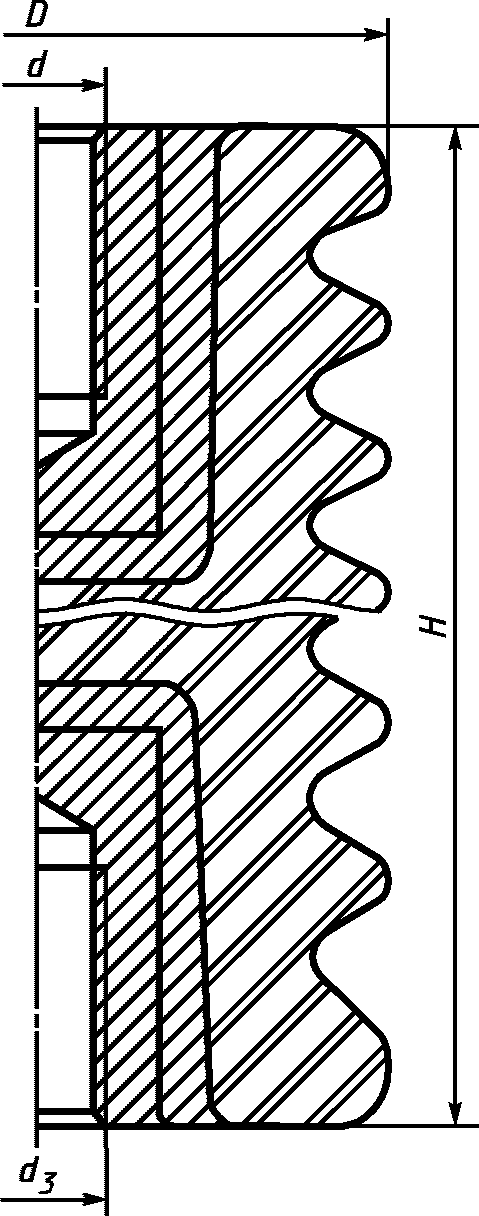

Черт. 1

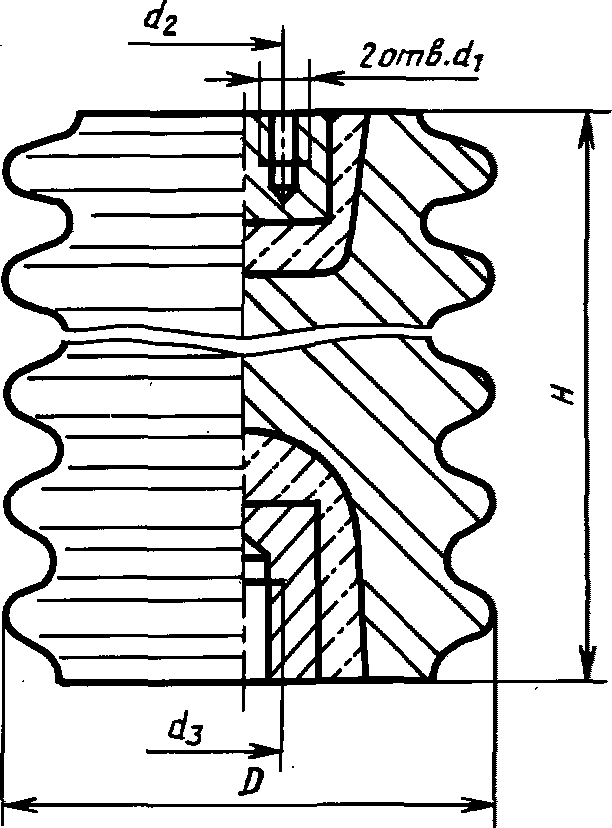

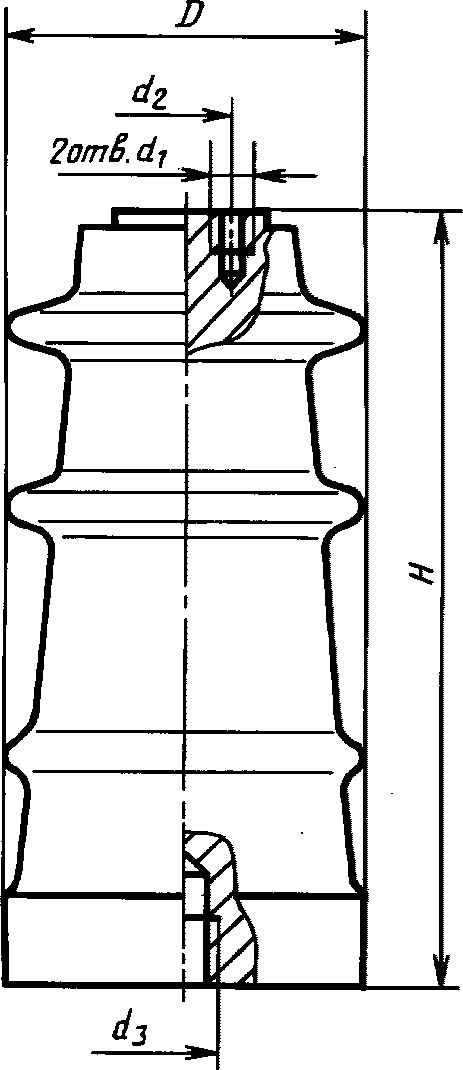

Черт. 2

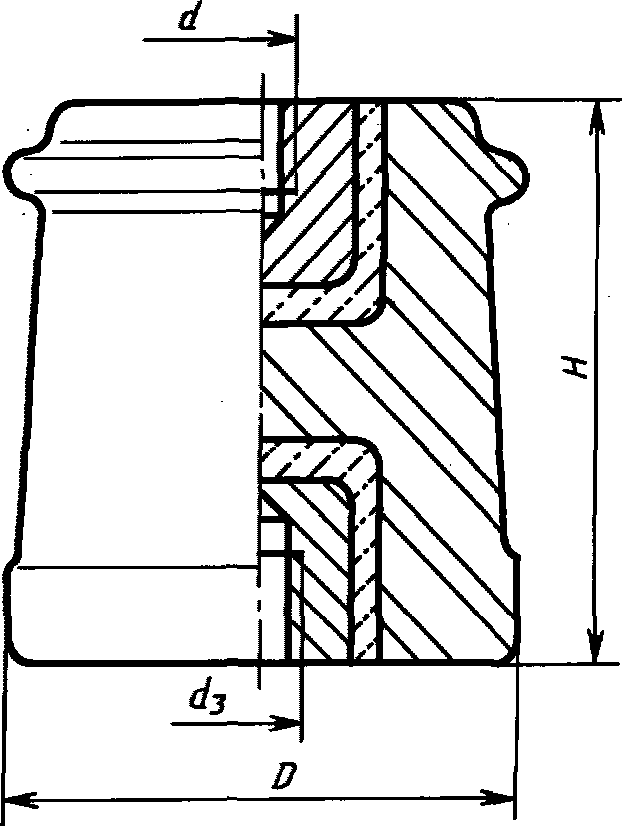

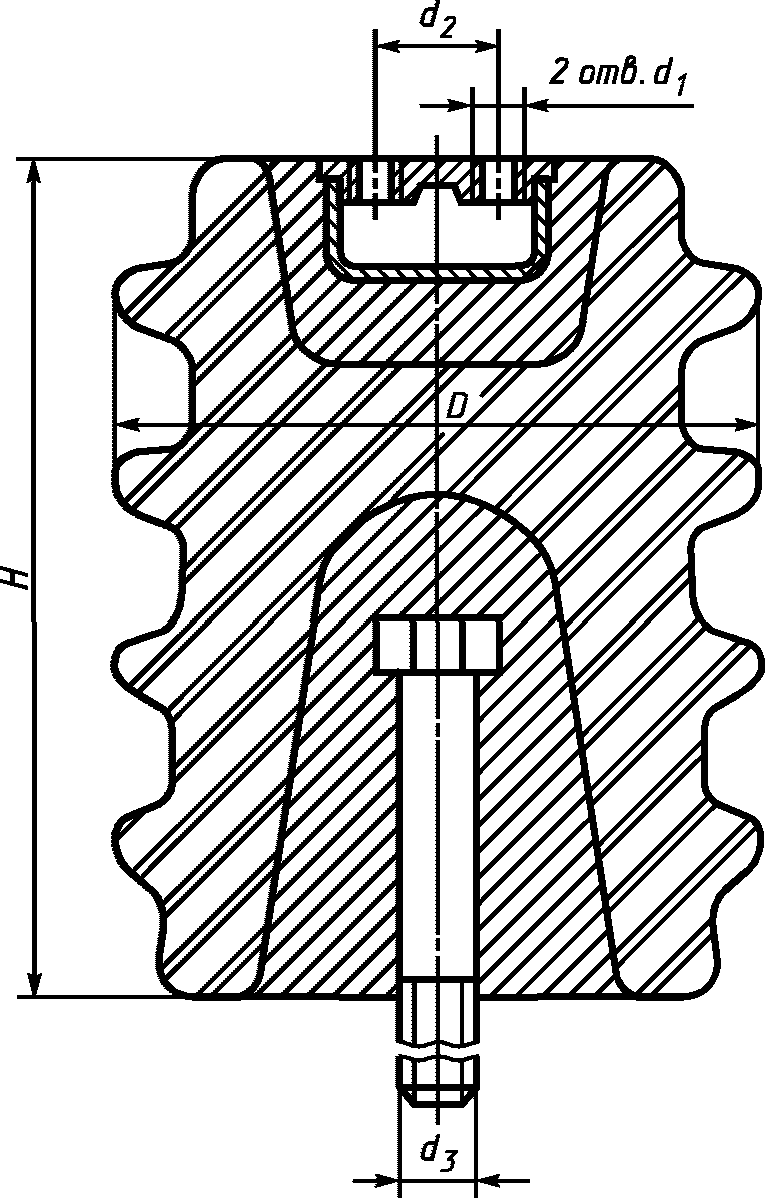

Черт. 3

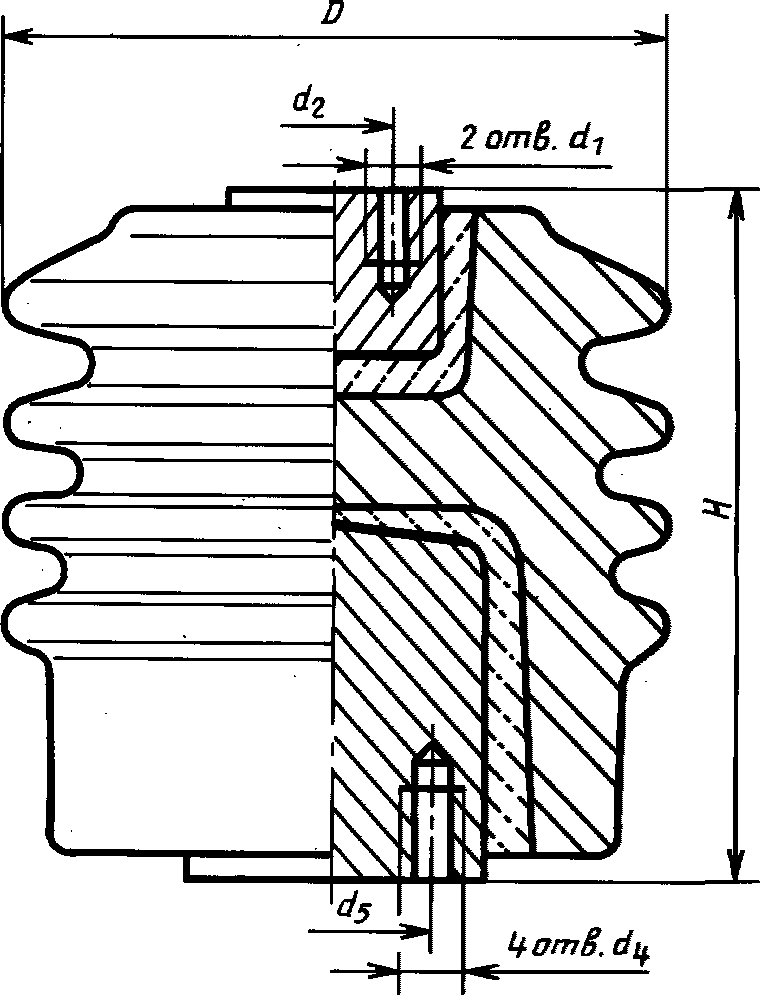

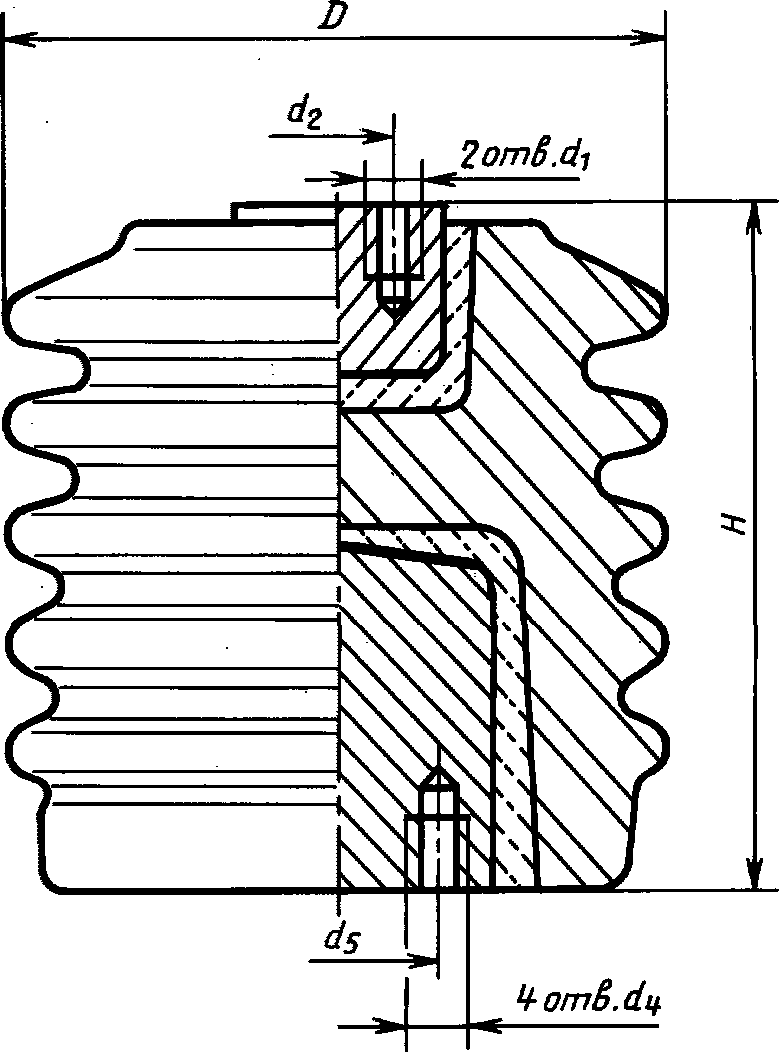

Черт. 5 <*>

--------------------------------

<*> Черт. 4. (Исключен, Поправка).

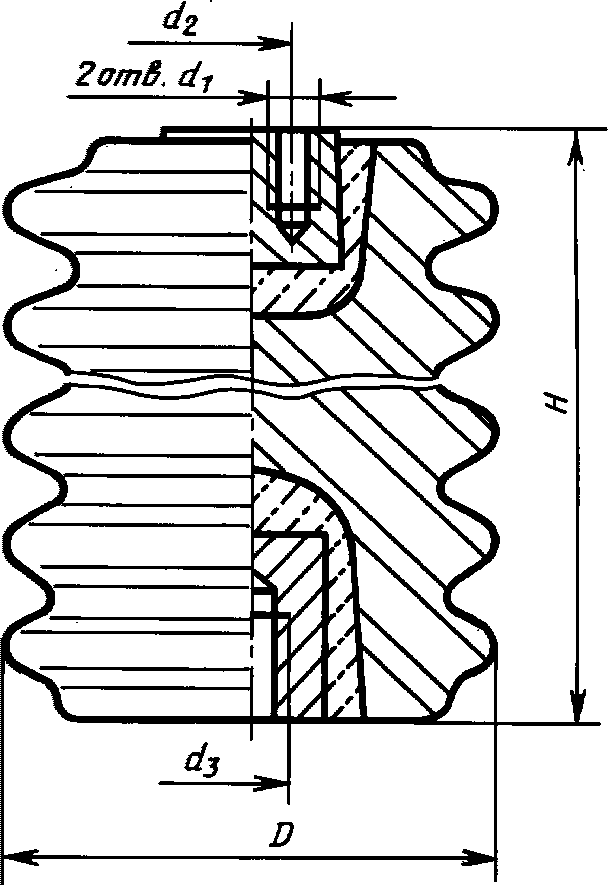

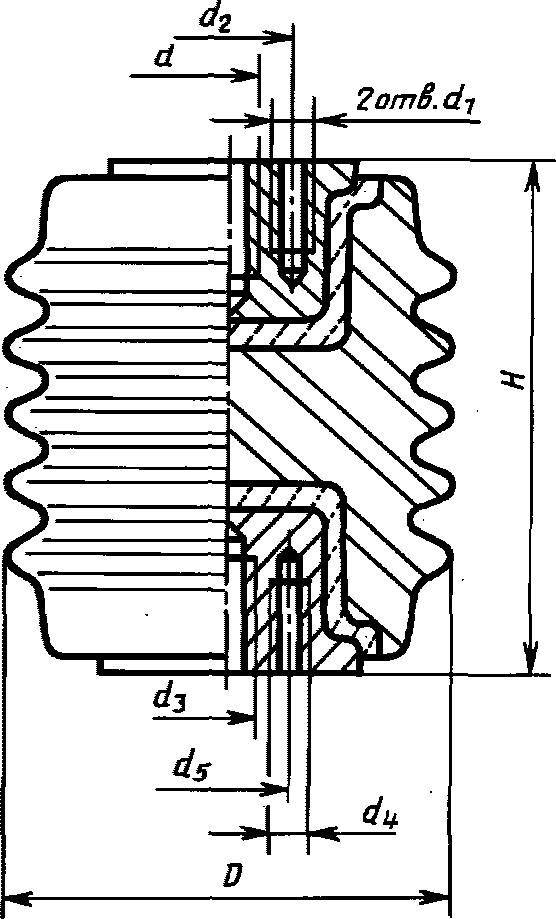

Черт. 6

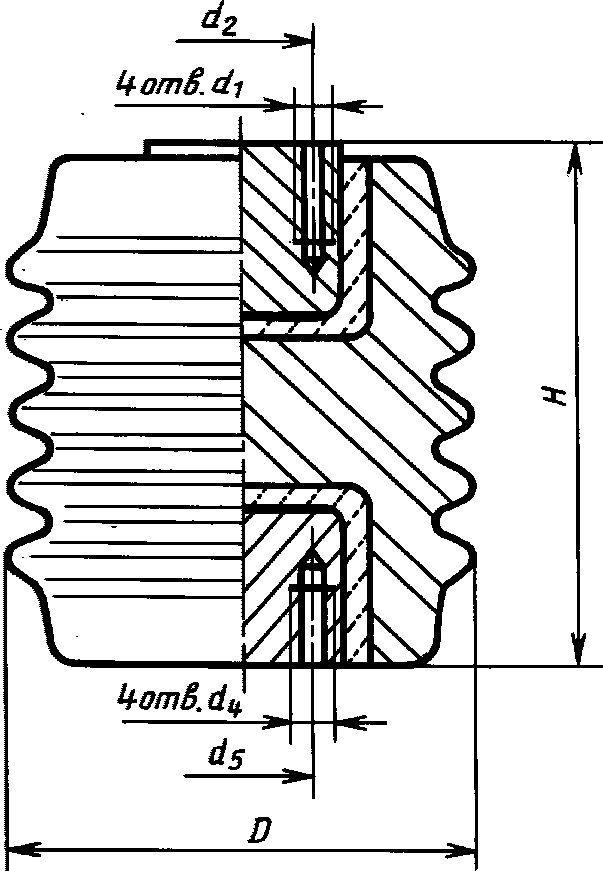

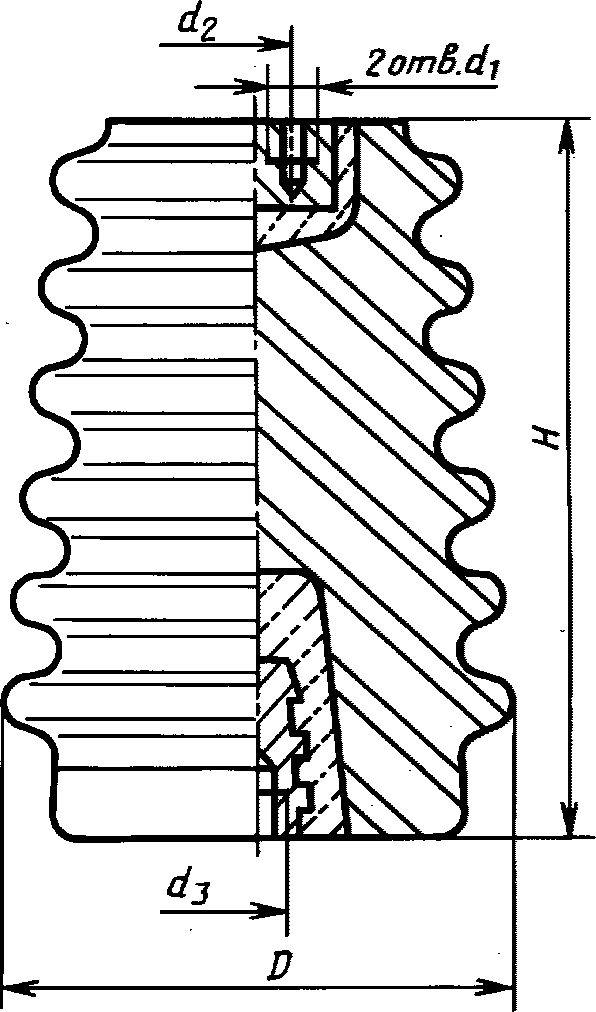

Черт. 8 <*>

--------------------------------

<*> Черт. 7. (Исключен, Поправка).

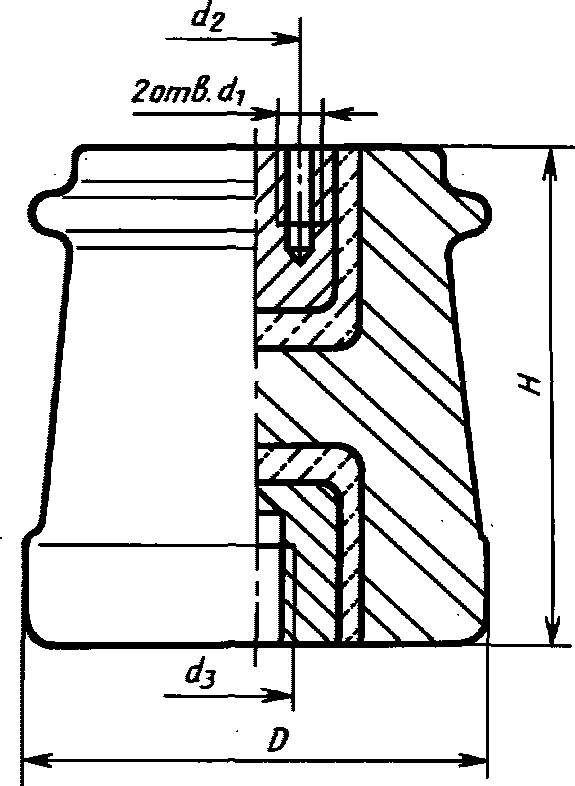

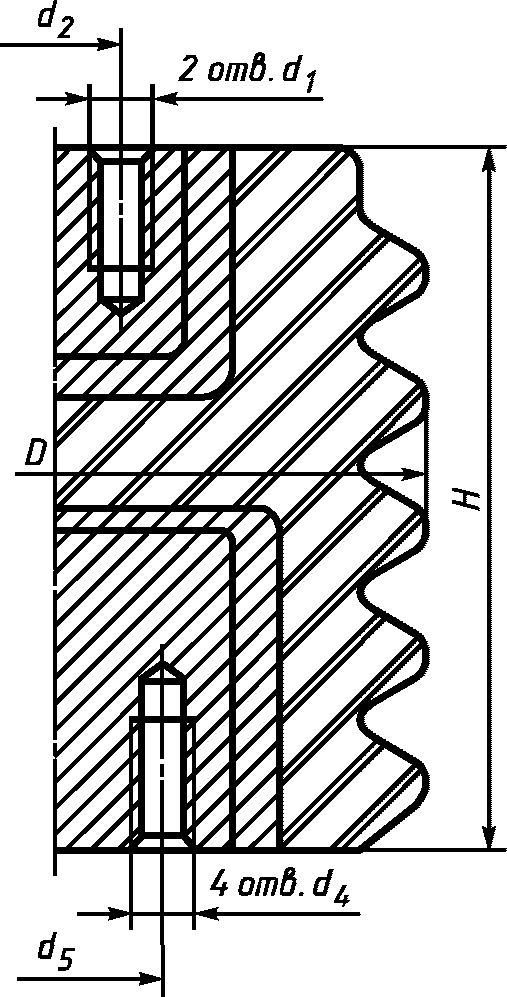

Черт. 9

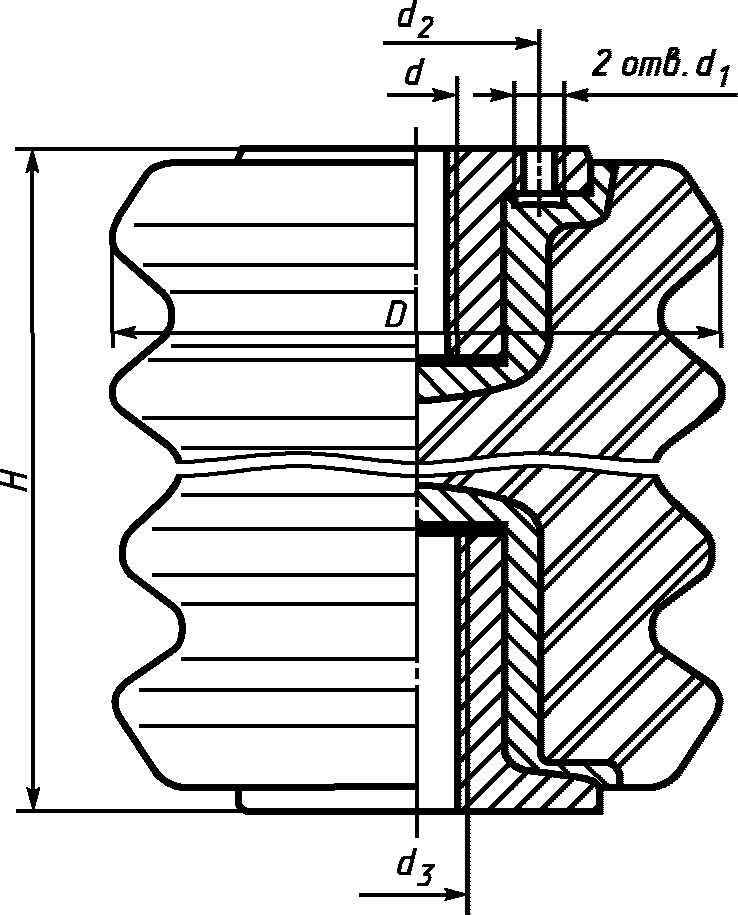

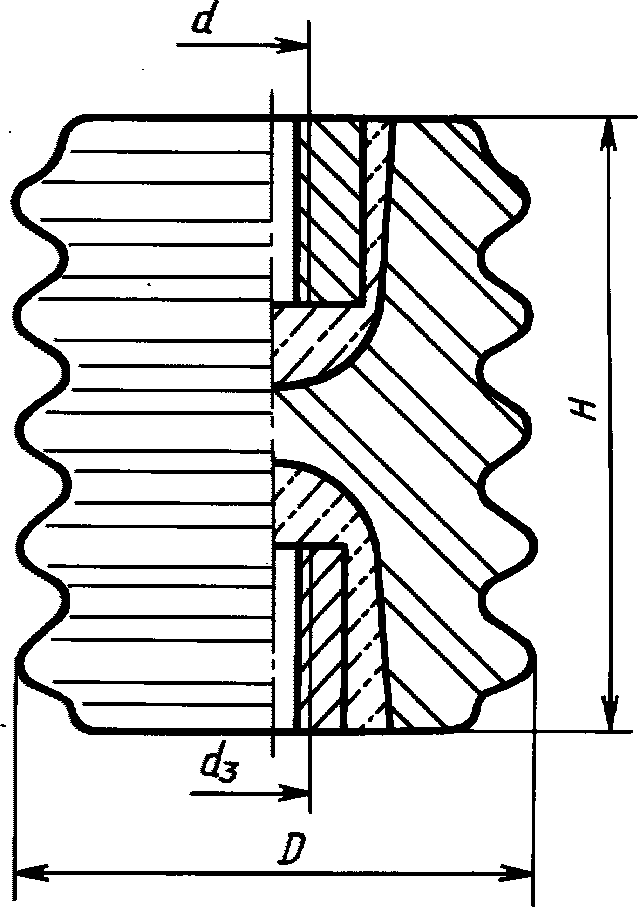

Черт. 10

Черт. 11

Черт. 12

Черт. 13

Черт. 14

Черт. 15

Черт. 16

Черт. 17

Черт. 18

Черт. 19

Размеры в мм

Условное обозначение типа изолятора	Номер чертежа	Код ОКП	Номинальное напряжение, кВ	Наибольшее допустимое напряжение, кВ	Испытательное напряжение грозового импульса, кВ	Минимальная разрушающая сила на изгиб, кН		Высота изолятора, H		Номинальное значение максимального диаметра изолятора D	Установочные размеры										Масса, кг, не более
						P₀	P₅₀	Номин.	Пред. откл.		Верхняя арматура					Нижняя арматура
											d	d₁	d₂		d₆	d₃	d₄	d₅		d₇
													Номин.	Пред. откл.				Номин.	Пред. откл.
И4-80 УХЛ3	1	34 9341 0082	10	12,0	80	4,00	2,90	130	+/- 1	75	М12	М6	36	+/- 0,5	60	М16	-	-	-	70	1,40
И8-80 УХЛ3		34 9341 0083				8,00	5,80			100	М16	М10	46		70					95	2,20
И16-80 УХЛ3						16,00	11,60			125			66		95	М20				115
И25-80 УХЛ3						25,00	18,00			160					115					140
И4-125 УХЛ3		34 9341 0084	20	24,0 (25,0)	125	4,00	3,20	210		85	М12	М6	36		60	М16				80	2,50
И8-125 УХЛ3		34 9341 0085				8,00	6,45			125	М16	М10	46		70	М20				115	5,40
И16-125 УХЛ3						16,00	13,00			140			66		95					130
И25-125 УХЛ3		34 9341 0088				25,00	20,00			170					115	М24				150	13,50
И4-170 УХЛ3			30	36,0	170	4,00	3,40	300		105	М12	М6	36		60	М16				100
И8-170 УХЛ3						8,00	6,85			130	М16	М10	46		70	М24				120
И4-195 УХЛ3		34 9341 0086	35	40,5	195	4,00	3,50	355		115	М12	М6	36		60	М16				100	7,00
И8-195 УХЛ3		34 9341 0087				8,00	7,00			145	М16	М10	46		70	М24				120	11,50
И4-60 УХЛ, Т2	16	34 9341 0098	6	7,2	60	4,00	2,70	95		90	М12	М6	36		-	М16				-	1,20
И4-60 I УХЛ, Т2 <***>	5	34 9341 0099					8,70		+/- 2	85	-	М8	18			М12
И4-80 УХЛ, Т2	16	34 9341 0101	10	12,0	80		2,90	130	+/- 1	105	М12	М6	36			М16					2,20
И4-80 I УХЛ, Т2	5	34 9341 0102						120	+/- 2		-	М8	18			М12					2,10
И4-80 II УХЛ, Т2	17	34 9341 0109								96											1,70
И8-80 УХЛ, Т2	16	34 9341 0103				8,00	5,80	130	+/- 1	110	М16	М10	46			М16					2,75
И8-80 I УХЛ, Т2	5	34 9341 0104						124	+/- 2		-		23
И16-80 УХЛ, Т2	16	34 9341 0105				16,00	11,60	130	+/- 1	125	М16	М12	66			М20	М12	40	+/- 0,5		4,00
И16-80 I УХЛ, Т2	18	34 9341 0106							+/- 2	140	-		25			-					5,40
И8-125 УХЛ, Т2	16	34 9341 0107	20	24,0 (25,0)	125	8,00	6,45	210	+/- 1	130	М16	М10	46			М20	-	-	-		6,60
И8-125 I УХЛ, Т2	19	34 9341 0108							+/- 2		М24	-	-	-		М24					6,20
ИО-6-3,75 I У3 <**>	2	34 9341 0005	6	7,2	60	3,75	-	100		77	М10					М12					1,10
ИО-6-3,75 II У3 <*>	3	34 9341 0065									-	М8	18	+/- 0,5							1,20
ИОР-6-3,75 УХЛ, Т2	5	34 9341 0052								84
ИО-10-3,75 I У3 <**>	2	34 9341 0010	10	12,0	80			120		82	М10	-	-	-							1,50
ИО-10-3,75 II У3 <*>	3	34 9341 0066									-	М8	18	+/- 0,5
ИОР-10-7,50 II УХЛ, Т2	5	34 9341 0080				7,50				112		М10	23			М16					3,00
ИОР-10-7,50 III УХЛ, Т2 <*4>	6	34 9341 0028								115	М16	М8	30				М8	30	+/-0,5		3,40
ИОР-10-20,00 УХЛ, Т2	8	34 9341 0032				20,00		134		170	-	М12	25			-	М12	40			7,20
ИОР-10-30,00 УХЛ, Т2	9	34 9341 0033				30,00		150		200											11,00
ИО-20-3,75 У3 <*>	3	34 9341 0017	20	24,0 (25,0)	125	3,75		210		110		М10	23			М12	-	-	-		4,90
ИОР-20-3,75 УХЛ, Т2 <*>	10	34 9341 0048								146											6,00
ИОР-20-7,50 У, Т3	11	34 9341 0036				7,50		160		160	М24	-	-	-		М24					6,90
ИО-20-30,00 У3	12	34 9341 0019				30,00		206		186	-	М12	40	+/- 0,5		-	М16	65	+/- 0,5		13,80
ИОР-20-30,00 УХЛ, Т2	13	34 9341 0049								206											15,90
ИО-35-3,75 У3 <*>	14	34 9341 0022	35	40,5	195	3,75		372		110		М10	23			М16	-	-	-		7,70
ИОР-35-3,75 УХЛ, Т2 <*>	15	34 9341 0042								148											12,50
ИО-35-7,50 У3	14	34 9341 0024				7,50				140											11,00
ИОР-35-7,50 УХЛ, Т2	15	34 9341 0043								148											12,00

--------------------------------

<*> Допускается вариант отверстий d₁ = М6 по согласованию между изготовителем и потребителем.

<**> Изолятор допускается армировать системой "болт-болт" или "болт-вставка" (диаметр М8, М10).

<***> Допускается изготавливать изолятор высотой (100 +/- 2) мм.

<*4> Допускается изготавливать изолятор с глубиной нарезки резьбы центральных отверстий 28 мм.

Примечания:

1. P₀ - минимальная разрушающая сила на изгиб, кН, прикладываемая к верхней поверхности изолятора;

P₅₀ - минимальная разрушающая сила на изгиб, кН, прикладываемая на расстоянии 50 мм над верхней поверхностью изолятора.

2. Глубина нарезки резьбы должна быть не менее:

- для чугунной арматуры - 1,5d;

- для алюминиевой арматуры - 2,0d.

(Измененная редакция, Изм. N 1, 2; Поправка).
