Утвержден и введен в действие
Постановлением Госстандарта СССР
от 19 июня 1980 г. N 2904
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛАСТИНЫ РЕЖУЩИЕ СМЕННЫЕ МНОГОГРАННЫЕ
ТВЕРДОСПЛАВНЫЕ ТРЕХГРАННОЙ ФОРМЫ С ОТВЕРСТИЕМ
И СТРУЖКОЛОМАЮЩИМИ КАНАВКАМИ НА ОДНОЙ СТОРОНЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Triangular throw-away (indexable) carbide cutting
inserts with cylindrical holes and chip-breaking
flutes on one face only.
Design and dimensions
ГОСТ 19046-80
Список изменяющих документов
(в ред. Изменения N 1, утв. в октябре 1984 г.,
Изменения N 2, утв. в декабре 1990 г.)
Группа В56
ОКП 19 6000
Дата введения
1 января 1982 года
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: Н.А. Кудря, канд. техн. наук; А.И. Скрипник, канд. техн. наук; О.С. Мальцев, канд. техн. наук; Н.А. Скапа; М.П. Борисова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.06.19980 N 2904.
3. В настоящий стандарт введен международный стандарт ИСО 3364-85 "Пластины сменные твердосплавные с радиусами при вершине с цилиндрическим крепежным отверстием. Размеры" в части пластин TNMM.
4. Срок проверки - 2000 г., периодичность проверки - 10 лет.
ИС МЕГАНОРМ: примечание.
Пункт 5 дан в соответствии с официальным текстом документа.
5. Взамен ГОСТ 19046-80.
6. Ссылочные нормативно-технические документы
────────────────────────────────────────────┬─────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта
────────────────────────────────────────────┼─────────────────────
ГОСТ 19042-80 │5
ГОСТ 19086-80 │6
7. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.12.1990 N 3612.
8. Переиздание (апрель 1992 г.) с Изменениями N 1, 2, утвержденными в октябре 1984 г., декабре 1990 г. (ИУС 2-85, 4-91).
Требования настоящего стандарта являются обязательными.
(Введен дополнительно, Изм. N 2).
1. (Исключен, Изм. N 2).
2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
мм
───────────────────────────────────────────────────────────────┬────┬──────┬────┬────┬───┬──────
Обозначение пластин классов допусков │ l │ d │ d │ s │ r │ m
───────────────────────────────┬───────────────────────────────┤ │ │ 1 │ │ │
U │ М │ │ │ │ │ │
────────────┬───────────┬──────┼────────────┬───────────┬──────┤ │ │ │ │ │
цифровое │буквенно- │Приме-│ цифровое │буквенно- │Приме-│ │ │ │ │ │
│цифровое │няе- │ │цифровое │няе- │ │ │ │ │ │
│ │мость │ │ │мость │ │ │ │ │ │
│ │ <*> │ │ │ <*> │ │ │ │ │ │
────────────┼───────────┼──────┼────────────┼───────────┼──────┼────┼──────┼────┼────┼───┼──────
01114-160304│TNUM-160304│ │01124-160304│TNMM-160304│ │16,5│9,525 │3,81│3,18│0,4│13,891
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-160308│TNUM-160308│ │01124-160308│TNMM-160308│ │ │ │ │ │0,8│13,494
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-160312│TNUM-160312│ │01124-160312│TNMM-160312│ │ │ │ │ │1,2│13,097
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ ├────┼───┼──────
01114-160404│TNUM-160404│ │01124-160404│TNMM-160404│ │ │ │ │4,76│0,4│13,891
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-160408│TNUM-160408│ │01124-160408│TNMM-160408│ │ │ │ │ │0,8│13,494
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-160412│TNUM-160412│ │01124-160412│TNMM-160412│ │ │ │ │ │1,2│13,097
────────────┼───────────┼──────┼────────────┼───────────┼──────┼────┼──────┼────┼────┼───┼──────
01114-220404│TNUM-220404│ │01124-220404│TNMM-220404│ │22,0│12,700│5,16│4,76│0,4│18,653
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-220408│TNUM-220408│ │01124-220408│TNMM-220408│ │ │ │ │ │0,8│18,256
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-220412│TNUM-220412│ │01124-220412│TNMM-220412│ │ │ │ │ │1,2│17,859
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-220416│TNUM-220416│ │01124-220416│TNMM-220416│ │ │ │ │ │1,6│17,463
────────────┼───────────┼──────┼────────────┼───────────┼──────┼────┼──────┼────┼────┼───┼──────
01114-270612│TNUM-270612│ │01124-270612│TNMM-270612│ │27,5│15,875│6,35│6,35│1,2│22,622
────────────┼───────────┼──────┼────────────┼───────────┼──────┤ │ │ │ ├───┼──────
01114-270616│TNUM-270616│ │01124-270616│TNMM-270616│ │ │ │ │ │1,6│22,225
--------------------------------
<*> См. Приложение 4.
Пример условного обозначения при заказе пластины из твердого сплава марки ВК6, класса допуска М, длиной режущей кромки l = 16,5 мм, толщиной s = 3,18 мм, радиусом r = 0,4 мм, со стружколомающей канавкой типа 1:
196524 0360 160304-1
То же, со стружколомающей канавкой типа 2:
196524 0360 160304-2
(Измененная редакция, Изм. N 2).
3. Тип, форма и размеры стружколомающих канавок указаны в Приложении 1.
4. Ориентировочная масса пластин указана в Приложении 2.
5. Система обозначений пластин - по ГОСТ 19042-80.
6. Технические требования - по ГОСТ 19086-80.
7. Применяемые марки сплавов указаны в Приложении 3.
(Введен дополнительно, Изм. N 2).
Приложение 1
Рекомендуемое
Тип, форма и размеры стружколомающих канавок на передней поверхности пластин указаны на черт. 1 - 5 и в табл. 1 и 2.
Тип 1
Черт. 1
Таблица 1
Размеры, мм
───────────┬────────────┬───────────┬─────────────┬───────────────
d │ b │ d │ r │ гамма
│ │ 2 │ 1 │
───────────┼────────────┼───────────┼─────────────┼───────────────
9,525 │- │5 │1,0 │25°
12,700 │2,8 │- │1,0 │25°
15,875 │3,6 │- │1,6 │20°
Форма 1 для пластин 011.4-160304-2; 011.4-220404-2;
011.4-160404-2
Тип 2
--------------------------------
* Размеры для справок.
Черт. 2

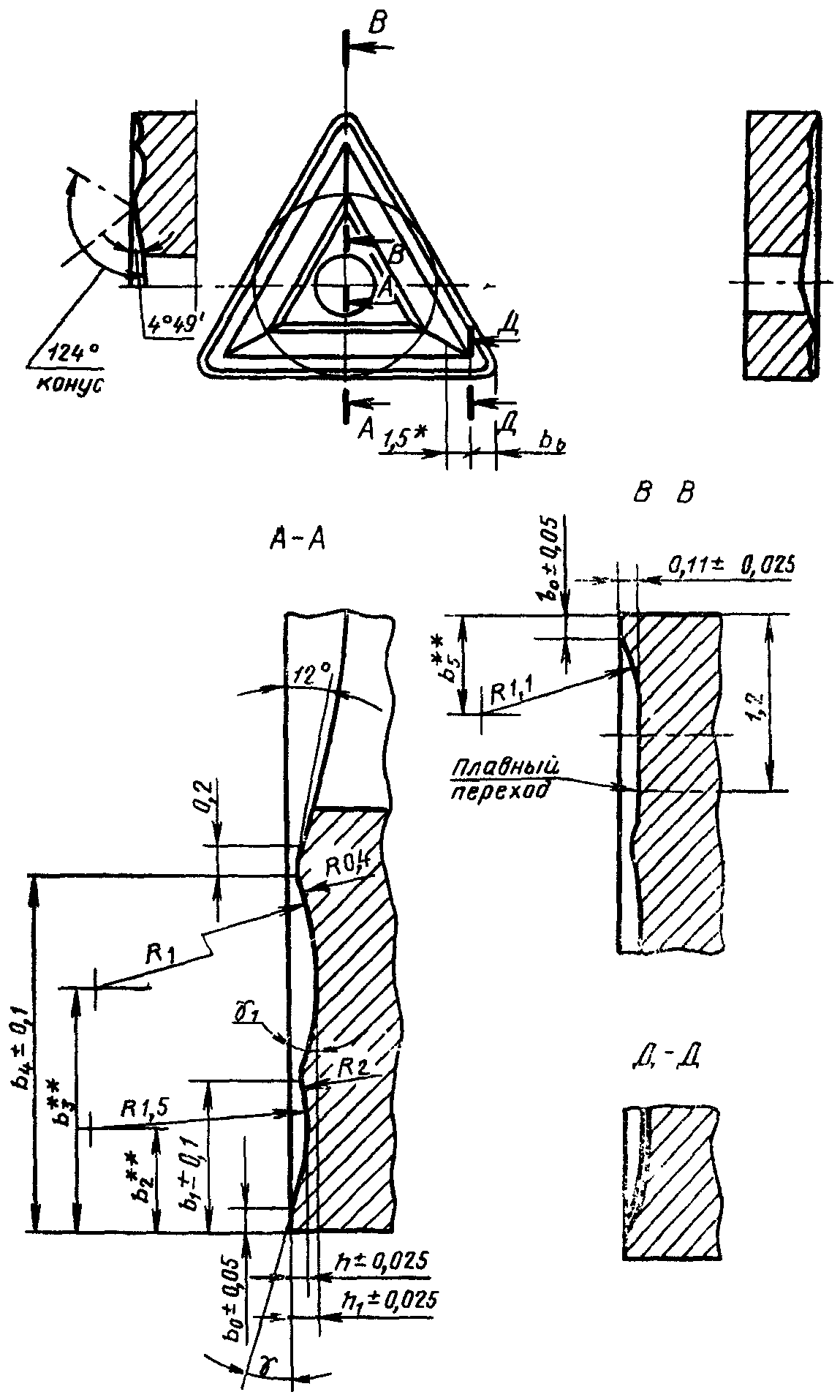

Форма 2
Тип 2
--------------------------------
<*> Переход между главным стружколомом и стружколомом при вершине выравнивается на длине 1,5 мм.
<**> Размеры для справок.
Черт. 3
Таблица 2
Размеры, мм
───────────────────┬─────┬─────┬─────┬──────┬──────┬──────┬───────
Пластины │ b │ b │ b │ b │ b │ b │ b
│ 0 │ 1 │ 2 │ 3 │ 4 │ 5 │ 6
───────────────────┼─────┼─────┼─────┼──────┼──────┼──────┼───────
011.4-160308-2 │0,18 │1,02 │0,71 │1,68 │2,41 │0,66 │1,14
011.4-160408-2 │ │ │ │ │ │ │
011.4-160312-2 │0,23 │1,07 │0,76 │1,71 │2,41 │0,71 │1,20
011.4-160412-2 │ │ │ │ │ │ │
011.4-220408-2 │0,20 │1,22 │0,88 │2,22 │2,80 │0,68 │1,14
011.4-220412-2 │0,25 │1,27 │0,93 │2,27 │2,85 │0,73 │1,20
011.4-270612-2 │0,40 │1,42 │1,08 │2,42 │3,00 │0,88 │1,20
Продолжение табл. 2
Размеры, мм
───────────────────┬──────┬───────┬──────┬──────┬────────┬────────
Пластины │ h │ h │ R │ R │ гамма │ гамма
│ │ 1 │ 1 │ 2 │ │ 1
───────────────────┼──────┼───────┼──────┼──────┼────────┼────────
011.4-160308-2 │0,09 │0,12 │2,5 │0,6 │15° │7°
011.4-160408-2 │ │ │ │ │ │
011.4-160312-2 │0,09 │0,12 │2,3 │0,6 │15° │7°
011.4-160412-2 │ │ │ │ │ │
011.4-220408-2 │0,11 │0,15 │2,4 │0,4 │12° │5°
011.4-220412-2 │0,11 │0,15 │2,4 │0,4 │12° │5°
011.4-270612-2 │0,11 │0,15 │2,4 │0,4 │12° │5°
Форма 3 для пластин 011.4-220416-2
Тип 2
--------------------------------
<*> Размеры для справок.
Черт. 4
Форма 4 для пластин 011.4-270616-2
Тип 2
--------------------------------
<*> Размеры для справок.
Черт. 5
Приложение 2
Справочное
ОРИЕНТИРОВОЧНАЯ МАССА ПЛАСТИН
────────────┬─────────────────────────────────────────────────────
Цифровое │ Ориентировочная масса пластин, г
обозначение ├───────────────────────┬───────┬─────────────────────
пластин │ из твердого сплава │из без-│ из твердого сплава
│ марок │вольф- │ с покрытием
│ │рамовых│
│ │твердых│
│ │сплавов│
├─────┬─────┬─────┬─────┼───────┼──────┬──────┬───────
│ВК6 │ВК8 │Т5К10│Т15К6│KHT16, │ВП3325│ВП3115│ВП1255
│ │ │ │ │ТН20 │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160304│4,71 │4,65 │4,11 │3,65 │1,84 │4,65 │4,71 │4,33
01124-160304│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160308│4,66 │4,60 │4,03 │3,59 │1,82 │4,60 │4,66 │4,48
01124-160308│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160312│4,59 │4,53 │3,97 │3,53 │1,79 │4,53 │4,59 │4,22
01124-160312│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160404│7,18 │7,08 │6,27 │5,55 │2,80 │7,08 │7,18 │6,60
01124-160404│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160408│7,12 │7,03 │6,16 │5,49 │2,78 │7,03 │7,12 │6,55
01124-160408│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-160412│7,01 │6,91 │6,06 │5,40 │2,73 │6,91 │7,01 │6,53
01124-160412│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-220404│12,60│12,40│10,90│9,73 │- │12,40 │12,60 │11,59
01124-220404│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-220408│12,60│12,40│10,90│9,70 │- │12,40 │12,60 │11,59
01124-220408│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-220412│12,50│12,30│10,80│9,61 │- │12,30 │12,50 │11,50
01124-220412│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-220416│12,30│12,20│10,70│9,49 │- │12,20 │12,30 │11,31
01124-220416│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-270612│26,30│25,90│22,70│20,20│- │25,90 │26,30 │24,19
01124-270612│ │ │ │ │ │ │ │
────────────┼─────┼─────┼─────┼─────┼───────┼──────┼──────┼───────
01114-270616│26,00│25,70│22,50│20,10│- │25,70 │26,00 │23,92
01124-270616│ │ │ │ │ │ │ │
(Измененная редакция, Изм. N 2).
Приложение 3
Рекомендуемое
ПРИМЕНЯЕМЫЕ МАРКИ СПЛАВОВ ПЛАСТИН
────────────┬───────────────┬────────┬────────────────────────────
Цифровое │ Основное │Дополни-│ Применение по специальному
обозначение │ применение │тельное │ заказу
пластин │ │примене-│
│ │ние │
────────────┼───────────────┼────────┼────────────────────────────
01114-160304│N 3, N 7 │- │N 4, N 5, N 8, N 10, N 9,
│ │ │N 11
────────────┼───────────────┤ ├────────────────────────────
01124-160304│N 3, N 7 │ │N 4, N 5, N 8, N 10, N 9,
│ │ │N 11
────────────┼───────────────┤ ├────────────────────────────
01114-160308│N 3, N 7, N 9, │ │N 4, N 5, N 8, N 10
│N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01124-160308│- │ │N 3, N 4, N 5, N 7, N 8,
│ │ │N 9, N 10, N 11
────────────┤ │ ├────────────────────────────
01114-160312│ │ │N 3, N 4, N 5, N 7, N 8,
01124-160312│ │ │N 9, N 10, N 11
────────────┤ │ │
01114-160404│ │ │
01124-160404│ │ │
────────────┼───────────────┼────────┼────────────────────────────
01114-160408│N 3, N 7, │N 5 │N 4, N 5, N 8, N 10
01124-160408│N 9, N 11 │ │
────────────┼───────────────┼────────┼────────────────────────────
01114-160412│N 3, N 7, │- │N 4, N 8, N 10
│N 9, N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01124-160412│- │ │N 3, N 4, N 5, N 7, N 8,
│ │ │N 10, N 9, N 11
────────────┤ │ ├────────────────────────────
01114-220404│ │ │N 3, N 4, N 5, N 7, N 8,
01124-220404│ │ │N 9, N 10, N 11
────────────┼───────────────┤ ├────────────────────────────
01114-220408│N 3, N 5, N 7, │ │N 4, N 10, N 11
01124-220408│N 9 │ │
────────────┼───────────────┼────────┼────────────────────────────
01114-220412│N 3, N 4, N 5, │N 4 │-
│N 7, N 10, N 11│ │
────────────┼───────────────┼────────┼────────────────────────────
01124-220412│N 3, N 5, N 7, │- │N 10
│N 9, N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01114-220416│N 3, N 4, N 5, │ │-
│N 6, N 7, N 9, │ │
│N 10, N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01114-220416│N 4, N 5, N 6, │ │N 3
│N 7, N 9, N 10,│ │
│N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01114-270612│N 4, N 5, N 7, │ │N 3, N 9
01124-270612│N 10, N 11 │ │
────────────┼───────────────┤ ├────────────────────────────
01114-270616│N 4, N 5, │ │N 3, N 9, N 11
01124-270616│N 7, N 10 │ │
N 3 - ВК6; N 4 - ВК8; N 5 - Т5К10; N 7 - Т15К6; N 8 - КНТ16, ТН20; N 9 - ВП3115; N 10 - ВП3225; N 11 - ВП1255.
Приложение 4
Справочное
ПРИМЕНЯЕМОСТЬ ПЛАСТИН
──────┬─────────────┬─────────────────────────────────────────────
d │ Обозначение │ Пластины со стружколомающими канавками
│ │ на одной стороне
│ ├─────────────────────────────────────────────
│ │ радиус при вершине
│ ├────────┬───────┬───────┬─────────┬──────────
│ │ 0,4 │ 0,8 │ 1,2 │ 1,6 │ 2,4
──────┼─────────────┼────────┼───────┼───────┼─────────┼──────────
6,35 │TNMM 1103 │++ │++ │+++ │+++ │+++
──────┼─────────────┼────────┼───────┼───────┼─────────┼──────────
9,525 │TNMM 1603 │++ │++ │++ │+++ │+++
├─────────────┼────────┼───────┼───────┼─────────┼──────────
│TNMM 1604 │++ │+ │+ │++ │+++
──────┼─────────────┼────────┼───────┼───────┼─────────┼──────────
12,7 │TNMM 2204 │++ │+ │+ │+ │+++
──────┼─────────────┼────────┼───────┼───────┼─────────┼──────────
15,875│TNMM 2706 │+++ │+++ │+ │+ │++
──────┼─────────────┼────────┼───────┼───────┼─────────┼──────────
19,05 │TNMM 3309 │+++ │+++ │+++ │+++ │++
Примечание. + - пластины основного применения, стандартизованные;
++ - пластины ограниченного применения, нестандартизованные;
+++ - пластины, не рекомендуемые для применения.
Приложения 3, 4. (Введены дополнительно, Изм. N 2).
