ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ

РАВНОПОЛОЧНОГО УГОЛКОВОГО СЕЧЕНИЯ

ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular equishelf angle-section shapes

of aluminium and magnesium alloys. Dimensions

ГОСТ 13737-90

Группа В52

ОКП 18 1142

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством авиационной промышленности СССР.

Разработчики: Г.С. Макаров, В.Ф. Николаев, В.В. Илларионова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.08.90 N 2479.

3. Взамен ГОСТ 13737-80.

4. Периодичность проверки - 5 лет.

5. Ссылочные нормативно-технические документы

─────────────────────────────────────┬─────────────────────────────────────

Обозначение НТД, на который │ Номер пункта

дана ссылка │

─────────────────────────────────────┼─────────────────────────────────────

ГОСТ 8617-81 │ 1

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

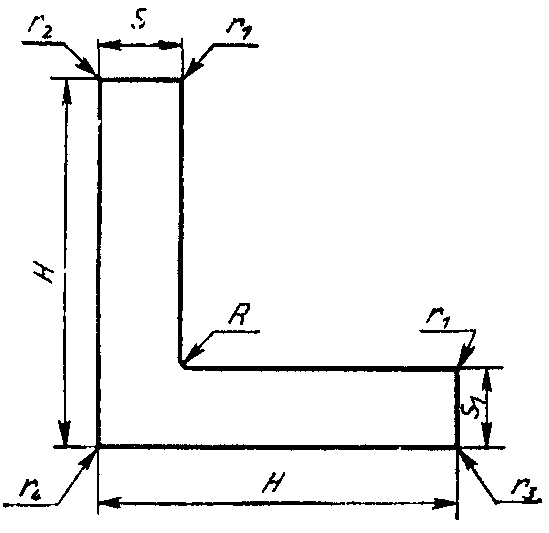

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.

Таблица 1

───────┬────┬────┬────┬────┬───┬────────┬───────────┬──────────────────────

Номер │ H │ S │ S │ R │ r │Площадь │ Диаметр │ Теоретическая масса

профиля│ │ │ 1 │ │ 1│сечения,│ описанной │ 1 м профиля, кг

├────┴────┴────┴────┴───┤ см2 │окружности,├───────────┬──────────

│ мм │ │ мм │Алюминиевый│Магниевый

│ │ │ │ сплав │ сплав

───────┼────┬────┬────┬────┬───┼────────┼───────────┼───────────┼──────────

410001 │10 │ 1,6│ 1,8│ 1,0│1,0│ 0,309 │ 14 │ 0,088 │ 0,056

410002 │10 │ 2,0│ 2,0│ 2,0│ - │ 0,369 │ 14 │ 0,105 │ 0,066

410003 │12 │ 1,0│ 1,0│ 1,5│0,5│ 0,234 │ 17 │ 0,067 │ 0,042

410004 │12 │ 1,3│ 1,3│ 1,5│0,6│ 0,298 │ 17 │ 0,085 │ 0,054

410005 │12 │ 1,5│ 2,0│ 2,0│0,7│ 0,396 │ 17 │ 0,113 │ 0,071

410006 │12 │ 1,6│ 1,6│ 1,0│ - │ 0,361 │ 17 │ 0,103 │ 0,065

410007 │12,5│ 1,6│ 1,6│ 1,0│0,8│ 0,377 │ 18 │ 0,107 │ 0,068

410009 │13 │ 1,6│ 1,6│ - │ - │ 0,390 │ 18 │ 0,111 │ 0,070

410010 │14 │ 1,0│ 1,0│ 1,0│1,0│ 0,268 │ 20 │ 0,076 │ 0,048

410011 │15 │ 1,0│ 1,0│ 1,5│1,5│ 0,294 │ 21 │ 0,084 │ 0,053

410012 │15 │ 1,2│ 1,2│ 2,0│0,6│ 0,353 │ 21 │ 0,101 │ 0,064

410013 │15 │ 1,5│ 1,5│ 2,0│0,7│ 0,434 │ 21 │ 0,124 │ 0,078

410014 │15 │ 1,5│ 2,0│ 2,0│0,7│ 0,501 │ 21 │ 0,143 │ 0,090

410018 │15 │ 2,0│ 2,0│ 2,0│1,0│ 0,564 │ 21 │ 0,161 │ 0,102

410019 │15 │ 2,5│ 3,0│ 3,0│1,2│ 0,763 │ 21 │ 0,217 │ 0,137

410020 │15 │ 3,0│ 3,0│ 1,5│3,0│ 0,776 │ 21 │ 0,221 │ 0,140

410021 │15 │ 3,0│ 3,0│ 3,0│1,5│ 0,820 │ 21 │ 0,234 │ 0,148

410022 │16 │ 1,6│ 1,6│ 1,6│ - │ 0,492 │ 23 │ 0,140 │ 0,089

410023 │16 │ 2,4│ 2,4│ 3,2│1,2│ 0,726 │ 23 │ 0,207 │ 0,131

410024 │17 │ 5,0│ 6,0│ 1,0│1,0│ 1,568 │ 24 │ 0,447 │ 0,282

410025 │18 │ 1,5│ 1,5│ 2,0│0,7│ 0,524 │ 25 │ 0,149 │ 0,094

410026 │18 │ 2,0│ 2,0│ 2,0│1,0│ 0,684 │ 25 │ 0,195 │ 0,123

410033 │18 │ 2,0│ 3,0│ 2,0│ - │ 0,849 │ 25 │ 0,242 │ 0,153

410027 │19 │ 1,2│ 1,2│ 2,0│0,6│ 0,449 │ 27 │ 0,128 │ 0,081

410028 │19 │ 1,6│ 1,6│ 1,6│1,8│ 0,574 │ 27 │ 0,164 │ 0,103

410030 │19 │ 2,4│ 2,4│ 2,4│1,2│ 0,861 │ 27 │ 0,245 │ 0,155

410031 │19 │ 3,0│ 3,0│ 1,0│1,5│ 1,042 │ 27 │ 0,297 │ 0,188

410032 │19 │ 3,2│ 3,2│ 3,2│1,6│ 1,125 │ 27 │ 0,321 │ 0,202

410033 │19 │ 3,5│ 6,5│ │ - │ 1,673 │ 27 │ 0,477 │ 0,301

410035 │20 │ 1,0│ 1,0│ 2,0│0,5│ 0,398 │ 28 │ 0,113 │ 0,072

410036 │20 │ 1,2│ 1,2│ 2,0│0,6│ 0,473 │ 28 │ 0,135 │ 0,085

410038 │20 │ 1,5│ 1,5│ 2,0│0,7│ 0,584 │ 28 │ 0,166 │ 0,105

410039 │20 │ 2,0│ 2,0│ - │ - │ 0,760 │ 28 │ 0,217 │ 0,137

410040 │20 │ 2,0│ 2,0│ 2,0│1,0│ 0,764 │ 28 │ 0,218 │ 0,138

410041 │20 │ 2,5│ 2,5│ 2,0│1,2│ 0,940 │ 28 │ 0,268 │ 0,169

410042 │20 │ 3,0│ 3,0│ - │ - │ 1,110 │ 28 │ 0,316 │ 0,200

410043 │20 │ 3,0│ 3,0│ 3,0│1,5│ 1,120 │ 28 │ 0,319 │ 0,202

410045 │20 │ 4,0│ 4,0│ 4,0│ - │ 1,474 │ 28 │ 0,420 │ 0,265

410046 │20,5│ 1,6│ 1,6│ 1,5│0,7│ 0,633 │ 29 │ 0,180 │ 0,114

410048 │25 │ 1,2│ 1,2│ 2,5│0,6│ 0,597 │ 35 │ 0,170 │ 0,107

410049 │25 │ 1,5│ 1,5│ 2,0│0,7│ 0,734 │ 35 │ 0,209 │ 0,132

410050 │25 │ 1,5│ 3,0│ 1,5│1,2│ 1,079 │ 35 │ 0,307 │ 0,194

410051 │25 │ 1,6│ 1,6│ 1,6│0,8│ 0,777 │ 35 │ 0,221 │ 0,140

410234 │25 │ 2,0│ 2,5│ 2,0│ - │ 1,084 │ 35 │ 0,309 │ 0,195

410053 │25 │ 2,0│ 2,0│ 2,0│1,0│ 0,964 │ 35 │ 0,275 │ 0,174

410054 │25 │ 2,0│ 4,0│ 2,0│2,0│ 1,411 │ 35 │ 0,402 │ 0,254

410055 │25 │ 2,0│ 5,0│ 3,0│1,2│ 1,663 │ 35 │ 0,474 │ 0,299

410056 │25 │ 2,4│ 2,4│ 3,2│1,2│ 1,158 │ 35 │ 0,330 │ 0,208

410057 │25 │ 2,5│ 2,5│ - │ - │ 1,188 │ 35 │ 0,338 │ 0,214

410058 │25 │ 2,5│ 2,5│ 2,0│1,2│ 1,190 │ 35 │ 0,339 │ 0,214

410059 │25 │ 3,0│ 3,0│ 3,2│1,5│ 1,422 │ 35 │ 0,405 │ 0,256

410060 │25 │ 3,0│ 3,0│ 2,0│0,5│ 1,418 │ 35 │ 0,404 │ 0,255

410061 │25 │ 3,0│ 4,0│ 4,0│0,5│ 1,663 │ 35 │ 0,474 │ 0,298

410062 │25 │ 3,2│ 3,2│ 3,2│1,6│ 1,509 │ 35 │ 0,430 │ 0,271

410063 │25 │ 3,5│ 3,0│ 4,0│ - │ 1,554 │ 35 │ 0,443 │ 0,280

410064 │25 │ 3,5│ 3,5│ 3,0│ - │ 1,647 │ 35 │ 0,469 │ 0,296

410065 │25 │ 4,0│ 4,0│ 4,0│2,0│ 1,857 │ 35 │ 0,529 │ 0,334

410236 │25 │ 4,0│11,0│ 4,0│2,0│ 3,327 │ 35 │ 0,948 │ 0,599

410066 │25 │ 4,8│ 4,8│ 3,0│2,4│ 2,164 │ 35 │ 0,617 │ 0,390

410068 │25 │ 5,0│ 5,0│ 3,0│2,5│ 2,242 │ 35 │ 0,639 │ 0,404

410069 │25 │ 5,0│ 5,0│ 5,0│2,5│ 2,277 │ 35 │ 0,649 │ 0,405

410070 │26 │ 3,0│ 5,0│ 4,0│ - │ 1,964 │ 37 │ 0,560 │ 0,354

410071 │26,5│ 3,0│ 3,0│ 3,0│ - │ 1,519 │ 38 │ 0,433 │ 0,273

410072 │27 │ 2,0│ 2,0│ 2,0│ - │ 1,049 │ 38 │ 0,299 │ 0,189

410074 │28 │ 3,0│ 6,0│ 5,0│ - │ 2,394 │ 40 │ 0,682 │ 0,431

410075 │30 │ 1,5│ 1,5│ 2,0│0,7│ 0,884 │ 42 │ 0,252 │ 0,159

410076 │30 │ 1,5│ 2,0│ 0,5│1,0│ 1,016 │ 42 │ 0,290 │ 0,183

410077 │30 │ 1,5│ 3,0│ 3,0│ - │ 1,324 │ 43 │ 0,377 │ 0,238

410078 │30 │ 2,0│ 2,0│ 2,0│1,0│ 1,304 │ 42 │ 0,372 │ 0,235

410238 │30 │ 1,8│ 2,0│ 2,5│ - │ 1,117 │ 43 │ 0,318 │ 0,201

410079 │30 │ 2,0│ 3,0│ 2,0│1,5│ 1,439 │ 43 │ 0,410 │ 0,259

410080 │30 │ 2,5│ 2,5│ 2,5│1,5│ 1,441 │ 42 │ 0,410 │ 0,259

410081 │30 │ 3,0│ 3,0│ 3,0│1,5│ 1,720 │ 42 │ 0,490 │ 0,310

410082 │30 │ 3,0│ 4,0│ 4,0│1,5│ 2,006 │ 43 │ 0,572 │ 0,361

410083 │30 │ 3,5│ 6,5│ 3,0│ - │ 2,792 │ 43 │ 0,796 │ 0,503

410084 │30 │ 4,0│ 4,0│ 3,0│0,5│ 2,258 │ 42 │ 0,644 │ 0,406

410085 │30 │ 5,0│ 5,0│ 2,0│ - │ 2,759 │ 42 │ 0,786 │ 0,497

410240 │30 │ 3,0│ 5,0│ 3,0│1,5│ 2,260 │ 43 │ 0,644 │ 0,405

410243 │30 │ 4,5│ 6,5│ 4,0│0,5│ 3,041 │ 43 │ 0,867 │ 0,547

410086 │30 │ 5,0│ 5,0│ 4,0│2,0│ 2,767 │ 43 │ 0,789 │ 0,498

410087 │30 │ 5,0│10,0│ 3,0│ - │ 4,019 │ 43 │ 1,146 │ 0,723

410088 │30 │ 5,0│15,0│ 3,0│ - │ 5,269 │ 43 │ 1,502 │ 0,948

410241 │30 │ 8,0│ 4,0│ 3,0│0,5│ 3,298 │ 45 │ 0,940 │ 0,594

410089 │32 │ 2,4│ 2,4│ 3,2│1,2│ 1,494 │ 43 │ 0,426 │ 0,269

410090 │32 │ 3,2│ 3,2│ 3,2│1,6│ 1,957 │ 45 │ 0,558 │ 0,352

410091 │32 │ 3,5│ 3,5│ 3,5│1,7│ 2,131 │ 45 │ 0,607 │ 0,384

410242 │32 │ 3,7│ 3,7│ 2,5│2,0│ 2,227 │ 45 │ 0,635 │ 0,401

410093 │32 │ 6,5│ 6,5│ 4,0│3,2│ 3,728 │ 45 │ 1,062 │ 0,671

410094 │33 │ 2,0│ 2,0│ 2,0│1,0│ 1,284 │ 47 │ 0,366 │ 0,231

410095 │35 │ 3,0│ 3,0│ 1,5│1,5│ 2,005 │ 50 │ 0,571 │ 0,360

410096 │35 │ 3,0│ 3,0│ 3,0│1,5│ 2,020 │ 49 │ 0,576 │ 0,364

410098 │35 │ 3,5│ 5,0│ 3,0│ - │ 2,819 │ 50 │ 0,804 │ 0,507

410099 │35 │ 3,5│ 6,5│ 3,0│ - │ 3,292 │ 50 │ 0,938 │ 0,593

410100 │35 │ 4,0│ 4,0│ 2,0│2,0│ 2,631 │ 49 │ 0,750 │ 0,474

410101 │35 │ 4,0│ 5,0│ 4,0│ - │ 2,984 │ 50 │ 0,851 │ 0,537

410102 │38 │ 2,4│ 2,4│ 2,4│1,2│ 1,773 │ 54 │ 0,505 │ 0,319

410103 │38 │ 3,2│ 3,2│ 4,5│1,6│ 2,362 │ 53 │ 0,673 │ 0,425

410104 │38 │ 3,5│ 3,5│ 2,5│1,5│ 2,541 │ 54 │ 0,724 │ 0,457

410105 │38 │ 4,8│ 4,8│ 3,2│2,0│ 3,422 │ 53 │ 0,975 │ 0,616

410106 │38 │ 5,0│ 5,0│ 4,0│2,5│ 3,558 │ 54 │ 1,014 │ 0,640

410108 │38,3│ 3,5│ 3,5│ 2,5│1,5│ 2,541 │ 54 │ 0,724 │ 0,457

410109 │38,3│ 5,0│ 5,0│ 4,0│2,5│ 3,558 │ 54 │ 1,014 │ 0,640

410110 │38,3│ 6,3│ 6,3│ 5,0│3,0│ 4,406 │ 54 │ 1,256 │ 0,793

410112 │40 │ 2,0│ 2,0│ 2,0│1,0│ 1,564 │ 57 │ 0,446 │ 0,282

410113 │40 │ 2,5│ 2,5│ 2,5│1,2│ 1,945 │ 57 │ 0,554 │ 0,350

410245 │40 │ 2,0│ 6,0│ 5,0│ - │ 3,134 │ 57 │ 0,893 │ 0,564

410115 │40 │ 2,5│ 5,0│ 3,5│ - │ 2,901 │ 57 │ 0,827 │ 0,522

410116 │40 │ 2,5│ 9,0│ 3,0│1,0│ 4,390 │ 57 │ 1,251 │ 0,790

410117 │40 │ 3,0│ 3,0│ 3,0│1,5│ 2,320 │ 57 │ 0,661 │ 0,418

410118 │40 │ 3,5│ 3,5│ 3,0│1,7│ 2,684 │ 57 │ 0,765 │ 0,483

410119 │40 │ 3,5│ 3,5│ 3,5│1,5│ 2,694 │ 57 │ 0,767 │ 0,485

410120 │40 │ 4,0│ 4,0│ 3,0│1,5│ 3,050 │ 57 │ 0,869 │ 0,549

410121 │40 │ 4,0│ 4,0│ 4,0│2,0│ 3,057 │ 57 │ 0,871 │ 0,550

410122 │40 │ 4,0│ 5,0│ 5,0│0,5│ 3,453 │ 57 │ 0,984 │ 0,621

410123 │40 │ 5,0│ 5,0│ 5,0│2,5│ 3,777 │ 57 │ 1,076 │ 0,680

410124 │40 │ 5,0│ 9,0│ 3,0│3,0│ 5,131 │ 57 │ 1,462 │ 0,924

410246 │41,5│ 8,6│ 8,6│ 6,0│1,0│ 6,491 │ 58 │ 1,850 │ 1,168

410125 │45 │ 2,5│ 2,5│ 2,5│ - │ 2,200 │ 64 │ 0,627 │ 0,365

410126 │45 │ 3,0│ 3,0│ 3,0│1,5│ 2,620 │ 64 │ 0,747 │ 0,472

410127 │45 │ 3,0│ 5,0│ 5,0│1,5│ 3,494 │ 64 │ 0,996 │ 0,629

410128 │45 │ 4,0│ 4,0│ 4,0│2,0│ 3,457 │ 64 │ 0,985 │ 0,622

410129 │45 │ 4,0│ 4,0│ 5,0│1,7│ 3,481 │ 64 │ 0,992 │ 0,627

410130 │45 │ 4,0│10,0│ 6,0│ - │ 5,977 │ 64 │ 1,704 │ 1,076

410131 │45 │ 4,0│11,0│ 4,0│ - │ 6,344 │ 64 │ 1,808 │ 1,142

410132 │45 │ 4,0│12,0│ 3,0│2,0│ 6,722 │ 64 │ 1,916 │ 1,210

410133 │45 │ 5,0│ 5,0│ 5,0│2,5│ 4,277 │ 64 │ 1,219 │ 0,770

410134 │45 │ 6,0│ 6,0│ 4,0│0,5│ 5,073 │ 64 │ 1,446 │ 0,913

410135 │45 │ 7,0│ 7,0│ 6,0│2,0│ 5,870 │ 64 │ 1,673 │ 1,057

410247 │45 │ 8,0│10,0│ 6,0│ - │ 7,377 │ 64 │ 2,103 │ 1,328

410136 │50 │ 3,0│ 3,0│ 3,0│1,5│ 2,920 │ 71 │ 0,832 │ 0,526

410137 │50 │ 4,0│ 4,0│ 4,0│2,0│ 3,857 │ 71 │ 1,099 │ 0,694

410138 │50 │ 4,0│ 5,0│ 5,0│ - │ 4,246 │ 71 │ 1,210 │ 0,764

410139 │50 │ 4,0│ 8,0│ 5,0│0,5│ 5,733 │ 71 │ 1,634 │ 1,032

410140 │50 │ 4,0│11,0│ 5,0│0,5│ 7,113 │ 71 │ 2,027 │ 1,280

410141 │50 │ 4,0│18,0│ 5,0│ - │ 10,334 │ 71 │ 2,945 │ 1,860

410142 │50 │ 4,5│ 4,5│ 9,0│1,5│ 4,462 │ 71 │ 1,272 │ 0,803

410143 │50 │ 4,8│ 4,8│ 3,2│2,0│ 4,574 │ 71 │ 1,304 │ 0,823

410144 │50 │ 5,0│ 5,0│ 5,0│2,5│ 4,777 │ 71 │ 1,361 │ 0,860

410145 │50 │ 5,0│ 5,0│ 7,0│3,5│ 4,803 │ 71 │ 1,369 │ 0,864

410146 │50 │ 5,0│ 5,0│ 7,0│6,0│ 4,701 │ 71 │ 1,340 │ 0,846

410147 │50 │ 5,0│ 7,0│ 5,0│ - │ 5,704 │ 71 │ 1,626 │ 1,027

410148 │50 │ 6,0│ 6,0│ 5,0│3,0│ 5,655 │ 71 │ 1,611 │ 1,018

410150 │50 │ 6,0│ 9,0│ 4,0│0,5│ 6,993 │ 71 │ 1,993 │ 1,259

410151 │50 │ 6,5│ 6,5│ 6,0│3,2│ 6,111 │ 71 │ 1,742 │ 1,100

410152 │50 │ 7,0│ 7,0│ 4,0│2,0│ 6,527 │ 71 │ 1,860 │ 1,175

410154 │55 │ 2,5│ 2,5│ 3,0│ - │ 2,707 │ 78 │ 0,771 │ 0,487

410156 │56 │ 4,0│ 5,0│ 3,5│0,2│ 4,866 │ 80 │ 1,387 │ 0,876

410157 │56 │ 5,0│ 6,0│ 3,5│ - │ 5,886 │ 80 │ 1,678 │ 1,060

410158 │60 │ 3,0│ 3,0│ 5,0│2,5│ 3,537 │ 85 │ 1,008 │ 0,637

410160 │60 │ 5,0│ 5,0│ 5,0│2,5│ 5,777 │ 85 │ 1,646 │ 1,040

410161 │60 │ 6,0│ 6,0│ 3,0│2,5│ 6,832 │ 85 │ 1,947 │ 1,230

410162 │60 │ 6,0│ 6,0│ 5,0│3,0│ 6,855 │ 85 │ 1,954 │ 1,234

410163 │60 │ 8,0│ 8,0│ 6,0│4,0│ 8,969 │ 85 │ 2,556 │ 1,614

410164 │60 │10,0│12,0│ 4,0│1,0│ 12,030 │ 85 │ 3,429 │ 2,165

410165 │60 │10,0│12,0│ 5,0│0,5│ 12,053 │ 85 │ 3,435 │ 2,169

410166 │60 │20,0│20,0│ 2,0│2,0│ 19,991 │ 85 │ 5,698 │ 3,598

410248 │60 │19,0│19,0│ 5,0│2,0│ 19,226 │ 85 │ 5,480 │ 3,461

410167 │63 │ 5,0│ 5,0│10,0│0,6│ 6,263 │ 89 │ 1,785 │ 1,127

410168 │63 │ 6,0│ 6,0│ 7,0│2,5│ 7,278 │ 89 │ 2,074 │ 1,310

410170 │65 │10,0│10,0│ 5,0│5,0│ 11,946 │ 92 │ 3,404 │ 2,150

410173 │70 │ 5,0│ 5,0│ 5,0│2,5│ 6,777 │ 99 │ 1,931 │ 1,220

410174 │70 │ 6,0│16,0│10,0│ - │ 14,655 │ 99 │ 4,177 │ 2,638

410175 │70 │ 7,0│ 7,0│ 8,0│1,0│ 9,443 │ 99 │ 2,691 │ 1,700

410176 │70 │ 7,0│ 8,0│ 6,0│ - │ 9,923 │ 99 │ 2,828 │ 1,786

410177 │70 │ 8,0│ 8,0│ 6,0│3,0│ 10,599 │ 99 │ 3,021 │ 1,908

410178 │70 │10,0│10,0│ 6,0│0,5│ 13,076 │ 99 │ 3,726 │ 2,354

410249 │70 │18,0│18,0│ 3,0│0,5│ 21,978 │ 99 │ 6,264 │ 3,956

410180 │70 │15,0│15,0│ 6,0│2,0│ 19,810 │ 99 │ 5,361 │ 3,386

410181 │70 │18,0│18,0│ 8,0│5,0│ 21,990 │ 99 │ 6,267 │ 3,958

410183 │72 │19,0│19,0│ 0,5│2,0│ 23,733 │ 102 │ 6,764 │ 4,272

410184 │75 │ 4,0│ 4,0│ 4,0│0,5│ 5,873 │ 106 │ 1,674 │ 1,057

410250 │75 │ 5,0│ 5,0│ 5,0│0,3│ 7,303 │ 108 │ 2,081 │ 1,315

410185 │75 │ 8,0│ 8,0│ 5,0│4,0│ 11,345 │ 106 │ 3,233 │ 2,042

410186 │75 │ 8,0│ 8,0│ 8,0│3,0│ 11,459 │ 108 │ 3,266 │ 2,063

410187 │75 │10,0│10,0│ 5,0│5,0│ 13,946 │ 106 │ 3,975 │ 2,510

410188 │75 │16,0│16,0│ 8,0│4,0│ 21,509 │ 106 │ 6,130 │ 3,872

410189 │75 │22,0│22,0│ 2,0│2,0│ 28,151 │ 106 │ 8,023 │ 5,067

410190 │80 │ 6,0│ 6,0│ 5,0│3,0│ 9,255 │ 113 │ 2,637 │ 1,666

410191 │80 │ 6,0│20,0│ 6,0│3,0│ 19,639 │ 114 │ 5,597 │ 3,535

410192 │80 │ 7,0│ 7,0│ 8,0│4,0│ 10,779 │ 113 │ 3,072 │ 1,940

410193 │70 │ 8,0│ 8,0│ 8,0│4,5│ 12,210 │ 113 │ 3,480 │ 2,198

410194 │80 │ 8,0│ 8,0│ 9,0│3,0│ 12,295 │ 114 │ 3,504 │ 2,213

410195 │80 │ 9,0│ 9,0│ 8,0│4,0│ 13,659 │ 113 │ 3,893 │ 2,459

410251 │80 │10,0│10,0│ 5,0│1,0│ 15,049 │ 114 │ 3,289 │ 2,709

410196 │85 │ 3,0│ 3,0│ 5,0│2,0│ 5,046 │ 120 │ 1,438 │ 0,908

410197 │85 │28,0│28,0│ 1,0│1,0│ 39,758 │ 121 │ 11,331 │ 7,156

410198 │85 │30,0│30,0│ 1,0│1,0│ 42,000 │ 120 │ 11,970 │ 7,560

410199 │90 │ 6,0│ 6,0│12,0│1,5│ 10,739 │ 127 │ 3,060 │ 1,933

410200 │90 │ 8,0│ 8,0│10,0│3,3│ 13,928 │ 127 │ 3,969 │ 2,507

410201 │90 │ 9,0│ 9,0│10,0│4,5│ 15,518 │ 127 │ 4,422 │ 2,793

410202 │90 │10,0│10,0│ 5,0│2,0│ 17,036 │ 127 │ 4,855 │ 3,067

410203 │95 │20,0│30,0│10,0│3,0│ 41,676 │ 135 │ 11,878 │ 7,502

410204 │100 │ 6,0│ 6,0│ 4,0│ - │ 11,674 │ 141 │ 3,327 │ 2,101

410205 │100 │ 8,0│ 8,0│10,0│5,0│ 15,467 │ 145 │ 4,408 │ 2,784

410206 │100 │ 8,0│ 8,0│ 5,0│ - │ 15,414 │ 141 │ 4,393 │ 2,774

410207 │100 │10,0│10,0│ 6,0│4,0│ 19,009 │ 145 │ 5,417 │ 3,422

410208 │100 │10,0│10,0│12,5│6,2│ 19,170 │ 141 │ 5,464 │ 3,451

410209 │100 │12,0│12,0│10,0│5,0│ 22,667 │ 145 │ 6,460 │ 4,080

410210 │100 │12,0│12,0│12,0│6,0│ 22,715 │ 145 │ 6,474 │ 4,089

410211 │109 │42,0│42,0│ 5,0│3,0│ 73,935 │ 151 │ 21,071 │ 13,308

410212 │110 │ 8,0│ 8,0│ 5,0│ - │ 17,014 │ 156 │ 4,849 │ 3,062

410213 │120 │10,0│10,0│13,0│6,5│ 23,181 │ 170 │ 6,607 │ 4,173

410214 │120 │14,0│14,0│ 8,0│5,0│ 31,670 │ 170 │ 9,026 │ 5,701

410215 │120 │18,5│ 3,0│ 3,0│3,0│ 40,958 │ 168 │ 11,673 │ 7,372

410217 │120 │31,5│31,5│ 3,0│2,0│ 65,680 │ 172 │ 18,719 │ 11,822

410219 │125 │ 7,0│ 8,0│ 5,0│4,0│ 18,175 │ 176 │ 5,180 │ 3,271

410222 │140 │10,0│10,0│20,0│1,2│ 27,852 │ 198 │ 7,938 │ 5,013

410223 │140 │10,0│14,0│10,0│5,0│ 32,307 │ 198 │ 9,208 │ 5,815

410224 │140 │19,5│19,5│ 2,0│2,0│ 50,789 │ 198 │ 14,475 │ 9,142

410225 │140 │20,0│20,0│ 3,0│2,0│ 52,002 │ 198 │ 14,821 │ 9,360

410226 │150 │20,0│20,0│15,0│5,0│ 56,376 │ 212 │ 16,067 │ 10,148

410227 │150 │43,0│43,0│ 3,0│2,0│110,512 │ 212 │ 31,496 │ 19,892

410228 │165 │18,0│18,0│15,0│6,0│ 56,488 │ 233 │ 16,099 │ 10,168

410229 │180 │19,0│19,0│ - │ - │ 64,790 │ 254 │ 18,465 │ 11,662

410231 │200 │14,0│14,0│18,0│8,0│ 54,461 │ 283 │ 15,521 │ 9,803

Примечания:

1. Значения радиусов скругления (R) и радиусов притупления острых кромок

, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок

должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.

Приложение 1

Справочное

1. Переводные коэффициенты для вычисления

приближенной теоретической массы 1 м профиля

из алюминия и алюминиевых сплавов

Алюминий всех марок - 0,950

Сплавы марок АМц - 0,958

АМцС - 0,958

АМг2 - 0,940

АМг3 - 0,937

АМг5 - 0,930

АМг6 - 0,926

1561 - 0,930

Д1 - 0,982

Д16 - 0,976

Д16ч - 0,976

Д19ч - 0,968

Д20 - 0,996

АВ - 0,947

ВАД1 - 0,968

К 48-2 - 0,972

К 48-2пч - 0,972

АД31 - 0,950

АД33 - 0,951

АД35 - 0,954

1915 - 0,972

1920 - 0,954

1925 - 0,972

1935 - 0,977

1985пч - 0,948

1980 - 0,968

ВД1 - 0,982

АВД1-1 - 0,982

АКМ - 0,970

М40 - 0,965

АК4 - 0,970

АК6 - 0,962

АД31Е - 0,950

АК4-1 - 0,982

АК4-1ч - 0,982

ВАД1 - 0,968

ВД17 - 0,965

2. Переводные коэффициенты для вычисления приближенной

теоретической массы 1 м профиля из магниевых сплавов

Магний всех марок - 1,000

Сплавы марок МА1 - 0,978

МА2 - 0,989

МА2-1 - 0,990

МА2-1пч - 0,990

МА8 - 0,989

МА12 - 0,989

Приложение 2

Справочное

Таблица 2

────────┬────────────────────┬─────────────────────────────────────────────

Номер │Обозначение профиля │ Обозначение профиля по чертежам

профиля│ по каталогу 1966 г.│

────────┼────────────────────┼─────────────────────────────────────────────

410001 │П 50-1 │ПК 0577

410002 │П 50-2 │ПК 1-30, ПП 2-36

410003 │П 50-4 │ПР 100-1

410004 │П 50-6 │ПК 1-41, ПП 2-24

410005 │П 50-8 │ПР 101-1

410006 │П 50-9 │ПВ 777

410007 │ - │ПР 100-24

410009 │П 50-14 │ПК 1-24, ПП 2-1

410010 │П 50-16 │ПК 1-33, ПП 2-44

410011 │П 50-18 │ПР 100-2

410012 │П 50-20 │ПР 100-51

410013 │П 50-22 │ПР 100-3

410014 │ - │ПР 111-12, ПК 1-39, ПП 2-47, ПС 1-46

410018 │П 50-26 │ПР 100-4

410019 │ - │ПР 101-2

410020 │ - │ПК 1-40, ПВ 896, ПП 2-23, ПР 100-25

410021 │П 50-32 │ПР 100-52

410022 │П 50-34 │ПК 1-34, ПР 100-26, ПП 2-8

410023 │П 50-36 │ПР 100-27, НП 212-37, ПС 1-1

410024 │ - │ПК 14248

410025 │П 50-38 │ПР 100-53, ПР 100-53А

410026 │П 50-40 │ПК 1-32, ПР 100-5, ПП 2-45, С 63-5

410027 │ - │ПК 1-11, НП 212-24, ПП 2-32, ПС 1-20

410028 │ - │ПР 100-28

410029 │ - │ПК 1-37, ПП 2-19

410030 │П 50-46 │ПР 100-29, НП 212-31, ПС 1-19

410031 │П 50-48 │ПК 1-52, ПВ 1539, ПС 1-37

410032 │П 50-50 │ПР 100-30, НП 212-16, ПС 1-22

410033 │ - │ПК 1-1, НП 146-1, ПС 1-2, АПР 27

410035 │П 50-56 │ПР 100-54

410036 │ - │ПР 100-55

410038 │П 50-62 │ПР 100-6, ПР 100-6А

410039 │ - │НП 1404-1, ПС 2-197

410040 │ - │НП 660-1, ПР 100-7, ПР 100-7А, ПВ 473-1

410041 │ - │ПК 16279

410042 │ - │ПК 0828

410043 │П 50-68 │ПК 0450, ПК 1-55

410045 │П 50-70 │С 63-4, ПК 1-42

410046 │ - │ПК 1-36, ПР 100-31, ПП 2-21

410048 │П 50-74 │ПК 1-12, ПВ 902, ПП 2-26, ПС 1-21, НП 212-20

410049 │П 50-76 │ПР 100-8, ПР 100-8А

410050 │ - │С 1142-1

410051 │ - │ПК 1-38, ПР 100-32, ПП 2-21

410052 │ - │С 1875, ПК 17897

410053 │П 50-80 │ПР 100-9, ПВ 473-2, ПК 100-1, ПС 19-1,

│ │ПР 100-9А

410054 │ - │ПК 0493

410055 │ - │ПК 12903

410056 │П 50-84 │ПР 100-33, НП 212-13, ПП 2-15, ПС 1-23

410057 │ - │НП 1540, ПС 1-45

410058 │П 50-88 │ПК 19899, ПВ 663, ПР 100-19, ПР 100-19А

410059 │ - │ПК 4302, ПК 0304-2

410060 │ - │ПК 0673

410061 │ - │ПК 2-196А, ПК 2-196, С 173-3

410062 │П 50-94 │ПР 100-34, ПВ 473-7, С 445, ПР 100-34А,

│ │НП 212-2, ПС 1-12

410063 │ - │ПК 16292

410064 │П 50-96 │С 63-1, ПК 2-127

410065 │П 50-98 │ПР 100-35

410066 │ - │НП 212-15, ПС 1-13

410068 │П 50-102 │ПР 100-56

410069 │ - │БК 8

410070 │ - │ПК 2-79, ПС 2-115

410071 │ - │ПК 1-100

410072 │П 50-110 │ПК 1-43, С 63-2

410074 │ - │ПК 17616

410075 │П 50-112 │ПР 100-57

410076 │ - │ПК 1-44, С 678, С 95, ПС 2-215, ПС 1-56

410077 │ - │ПК 16137А

410078 │П 50-116 │ПР 100-10, ПР 100-10А

410079 │ - │ПК 1-45, С 96, ПС 1-51

410080 │П 50-120 │ПР 100-20, ПР 100-36, ПР 100-36А

410081 │П 50-122 │ПР 100-11, С 521, НП 296-1, ПР 100-11А

410082 │ - │ПК 2-137, С 1403, С 1029, ПС 1-31

410083 │ - │ПК 1-46, ПК 1-46А, ПП 2-50

410084 │ - │ПК 15532

410085 │П 50-128 │ПК 1-31, ПВ 468, С 1972, ПП 2-37, ПС 1-57

410086 │ - │ПК 0323

410087 │ - │С 507-1

410088 │ - │С 507-2

410089 │П 50-134 │ПК 1-7, ПР 100-37, НП 212-26, ПП 16, ПС 1-14

410090 │П 50-136 │ПК 1-10, ПР 100-38, НП 212-34, ПП 2-12,

│ │ПС 1-18

410091 │П 50-138 │ПР 100-39, ПР 100-58, ПР 100-39А, НП 212-28

410093 │П 50-142 │ПР 100-59, НП 212-9, ПС 1-11

410094 │П 50-144 │ПК 1-56

410095 │П 50-146 │ПК 1-27, ПП 2-33

410096 │П 50-148 │ПВ 595, ПС 1-47, С 2126, НП 1275-1

410098 │ - │ПК 15872

410099 │ - │ПК 15855, ПП 2-53, НП 1347-1

410100 │П 50-154 │ПК 1-28, ПП 884, ПП 2-34

410101 │ - │ПК 15294

410102 │П 50-156 │ПР 100-40, ПК 1-23, ПП 2-22

410103 │ - │ПК 1-35, ПР 100-41, ПП 2-14

410104 │П 50-160 │НП 109-1

410105 │ - │ПК 0305-3

410106 │П 50-164 │НП 110-1

410108 │ - │ПК 1-2, АПР 4, ПП 2-48, ПС 1-3

410109 │ - │ПК 1-3, АПР 3, ПП 2-49, ПС 1-4, ПВ 1480

410110 │ - │АПР 2, ПК 1-4, ПС 1-5

410112 │П 50-174 │ПР 100-60, ПР 100-60А, ПС 1-49

410113 │П 50-176 │ПР 100-61, ПР 100-61А

410115 │ - │ПК 1-47, С 63-3, ПС 1-52

410116 │ - │ПК 2-65, С 314, ПС 2-102

410117 │П 50-182 │ПР 100-12, ПР 100-12А, ПВ 473-3

410118 │ - │ПК 1-13, ПК 0494, ПП 2-46

410119 │П 50-184 │ПР 100-42, ПР 100-21, ПР 100-42А, ПК 0494,

│ │ПК 1-13

410120 │ - │НП 1417-1, ПВ 798-1

410121 │П 50-188 │ПВ 593, ПР 100-13А, НП 297-1-2, С 444,

│ │ПВ 712-1, ПВ 473-6, ПР 100-13

410122 │ - │НП 539-1

410123 │П 50-192 │ПК 1-20, ПВ 312, ПВ 513-3, С 534-2,

│ │НП 792-Е31, ПК 2-311

410124 │ - │ПК 2-282, С 1279

410125 │П 50-196 │ПС 1-35

410126 │ - │С 990

410127 │ - │С 2120, ПК 2-169, С 94

410128 │П 50-200 │ПР 100-14, ПР 100-14А

410129 │ - │ПК 1-82

410130 │ - │ПК 2-64, С 349, ПС 2-101

410131 │ - │ПС 1-340, ПК 0491, ПП 4-149

410132 │ - │ПК 1-21, ПВ 401, ПС 2-134, НП 792-Е-33

410133 │П 50-212 │ПР 100-15, ПР 100-15А

410134 │ - │ПК 2270, ПК 12723, ПК 1-108

410135 │ - │ПК 15737-1

410136 │П 50-214 │ПР 100-62, ПК 1-18, ПС 1-26

410137 │П 50-216 │ПР 100-16, ПР 100-16А

410138 │ - │НП 1769, ПС 1-33

410139 │ - │ПК 179-2

410140 │ - │ПК 12714

410141 │ - │ПС 1-32

410142 │П 50-224 │ПК 1-96

410143 │ - │ПК 0306-4

410144 │П 50-228 │ПВ 798-2, ПР 100-17А, ПР 100-17

│П 50-230 │ПВ 605, ПВ 387-1

410145 │ - │ПС 1-6

410146 │ - │НП 14671, ПС 1-42

410147 │П 50-236 │С 2042, ПВ 1540, ПС 1-36

410148 │П 50-238 │ПР 100-22А, ПР 100-22

410150 │ - │ПК 1-19, ПС 1-29

410151 │П 50-244 │ПР 100-63, НП 212-18

410152 │П 50-246 │ПК 0324, НП 2006

410154 │ - │ПК 16373, С 1549

410156 │ - │ПК 1-8, ПВ 256, ПП 2-30, ПС 1-15, С 2204

410157 │ - │ПК 1-5, ПВ 594, ПК 1-5А, ПП 2-31, ПС 1-8,

│ │С 1705

410158 │ - │ПК 13698

410160 │П 50-254 │ПР 100-18, ПР 100-18А, НП 720-1

410161 │ - │НП 1770, ПС 1-9

410162 │П 50-258 │ПВ 684, ПК 1-86, ПВ 712-2, ПР 100-23

410163 │П 50-260 │С 312, ПК 1-16, ПС 1-24

410164 │ - │С 1426

410165 │ - │ПК 17983

410166 │ - │ПС 885-585

410167 │ - │ПК 1-81

410168 │ - │ПВ 1386, НП 1800

410170 │П 50-266 │ПВ 1382, ПК 1-15, ПС 1-28

410173 │П 50-270 │ПП 2-54, НП 1840

410174 │ - │НП 507, ПС 1-41

410175 │П 50-274 │ПВ 1136, ПК 1-89

410176 │ - │ПК 1-48, ПВ 1007, С 2023, ПС 1-30

410177 │П 50-278 │ПВ 829-1, С 2240-1, ПК 1-102

410178 │П 50-282 │ПК 1-49, С 963, ПП 2-51

410179 │ - │ПК 1-97

410180 │П 50-284 │ПК 1-17, НП 336-1, ПС 1-25

410181 │ - │ПК 1-91

410183 │П 50-290 │ПС 2-176, НП 9961

410184 │ - │НП 1059-1

410185 │П 50-294 │ПВ 387-3, С 2124-1, НП 1848

410186 │ - │ПК 1-93

410187 │П 50-298 │ПВ 277, ПС 1-10, С 2238, ПК 1-6

410188 │П 50-300 │ПК 1-14, ПС 1-27, ПВ 625-1, С 2265

410189 │П 50-302 │ПК 1-99

410190 │П 50-304 │ПВ 267, НП 1276-1, ПД 92, С 2076, ПК 1-79

410191 │ - │ПК 12523, С 457, ПС 2-211

410192 │П 50-308 │ПВ 829-2, С 2240-2

410193 │П 50-310 │ПК 0199, НП 1383-1

410194 │ - │ПК 1-87

410195 │П 50-314 │ПК 1-101

410196 │П 50-316 │ПВ 464

410197 │ - │ПС 885-552

410198 │П 50-316 │ПС 885-566, НП 1507

410199 │П 50-317 │ПВ 1258

410200 │П 50-318 │ПК 0080-1

410201 │П 50-320 │ПВ 387-4, С 2124, НП 1593

410202 │П 50-322 │ПВ 1103, ПК 1-32, ПП 2-43, ПС 1-48

410203 │ - │С 462

410204 │П 50-326 │ПВ 576-2, НП 1362-1

410205 │ - │С 2240-3, ПВ 829-3

410206 │П 50-330 │ПВ 576-3

410207 │ - │ПК 1-88, ПС 1-38

410208 │П 50-334 │ПК 1-50, ПВ 100-1

410209 │ - │НП 701-1

410210 │П 50-336 │ПК 0505

410211 │ - │ПК 12060

410212 │П 50-338 │ПК 1-83

410213 │П 50-340 │ПВ 100-2, ПК 1-51

410214 │П 50-342 │ПС 1-39

410215 │ - │ПК 11779

410217 │ - │ПК 2-335, ПВ 778

410219 │ - │ПК 1-9, ПВ 272, ПС 1-17, ПП 2-42, ПК 1-9Б

410222 │П 50-348 │ПК 1-80

410223 │ - │ПВ 387-6, С 2124-4

410224 │ - │ПВ 1349-1

410225 │П 50-352 │ПВ 741, НП 1453-1

410226 │П 50-354 │ПК 0526, ПК 0526 "В", НП 1813

410227 │ - │ПС 885-483

410228 │ - │ПК 01063

410229 │ - │ПК 12013

410231 │П 50-357 │С 847, НП 701-2

410233 │ - │ПК 2610

410234 │ - │ПК 19899

410236 │ - │ПК 8685

410238 │ - │С 2106, ПК 19627

410240 │ - │ПК 2169

410241 │ - │ПК 18585

410242 │ - │НП 112-1

410243 │ - │ПК 8027

410245 │ - │ПК 2589, ПК 20029

410246 │ - │ПК 4612

410247 │ - │ПК 20055

410248 │ - │ПК 19617

410249 │ - │ПК 3180

410250 │ - │ПК 19822

410251 │ - │ПК 18742
