Постановлением Государственного
комитета СССР по управлению
качеством продукции и стандартам
от 29 августа 1990 г. N 2480
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ОТБОРТОВАННОГО
ШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded rectangular flanged channel-section shapes
of aluminium and magnesium alloys. Dimensions
ГОСТ 13624-90
ОКП 18 0044
Дата введения
1 января 1992 года
1. Разработан и внесен Министерством авиационной промышленности СССР.
Разработчики: Г.С. Макаров, В.Ф. Николаев, В.К. Николаев.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.08.90 N 2480.
3. Периодичность проверки - 5 лет.
4. Взамен ГОСТ 13624-80.
5. Ссылочные нормативно-технические документы
─────────────────────────────────────┬─────────────────────────────────────
Обозначение НТД, на который │ Номер пункта
дана ссылка │
─────────────────────────────────────┼─────────────────────────────────────
ГОСТ 8617-81 │ 1
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей отбортованного швеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

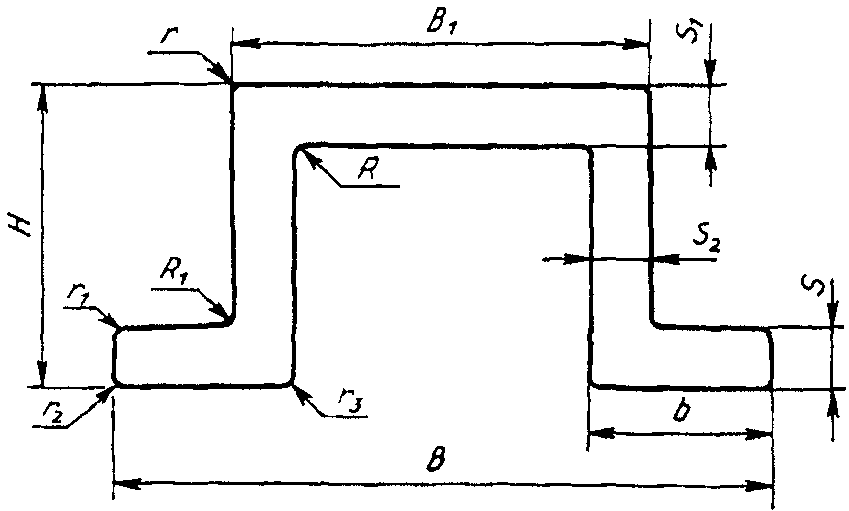

1. Номера профилей и размеры должны соответствовать приведенным на чертеже и в табл. 1.
Таблица 1
───────┬─────┬─────┬─────┬────┬────┬────┬────┬───┬───┬──────┬───────┬─────────────
Номер │ H │ B │ B │ b │ S │ S │ S │ R │R │Пло- │Диаметр│Теоретическая
профиля│ │ │ 1 │ │ │ 1 │ 2 │ │ 1 │щадь │описан-│масса 1 м, кг
│ │ │ │ │ │ │ │ │ │сече- │ной ├──────┬──────
│ │ │ │ │ │ │ │ │ │ния, │окруж- │Алюми-│Магни-
├─────┴─────┴─────┴────┴────┴────┴────┴───┴───┤см2 │ности, │ниевый│евый
│ мм │ │мм │сплав │сплав
───────┼─────┬─────┬─────┬────┬────┬────┬────┬───┬───┼──────┼───────┼──────┼──────
441209 │ 4,5│ 27,0│ 14,0│ 9,0│ 1,5│ 1,5│ 2,5│1,0│3,0│ 0,598│ 27 │ 0,170│ 0,108
441121 │ 5,5│ 15,8│ 15,2│ 1,5│ 2,0│ 1,2│ 1,2│ - │ - │ 0,298│ 16 │ 0,085│ 0,054
441122 │ 7,5│ 33,0│ 17,5│9,25│ 1,5│ 1,5│ 1,5│ - │ - │ 0,675│ 33 │ 0,192│ 0,122
441123 │ 7,5│ 40,0│ 18,0│14,5│ 2,0│ 3,8│ 3,5│0,5│1,5│ 1,394│ 40 │ 0,397│ 0,251
441216 │ 9,5│ 38,0│ 25,0│ 9,0│ 3,0│ 1,5│ 2,5│1,0│ - │ 1,169│ 38 │ 0,333│ 0,210
441205 │ 10,0│119,0│ 99,0│35,0│ 6,0│ 4,0│25,0│ - │ - │ 8,160│ 120 │ 2,326│ 1,469
441206 │ 10,0│159,0│139,0│35,0│ 6,0│ 4,0│25,0│ - │ - │ 9,760│ 160 │ 2,782│ 1,757
441125 │ 11,0│ 29,0│ 20,0│ 6,0│ 1,5│ 1,5│ 1,5│ - │1,0│ 0,724│ 29 │ 0,206│ 0,130
441126 │ 12,0│ 46,0│ 28,0│11,0│ 2,0│ 2,0│ 2,0│ - │1,5│ 1,330│ 46 │ 0,379│ 0,239
441217 │ 12,0│ 81,0│ 62,0│14,5│ 4,0│ 4,0│ 5,0│0,5│0,5│ 4,042│ 81 │ 1,152│ 0,728
441129 │ 13,5│105,0│ 65,0│22,5│ 2,5│ 2,5│ 2,5│2,0│2,0│ 3,209│ 105 │ 0,915│ 0,578
441132 │ 14,0│ 68,0│ 34,0│20,0│ 3,0│ 3,0│ 3,0│3,0│3,0│ 2,777│ 68 │ 0,792│ 0,500
441220 │ 16,0│ 26,0│ 13,0│ 6,5│ 1,5│ 1,5│ 1,5│0,5│0,5│ 0,782│ 28 │ 0,223│ 0,141
441136 │ 16,0│ 46,0│ 20,0│15,0│ 2,0│ 2,0│ 2,0│3,0│2,0│ 1,536│ 46 │ 0,438│ 0,276
441138 │ 17,0│ 68,0│ 34,0│20,0│ 3,0│ 3,0│ 3,0│3,0│3,0│ 2,957│ 68 │ 0,843│ 0,532
441139 │ 17,0│ 68,0│ 34,0│20,5│ 3,0│ 3,5│ 3,5│ - │2,0│ 3,172│ 68 │ 0,904│ 0,571
441207 │ 18,0│ 62,0│ 42,0│16,0│ 9,0│ 8,0│ 6,0│1,0│1,0│ 6,369│ 63 │ 1,815│ 1,146
441221 │ 18,0│ 68,0│ 36,0│18,0│ 2,0│ 3,5│ 2,0│ - │ - │ 2,480│ 68 │ 0,707│ 0,446
441223 │ 20,0│ 46,0│ 23,0│14,5│ 3,0│ 5,0│ 3,0│3,0│3,0│ 2,817│ 48 │ 0,803│ 0,507
441224 │ 20,0│ 75,0│ 50,5│14,5│ 2,0│ 2,5│2,25│2,5│ - │ 2,567│ 76 │ 0,732│ 0,462
441225 │ 22,0│ 64,0│ 30,0│20,0│ 3,0│ 3,0│ 3,0│3,0│3,0│ 3,137│ 64 │ 0,894│ 0,565
441143 │ 24,0│ 48,0│ 23,0│15,5│ 3,0│12,0│ 3,0│1,0│1,0│ 4,239│ 49 │ 1,208│ 0,763
441226 │ 28,0│ 82,0│ 43,0│21,0│ 2,0│ 1,5│ 1,5│3,0│3,0│ 2,297│ 82 │ 0,655│ 0,414
441145 │ 28,0│ 84,0│ 30,0│29,5│ 2,5│ 3,0│ 2,5│3,0│3,0│ 3,577│ 86 │ 1,020│ 0,644
441228 │ 28,7│ 67,3│ 29,7│20,0│ 1,2│ 2,7│ 1,2│3,0│3,0│ 1,954│ 68 │ 0,557│ 0,352
441146 │ 29,0│ 60,0│ 30,0│16,5│ 1,5│ 3,0│ 1,5│3,0│3,0│ 2,207│ 62 │ 0,629│ 0,397
441229 │ 29,0│ 80,0│ 30,0│28,0│ 4,0│ 5,0│ 3,0│3,0│3,0│ 5,017│ 80 │ 1,430│ 0,903
441231 │ 30,0│ 70,0│ 25,0│24,0│ 2,0│ 2,0│ 1,5│3,0│3,0│ 2,317│ 70 │ 0,660│ 0,417
441149 │ 30,0│ 70,0│ 28,0│24,0│ 2,0│ 2,0│ 3,0│5,0│3,0│ 3,226│ 70 │ 0,919│ 0,581
441151 │ 30,0│ 95,0│ 50,0│25,0│ 4,0│ 5,0│ 2,5│2,0│2,5│ 5,594│ 96 │ 1,594│ 1,007
441253 │ 32,0│ 80,0│ 36,0│25,0│ 4,0│ 5,0│ 3,0│3,0│3,0│ 5,257│ 81 │ 1,498│ 0,946
441232 │ 33,5│ 26,0│ 22,0│ 3,5│ 2,0│ 1,5│ 1,5│3,0│2,0│ 1,426│ 41 │ 0,406│ 0,257
441154 │ 34,0│ 70,0│ 30,0│23,0│ 5,0│ 2,0│ 3,0│3,0│3,0│ 4,597│ 70 │ 1,310│ 0,828
441156 │ 35,0│ 52,0│ 23,0│16,5│ 2,0│ 2,0│ 2,0│2,0│2,0│ 2,394│ 55 │ 0,682│ 0,431
441157 │ 35,0│ 53,6│ 23,0│16,5│ 1,5│ 2,0│ 1,2│2,0│1,5│ 1,738│ 56 │ 0,495│ 0,313
441159 │ 35,0│ 70,0│ 29,0│23,5│ 2,0│ 2,0│ 3,0│2,0│5,0│ 3,504│ 70 │ 0,999│ 0,631
441233 │ 35,0│ 94,0│ 48,0│25,0│ 2,0│ 2,5│ 2,0│4,0│4,0│ 3,557│ 94 │ 1,014│ 0,640
441234 │ 35,0│110,0│ 50,0│33,0│ 3,0│ 4,0│ 3,0│3,0│3,0│ 5,737│ 110 │ 1,635│ 1,033
441235 │ 35,0│110,0│ 50,0│34,0│ 3,0│13,0│ 4,0│3,0│3,0│10,137│ 110 │ 2,889│ 1,825
441236 │ 36,0│110,0│ 50,0│33,0│ 3,0│ 4,0│ 3,0│3,0│3,0│ 5,797│ 110 │ 1,652│ 1,044
441239 │ 40,0│ 30,0│ 20,0│10,0│ 4,0│30,0│ 5,0│ - │ - │ 7,400│ 48 │ 2,109│ 1,332
441163 │ 40,0│ 70,0│ 50,0│13,0│ 4,0│ 3,0│ 3,0│5,0│5,0│ 4,735│ 74 │ 1,349│ 0,852
441240 │ 40,0│ 80,0│ 70,0│ 6,5│ 1,5│ 1,5│ 1,5│1,0│1,0│ 2,364│ 85 │ 0,674│ 0,425
441241 │ 40,0│ 80,0│ 50,0│16,5│ 1,5│ 3,0│ 1,5│3,0│3,0│ 3,137│ 82 │ 0,894│ 0,565
441166 │ 40,0│ 82,0│ 36,0│25,0│ 4,0│ 4,0│ 2,0│3,0│3,0│ 4,797│ 83 │ 1,367│ 0,864
441167 │ 40,0│ 94,0│ 50,0│25,0│ 4,0│ 6,0│ 3,0│5,0│5,0│ 7,015│ 95 │ 1,999│ 1,263
441242 │ 40,0│ 95,6│ 50,0│25,0│ 4,3│ 4,3│ 2,2│4,0│4,0│ 5,819│ 96 │ 1,658│ 1,047
441169 │ 41,0│ 92,0│ 50,0│25,0│10,0│12,6│ 4,0│3,0│4,0│12,879│ 93 │ 3,671│ 2,318
441170 │ 41,0│ 92,0│ 50,0│25,0│10,0│17,0│ 4,0│3,0│4,0│14,727│ 93 │ 4,197│ 2,651
441174 │ 45,0│ 70,0│ 30,0│22,7│ 4,5│ 3,5│ 2,7│5,0│5,0│ 5,306│ 74 │ 1,512│ 0,955
441175 │ 45,0│ 92,0│ 60,0│20,0│ 5,0│ 3,0│ 4,0│5,0│5,0│ 6,975│ 95 │ 1,988│ 1,255
441176 │ 45,0│120,0│ 86,0│21,0│ 5,0│ 3,0│ 4,0│5,0│5,0│ 7,855│ 123 │ 2,239│ 1,414
441177 │ 45,0│170,0│100,0│44,0│ 7,0│15,0│ 9,0│8,0│8,0│25,849│ 170 │ 7,367│ 4,653
441178 │ 50,0│ 77,0│ 65,0│10,0│ 4,0│ 4,0│ 4,0│2,0│2,0│ 6,794│ 84 │ 1,936│ 1,223
441244 │ 50,0│ 80,0│ 36,0│25,0│ 4,0│ 5,0│ 3,0│3,0│3,0│ 6,337│ 84 │ 1,806│ 1,141
441179 │ 50,0│ 80,0│ 44,0│20,0│ 3,5│ 3,5│ 2,0│3,0│3,0│ 4,737│ 85 │ 1,350│ 0,853
441182 │ 55,0│ 95,0│ 75,0│15,0│ 5,0│ 5,0│ 5,0│3,0│3,0│ 9,827│ 103 │ 2,801│ 1,769
441246 │ 60,0│ 75,0│ 40,0│20,0│ 4,0│ 4,0│ 2,5│5,0│5,0│ 6,015│ 86 │ 1,714│ 1,083
441183 │ 60,0│ 84,0│ 44,0│22,0│ 2,5│ 2,5│ 2,0│2,5│2,5│ 4,454│ 92 │ 1,269│ 0,802
441247 │ 60,0│125,0│100,0│17,5│ 5,0│ 5,0│ 5,0│ - │ - │11,750│ 132 │ 3,349│ 2,115
441186 │ 63,0│120,0│ 44,0│48,0│ 6,0│30,0│10,0│3,0│3,0│24,437│ 121 │ 6,965│ 4,399
441187 │ 65,0│ 96,0│ 50,0│25,0│ 3,0│ 2,0│ 2,0│3,0│3,0│ 4,977│ 103 │ 1,419│ 0,896
441188 │ 65,0│ 96,0│ 50,0│25,0│ 3,0│ 3,0│ 2,0│5,0│5,0│ 5,575│ 103 │ 1,589│ 1,003
441189 │ 70,0│ 85,0│ 44,0│22,0│ 2,0│ 2,0│ 1,5│5,0│5,0│ 3,955│ 98 │ 1,127│ 0,712
441191 │ 80,0│ 95,0│ 50,0│25,0│ 2,8│ 2,8│ 2,5│5,0│2,5│ 6,735│ 112 │ 1,919│ 1,212
441248 │ 80,0│110,0│ 60,0│29,0│ 5,0│ 5,0│ 4,0│3,0│3,0│11,477│ 124 │ 3,271│ 2,066
441192 │ 83,0│ 92,0│ 60,0│20,0│ 5,0│ 3,0│ 4,0│5,0│5,0│10,015│ 116 │ 2,854│ 1,803
441194 │ 95,0│ 99,0│ 95,0│ 6,0│35,0│ 4,0│ 4,0│3,0│ - │12,519│ 135 │ 3,568│ 2,253
441250 │125,5│110,0│ 78,0│21,0│ 5,0│ 5,0│ 5,0│3,0│2,0│17,606│ 158 │ 5,018│ 3,169
441251 │130,0│164,0│ 94,0│40,0│15,0│ 5,0│ 5,0│8,0│5,0│28,082│ 190 │ 8,003│ 5,055
Примечания:
1. Значения радиусов скругления
и
, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.
и , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.2. Радиусы притупления острых кромок
должны соответствовать требованиям ГОСТ 8617.
должны соответствовать требованиям ГОСТ 8617.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.
4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.
Справочное
1. Переводные коэффициенты для вычисления приближенной
теоретической массы 1 м профиля из алюминия
и алюминиевых сплавов
Алюминий всех марок - 0,950
Сплавы марок АМц - 0,958
АМцС - 0,958
АМг2 - 0,940
АМг3 - 0,937
АМг5 - 0,930
АМг6 - 0,926
1561 - 0,930
Д1 - 0,982
Д16 - 0,976
Д16ч - 0,976
Д19ч - 0,968
Д20 - 0,996
АВ - 0,947
К48-2пч - 0,972
К48-2 - 0,972
АД31 - 0,950
АД33 - 0,951
АД35 - 0,954
1915 - 0,972
1920 - 0,954
1925 - 0,972
1935 - 0,977
1985ч - 0,948
1980 - 0,968
АД31Е - 0,950
ВД1 - 0,982
АВД1-1 - 0,982
АКМ - 0,970
М40 - 0,965
АК4 - 0,970
АК6 - 0,962
АК4-1 - 0,982
АК4-1ч - 0,982
ВАД1 - 0,968
ВД17 - 0,965
2. Переводные коэффициенты для вычисления приближенной
теоретической массы 1 м профиля из магниевых сплавов
Сплавы марок МА1 - 0,978
МА2 - 0,989
МА2-1 - 0,990
МА2-1пч - 0,990
МА8 - 0,989
МА12 - 0,989
Справочное
Таблица 2
────────┬────────────────────┬─────────────────────────────────────────────
Номер │Обозначение профиля │ Обозначение профиля по чертежам
профиля│ по каталогу 1966 г.│
────────┼────────────────────┼─────────────────────────────────────────────
441121 │П310 │С 979, ПК 629, ПП 351, ПС 97
441122 │П460-3 │ПВ 1476, ПК 13024
441123 │П460-2 │НП 255-1
441125 │ - │ПК 680-11, ПС 885-737
441126 │П460-6 │ПК 680-1, ПС 28-1, НП 100-1
441129 │ - │ПК 15529
441132 │П460-8 │ПР 217-1
441136 │П460-12 │С 145А, С 2100, С 145, НП 1929
441138 │П460-14 │ПР 217-2
441139 │П460-15 │ПК 680-5, ПС 28-5
441143 │П460-16 │С 216, ПВ 1856
441145 │П460-23 │ПК 13256
441146 │П460-18 │ПР 217-3
441149 │П460-22 │ПС 28-15
441151 │П460-26 │ПК 680-9, ПС 28-9
441154 │П460-30 │ПК 680-15, НП 354-1
441156 │П460-32 │ПР 217-4
441157 │П460-34 │ПС 28-13
441159 │ - │ПК 17901, ПК 17381, С 1818, ПВ 1993
441163 │П460-38 │ПВ 326, ПС 885-449
441166 │П460-40 │ПК 680-16, ПС 28-14
441167 │П460-42 │ПВ 937, ПК 680-4, ПС 28-4
441169 │П460-46 │НП 1263-1, ПС 28-16
441170 │П460-48 │ПК 680-6, ПС 28-6
441174 │П460-54 │ПК 680-3, ПС 28-3
441175 │ - │ПД 49
441176 │ - │ПД 47
441177 │П460-56 │ПК 680-2
441178 │П460-58 │ПК 17889-1, ПП 746-2
441179 │ - │ПК 14542
441182 │ - │ПК 17889-2
441183 │П460-64 │ПК 680-19
441186 │П460-67 │ПК 0541
441187 │П460-66 │ПК 680-25
441188 │П460-69 │ПК 9232, ПК 9232-1
441189 │П460-71 │ПК 12004
441191 │П460-68 │ПК 680-26
441192 │ - │ПД 46
441194 │ - │ПК 13862
441205 │ - │ПК 14922-1
441206 │ - │ПК 14922-2
441207 │ - │ПК 18237
441209 │ - │ПК 19901
441216 │ - │КП 215
441217 │ - │ПК 8336
441220 │ - │КП 279
441221 │ - │ПК 8322, ПК 4039
441223 │ - │ПК 7063, ПВ 1909
441224 │ - │ПК 8168
441225 │ - │ПК 18682
441226 │ - │ПК 18622
441228 │ - │ПК 19661
441229 │ - │ПК 18709-1
441231 │ - │ПК 19010
441232 │ - │ПК 4537
441233 │ - │ПК 19881
441234 │ - │ПК 3010, С 2307
441235 │ - │ПК 3010-1, С 2308
441236 │ - │ПК 18393, С 1936
441239 │ - │ПС 885-1022
441240 │ - │ПД 173
441241 │ - │ПК 18399
441242 │ - │ПК 3026
441244 │ - │ПК 18709
441246 │ - │ПК 2405
441247 │ - │ПК 18515
441248 │ - │ПК 19192
441250 │ - │ПК 2153
441251 │ - │ПС 1094
441253 │ - │ПК 18710
