ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО
ЗЕТОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded rectangular normal zee-section shapes
of aluminium and magnesium alloys. Dimensions
ГОСТ 13620-90
ОКП 18 1140
Дата введения
1 января 1992 года
1. Разработан и внесен Министерством авиационной промышленности СССР.
Разработчики: Г.С. Макаров, В.Ф. Николаев, В.В. Илларионова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 24.08.90 N 2455.
3. Периодичность проверки - 5 лет.
4. Взамен ГОСТ 13620-81.
5. Ссылочные нормативно-технические документы
────────────────────────────────────┬──────────────────────────────────────
Обозначение НТД, на который │ Номер пункта
дана ссылка │
────────────────────────────────────┼──────────────────────────────────────
6. Переиздание. Октябрь 1995 г.
Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного зетового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

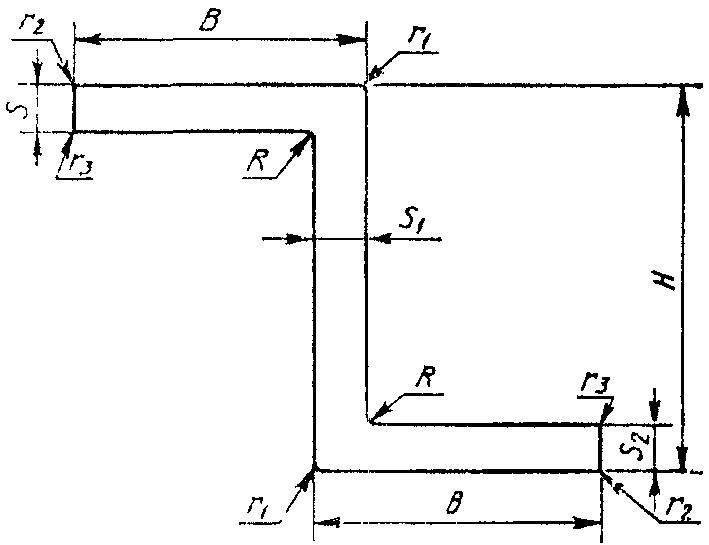

1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.
───────┬─────┬────┬────┬────┬────┬─────┬────┬────────┬────────┬──────────────
Номер │ H │ B │ S │ S │ S │ R │ r │Площадь │Диаметр │Теоретическая
профиля│ │ │ │ 1 │ 2 │ │ 1 │сечения,│описан- │ масса 1 м
│ │ │ │ │ │ │ │ см2 │ной ок- │ профиля, кг
│ │ │ │ │ │ │ │ │ружнос- ├───────┬──────
│ │ │ │ │ │ │ │ │ти, мм │Алюми- │Магни-
├─────┴────┴────┴────┴────┴─────┴────┤ │ │ниевый │евый
│ мм │ │ │сплав │сплав
───────┼─────┬────┬────┬────┬────┬─────┬────┼────────┼────────┼───────┼──────
450001 │ 6,6│12,0│ 3,0│ 7,0│ 3,0│1,0 │ 1,0│ 0,762 │ 18 │ 0,217 │ 0,137
450086 │ 9,0│14,0│ 4,5│ 4,0│ 4,5│ - │ - │ 1,260 │ 26 │ 0,359 │ 0,227
450002 │ 12,7│15,9│ 1,6│ 1,6│ 1,6│3,0 │ - │ 0,688 │ 33 │ 0,196 │ 0,124
450087 │ 13,5│24,0│ 2,5│ 2,0│ 2,5│0,5 │ - │ 1,371 │ 48 │ 0,391 │ 0,247
450003 │ 14,0│20,0│ 1,5│ 1,5│ 1,5│2,0 │ - │ 0,782 │ 41 │ 0,223 │ 0,141
450005 │ 15,0│13,0│ 1,2│ 1,2│ 1,2│2,0 │ - │ 0,480 │ 29 │ 0,137 │ 0,086
450006 │ 20,0│15,0│ 1,2│ 1,2│ 1,2│2,0 │ - │ 0,588 │ 35 │ 0,168 │ 0,106
450007 │ 20,0│15,0│ 1,5│ 1,5│ 1,5│2,0 │ - │ 0,722 │ 35 │ 0,206 │ 0,130
450008 │ 20,0│18,0│ 1,5│ 1,5│ 1,5│2,0 │ - │ 0,812 │ 40 │ 0,231 │ 0,146
450009 │ 20,5│18,5│ 2,0│ 2,0│ 2,0│1,7 │ - │ 1,080 │ 41 │ 0,308 │ 0,195
450088 │ 22,5│23,5│ 2,0│ 3,0│ 2,0│2,0 │ 2,0│ 1,495 │ 49 │ 0,426 │ 0,269
450010 │ 24,0│18,0│ 2,0│ 1,5│ 2,0│2,0 │ - │ 1,037 │ 42 │ 0,296 │ 0,187
450011 │ 24,5│18,0│ 1,5│ 1,5│ 2,0│2,0 │ - │ 0,962 │ 42 │ 0,274 │ 0,173
450012 │ 25,0│18,0│ 1,5│ 1,5│ 1,5│2,0 │ - │ 0,887 │ 43 │ 0,253 │ 0,160
450013 │ 25,0│18,0│ 2,0│ 1,5│ 2,0│2,0 │ - │ 1,052 │ 43 │ 0,300 │ 0,189
450014 │ 25,0│18,0│ 2,5│ 2,0│ 2,5│2,5 │ - │ 1,327 │ 42 │ 0,378 │ 0,239
450015 │ 25,0│18,0│ 2,0│ 1,5│ 3,0│2,0 │ - │ 1,217 │ 43 │ 0,347 │ 0,219
450016 │ 25,0│20,0│ 3,0│ 2,0│ 3,0│3,0 │ 0,5│ 1,618 │ 46 │ 0,461 │ 0,291
450017 │ 25,0│23,0│ 3,5│ 3,5│ 3,5│2,5 │ 0,5│ 2,266 │ 49 │ 0,646 │ 0,408
450018 │ 25,0│25,0│ 3,0│ 3,0│ 3,0│3,0 │ - │ 2,109 │ 53 │ 0,601 │ 0,380
450019 │ 25,0│30,0│ 5,0│ 5,0│11,0│3,0 │ 0,5│ 5,288 │ 60 │ 1,507 │ 0,952
450089 │ 30,0│18,0│ 1,5│ 1,5│ 1,5│3,0 │ - │ 0,983 │ 46 │ 0,280 │ 0,177
450090 │ 30,0│20,0│ 2,0│ 1,5│ 2,0│2,0 │ - │ 1,207 │ 49 │ 0,344 │ 0,217
450020 │ 30,0│20,0│ 2,5│ 2,0│ 2,5│2,5 │ - │ 1,527 │ 49 │ 0,435 │ 0,275
450021 │ 30,0│25,0│ 2,5│ 2,0│ 2,5│2,5 │ - │ 1,777 │ 57 │ 0,506 │ 0,320
450022 │ 30,0│25,0│ 2,5│ 2,0│ 9,0│3,0 │ - │ 3,284 │ 57 │ 0,936 │ 0,591
450023 │ 31,0│25,0│ 2,5│ 2,5│ 2,5│1,0 │ 0,5│ 1,903 │ 57 │ 0,542 │ 0,343
450026 │ 34,0│25,0│ 3,5│ 3,5│ 3,5│4,0 │ 0,5│ 2,763 │ 58 │ 0,787 │ 0,497
450027 │ 35,0│ 8,0│ 2,0│ 2,0│ 2,0│0,5 │ 0,5│ 0,940 │ 38 │ 0,268 │ 0,169
450028 │ 35,0│20,0│ 3,0│ 3,0│ 3,0│4,0 │ 0,5│ 2,138 │ 51 │ 0,609 │ 0,385
450091 │ 35,0│21,0│ 2,5│ 2,0│ 3,0│2,5 │ - │ 1,771 │ 53 │ 0,505 │ 0,319
450030 │ 35,0│25,0│ 6,0│ 3,0│ 4,0│4,0 │ 0,5│ 3,318 │ 59 │ 0,946 │ 0,597
450093 │ 35,0│30,0│ 8,0│ 5,0│ 9,0│3,0 │ - │ 6,039 │ 65 │ 1,721 │ 1,087
450031 │ 36,0│26,0│ 2,5│ 3,0│ 2,5│1,0 │ - │ 2,234 │ 61 │ 0,637 │ 0,402
450032 │ 36,0│31,5│ 3,2│ 3,2│ 3,2│3,0 │ - │ 3,002 │ 70 │ 0,856 │ 0,540
450033 │ 37,0│20,0│ 3,0│ 3,0│ 3,0│4,0 │ 0,5│ 2,198 │ 52 │ 0,626 │ 0,396
450034 │ 38,0│25,0│ 3,0│ 3,0│ 3,0│6,0 │ - │ 2,615 │ 60 │ 0,745 │ 0,471
450035 │ 40,0│20,0│ 3,0│ 2,0│ 3,0│3,0 │ - │ 1,919 │ 55 │ 0,547 │ 0,345
450037 │ 40,0│20,0│ 2,0│ 1,5│ 2,0│2,0 │ - │ 1,357 │ 56 │ 0,387 │ 0,244
450095 │ 40,0│20,0│ 2,0│ 2,0│ 3,0│3,0 │ - │ 1,739 │ 55 │ 0,496 │ 0,313
450038 │ 40,0│25,0│ 2,0│ 1,5│ 2,0│2,0 │ - │ 1,557 │ 63 │ 0,444 │ 0,280
450039 │ 40,0│25,0│ 3,0│ 2,0│ 2,0│4,0 │ 0,5│ 2,018 │ 62 │ 0,575 │ 0,363
450040 │ 40,0│25,0│ 3,0│ 2,0│ 3,0│3,0 │ 0,5│ 2,218 │ 62 │ 0,632 │ 0,399
450041 │ 40,0│25,0│ 3,0│ 3,0│ 3,0│2,0 │ 4,0│ 2,468 │ 62 │ 0,704 │ 0,444
450043 │ 40,0│25,0│ 4,0│ 3,0│ 4,0│4,0 │ 0,5│ 3,028 │ 62 │ 0,863 │ 0,545
450044 │ 40,0│25,0│ 4,0│ 3,0│ 2,0│4,0 │ 0,5│ 2,588 │ 62 │ 0,737 │ 0,466
450048 │ 44,0│25,0│ 4,0│ 4,0│ 4,0│5,0 │ - │ 3,547 │ 64 │ 1,011 │ 0,639
450049 │ 50,0│19,0│ 2,5│ 2,5│ 2,5│2,5 │ - │ 2,102 │ 61 │ 0,599 │ 0,378
450050 │ 50,0│20,0│ 2,0│ 2,0│ 2,0│3,0 │ - │ 1,759 │ 63 │ 0,501 │ 0,317
450051 │ 50,0│20,0│ 2,5│ 1,5│ 2,5│2,5 │ - │ 1,702 │ 63 │ 0,485 │ 0,306
450052 │ 50,0│20,0│ 3,0│ 1,8│ 3,0│3,0 │ - │ 2,031 │ 63 │ 0,579 │ 0,366
450056 │ 50,0│25,0│ 5,0│ 3,0│ 5,0│5,0 │ - │ 3,807 │ 69 │ 1,085 │ 0,685
450057 │ 50,0│30,0│ 7,0│ 3,0│ 7,0│3,0 │ - │ 5,319 │ 76 │ 1,516 │ 0,957
450058 │ 50,0│30,0│ 5,0│ 4,0│17,0│4,0 │ - │ 7,789 │ 75 │ 2,220 │ 1,402
450059 │ 50,0│26,2│ 4,0│ 2,5│ 4,0│4,0 │ 0,5│ 3,214 │ 71 │ 0,916 │ 0,578
450060 │ 50,0│35,0│ 5,0│ 4,0│ 5,0│5,0 │ 0,5│ 5,206 │ 83 │ 1,484 │ 0,937
450061 │ 50,0│35,0│ 6,0│ 5,0│ 6,0│6,0 │ 0,5│ 6,253 │ 82 │ 1,782 │ 1,126
450062 │ 54,5│50,0│ 2,0│ 2,0│ 2,0│2,0 │ 0,5│ 3,026 │ 112 │ 0,862 │ 0,545
450063 │ 57,0│30,0│ 2,0│ 2,0│ 3,5│3,0 │ 0,5│ 2,718 │ 81 │ 0,775 │ 0,489
450097 │ 58,0│30,0│ 5,0│ 3,0│ 5,0│4,0 │ - │ 4,509 │ 81 │ 1,285 │ 0,812
450064 │ 60,0│18,0│ 1,8│ 1,8│ 1,8│2,0 │ 0,5│ 1,679 │ 69 │ 0,479 │ 0,302
450065 │ 60,0│20,0│ 3,0│ 1,8│ 3,0│3,0 │ - │ 2,206 │ 71 │ 0,630 │ 0,398
450098 │ 60,0│35,0│ 5,0│ 4,0│ 5,0│5,0 │ - │ 5,607 │ 89 │ 1,598 │ 1,009
450067 │ 60,0│40,0│ 6,0│ 4,5│ 6,0│3,0 │ 1,0│ 6,994 │ 96 │ 1,993 │ 1,259
450099 │ 62,0│35,0│ 7,0│ 4,0│ 7,0│4,0 │ - │ 6,889 │ 91 │ 1,963 │ 1,240
450068 │ 65,0│25,0│ 3,0│ 2,0│ 3,0│5,0 │ - │ 2,787 │ 81 │ 0,794 │ 0,502
450069 │ 70,0│25,0│ 4,0│ 2,0│ 4,0│4,0 │ - │ 3,309 │ 85 │ 0,943 │ 0,596
450072 │ 75,0│25,0│ 2,5│ 1,8│ 2,5│2,5 │ - │ 2,537 │ 89 │ 0,723 │ 0,457
450101 │ 75,0│60,0│16,0│30,0│25,0│5,0 │ 1,0│ 34,903 │ 117 │ 9,947 │ 6,283
450073 │ 77,0│22,0│ 2,5│ 2,0│ 4,0│2,0 │ 1,5│ 2,848 │ 88 │ 0,812 │ 0,513
450074 │ 80,0│40,0│ 4,0│ 4,0│ 4,0│6,0 │ - │ 6,235 │ 110 │ 1,777 │ 1,122
450102 │100,0│55,0│15,0│10,0│15,0│5,0 │ - │ 23,607 │ 141 │ 6,728 │ 4,249
450078 │100,0│60,0│ 5,0│ 5,0│ 5,0│5,0 │10,0│ 10,178 │ 153 │ 2,901 │ 1,832
450079 │100,0│60,0│ 6,0│ 5,0│ 6,0│3,0 │ 6,0│ 11,484 │ 152 │ 3,273 │ 2,067
450104 │110,0│20,0│ 3,0│ 3,0│ 3,0│3,0 │ - │ 4,358 │ 116 │ 1,242 │ 0,784
450105 │115,0│33,0│ 7,0│ 4,5│ 7,0│6,0 │ - │ 9,315 │ 130 │ 2,655 │ 1,677
450083 │150,0│80,0│ 6,0│ 6,0│ 6,0│7,0 │13,0│ 17,365 │ 215 │ 4,949 │ 3,126
Примечания:
1. Значения радиусов скругления (R) и радиусов притупления острых кромок
, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.
, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.2. Радиусы притупления острых кромок
должны соответствовать требованиям ГОСТ 8617.
должны соответствовать требованиям ГОСТ 8617.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.
4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.
Справочное
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Алюминий всех марок - 0,950
Сплавы марок: АМц - 0,958
АМцС - 0,958
АМг2 - 0,940
АМг3 - 0,937
АМг5 - 0,930
АМг6 - 0,926
1561 - 0,930
Д1 - 0,982
Д16 - 0,976
Д16ч - 0,976
Д19ч - 0,968
Д20 - 0,996
АВ - 0,947
К48-2 - 0,972
К48-2пч - 0,972
АД31 - 0,950
АД33 - 0,951
АД35 - 0,954
1915 - 0,972
1920 - 0,954
1925 - 0,972
1935 - 0,977
1985ч - 0,948
1980 - 0,968
ВД1 - 0,982
АВД1-1 - 0,982
АКМ - 0,970
М40 - 0,965
АК4 - 0,970
АК6 - 0,962
АК4-1 - 0,982
АК4-1ч - 0,982
ВАД1 - 0,968
ВД17 - 0,965
АД31Е - 0,950
2. ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ МАГНИЕВЫХ СПЛАВОВ
Магний всех марок - 1,000
Сплавы марок: МА1 - 0,978
МА2 - 0,989
МА2-1 - 0,990
МА2-1пч - 0,990
МА8 - 0,989
МА12 - 0,989
Справочное
Таблица 2
─────────────┬───────────────────┬─────────────────────────────────────────
Номер │Обозначение профиля│ Обозначение профиля по чертежам
профиля │по каталогу 1966 г.│
─────────────┼───────────────────┼─────────────────────────────────────────
450001 │ П 524 │ПК 0119
450002 │ П 500-2 │ПВ 927, ПВ 1858, ПС 11-1, ПК 201-1,
│ │ПВ 80-2
450003 │ П 500-3 │ПК 12081
450005 │ П 500-5 │ПС 11-32
450006 │ П 500-6 │ПР 105-15, ПС 11-12
450007 │ П 500-8 │ПР 105-16, ПС 11-13
450008 │ - │С 2302, ПК 17207
450009 │ - │ПК 16978-1
450010 │ - │ПК 17078
450011 │ П 500-9 │С 842, ПК 13560, ПС 11-37
450012 │ П 500-10 │ПР 105-10
450013 │ П 500-12 │ПР 105-1
450014 │ П 500-14 │ПР 105-2, ПР 105-2А
450015 │ П 500-15 │ПК 13205, ПС 11-1
450016 │ П 500-16 │ПР 105-8А, ПР 105-8
450017 │ П 500-18 │ПР 106-17, ПС 11-9
450018 │ - │ПК 3134, С 1296-1
450019 │ - │С 1061
450020 │ П 500-20 │ПК 201-17, С 37, ПП 80-12
450021 │ П 500-22 │ПР 105-9, ПС 11-18, ПР 105-9А
450022 │ - │ПК 2564, С 1152-3
450023 │ П 500-24 │ПК 201-3А, С 1518, АПР 48, НП 118-1,
│ │ПС 11-3
450026 │ П 500-30 │ПР 105-18, ПС 11-8, ПР 105-18А
450027 │ П 500-32 │АПР 146
450028 │ П 500-34 │ПВ 370
450030 │ П 500-37 │С 1152-1, ПК 12059-9
450031 │ П 500-36 │ПК 201-4, АПР 34, ПС 11-4, НП 119-1
450032 │ П 500-38 │АПР 41, ПС 11-5, ПК 201-5
450033 │ П 500-40 │ПВ 536, ПК 9505
450034 │ П 500-42 │ПК 201-15, ПВ 926, ПП 80-11
450035 │ - │ПК 16328
450037 │ П 500-46 │ПР 105-11А, ПР 105-11
450038 │ П 500-48 │ПВ 739, ПР 105-3
450039 │ П 500-49 │ПК 0742-3
450040 │ П 500-50 │ПР 105-4, ПР 105-4А
450041 │ П 500-52 │ПК 201-28
450043 │ П 500-56 │ПР 105-5, ПР 105-5А
450044 │ П 500-57 │ПК 201-37, П 502-38, С 676-3
450048 │ П 500-58 │ПК 201-16, НП 69-1, ПС 11-36
450049 │ П 500-60 │ПР 105-19, ПС 11-10, ПР 105-19А
450050 │ - │ПК 17795
450051 │ П 500-62 │ПК 201-11, ПС 11-17
450052 │ П 500-64 │С 143
450056 │ П 500-67 │С 676-6, ПК 0742-1
450057 │ П 500-68 │ПСП 11-28
450058 │ - │С 1152-4
450059 │ П 500-69 │ПК 13554
450060 │ П 500-70 │ПР 105-6, ПР 105-6А
450061 │ П 500-72 │ПР 105-7
450062 │ - │ПК 16470-2
450063 │ - │ПК 16470-1
450064 │ П 500-74 │ПВ 1672, С 681
450065 │ П 500-76 │ПС 11-20
450067 │ П 500-79 │ПК 11474
450068 │ П 500-78 │ПК 201-10, С 1245, ПС 11-15
450069 │ П 500-80 │ПК 201-12, ПС 11-19
450072 │ П 500-82 │НП 1991, ПС 11-24
450073 │ - │ПК 17545
450074 │ П 500-84 │ПВ 378-1, С 2171
450078 │ П 500-88 │ПК 0154
450079 │ - │НП 1308-1, ПС 885-726
450083 │ П 500-90 │С 2233, ПВ 271
450086 │ - │ПК 4569
450087 │ - │ПК 18867
450088 │ - │НП 1959
450089 │ - │ПК 19011
450090 │ - │С 1748, ПК 17400
450091 │ - │ПК 19398
450093 │ - │ПК 2720
450095 │ - │ПК 2356
450097 │ - │ПК 18993
450098 │ - │ПК 19447
450099 │ - │ПК 18993-1
450101 │ - │ПК 2697
450102 │ - │ПК 19029
450104 │ - │ПК 18086
450105 │ - │ПК 4905
