Содержание
Постановлением Комитета
стандартизации и метрологии СССР
от 24 декабря 1991 г. N 2082
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТЕКЛО ОПТИЧЕСКОЕ ЦВЕТНОЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Coloured optical glass. Specifications
ГОСТ 9411-91
Е
ОКП 44 9240 - 44 9266
Дата введения
1 января 1993 года
1. Разработчики: В.И. Пучков; Е.А. Иозеп, канд. техн. наук; Г.Т. Петровский; Л.С. Иутинская; А.П. Иванова; А.В. Смирнова; С.П. Лунькин.
2. Утвержден и введен в действие Постановлением Комитета стандартизации и метрологии СССР от 24.12.1991 N 2082.
3. Срок проверки - 1996 г.; периодичность проверки - 5 лет.
4. Взамен ГОСТ 9411-81.
5. Ссылочные нормативно-технические документы
──────────────────────────────────────────┬────────────────────────────────
Обозначение НТД, на который дана ссылка │ Номер пункта, приложения
──────────────────────────────────────────┼────────────────────────────────
ГОСТ 3519-91 │4.5
ГОСТ 3521-81 │4.6
ГОСТ 3522-81 │4.7
ИС МЕГАНОРМ: примечание.
В официальном тексте документа, видимо, допущена опечатка: пункт 5.1
отсутствует.
ГОСТ 13917-82 │Приложение 1
Настоящий стандарт распространяется на оптическое цветное неорганическое стекло для светофильтров, выпускаемое в заготовках размером (диаметром или с наибольшей стороной) не более 400 мм для всех стекол, кроме окрашенных сульфоселенидами или сульфидами металлов (с размером заготовки не более 360 мм), для нужд народного хозяйства и экспорта.
Требования настоящего стандарта являются обязательными.
1.1. Типы и марки оптических цветных стекол указаны в табл. 1.
Таблица 1
──────────────────────────────┬────────────────────────────────────────────
Обозначение типа и цвета │ Марка стекла
стекла │
──────────────────────────────┼────────────────────────────────────────────
ФС - фиолетовое стекло │(ФС1), ФС6 <*>
│СС15, СС16, СС17, СС18
СЗС - сине-зеленое стекло │(СЗС5), СЗС7 <*>, СЗС8, СЗС9, (СЗС15),
│СЗС16, СЗС17, СЗС20, СЗС21, СЗС22 <*>,
│СЗС23, СЗС26
ЗС - зеленое стекло │(ЗС1), ЗС3, ЗС7, ЗС8, ЗС10, ЗС11 <*>
│ЖЗС17 <*>, ЖЗС18, ЖЗС19

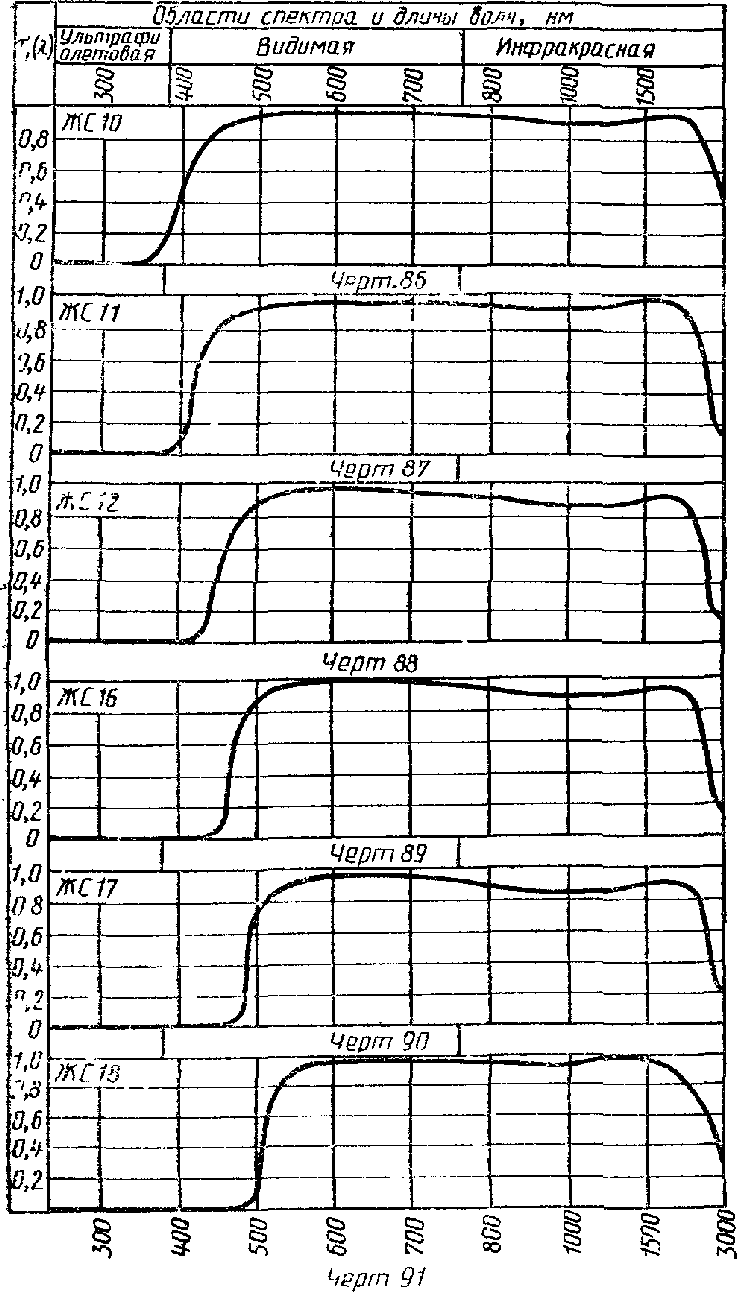

ЖС - желтое стекло │ЖС3, ЖС4, ЖС10, ЖС11, ЖС12 <*>, ЖС16, ЖС17,
│ЖС18, ЖС19, ЖС20, ЖС21
ОС - оранжевое стекло │ОС5, (ОС6), ОС11, ОС12, ОС13 <*>, ОС14, ОС17
│<*>, ОС19, ОС20, ОС21, ОС22, ОС23-1, ОС24

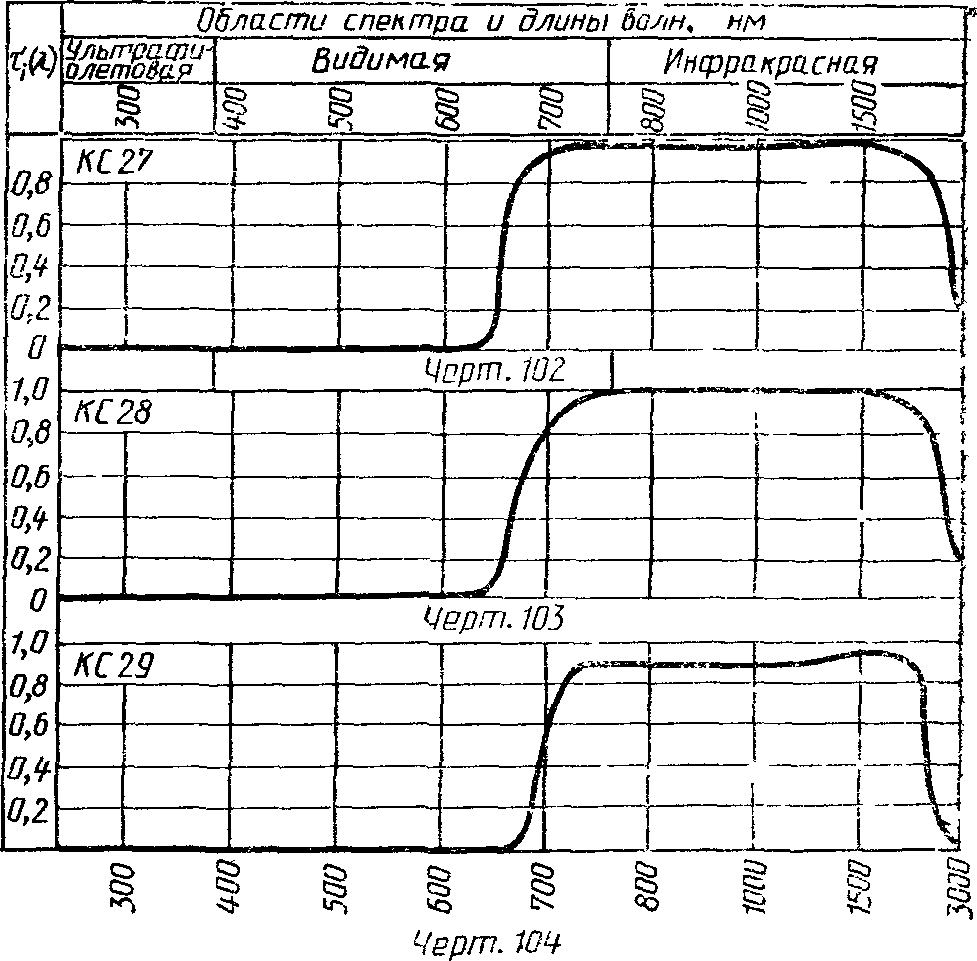

│КС23, КС24, КС25, КС27, КС28, КС29

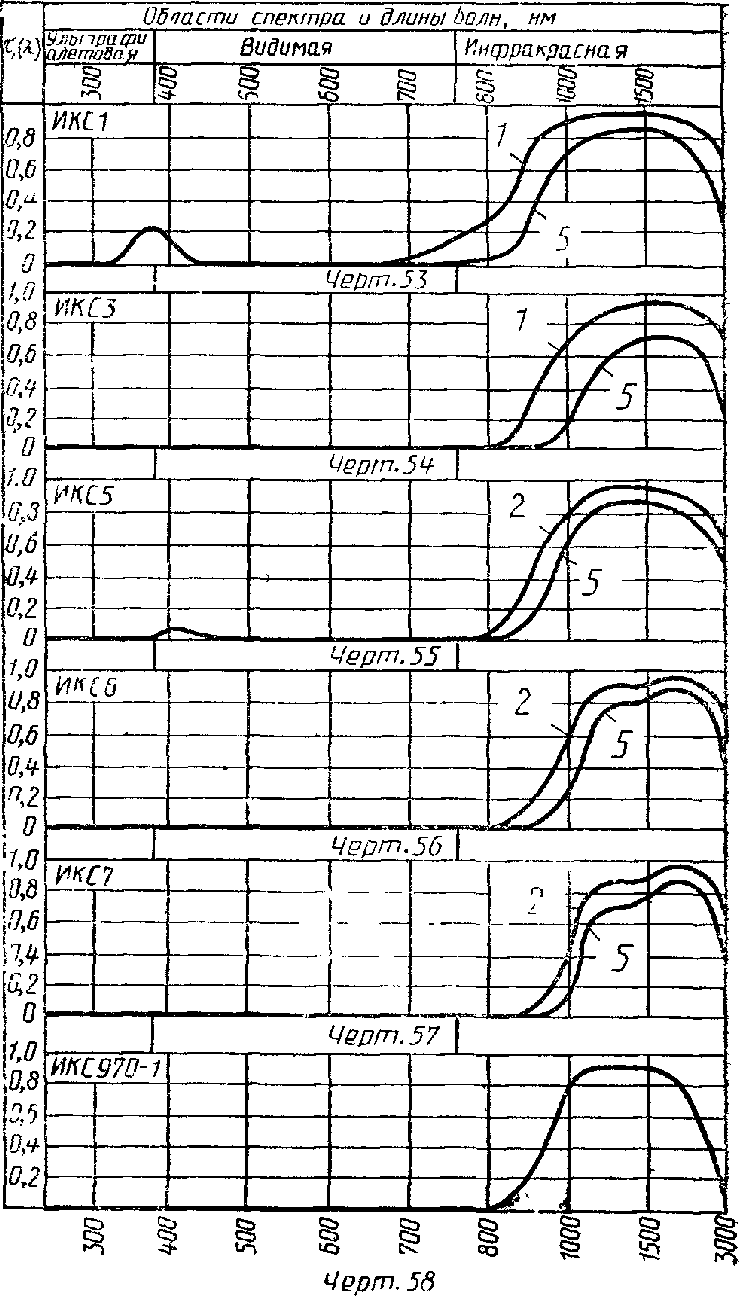

ИКС - инфракрасное стекло │(ИКС1), (ИКС3), ИКС5, ИКС6 <*>, ИКС7,
│ИКС970-1
ПС - пурпурное стекло │ПС5, ПС7, ПС8, (ПС11), ПС13, ПС14

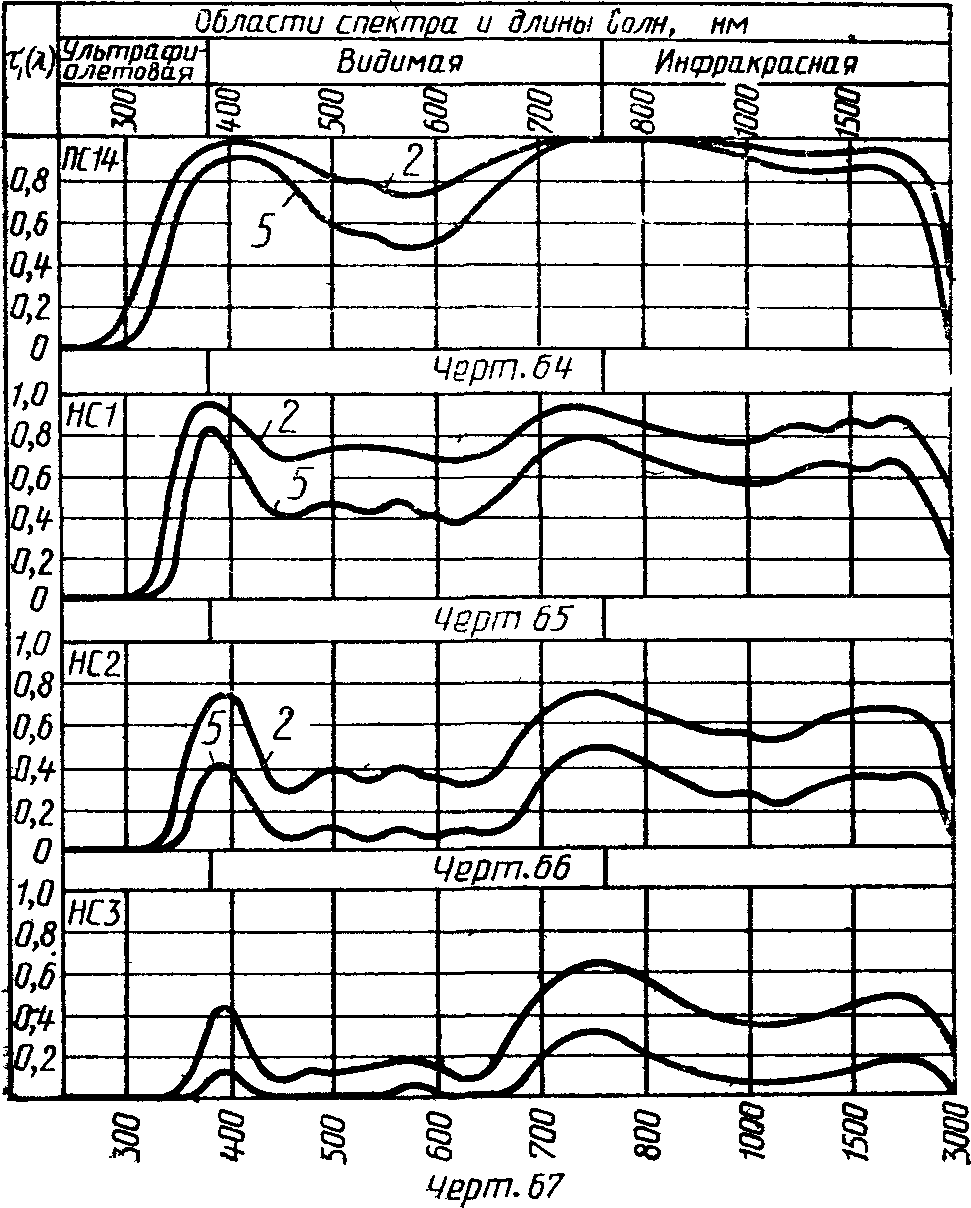

НС - нейтральное стекло │НС1 <*>, НС2 <*>, НС3, НС6, НС7, НС8 <*>,
│НС9, НС10, НС11, НС12, (НС13), НС14
ТС - темное стекло │ТС3, (ТС6), ТС9, ТС10 <*>
БС - бесцветное │БС3, БС4, БС7, (БС8), БС12
(ультрафиолетовое) стекло │
--------------------------------
Примечание. Стекла марок, заключенных в скобки, применять в новых разработках не допускается.
1.2. Оптическое цветное стекло нормируют по следующим параметрам:
показателю поглощения
слоя стекла толщиной 1 мм при длинах волн, заданных для стекла каждой марки (стекла, окрашенные молекулярными красителями);
слоя стекла толщиной 1 мм при длинах волн, заданных для стекла каждой марки (стекла, окрашенные молекулярными красителями);показателю поглощения
, длине волны
и крутизне кривой оптической плотности
слоя стекла толщиной, равной толщине светофильтра (стекла, окрашенные сульфоселенидами или сульфидами металлов);
, длине волны и крутизне кривой оптической плотности слоя стекла толщиной, равной толщине светофильтра (стекла, окрашенные сульфоселенидами или сульфидами металлов);показателю поглощения
, среднему отклонению
и наибольшему отклонению
слоя толщиной 1 мм (стекла марок НС1 - НС12);
, среднему отклонению и наибольшему отклонению слоя толщиной 1 мм (стекла марок НС1 - НС12);двулучепреломлению;
бессвильности;
пузырности,
где
- показатель поглощения в области наименьшего поглощения;
- показатель поглощения в области наименьшего поглощения;
- длина волны, характеризующая границу пропускания, при которой оптическая плотность стекла превышает на 0,3 оптическую плотность стекла той же толщины при длине волны
или коэффициент внутреннего пропускания равен 0,50;
- крутизна кривой оптической плотности стекла, вычисляемая как разность оптических плотностей стекла при длинах волн
- 20 нм и
;
- среднее арифметическое абсолютных значений показателя поглощения
, измеряемое через каждые 20 нм в области спектра 440 - 660 нм для стекла марок НС1 - НС3 и в области спектра 400 - 700 нм для стекла марок НС6 - НС12;
- среднее арифметическое абсолютных значений отклонения показателя поглощения
от измеренного значения
, выраженное в процентах от
;
- наибольшее из абсолютных значений отклонения
от
, выраженное в процентах.1.3. Условное обозначение оптического цветного стекла при записи в технической документации должно состоять из обозначения марки материала и номера настоящего стандарта.
Пример условного обозначения оптического цветного ультрафиолетового стекла марки УФС1:
УФС1 ГОСТ 9411-91.
1.4. Физико-химические характеристики оптических цветных стекол приведены в Приложении 1.
1.5. Коды ОКП марок оптического цветного стекла приведены в Приложении 2.
2.1. Оптическое цветное стекло должно изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
2.3. Спектральные показатели поглощения оптического цветного стекла, окрашенного молекулярными красителями, в зависимости от категории должны соответствовать требованиям табл. 2.
Таблица 2
──────┬───────┬─────────────────────────────────┬──────────────────────────
Марка │ Длина │Предельные значения a (лямбда), │ Отношение показателей
стекла│ волны │ -1 │ поглощения a (лямбда)
│лямбда,│ мм , для категорий │
│ нм ├────────────────┬────────────────┤
│ │ 1 │ 2 │
──────┼───────┼────────────────┼────────────────┼──────────────────────────

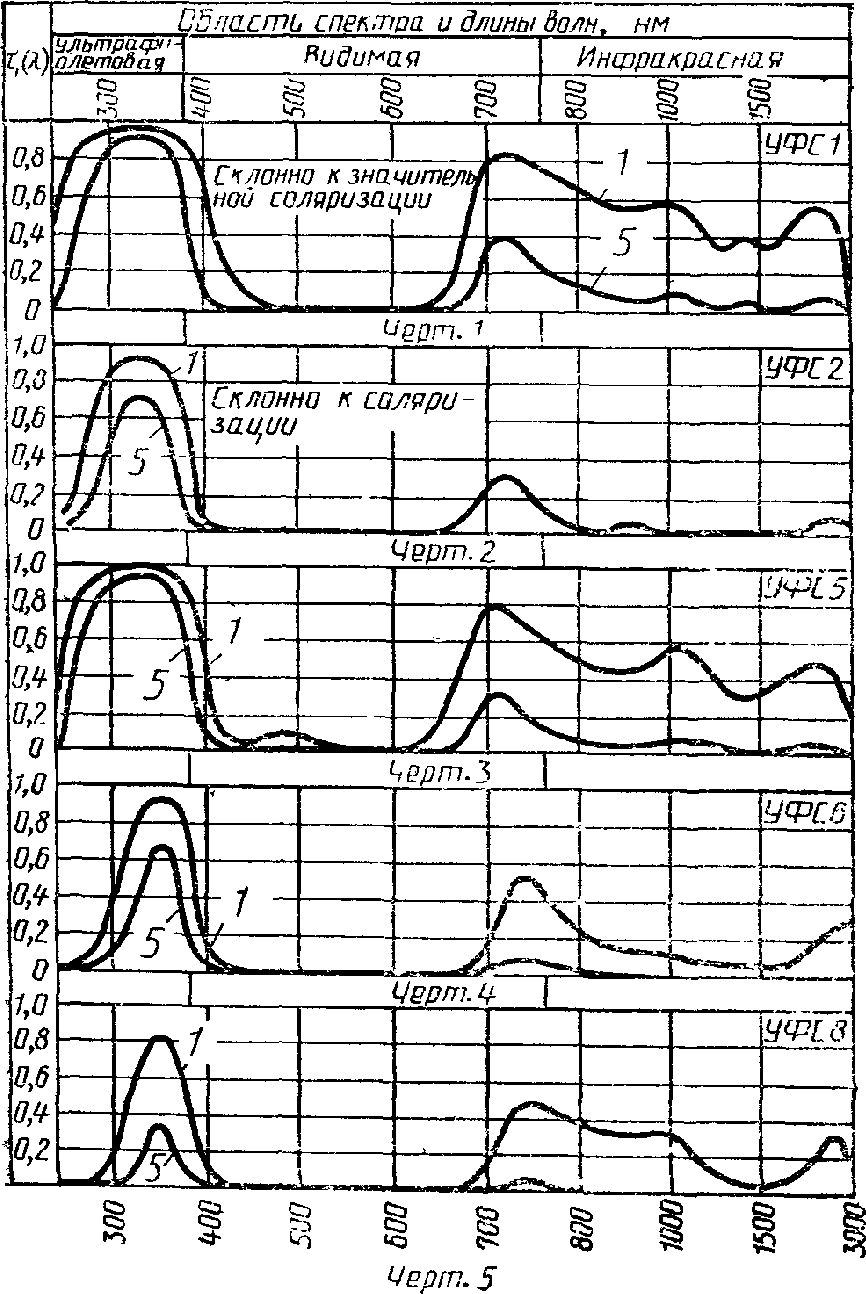

УФС1 │ 254 │Не более 0,15 │Не более 0,20 │a
│ 334 │ " 0,005 │ " 0,007 │ 405
│ 405 │Не менее 0,30 │Не менее 0,25 │---- не менее 2;
│ 700 │ " 0,100 │ " 0,075 │a
│ │ │ │ 254
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- не менее 0,5
│ │ │ │a
│ │ │ │ 254
──────┼───────┼────────────────┼────────────────┼──────────────────────────
УФС2 │ 280 │Не более 0,21 │Не более 0,26 │a
│ 313 │ " 0,05 │ " 0,05 │ 405
│ 405 │Не менее 2,50 │Не менее 1,75 │---- не менее 8,5;
│ 700 │ " 0,56 │ " 0,46 │a
│ │ │ │ 280
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- не менее 2,3
│ │ │ │a
│ │ │ │ 280
──────┼───────┼────────────────┼────────────────┼──────────────────────────
УФС5 │ 254 │Не более 0,15 │Не более 0,20 │a
│ 313 │ " 0,007 │ " 0,010 │ 405
│ 405 │Не менее 0,58 │Не менее 0,52 │----
│ 436 │ " 1,7 │ " 1,5 │a
│ 546 │ " 1,35 │ " 1,25 │ 254
│ 700 │ " 0,100 │ " 0,080 │ Не менее 5 - по 1-й
│ │ │ │категории; не менее 3 -
│ │ │ │по 2-й категории
──────┼───────┼────────────────┼────────────────┼──────────────────────────
УФС6 │ 313 │Не более 0,27 │Не более 0,44 │a
│ 365 │ " 0,05 │ " 0,06 │ 405
│ 405 │Не менее 1,26 │Не менее 1,05 │---- не менее 25
│ 700 │ " 0,81 │ " 0,67 │a
│ │ │ │ 365
──────┼───────┼────────────────┼────────────────┼──────────────────────────
УФС8 │ 300 │Не более 1,10 │Не более 1,20 │a
│ 365 │ " 0,125 │ " 0,150 │ 405
│ 405 │Не менее 0,95 │Не менее 0,80 │---- не менее 8
│ 546 │ " 2,70 │ " 2,40 │a
│ 700 │ 0,80 - 1,20 │ 0,70 - 1,55 │ 365
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ФС1 │ 400 │Не более 0,06 │Не более 0,06 │a
│ 480 │ 0,67 - 0,83 │ 0,56 - 0,94 │ 480
│ 700 │ 0,76 - 1,16 │ 0,67 - 1,25 │---- не менее 11;
│ │ │ │a
│ │ │ │ 400
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- не менее 13
│ │ │ │a
│ │ │ │ 400
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ФС6 │ 300 │Не более 0,23 │Не более 0,25 │a
│ 360 │ " 0,032 │ " 0,036 │ 480
│ 480 │ 0,80 - 1,05 │ 0,70 - 1,15 │---- не менее 25;
│ 710 │ 0,60 - 0,93 │ 0,50 - 1,10 │a
│ 800 │Не более 0,03 │Не более 0,03 │ 360
│ │ │ │
│ │ │ │a
│ │ │ │ 710
│ │ │ │---- не менее 30
│ │ │ │a
│ │ │ │ 800
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СС1 │ 420 │Не более 0,02 │Не более 0,02 │a
│ 540 │ 0,14 - 0,16 │ 0,13 - 0,17 │ 700
│ 640 │ 0,28 - 0,32 │ 0,26 - 0,34 │---- от 0,9 до 1,5
│ 700 │ 0,17 - 0,19 │ 0,15 - 0,21 │a
│ │ │ │ 540
──────┼───────┼────────────────┴────────────────┼──────────────────────────
СС2 │ 400 │ Не более 0,020 │ -
│ 540 │ 0,20 - 0,31 │
│ 600 │ 0,32 - 0,48 │
──────┼───────┼────────────────┬────────────────┼──────────────────────────
СС4 │ 450 │Не более 0,16 │Не более 0,18 │a
│ 540 │ 1,37 - 1,68 │ 1,22 - 1,83 │ 540
│ 680 │ 0,80 - 1,20 │ 0,70 - 1,30 │---- не менее 7,5
│ │ │ │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СС5 │ 420 │Не более 0,060 │Не более 0,065 │a
│ 540 │ 1,06 - 1,30 │ 0,94 - 1,42 │ 540
│ 700 │ 0,42 - 0,54 │ 0,33 - 0,63 │---- не менее 16;
│ │ │ │a
│ │ │ │ 420
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- не менее 7
│ │ │ │a
│ │ │ │ 420
──────┼───────┼────────────────┴────────────────┼──────────────────────────
СС8 │ 420 │ Не более 0,10 │ -
│ 540 │ 0,62 - 0,94 │
│ 700 │ 0,83 - 1,25 │
──────┼───────┼────────────────┬────────────────┼──────────────────────────
СС9 │ 400 │Не более 0,020 │Не более 0,020 │a
│ 450 │ 0,050 - 0,062 │ 0,044 - 0,068 │ 640
│ 560 │ 0,084 - 0,104 │ 0,075 - 0,113 │---- от 2,1 до 3,5;
│ 640 │ 0,135 - 0,165 │ 0,120 - 0,180 │a
│ 700 │ 0,054 - 0,066 │ 0,048 - 0,090 │ 450
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- от 0,8 до 1,4
│ │ │ │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СС15 │ 420 │Не более 0,06 │Не более 0,07 │a
│ 540 │ 1,80 - 2,20 │ 1,60 - 2,40 │ 540
│ 700 │ 0,90 - 1,10 │ 0,80 - 1,20 │---- не менее 30;
│ │ │ │a
│ │ │ │ 420
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- не менее 15
│ │ │ │a
│ │ │ │ 420
──────┼───────┼────────────────┴────────────────┼──────────────────────────
СС16 │ 380 │ 0,080 - 0,110 │ -
│ 420 │ Не более 0,015 │
│ 500 │ 0,030 - 0,050 │
│ 580 │ 0,040 - 0,080 │
──────┼───────┼─────────────────────────────────┼──────────────────────────
СС17 │ 380 │ 0,020 - 0,050 │ -
│ 420 │ Не более 0,005 │
│ 500 │ 0,010 - 0,025 │
│ 580 │ 0,015 - 0,040 │
──────┼───────┼─────────────────────────────────┼──────────────────────────
СС18 │ 380 │ 0,160 - 0,250 │ -
│ 420 │ 0,020 - 0,040 │
│ 500 │ 0,070 - 0,110 │
│ 580 │ 0,100 - 0,160 │
──────┼───────┼────────────────┬────────────────┼──────────────────────────

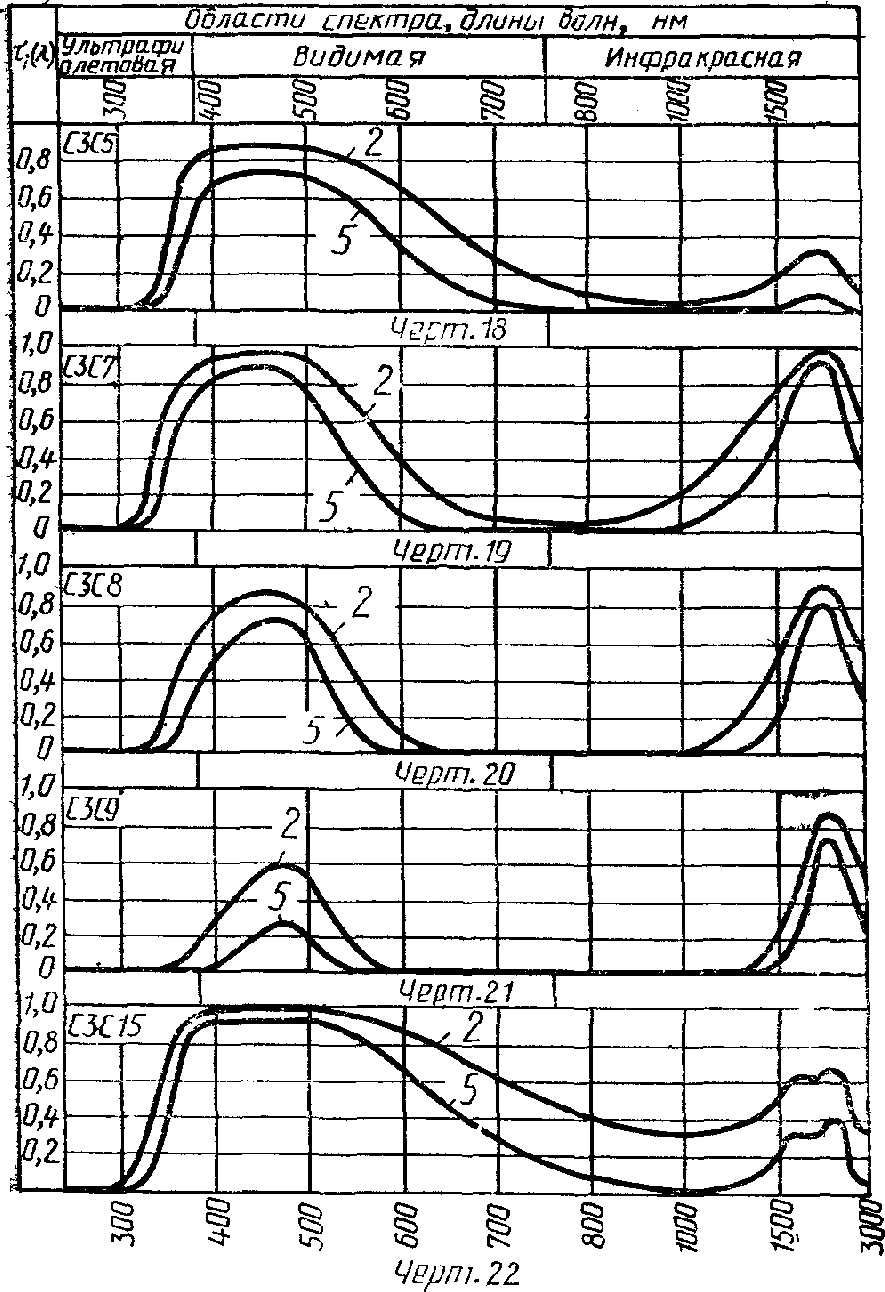

СЗС5 │ 450 │Не более 0,04 │Не более 0,04 │a
│ 700 │ 0,26 - 0,30 │ 0,23 - 0,32 │ 1000
│ 1000 │Не менее 0,69 │Не менее 0,62 │----- не менее 18
│ │ │ │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС7 │ 400 │Не более 0,03 │Не более 0,03 │a
│ 480 │ " 0,02 │ " 0,02 │ 700
│ 700 │ 0,50 - 0,57 │ 0,45 - 0,61 │---- не менее 40
│ │ │ │a
│ │ │ │ 480
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС8 │ 400 │Не более 0,08 │Не более 0,08 │a
│ 480 │ " 0,04 │ " 0,04 │ 700
│ 700 │ 1,16 - 1,31 │ 1,05 - 1,42 │---- не менее 35
│ │ │ │a
│ │ │ │ 480
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС9 │ 400 │Не более 0,31 │Не более 0,33 │a
│ 480 │ " 0,120 │ " 0,125 │ 640
│ 640 │ 1,50 - 1,76 │ 1,37 - 1,89 │---- не менее 12
│ │ │ │a
│ │ │ │ 480
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС15 │ 400 │Не более 0,006 │Не более 0,008 │a
│ 500 │ " 0,007 │ " 0,009 │ 800
│ 650 │ 0,055 - 0,070 │ 0,050 - 0,075 │---- не менее 30
│ 800 │ 0,16 - 0,20 │ 0,14 - 0,22 │a
│ │ │ │ 400
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС16 │ 450 │Не более 0,055 │Не более 0,060 │a
│ 700 │ 0,19 - 0,23 │ 0,16 - 0,26 │ 1000
│ 1000 │Не менее 0,56 │Не менее 0,48 │----- не менее 10
│ │ │ │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС17 │ 420 │ 0,002 - 0,008 │ 0,002 - 0,008 │a
│ 540 │ 0,015 - 0,025 │ 0,010 - 0,030 │ 700
│ 700 │ 0,140 - 0,230 │ 0,095 - 0,280 │---- от 8 до 11
│ │ │ │a
│ │ │ │ 540
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС20 │ 400 │Не более 0,10 │Не более 0,10 │a
│ 560 │ " 0,486 │ " 0,525 │ 620
│ 620 │ 1,24 - 1,68 │ 1,09 - 1,83 │---- не менее 2,3
│ 700 │Не менее 1,00 │Не менее 0,80 │a
│ │ │ │ 560
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС21 │ 360 │Не более 0,05 │Не более 0,10 │a
│ 500 │ " 0,007 │ " 0,015 │ 680
│ 680 │ 0,91 - 1,22 │ 0,81 - 1,32 │---- не менее 100
│ │ │ │a
│ │ │ │ 500
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС22 │ 400 │Не более 0,03 │Не более 0,05 │a
│ 460 │ " 0,009 │ " 0,012 │ 600
│ 600 │ 0,60 - 0,80 │ 0,56 - 0,87 │---- не менее 50
│ │ │ │a
│ │ │ │ 460
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС23 │ 360 │Не более 0,020 │Не более 0,023 │a
│ 500 │ " 0,005 │ " 0,005 │ 700
│ 700 │ 0,42 - 0,52 │ 0,37 - 0,57 │---- не менее 100
│ │ │ │a
│ │ │ │ 500
──────┼───────┼────────────────┼────────────────┼──────────────────────────
СЗС26 │ 450 │Не более 0,025 │Не более 0,030 │a
│ 560 │ " 0,020 │ " 0,030 │ 1000
│ 700 │ 0,037 - 0,049 │ 0,032 - 0,054 │----- не менее 35
│ 1000 │Не менее 0,80 │Не менее 0,70 │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЗС1 │ 430 │ 1,33 - 1,63 │ 1,18 - 1,78 │a
│ 530 │Не более 0,16 │Не более 0,17 │ 430
│ 650 │ 0,77 - 0,95 │ 0,73 - 0,99 │---- не менее 8;
│ │ │ │a
│ │ │ │ 530
│ │ │ │
│ │ │ │a
│ │ │ │ 650
│ │ │ │---- не менее 5
│ │ │ │a
│ │ │ │ 530
──────┼───────┼────────────────┴────────────────┼──────────────────────────

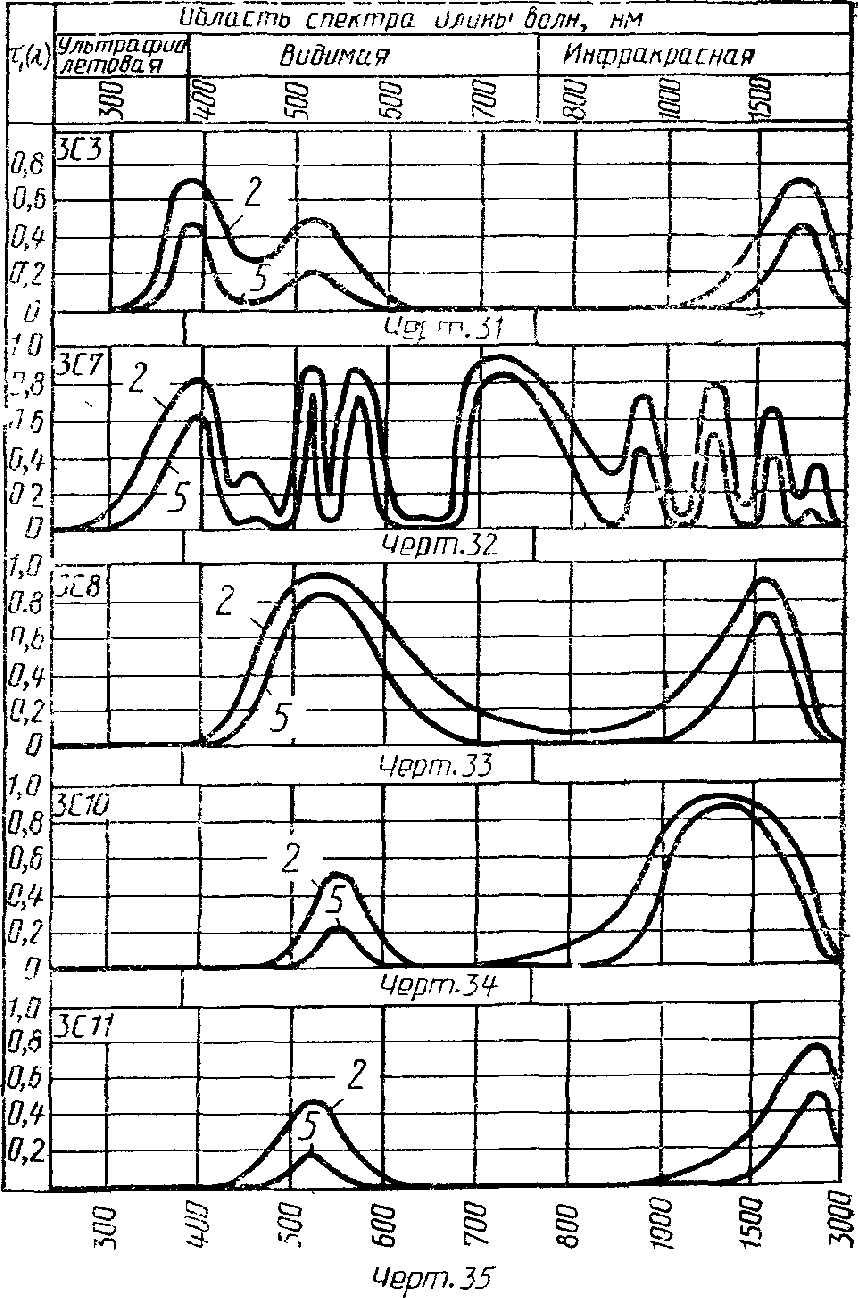

ЗС3 │ 450 │ 0,25 - 0,39 │ -
│ 520 │ Не более 0,18 │
│ 650 │ 0,86 - 1,30 │
──────┼───────┼────────────────┬────────────────┼──────────────────────────
ЗС7 │ 578 │Не более 0,07 │Не более 0,08 │a
│ 630 │ 0,93 - 1,15 │ 0,83 - 1,25 │ 630
│ │ │ │---- не менее 12,5 -
│ │ │ │a
│ │ │ │ 578
│ │ │ │по 1-й категории;
│ │ │ │не менее 11,0 -
│ │ │ │по 2-й категории
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЗС8 │ 460 │ 0,13 - 0,17 │ 0,11 - 0,19 │a
│ 560 │Не более 0,030 │Не более 0,032 │ 660
│ 660 │ 0,22 - 0,28 │ 0,20 - 0,30 │---- от 1,2 до 2,1
│ │ │ │a
│ │ │ │ 460
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЗС10 │ 450 │ 1,08 - 1,32 │ 0,96 - 1,54 │a
│ 550 │Не более 0,15 │Не более 0,17 │ 450
│ 650 │ 0,76 - 0,94 │ 0,68 - 1,02 │---- не менее 6,5;
│ │ │ │a
│ │ │ │ 550
│ │ │ │
│ │ │ │a
│ │ │ │ 650
│ │ │ │---- не менее 5,0
│ │ │ │a
│ │ │ │ 550
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЗС11 │ 430 │ 1,31 - 1,61 │ 1,16 - 1,76 │a
│ 530 │Не более 0,17 │Не более 0,18 │ 430
│ 650 │ 1,01 - 1,23 │ 0,90 - 1,34 │---- не менее 7,0;
│ │ │ │a
│ │ │ │ 530
│ │ │ │
│ │ │ │a
│ │ │ │ 650
│ │ │ │---- не менее 5,5
│ │ │ │a
│ │ │ │ 530
──────┼───────┼────────────────┴────────────────┼──────────────────────────

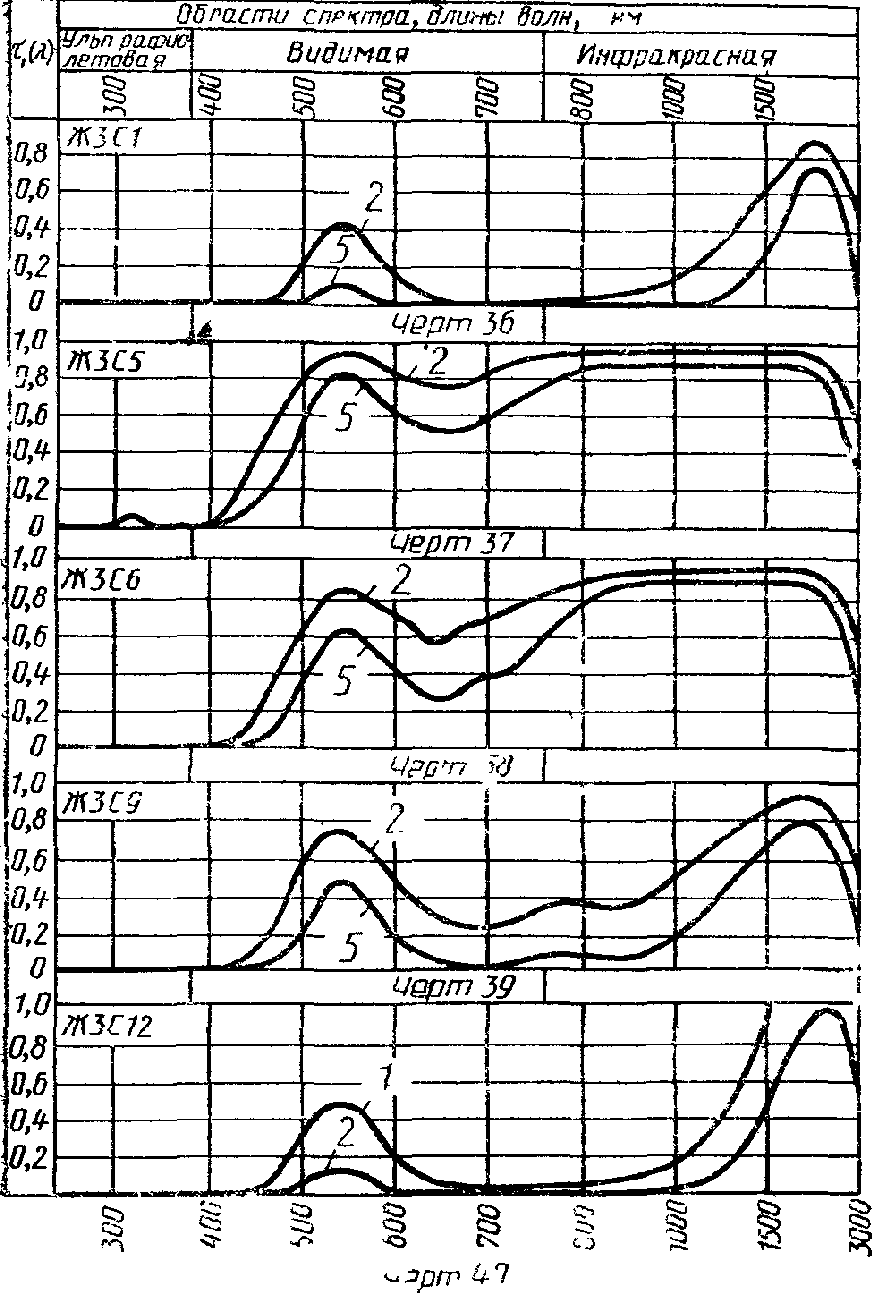

ЖЗС1 │ 480 │ 0,45 - 1,05 │a
│ 545 │ 0,13 - 0,21 │ 480
│ 620 │ 0,37 - 1,03 │---- от 3,0 до 5,0;
│ │ │a
│ │ │ 545
│ │ │
│ │ │a
│ │ │ 620
│ │ │---- от 2,5 до 4,5
│ │ │a
│ │ │ 545
──────┼───────┼────────────────┬────────────────┼──────────────────────────
ЖЗС5 │ 400 │ 0,96 - 1,18 │ 0,75 - 1,40 │a
│ 550 │Не более 0,02 │Не более 0,04 │ 400
│ 650 │ 0,054 - 0,066 │ 0,048 - 0,072 │---- от 13 до 24
│ │ │ │a
│ │ │ │ 650
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖЗС6 │ 420 │ 1,09 - 1,33 │ 0,97 - 1,45 │a
│ 550 │Не более 0,05 │Не более 0,05 │ 420
│ 650 │ 0,10 - 0,12 │ 0,09 - 0,13 │---- от 8 до 15
│ │ │ │a
│ │ │ │ 650
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖЗС9 │ 420 │ 1,44 - 1,76 │ 1,20 - 2,00 │a
│ 540 │Не более 0,07 │Не более 0,08 │ 420
│ 680 │ 0,29 - 0,35 │ 0,27 - 0,37 │---- от 16 до 37
│ │ │ │a
│ │ │ │ 540
│ │ │ │
│ │ │ │a
│ │ │ │ 680
│ │ │ │---- от 4 до 7
│ │ │ │a
│ │ │ │ 540
──────┼───────┼────────────────┴────────────────┼──────────────────────────
ЖЗС12 │ 480 │ 0,82 - 1,87 │a
│ 540 │ 0,48 - 0,72 │ 480
│ 620 │ 0,86 - 2,00 │----
│ │ │a
│ │ │ 540
│ │ │
│ │ │a
│ │ │ 480
│ │ │---- от 1,7 до 2,6;
│ │ │a
│ │ │ 540
│ │ │
│ │ │a
│ │ │ 620
│ │ │---- от 1,8 до 2,8
│ │ │a
│ │ │ 540
──────┼───────┼─────────────────────────────────┼──────────────────────────
ЖЗС17 │ 480 │ 1,46 - 3,36 │a
│ 540 │ 1,12 - 1,68 │ 480
│ 620 │ 1,34 - 3,20 │---- от 1,3 до 2,0;
│ │ │a
│ │ │ 540
│ │ │
│ │ │a
│ │ │ 620
│ │ │---- от 1,2 до 1,9
│ │ │a
│ │ │ 540
──────┼───────┼────────────────┬────────────────┼──────────────────────────
ЖЗС18 │ 460 │ 0,41 - 0,47 │ 0,37 - 0,51 │a
│ 560 │Не более 0,019 │Не более 0,021 │ 460
│ 660 │ 0,185 - 0,215 │ 0,17 - 0,23 │---- не менее 1,8
│ │ │ │a
│ │ │ │ 660
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖЗС19 │ 460 │ 1,67 - 2,06 │ 1,50 - 2,25 │a
│ 570 │Не более 0,017 │Не более 0,020 │ 460
│ 650 │ 0,027 - 0,043 │ 0,024 - 0,043 │---- не менее 40,0
│ │ │ │a
│ │ │ │ 650
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖС3 │ 313 │Не более 0,29 │Не более 0,38 │a
│ 365 │ 0,9 - 2,7 │ 0,9 - 2,7 │ 365
│ │ │ │---- не менее 6
│ │ │ │a
│ │ │ │ 313
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖС4 │ 370 │ 1,00 - 1,24 │ 0,85 - 1,40 │a
│ 450 │Не более 0,030 │Не более 0,035 │ 370
│ │ │ │---- не менее 40
│ │ │ │a
│ │ │ │ 450
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖС19 │ 350 │Не более 0,26 │Не более 0,35 │ -
│ 410 │ 0,19 - 0,23 │ 0,16 - 0,26 │
│ 650 │Не более 0,003 │Не более 0,005 │
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖС20 │ 300 │Не более 0,13 │Не более 0,16 │a
│ 360 │Не менее 0,52 │Не менее 0,46 │ 360
│ 560 │Не более 0,020 │Не более 0,025 │----
│ │ │ │a
│ │ │ │ 300
│ │ │ │не менее 5 -
│ │ │ │по 1-й категории;
│ │ │ │не менее 4 -
│ │ │ │по 2-й категории
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ЖС21 │ 350 │Не менее 0,600 │Не менее 0,400 │ -
│ 380 │ " 0,200 │ " 0,130 │
│ 580 │Не более 0,004 │Не более 0,006 │
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ОС5 │ 420 │ 1,00 - 1,35 │ 0,80 - 1,50 │ -
│ 580 │ 0,12 - 0,18 │ 0,10 - 0,20 │
│ 700 │Не более 0,08 │Не более 0,09 │
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ОС6 │ 420 │ 0,25 - 0,34 │ 0,21 - 0,39 │ -
│ 500 │ 0,09 - 0,13 │ 0,08 - 0,14 │
│ 700 │Не более 0,05 │Не более 0,05 │
──────┼───────┼────────────────┴────────────────┼──────────────────────────
ОС19 │ 450 │ 0,020 - 0,040 │ -
│ 550 │ Не более 0,020 │
│ 650 │ " 0,005 │
──────┼───────┼─────────────────────────────────┼──────────────────────────
ОС20 │ 450 │ 0,050 - 0,080 │ -
│ 550 │ 0,020 - 0,040 │
│ 650 │ Не более 0,010 │
──────┼───────┼────────────────┬────────────────┼──────────────────────────
ИКС1 │ 400 │Не менее 0,81 │Не менее 0,72 │a
│ 700 │ " 1,22 │ " 1,09 │ 700
│ 800 │ 0,49 - 0,61 │ 0,42 - 0,70 │----- не менее 45
│ 1100 │Не более 0,03 │Не более 0,03 │a
│ │ │ │ 1100
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ИКС3 │ 400 │Не менее 3 │Не менее 3 │a
│ 800 │ " 1,43 │ " 1,27 │ 800
│ 900 │ 0,43 - 0,53 │ 0,36 - 0,60 │----- не менее 14
│ 1100 │Не более 0,10 │Не более 0,10 │a
│ │ │ │ 1100
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ИКС5 │ 400 │Не менее 0,76 │Не менее 0,68 │a
│ 700 │ " 1,84 │ " 1,64 │ 700
│ 800 │ 0,67 - 0,83 │ 0,60 - 0,90 │----- не менее 80
│ 1100 │Не более 0,020 │Не более 0,023 │a
│ │ │ │ 1100
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ИКС6 │ 400 │Не менее 3 │Не менее 3 │a
│ 800 │ " 1,44 │ " 1,28 │ 800
│ 900 │ 0,40 - 0,48 │ 0,35 - 0,53 │----- не менее 30
│ 1100 │Не более 0,045 │Не более 0,050 │a
│ │ │ │ 1100
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ИКС7 │ 400 │Не менее 3 │Не менее 3 │a
│ 800 │ " 2,25 │ " 2,0 │ 800
│ 900 │ 0,59 - 0,72 │ 0,53 - 0,79 │----- не менее 30
│ 1100 │Не более 0,060 │Не более 0,070 │a
│ │ │ │ 1100
──────┼───────┼────────────────┴────────────────┼──────────────────────────
ПС5 │ 420 │ 0,018 - 0,036 │a
│ 510 │ 0,045 - 0,090 │ 510
│ 570 │ 0,035 - 0,070 │---- от 2,3 до 2,8;
│ 680 │ Не более 0,030 │a
│ │ │ 420
│ │ │
│ │ │a
│ │ │ 510
│ │ │---- от 1,25 до 1,35
│ │ │a
│ │ │ 570
──────┼───────┼────────────────┬────────────────┼──────────────────────────
ПС7 │ 546 │Не более 0,015 │Не более 0,020 │a
│ 578 │ 0,43 - 0,55 │ 0,37 - 0,61 │ 578
│ │ │ │---- не менее 30
│ │ │ │a
│ │ │ │ 546
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ПС8 │ 440 │ 0,50 - 0,80 │ 0,40 - 1,00 │a (лямбда )
│ 530 │ 1,20 - 1,80 │ 1,00 - 2,00 │ м
│ │(при лямбда от │(при лямбда от │----------- не менее 9;
│ │ м │ м │ a
│ │ │ │ 650
│ │ 520 до 550 нм) │ 520 до 550 нм) │
│ 650 │ 0,05 - 0,13 │Не более 0,18 │a (лямбда )
│ │ │ │ м
│ │ │ │----------- не менее 1,9
│ │ │ │ a
│ │ │ │ 440
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ПС11 │ 254 │Не более 0,15 │Не более 0,25 │a
│ 400 │ " 0,015 │ " 0,020 │ 580
│ 580 │ 1,29 - 1,59 │ 1,15 - 1,73 │---- не менее 70
│ 700 │ 0,025 - 0,050 │ 0,025 - 0,050 │a
│ │ │ │ 400
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ПС13 │ 405 │Не более 0,17 │Не более 0,20 │a
│ 436 │Не менее 0,60 │Не менее 0,55 │ 436
│ │ │ │---- не менее 4,5
│ │ │ │a
│ │ │ │ 405
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ПС14 │ 400 │Не более 0,01 │Не более 0,01 │a
│ 570 │ 0,050 - 0,085 │ 0,035 - 0,105 │ 570
│ 670 │ 0,015 - 0,025 │ 0,010 - 0,030 │---- не менее 6,2;
│ │ │ │a
│ │ │ │ 400
│ │ │ │
│ │ │ │a
│ │ │ │ 570
│ │ │ │---- от 2,5 до 5,7
│ │ │ │a
│ │ │ │ 670
──────┼───────┼────────────────┴────────────────┼──────────────────────────
НС13 │ 600 │ 0,68 - 1,02 │a
│ 640 │ 0,64 - 0,96 │ 600
│ 700 │ 0,58 - 0,88 │---- от 1,05 до 1,30
│ │ │a
│ │ │ 700
──────┼───────┼────────────────┬────────────────┼──────────────────────────
НС14 │ 340 │Не менее 0,55 │Не менее 0,55 │a
│ 420 │ 0,160 - 0,200 │ 0,140 - 0,220 │ 420
│ 560 │ 0,150 - 0,190 │ 0,134 - 0,200 │---- от 1,0 до 1,5;
│ 700 │ 0,215 - 0,265 │ 0,190 - 0,290 │a
│ 1000 │Не менее 0,40 │Не менее 0,40 │ 560
│ │ │ │
│ │ │ │a
│ │ │ │ 700
│ │ │ │---- от 1,2 до 1,6
│ │ │ │a
│ │ │ │ 560
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ТС3 │ 320 │Не менее 3,0 │Не менее 3,0 │a
│ 450 │ 2,36 - 3,16 │ 1,93 - 3,59 │ 450
│ 570 │ 1,66 - 2,26 │ 1,37 - 2,55 │---- от 1,1 до 1,7;
│ 660 │ 2,11 - 2,86 │ 1,74 - 3,23 │a
│ 1000 │Не менее 1,14 │Не менее 1,00 │ 570
│ │ │ │
│ │ │ │a
│ │ │ │ 660
│ │ │ │---- от 1,0 до 1,6
│ │ │ │a
│ │ │ │ 570
──────┼───────┼────────────────┼────────────────┼──────────────────────────
ТС6 │ 340 │Не менее 0,45 │Не менее 0,45 │a
│ 450 │ 0,32 - 0,43 │ 0,26 - 0,49 │ 450
│ 570 │ 0,17 - 0,24 │ 0,14 - 0,27 │---- от 1,8 до 2,9
│ 660 │ 0,13 - 0,19 │ 0,11 - 0,21 │a
│ 1000 │Не менее 0,15 │Не менее 0,13 │ 660
──────┼───────┼────────────────┴────────────────┼──────────────────────────
ТС9 │ 330 │ Не менее 1,30 │a
│ 450 │ 0,210 - 0,350 │ 450
│ 550 │ 0,140 - 0,240 │---- от 1,5 до 2,5
│ 660 │ 0,110 - 0,190 │a
│ 1000 │ Не менее 0,150 │ 660
──────┼───────┼─────────────────────────────────┼──────────────────────────
ТС10 │ 340 │ Не менее 0,70 │a
│ 450 │ 0,53 - 0,80 │ 450
│ 570 │ 0,260 - 0,390 │---- от 2,5 до 3,1
│ 660 │ 0,200 - 0,300 │a
│ 1000 │ Не менее 0,200 │ 660
──────┼───────┼────────────────┬────────────────┼──────────────────────────
БС3 │ 254 │Не менее 0,74 │Не менее 0,57 │a
│ 303 │Не более 0,08 │Не более 0,12 │ 254
│ │ │ │---- не менее 8
│ │ │ │a
│ │ │ │ 303
──────┼───────┼────────────────┼────────────────┼──────────────────────────
БС4 │ 280 │Не менее 0,82 │Не менее 0,67 │a
│ 313 │Не более 0,09 │Не более 0,10 │ 280
│ │ │ │---- не менее 9
│ │ │ │a
│ │ │ │ 313
──────┼───────┼────────────────┼────────────────┼──────────────────────────
БС7 │ 334 │Не менее 1,25 │Не менее 1,00 │a
│ 365 │Не более 0,10 │Не более 0,11 │ 334
│ │ │ │---- не менее 11
│ │ │ │a
│ │ │ │ 365
│ │ │ │
──────┼───────┼────────────────┼────────────────┼──────────────────────────
БС8 │ 365 │Не менее 0,30 │Не менее 0,26 │a
│ 405 │Не более 0,02 │Не более 0,03 │ 365
│ │ │ │---- не менее 10
│ │ │ │a
│ │ │ │ 405
──────┼───────┼────────────────┼────────────────┼──────────────────────────
БС12 │ 254 │Не более 0,36 │Не более 0,50 │ -
│ │ │ │
2.4. Для заготовок из стекла марки ЖС20, входящих в одну партию, допускается отклонение значений
для длины волны
в пределах +/- 10%, для длины волны
- +/- 5%.
для длины волны в пределах +/- 10%, для длины волны - +/- 5%.2.5. Значения показателей длины волны
в зависимости от категории, а также длины волны
, показателя поглощения
, крутизны кривой для фильтров разной толщины для оптических цветных стекол, окрашенных сульфоселенидами или сульфидами металлов, приведены в табл. 3.
в зависимости от категории, а также длины волны , показателя поглощения , крутизны кривой для фильтров разной толщины для оптических цветных стекол, окрашенных сульфоселенидами или сульфидами металлов, приведены в табл. 3.Таблица 3
──────┬──────────────────────────┬────────┬────────────┬───────────────────
Марка │ Длина волны лямбда , нм │ Длина │Показатель │Крутизна кривой K ,
стекла│ гр │ волны │поглощения │ р
│ │лямбда ,│a (лямбда ),│ не менее
├──────┬───────────────────┤ 0 │ 0 ├───────────────────
│Номи- │ Предельное │ нм │ -1 │ для фильтра
│наль- │ отклонение │ │ мм , │ толщиной, мм
│ное │ для категорий │ │ не более │
│значе-├─────┬──────┬──────┤ │ ├───┬───┬───┬───┬───
│ние │ 1 │ 2 │ 3 │ │ │ 2 │ 3 │ 5 │10 │20
──────┼──────┼─────┼──────┼──────┼────────┼────────────┼───┼───┼───┼───┼───
ЖС10 │ 390 │ - │ - │+/- 15│ 560 │ 0,002 │1,2│1,2│1,2│ - │ -
ЖС11 │ 420 │ - │ - │+/- 15│ 560 │ 0,005 │0,6│0,6│0,4│ - │ -
ЖС12 │ 450 │ - │+/- 10│+/- 15│ 560 │ 0,005 │0,6│0,6│0,4│ - │ -
ЖС16 │ 470 │ - │+/- 10│+/- 15│ 560 │ 0,005 │0,8│0,8│0,8│ - │ -
ЖС17 │ 490 │ - │+/- 10│+/- 15│ 580 │ 0,005 │0,8│0,8│1,0│ - │ -
ЖС18 │ 510 │ - │+/- 10│+/- 15│ 600 │ 0,005 │1,2│1,2│1,0│0,8│0,8
│ │ │ │ │ │ │ │ │ │ │
ОС11 │ 535 │+/- 5│+/- 10│+/- 15│ 650 │ 0,007 │1,2│1,2│1,2│1,2│1,2
ОС21 │ 535 │ - │+/- 10│+/- 15│ 650 │ 0,007 │1,5│1,5│1,5│1,8│1,8
ОС12 │ 550 │+/- 5│+/- 10│+/- 15│ 650 │ 0,007 │1,2│1,2│1,2│1,2│1,2
ОС22 │ 550 │ - │+/- 10│+/- 15│ 650 │ 0,007 │1,5│1,5│1,5│1,8│1,8
ОС13 │ 565 │+/- 5│+/- 10│+/- 15│ 650 │ 0,007 │1,2│1,2│1,2│1,2│1,2
ОС23-1│ 560 │+/- 5│+/- 10│+/- 15│ 650 │ 0,003 │1,5│1,5│2,0│2,0│2,0
ОС14 │ 580 │+/- 5│+/- 10│+/- 15│ 680 │ 0,007 │1,2│1,2│1,2│1,2│1,2
ОС24 │ 580 │ - │+/- 10│+/- 15│ 680 │ 0,007 │1,5│1,5│1,5│1,8│1,8
ОС17 │ 540 │+/- 5│+/- 10│+/- 15│ 650 │ 0,007 │ От 0,2 до 1,0
│ │ │ │ │ │ │при толщине 1, 2, 3
│ │ │ │ │ │ │ и 5 мм
КС10 │ 600 │+/- 5│+/- 10│+/- 15│ 680 │ 0,007 │1,2│1,2│1,2│1,2│1,2
КС11 │ 610 │+/- 5│+/- 10│+/- 15│ 680 │ 0,007 │1,2│1,2│1,2│1,2│1,2
КС21 │ 610 │ - │+/- 10│+/- 15│ 680 │ 0,007 │1,5│1,5│1,5│1,8│1,8
КС13 │ 630 │+/- 5│+/- 10│+/- 15│ 700 │ 0,007 │1,2│1,2│1,2│1,2│1,2
КС23 │ 630 │ - │+/- 10│+/- 15│ 700 │ 0,007 │1,5│1,7│1,7│1,7│1,7
КС14 │ 640 │+/- 5│+/- 10│+/- 15│ 720 │ 0,007 │1,2│1,2│1,2│1,2│1,2
КС24 │ 640 │ - │+/- 10│+/- 15│ 720 │ 0,007 │1,5│1,7│1,7│1,7│1,7
КС15 │ 650 │+/- 5│+/- 10│+/- 15│ 720 │ 0,010 │1,0│1,0│1,0│ - │ -
КС25 │ 650 │ - │+/- 10│+/- 15│ 720 │ 0,010 │1,5│1,7│1,7│1,7│ -
КС27 │ 670 │ - │+/- 10│+/- 15│ 750 │ 0,030 │1,5│1,7│1,7│1,7│ -
КС28 │ 685 │ - │+/- 10│+/- 15│ 800 │ 0,030 │1,5│1,5│2,0│2,0│ -
КС29 │ 700 │ - │ - │+/- 15│ 800 │ 0,030 │1,0│1,0│1,0│ - │ -
2.6. Наибольшая разность длин волн
в пределах одной заготовки, характеризующая неоднородность окраски стекол, окрашенных сульфоселенидами или сульфидами металлов, не должна превышать значений, приведенных в табл. 4.
в пределах одной заготовки, характеризующая неоднородность окраски стекол, окрашенных сульфоселенидами или сульфидами металлов, не должна превышать значений, приведенных в табл. 4.Таблица 4
─────────────────────────────────────┬─────────────────────────────────────
Диаметр или наибольшая сторона │ Разность длин волн Дельта лямбда ,
заготовки, мм │ гр
│ нм, не более
─────────────────────────────────────┼─────────────────────────────────────
До 40 │ 2
Св. 40 до 90 │ 3
" 90 " 180 │ 5
" 180 " 360 │ 10
2.7. Показатель рассеяния стекол, окрашенных сульфоселенидами или сульфидами металлов, не должен превышать показатель рассеяния контрольного образца.
2.8. По спектральной характеристике стекло марки ИКС970-1 в рабочей толщине слоя должно соответствовать требованиям, приведенным в табл. 5.
Таблица 5
────────┬──────────────────────┬──────────────────────────────┬────────────
Марка │Длина волны лямбда , │ Оптическая плотность │ Рабочая
стекла │ гр │ D = a (лямбда) x s │ толщина s,
│ нм │ i лямбда │ мм
├───────────┬──────────┤ слоя стекла рабочей толщиной │
│Номинальное│Предельное│ при длине волны лямбда, нм │
│ значение │отклонение├───────────────┬──────────────┤
│ │ │ 800 │ 1100 │
────────┼───────────┼──────────┼───────────────┼──────────────┼────────────
ИКС970-1│ 970 │ +/- 20 │Не менее 4,0 │Не более 0,20 │ От 5 до 10
2.9. Значения показателей поглощения
, среднего отклонения
и наибольшего отклонения
в зависимости от категорий приведены в табл. 6.
, среднего отклонения и наибольшего отклонения в зависимости от категорий приведены в табл. 6.Таблица 6
──────┬───────────────────────────────┬──────────────────┬─────────────────
│ -1│ │
Марка │Показатель поглощения a , мм │Среднее отклонение│ Наибольшее
стекла│ ср │О , %, не более, │отклонение О ,
├───────────┬───────────────────┤ ср │ max
│Номинальное│ Предельное │ для категорий │ %, не более,
│ значение │ отклонение для │ │ для категорий
│ │ категорий │ │
│ ├─────────┬─────────┼────────┬─────────┼────────┬────────
│ │ 1 │ 2 │ 1 │ 2 │ 1 │ 2
──────┼───────────┼─────────┼─────────┼────────┼─────────┼────────┼────────
НС1 │ 0,07 │+/- 0,01 │+/- 0,02 │ 10,00 │ 15,00 │ 20,00 │ 25,00
──────┼───────────┼─────────┼─────────┤ │ │ │
НС2 │ 0,24 │+/- 0,03 │+/- 0,05 │ │ │ │
──────┼───────────┼─────────┼─────────┤ │ ├────────┼────────
НС3 │ 0,47 │+/- 0,05 │+/- 0,10 │ │ │ 25,00 │ 30,00
──────┼───────────┼─────────┼─────────┤ │ ├────────┼────────
НС6 │ 0,06 │+/- 0,01 │+/- 0,02 │ │ │ 30,00 │ 35,00
──────┼───────────┼─────────┼─────────┼────────┼─────────┼────────┼────────
НС7 │ 0,12 │+/- 0,02 │+/- 0,04 │ 7,00 │ 10,00 │ 17,00 │ 28,00
──────┼───────────┼─────────┼─────────┼────────┼─────────┼────────┼────────
НС8 │ 0,27 │+/- 0,03 │+/- 0,06 │ 5,00 │ 10,00 │ 10,00 │ 15,00
──────┼───────────┼─────────┼─────────┤ │ ├────────┼────────
НС9 │ 0,55 │+/- 0,06 │+/- 0,11 │ │ │ 15,00 │ 20,00
──────┼───────────┼─────────┼─────────┤ │ ├────────┼────────
НС10 │ 0,90 │ +0,10 │ +0,20 │ │ │ 20,00 │ 25,00
│ │ -0,09 │ -0,18 │ │ │ │
──────┼───────────┼─────────┼─────────┤ │ │ │
НС11 │ 1,80 │+/- 0,18 │+/- 0,36 │ │ │ │
──────┼───────────┼─────────┼─────────┼────────┼─────────┼────────┼────────
НС12 │ 3,30 │+/- 0,35 │+/- 0,66 │ 10,00 │ 15,00 │ 30,00 │ 35,00
│ │ │ │ │ │ │
2.10. По показателю поглощения и бессвильности оптическое стекло должно изготовляться категорий не ниже указанных в табл. 7.
Таблица 7
────────────────────────┬──────────────────────────────────────────────────
Марка стекла │ Категория по
├─────────────────────┬────────────────────────────
│поглощению a (лямбда)│ бессвильности
│ или лямбда │
│ гр │
────────────────────────┼─────────────────────┼────────────────────────────
УФС1 │ 2 │ 4
УФС2 │ 1 - 2 │ 4
УФС5 │ 2 │ 4
УФС6 │ 1 - 2 │ 4
УФС8 │ 2 │ 4
ФС1 │ 1 - 2 │ 4
ФС6 │ 1 - 2 │ 4
СС1 │ 1 - 2 │ 2 - 4
СС2 │ 1 - 2 │ 2 - 4
│ ├────────────────────────────
СС4 │ 1 - 2 │ 3 - 4 при толщине до 5 мм;
СС5 │ 1 - 2 │ 4 - св. 5 мм
СС8 │ 1 - 2 │
│ ├────────────────────────────
СС9 │ 1 - 2 │ 2 - 4
│ ├────────────────────────────
СС15 │ 1 - 2 │ 3 - 4 до 5 мм;
│ │ 4 - св. 5 мм
│ ├────────────────────────────
СС16 │ 1 │ 3
СС17 │ 1 │ 3
СС18 │ 1 │ 3
СЗС5 │ 2 │ 2 - 4
СЗС7 │ 2 │ 2 - 4
СЗС8 │ 2 │ 2 - 4
СЗС9 │ 2 │ 2 - 4
СЗС15 │ 2 │ 2 - 4
СЗС16 │ 2 │ 2 - 4
СЗС17 │ 1 - 2 │ 1 - 4
СЗС20 │ 1 - 2 │ 2 - 4
СЗС21 │ 2 │ 3 - 4
СЗС22 │ 2 │ 3 - 4
СЗС23 │ 2 │ 4
СЗС26 │ 2 │ 4
ЗС1 │ 2 │ 3 - 4
ЗС3 │ 1 - 2 │ 3 - 4
ЗС7 │ 2 │ 4
ЗС8 │ 2 │ 3 - 4
ЗС10 │ 2 │ 3 - 4
ЗС11 │ 2 │ 3 - 4
ЖЗС1 │ 1 - 2 │ 2 - 4
ЖЗС5 │ 2 │ 2 - 4
ЖЗС6 │ 2 │ 2 - 4
ЖЗС9 │ 2 │ 2 - 4
│ ├────────────────────────────
ЖЗС12 │ 1 - 2 │ 3 - 4 до 5 мм;
│ │ 4 - св. 5 мм
│ ├────────────────────────────
ЖЗС17 │ 1 - 2 │ 4
ЖЗС18 │ 2 │ 3 - 4
ЖЗС19 │ 2 │ 3
ЖС3 │ 1 - 2 │ 2 - 4
ЖС4 │ 1 - 2 │ 2 - 4
ЖС10 │ 3 │ 2 - 4
ЖС11 │ 3 │ 2 - 4
ЖС12 │ 2 - 3 │ 2 - 4
ЖС16 │ 2 - 3 │ 2 - 4
ЖС17 │ 2 - 3 │ 2 - 4
ЖС18 │ 2 - 3 │ 2 - 4
ЖС19 │ 2 │ 2 - 4
ЖС20 │ 2 │ 3
ЖС21 │ 2 │ 3
ОС5 │ 2 │ 2 - 4
ОС6 │ 2 │ 3 - 4
ОС11 │ 1 - 3 │ 2 - 4
ОС21 │ 2 - 3 │ 2 - 3
ОС12 │ 1 - 3 │ 2 - 4
ОС22 │ 2 - 3 │ 2 - 3
ОС13 │ 1 - 3 │ 2 - 4
ОС14 │ 1 - 3 │ 2 - 4
ОС24 │ 2 - 3 │ 2 - 3
ОС17 │ 1 - 3 │ 2 - 4
ОС23-1 │ 1 - 2 │ 2 - 3
ОС19 │ 1 │ 3
ОС20 │ 1 │ 3
КС10 │ 1 - 3 │ 2 - 4
КС11 │ 1 - 3 │ 2 - 4
КС21 │ 2 - 3 │ 2 - 3
КС13 │ 1 - 3 │ 2 - 4
КС23 │ 2 - 3 │ 2 - 3
КС14 │ 1 - 3 │ 2 - 4
КС24 │ 2 - 3 │ 2 - 3
КС15 │ 2 - 3 │ 2 - 4
КС25 │ 2 - 3 │ 2 - 4
КС27 │ 2 - 3 │ 4
КС28 │ 2 - 3 │ 4
КС29 │ 3 │ 4
ИКС1 │ 2 │ 4
ИКС3 │ 2 │ 4
ИКС5 │ 1 - 2 │ 4
ИКС6 │ 2 │ 4
ИКС7 │ 2 │ 4
ИКС970-1 │ 1 │ 4
ПС5 │ 1 - 2 │ 2 - 4
ПС7 │ 2 │ 2 - 4
ПС8 │ 2 │ 2 - 4
ПС11 │ 2 │ 4
ПС13 │ 1 - 2 │ 4
ПС14 │ 1 - 2 │ 1 - 4
НС1 │ 1 - 2 │ 2 - 4
НС2 │ 1 - 2 │ 2 - 4
НС3 │ 1 - 2 │ 3 - 4
НС6 │ 1 - 2 │ 2 - 4
НС7 │ 2 │ 2 - 4
НС8 │ 1 - 2 │ 2 - 4
│ ├────────────────────────────
НС9 │ 1 - 2 │ 3 - 4 до 5 мм;
НС10 │ 1 - 2 │ 4 - св. 5 мм
│ ├────────────────────────────
НС11 │ 2 │ 4
НС12 │ 2 │ 4
│ ├────────────────────────────
НС13 │ 1 - 2 │ 2 - 3 до 5 мм;
│ │ 3 - св. 5 мм
│ ├────────────────────────────
НС14 │ 2 │ 4
ТС3 │ 2 │ 4
ТС6 │ 1 - 2 │ 3
ТС9 │ 1 │ 3
ТС10 │ 2 │ 3 - 4
БС3 │ 2 │ 2 - 4
БС4 │ 2 │ 2 - 4
БС7 │ 2 │ 2 - 4
БС8 │ 2 │ 2 - 4
БС12 │ 2 │ 2 - 4
Вторая цифра соответствует категории для заготовок, изготовляемых партиями любых объемов, и при массовом производстве.
2.11. По двулучепреломлению оптическое цветное стекло должно изготовляться 3 - 5 категории по ГОСТ 23136.
2.12. По пузырности оптическое цветное стекло в зависимости от массы заготовки должно изготовляться категорий по ГОСТ 23136, указанных в табл. 8.
Таблица 8
──────────────────────────┬────────────────────────────────────────────────
Марка стекла │ Категория пузырности
├──────┬──────┬──────┬──────┬──────┬──────┬──────
│2 - 10│3 - 10│4 - 10│5 - 10│6 - 10│7 - 10│8 - 10
├──────┴──────┴──────┴──────┴──────┴──────┴──────
│ при массе заготовок, г, не более
──────────────────────────┼──────┬──────┬──────┬──────┬──────┬─────────────
ЖС21 │ 50 │ 100 │1000 │ 1500 │ 2500 │ Св. 2500
──────────────────────────┼──────┼──────┼──────┼──────┼──────┼──────┬──────
СС1, СС2, ЗС3, │ 30 │ 50 │ 100 │ 300 │ 500 │1000 │ 3000
ЖЗС1, ЖЗС5, ЖЗС6, ЖЗС9, │ │ │ │ │ │ │
├──────┼──────┼──────┼──────┼──────┼──────┼──────
ЖС10, ЖС11, ЖС12, ЖС16, │ - │ 10 │ 30 │ 50 │ 100 │ 300 │ 500
├──────┼──────┼──────┼──────┼──────┼──────┼──────
ЖС17, ЖС18, │ 30 │ 50 │ 100 │ │ │ │
ОС11, ОС12, ОС13, ОС14,│ │ │ │ │ │ │
ОС17, ОС21, ОС22, ОС23-1,│ │ │ │ │ │ │
ОС24, │ │ │ │ │ │ │
КС10, КС11, КС13, КС14, │ │ │ │ 300 │ 500 │ 1000 │ 3000
КС15, КС21, КС23, КС24, │ │ │ │ │ │ │
КС25, │ │ │ │ │ │ │
НС1, НС2, НС6, НС7, │ │ │ │ │ │ │
БС3, БС7, БС8, БС12 │ │ │ │ │ │ │
──────────────────────────┼──────┼──────┼──────┤ │ │ │
СС9, │ │ │ │ │ │ │
СЗС7, СЗС8, СЗС17, │ │ │ │ │ │ │
ЗС11 │ │ │ │ │ │ │
──────────────────────────┤ │ │ ├──────┼──────┼──────┼──────
ЖЗС19 │ 10 │ │ │ 100 │ 300 │ 500 │ 2000
──────────────────────────┤ │ │ ├──────┼──────┼──────┼──────
ЖС4, ЖС19, │ │ 30 │ 50 │ │ │ │
БС4 │ │ │ │ │ │ │
──────────────────────────┼──────┤ │ │ │ │ │
СС16, СС17, СС18, │ - │ │ │ 300 │ 500 │1000 │ 3000
СЗС9, СЗС20, СЗС21, СЗС22,│ │ │ │ │ │ │
СЗС23, │ │ │ │ │ │ │
ЗС1, ЗС10, │ │ │ │ │ │ │
ОС5, ОС6, ОС19, ОС20, │ │ │ │ │ │ │
ПС5, ПС7, ПС14, │ │ │ │ │ │ │
ТС6, │ │ │ │ │ │ │
НС3, НС8 │ │ │ │ │ │ │
──────────────────────────┼──────┼──────┼──────┼──────┼──────┼──────┼──────
СЗС5, СЗС15, СЗС16, СЗС26 │ 5 │ │ │ 100 │ 300 │1000 │ 3000
ЗС7, ЗС8, │ │ │ │ │ │ │
ЖЗС18, │ │ 10 │ 30 │ │ │ │
ЖС3, ЖС20 │ │ │ │ │ │ │
──────────────────────────┼──────┤ │ ├──────┼──────┼──────┼──────
ТС9 │ - │ │ │ 50 │ 100 │ 300 │ 500
──────────────────────────┤ ├──────┼──────┼──────┴──────┴──────┴──────
СС4, СС5, СС8, СС15, │ │ │ │ Для заготовок толщиной
ЖЗС12, │ │ │ │ до 5 мм включ.:
ПС8, ПС13, │ │ │ 10 │ │ │ │
НС9, │ │ │ │ │ │ │
ТС10 │ │ │ │ │ │ │
──────────────────────────┤ │ - ├──────┤ │ │ │
УФС1, УФС5, │ │ │ │ 30 │ 50 │ 100 │ 200
ФС1, ФС6, │ │ │ │ │ │ │
ИКС1, ИКС3, ИКС5, ИКС6,│ │ │ - │ │ │ │
ИКС7, │ │ │ │ │ │ │
ПС11, │ │ │ │ │ │ │
НС10, НС13 │ │ │ │ │ │ │
Примечание. Ввиду невозможности контроля категорию пузырности не устанавливают для заготовок стекла марок УФС2, УФС6, УФС8, ЖЗС17, КС27, КС28, КС29, НС11, НС12, НС14, ТС3, ИКС970-1.
2.13. Требования к показателям качества вне рабочей зоны, кроме двулучепреломления, не устанавливают.
3.1. Для проверки соответствия оптического цветного стекла требованиям настоящего стандарта проводят приемочный контроль.
3.2. Приемку стекла проводят как партиями, так и единичными заготовками в соответствии с ГОСТ 13240. Состав и объем партии - по ГОСТ 13240.
3.3. Каждая партия заготовок стекла должна сопровождаться паспортом, удостоверяющим их качество. Требования к паспорту - по ГОСТ 13240.
3.4. При приемке единичных заготовок проводят контроль на соответствие требованиям и методам, указанными в табл. 9. Результаты контроля считают положительными, если заготовка или образец соответствует всем проверяемым требованиям стандарта и заказа.
──────────────┬────────────┬────────────┬───────────────────┬──────────────
Нормируемый │Номер пункта│ Вид │ Объем выборки, │Условия отбора
параметр ├──────┬─────┤ контроля │ число образцов │ и подготовки
│техни-│мето-│ │или заготовок, шт. │контролируемых
│ческих│дов │ │ │заготовок или
│требо-│конт-│ │ │ образцов
│ваний │роля │ │ │
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
поглощения │ 2.4 │ │ │ │каждой варки
a (лямбда) │ 2.10 │ │ │ │
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
поглощения │ │ │ │ │каждой варки
a (лямбда ) │ │ │ │ │и каждой
0 │ │ │ │ │наводки.
│ │ │ │ │Допускается
│ │ │ │ │контроль
│ │ │ │ │не проводить,
│ │ │ │ │если качество
│ │ │ │ │обеспечено
│ │ │ │ │технологичес-
│ │ │ │ │ким процессом
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
лямбда │ 2.8 │ │или по │и наиболее светлая │каждой варки и
гр │ │ │образцам │ заготовки) │каждой наводки
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
р │ │ │ │ │каждой варки и
│ │ │ │ │каждой наводки
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
поглощения a │ │ │ │ │каждой варки и
ср│ │ │ │ │каждого отжига
Среднее │ │ │ │ │
отклонение О │ │ │ │ │
ср│ │ │ │ │
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
отклонение │ │ │ │ │каждой варки и
│ │ │ │ │каждого отжига
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
окраски │ │ │ │ неоднородные │допускается
│ │ │ │ заготовки) │контроль
──────────────┼──────┼─────┼────────────┼───────────────────┤не проводить,
рассеяния │ │ │ │ │обеспечено
│ │ │ │ │технологичес-
│ │ │ │ │ким процессом
│ │ │ │ │наводки
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
преломление │ │ │ │5 шт. │допускается
│ │ │ │ │не проводить
│ │ │ │ │контроль,
│ │ │ │ │если качество
│ │ │ │ │обеспечено
│ │ │ │ │отжигом
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
│ │ │для темных │10 шт.; для темных │или при
│ │ │стекол по │стекол, заказанных │операционном
│ │ │образцам │по 3 категории, - │контроле
│ │ │ │не менее 3 шт. │
──────────────┼──────┼─────┼────────────┼───────────────────┼──────────────
│ │ │ │ │или при
│ │ │ │ │операционном
│ │ │ │ │контроле
│ │ │ │ │
3.5. При приемке заготовок стекла партиями проводят сплошной или выборочный контроль или контроль по образцам в соответствии с табл. 9. Допускается изменять объем выборки и число образцов при проведении контроля по всем нормируемым параметрам.
3.6. В случае обнаружения при сплошном контроле заготовок, не соответствующих хотя бы одному проверяемому требованию стандарта и заказа, их бракуют.
Результаты выборочного контроля считают положительными, если все заготовки в выборке соответствуют всем проверяемым требованиям стандарта и заказа. При несоответствии заготовок хотя бы одному требованию проводят повторные испытания на удвоенной выборке. Результаты повторных испытаний считают положительными, если все заготовки в выборке соответствуют всем проверяемым требованиям стандарта и заказа. Результаты повторных испытаний являются окончательными. Результаты выборочного контроля распространяют на всю партию.
В случае несоответствия образцов хотя бы одному проверяемому требованию стандарта и заказа при контроле по образцам бракуют все заготовки, изготовленные из стекла той варки, отжига или наводки, от которых был отобран образец.
4.1. Приемочный контроль заготовок проводят методами, указанными в пп. 4.2 - 4.8.
Допускается применять другие методы контроля с предельной погрешностью определения не более указанной в стандартах на перечисленные методы или методы с погрешностью определения, обеспечивающей качество стекла в пределах заказа потребителя.
4.2. Показатели поглощения
(п. 2.3),
(п. 2.9),
(п. 2.5), границу пропускания
(пп. 2.5, 2.8) следует измерять на спектрофотометре по технической документации.
(п. 2.3), (п. 2.9), (п. 2.5), границу пропускания (пп. 2.5, 2.8) следует измерять на спектрофотометре по технической документации.Требования к образцам - по нормативно-технической документации на методы контроля.
4.2.1. Показатели поглощения следует определять с учетом многократного отражения излучения от обеих полированных поверхностей образца.
4.2.2. Качество стекла по длине волны
допускается обеспечивать путем визуального сравнения заготовок с контрольным образцом.
допускается обеспечивать путем визуального сравнения заготовок с контрольным образцом.4.2.3. У образцов стекол, окрашенных сульфоселенидами или сульфидами металлов, и стекла марки ПС8 перед измерением должен быть наведен цвет.
Образцы стекол марок УФС1, УФС2, ОС6, ПС11, ТС3, ТС6, ТС10, НС1, НС2, НС3, НС6, НС7, НС8, НС9, НС10, НС11, НС12 перед измерением должны быть отожжены.
Наводка и отжиг образцов стекол должны быть произведены по тому же режиму, что и заготовок контролируемой партии.
4.3. Неоднородность окраски (п. 2.6) при необходимости определяют путем визуального просмотра заготовок в проходящем свете, сравнивая их с контрольными образцами, или измерением на спектрофотометре двух наиболее неоднородных по цвету заготовок из партии.
4.4. Показатель рассеяния (п. 2.7) при необходимости определяют путем сравнения с контрольным образцом.
Просмотр проводят на темном фоне при боковом освещении.
4.5. Двулучепреломление (п. 2.11) при необходимости следует измерять по ГОСТ 3519 на поляриметре; разность хода измеряют в середине заготовки в направлении наибольшего размера.
4.6. Бессвильность (п. 2.10) следует определять:
заготовок, заказанных по 1 - 2-й категориям, - по ГОСТ 3521;
заготовок, заказанных по 3-й категории, - путем визуального просмотра в проходящем свете.
Контроль заготовок, заказанных по 4-й категории, не проводят, обеспечивая качество стекла технологическим процессом варки.
4.7. Категорию пузырности (п. 2.12) следует определять по ГОСТ 3522. При определении категории пузырности камни, кристаллы и головки узловых свилей приравнивают к пузырям.
Толщина стекла, просматриваемого на установке с электронно-оптическим преобразователем или флюоресцирующим экраном, должна быть не более 10 мм.
Толщина стекла, просматриваемого на установке с проекцией на сетчатку глаза, должна быть, мм, не более:
5 - для стекла марок с установленной наивысшей категорией пузырности 4 (стекла с недостаточной прозрачностью);
10 - для стекла марок с установленной наивысшей категорией пузырности 3 (стекла со средней прозрачностью);
25 - для стекла остальных марок.
Транспортирование и хранение заготовок оптического цветного стекла - по ГОСТ 13240.
Справочное

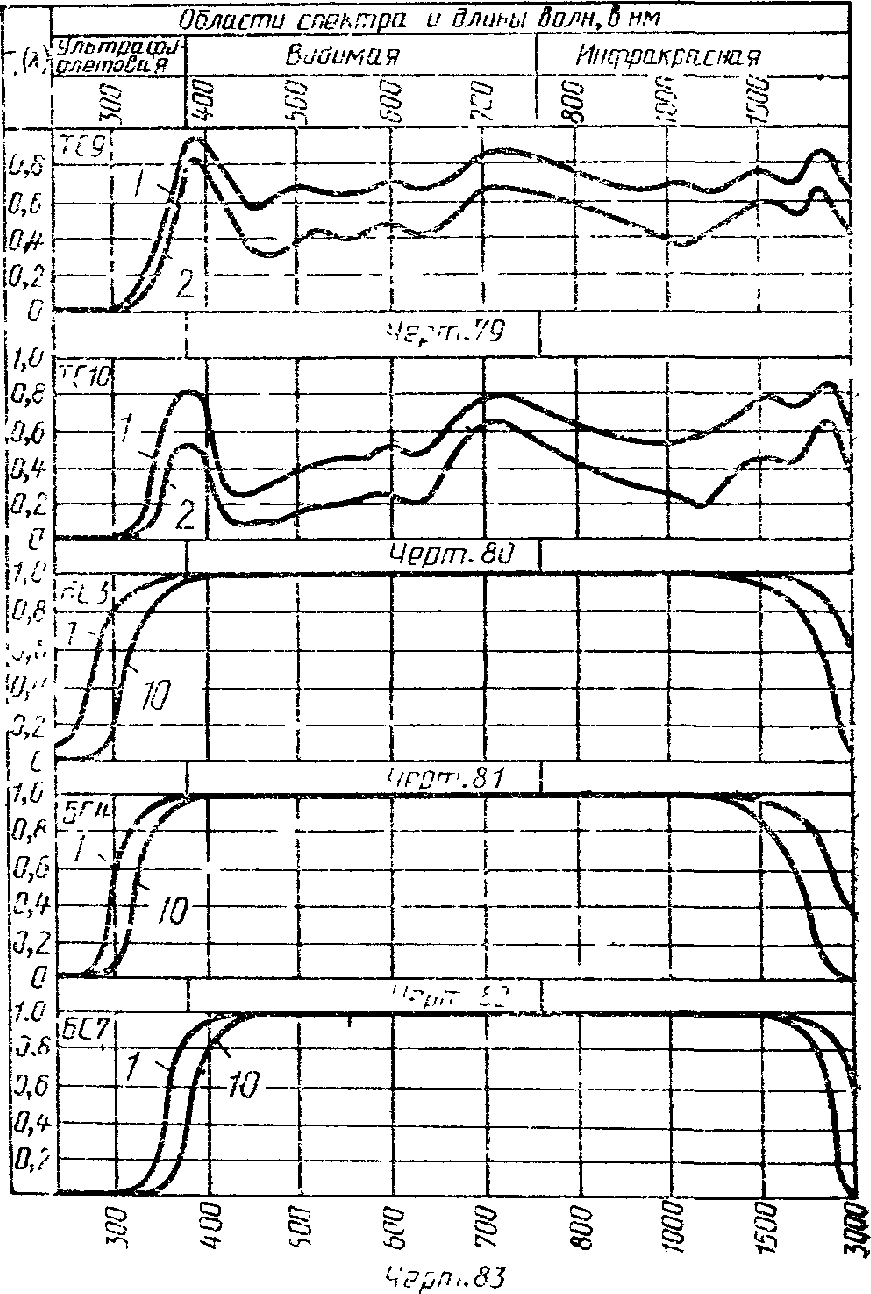

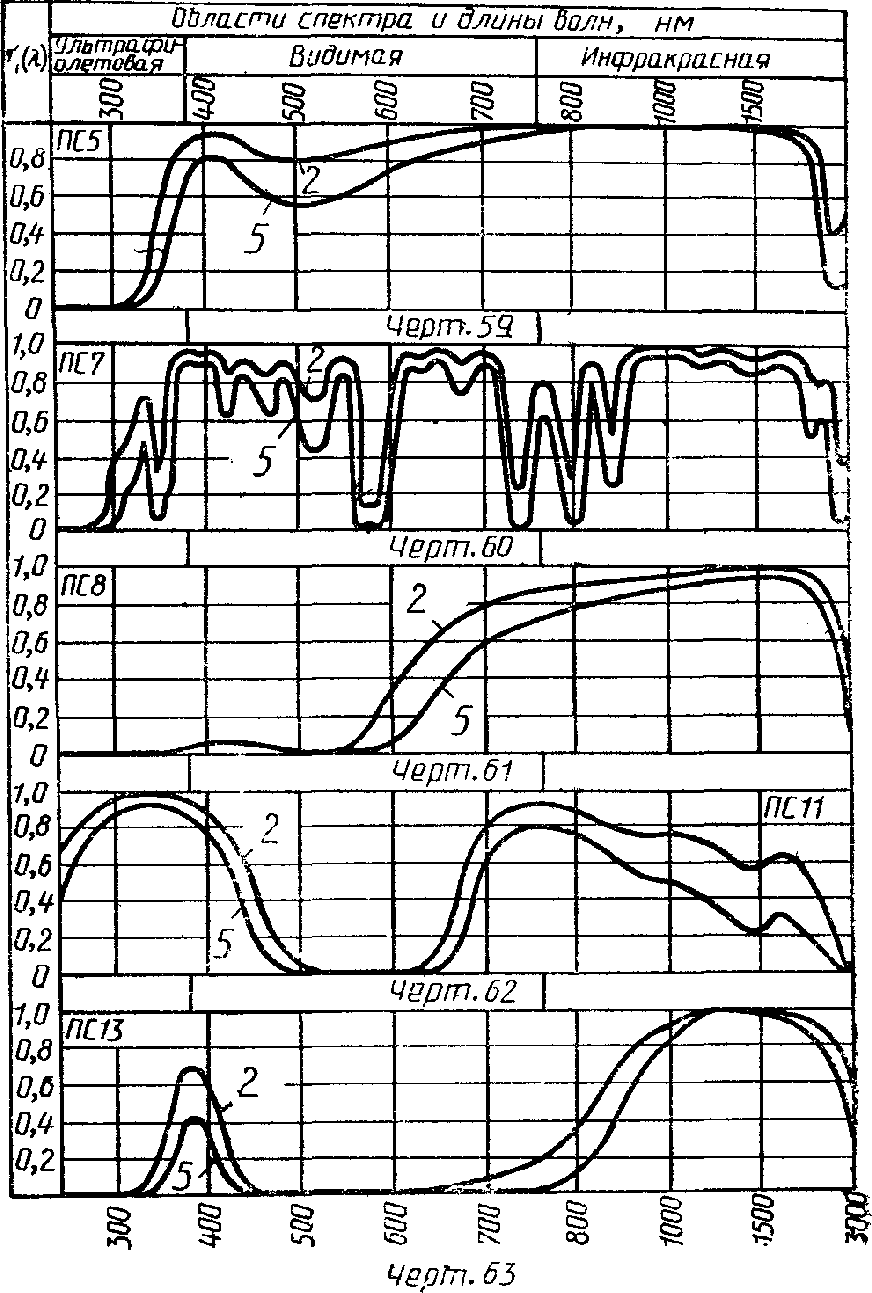

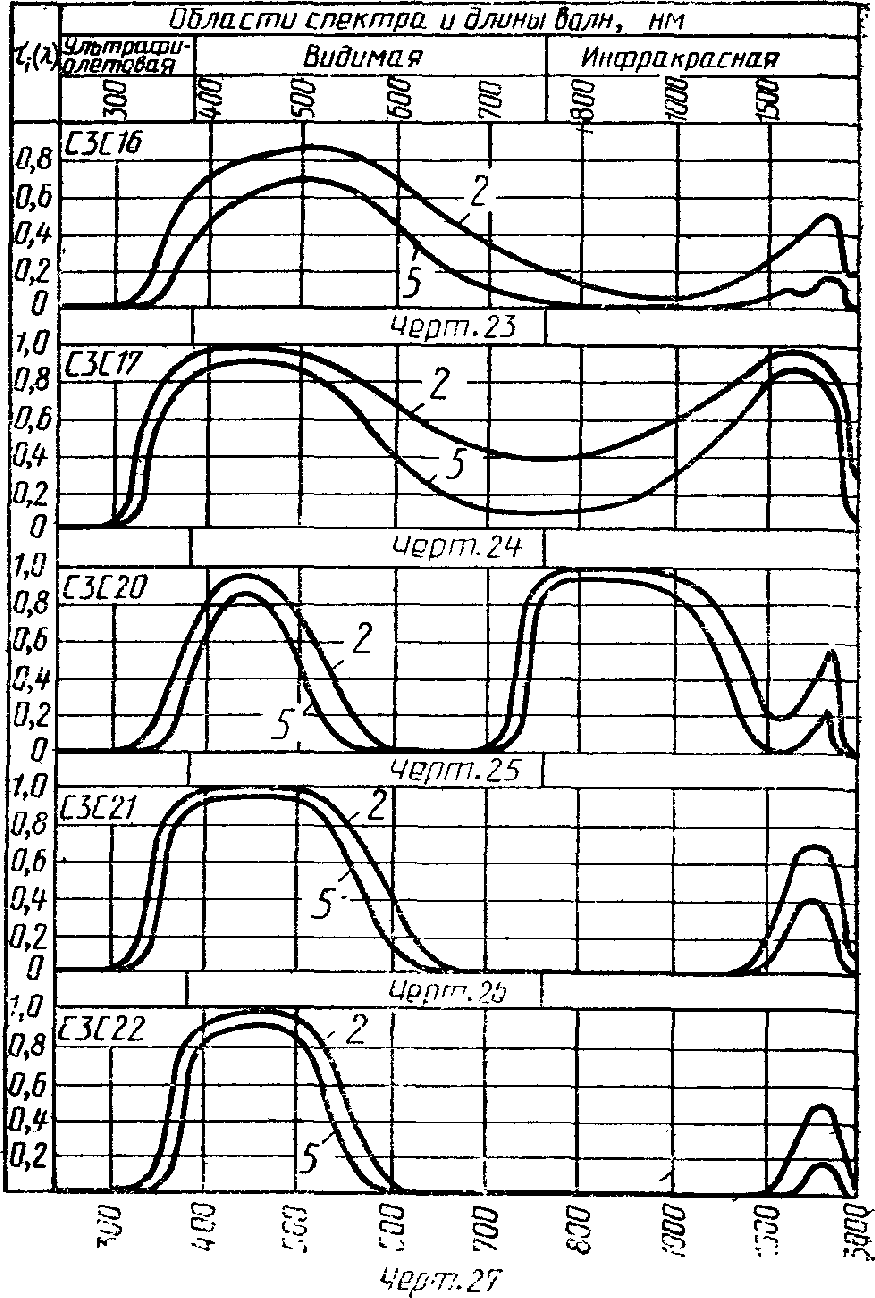

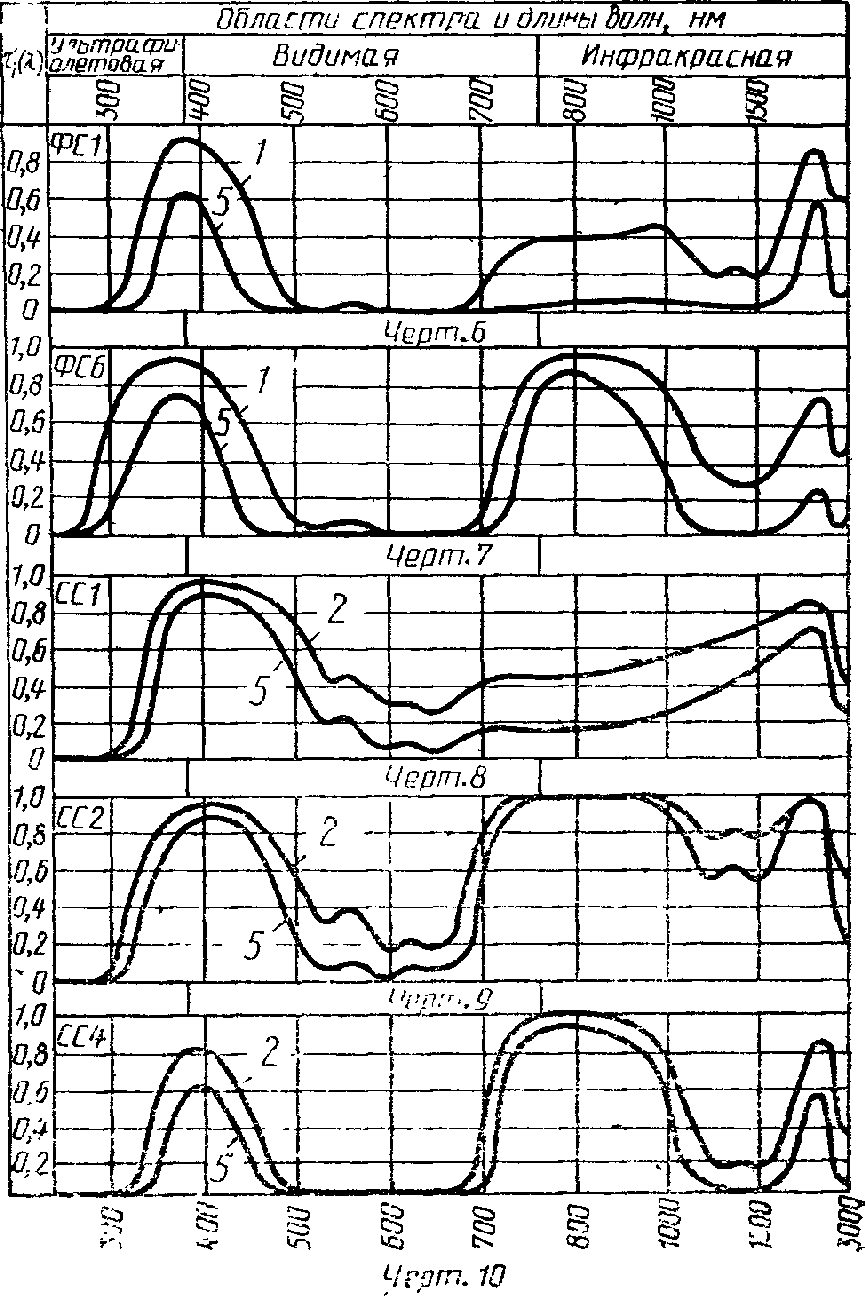

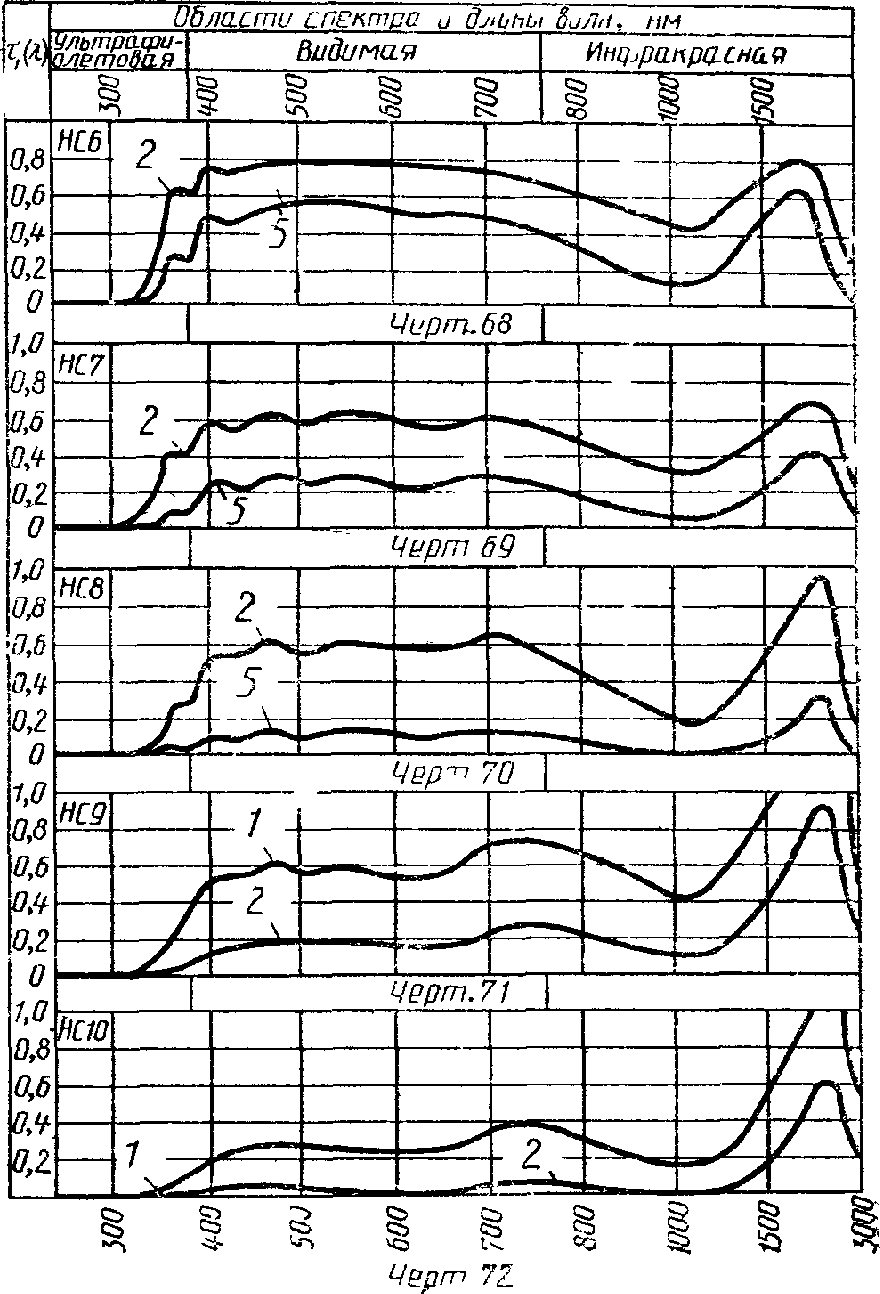

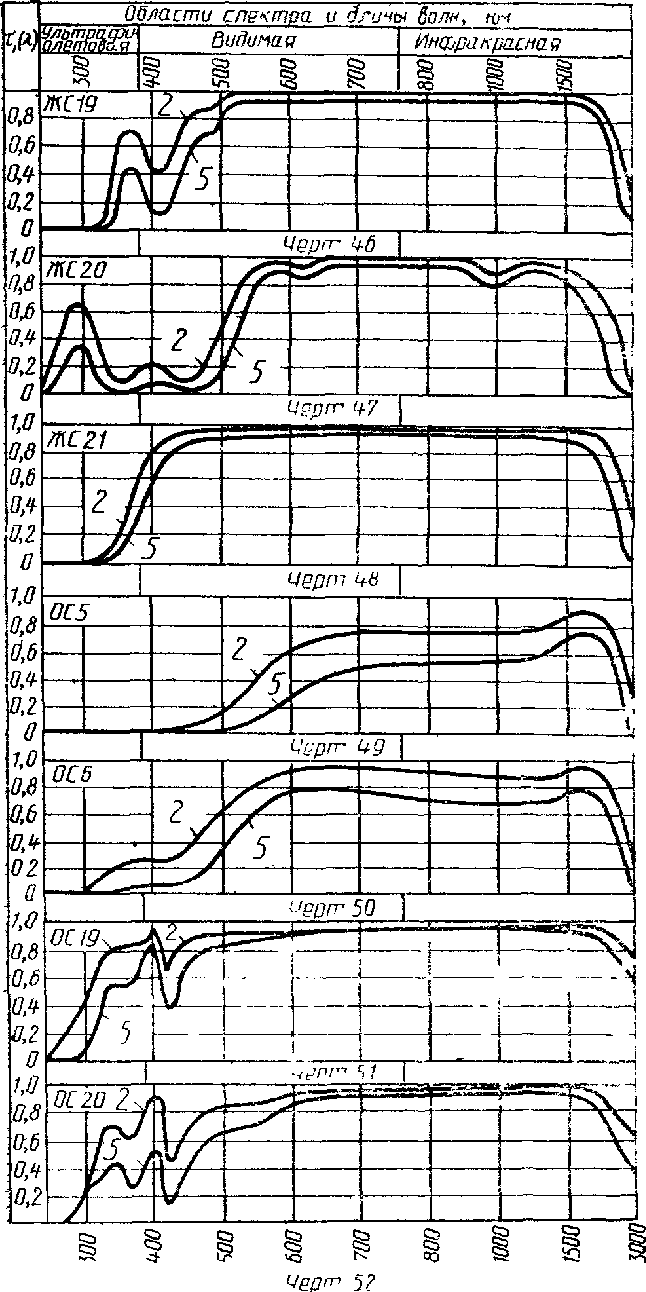

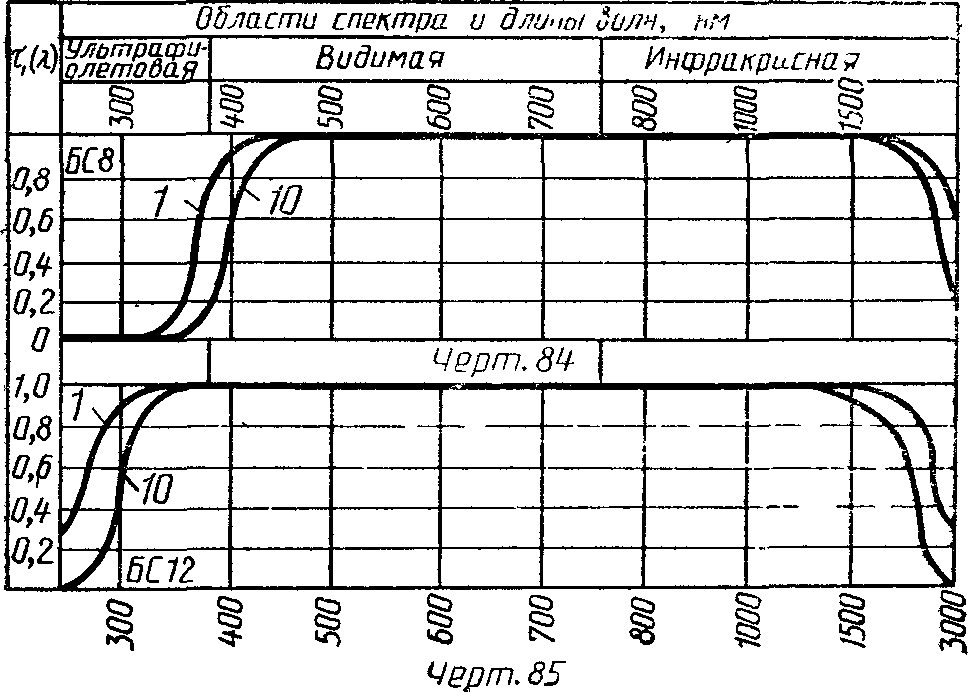

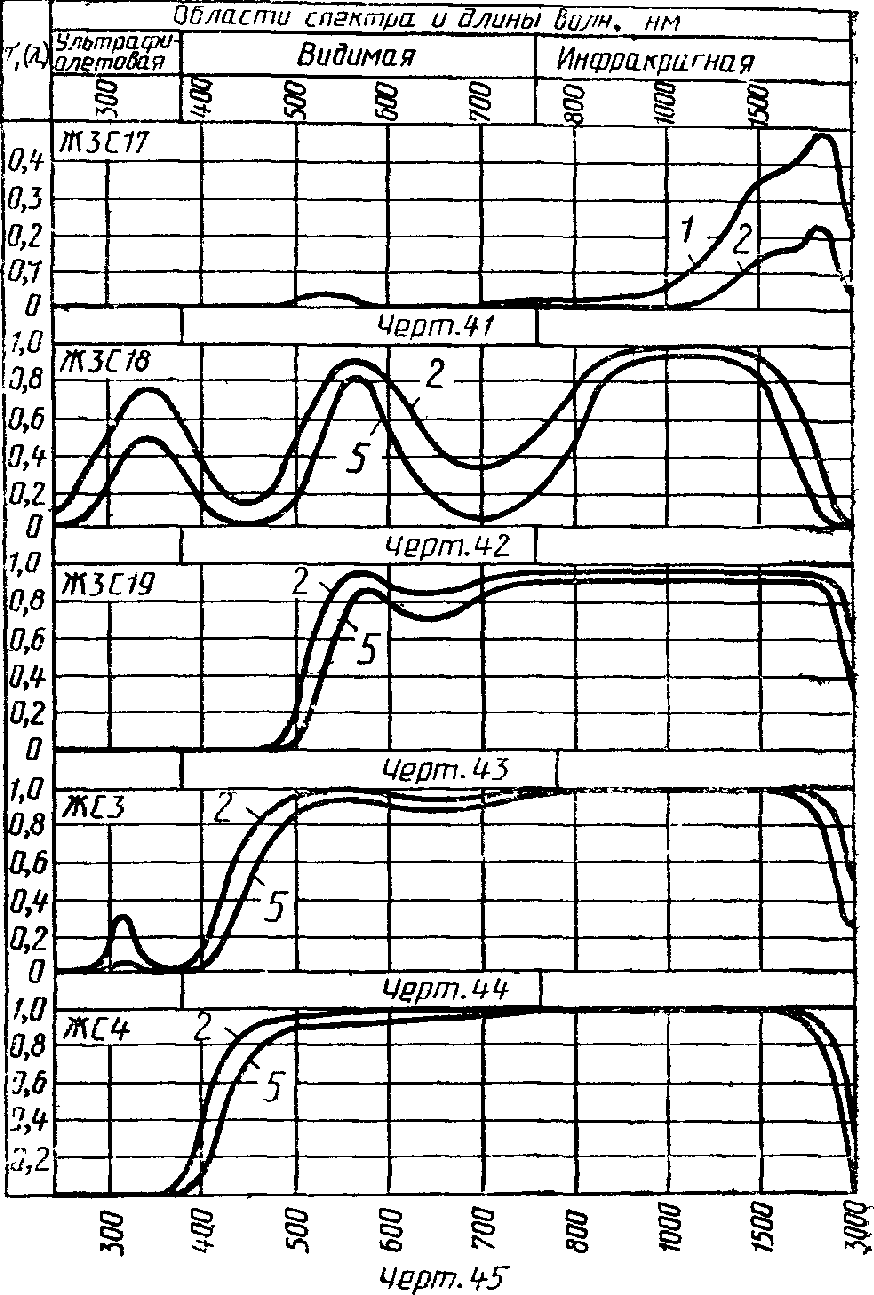

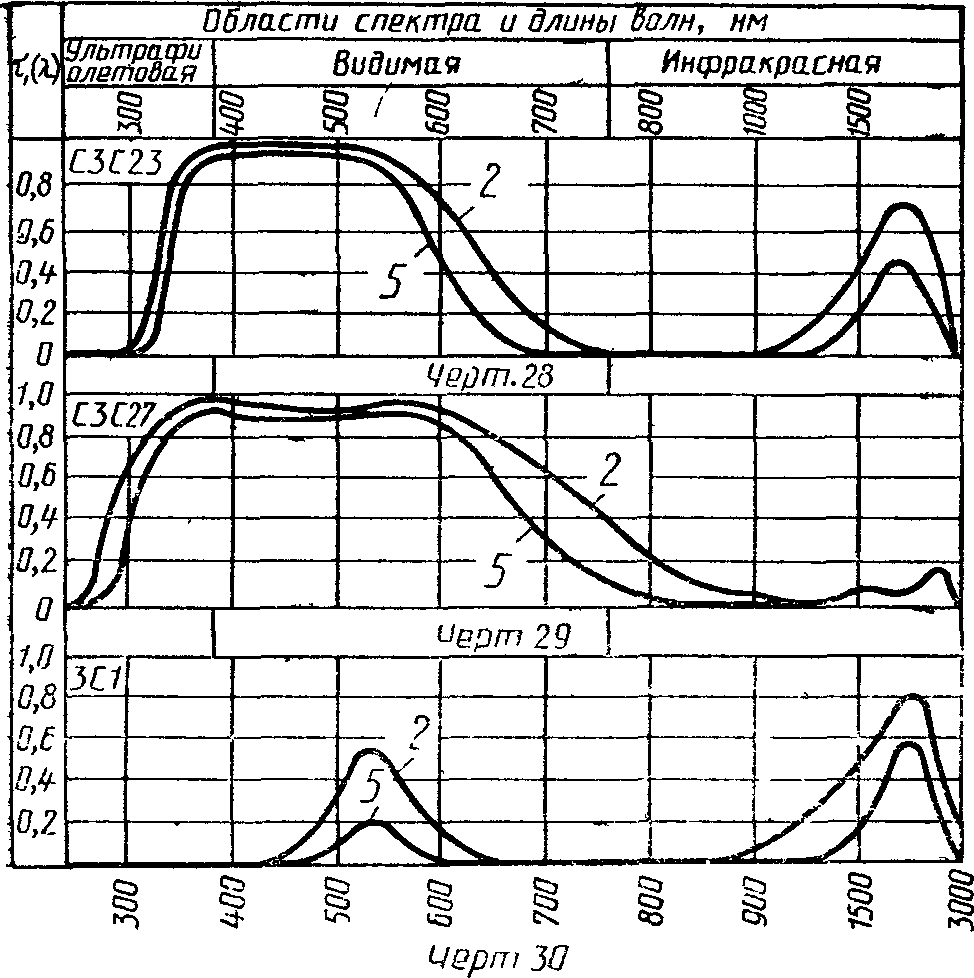

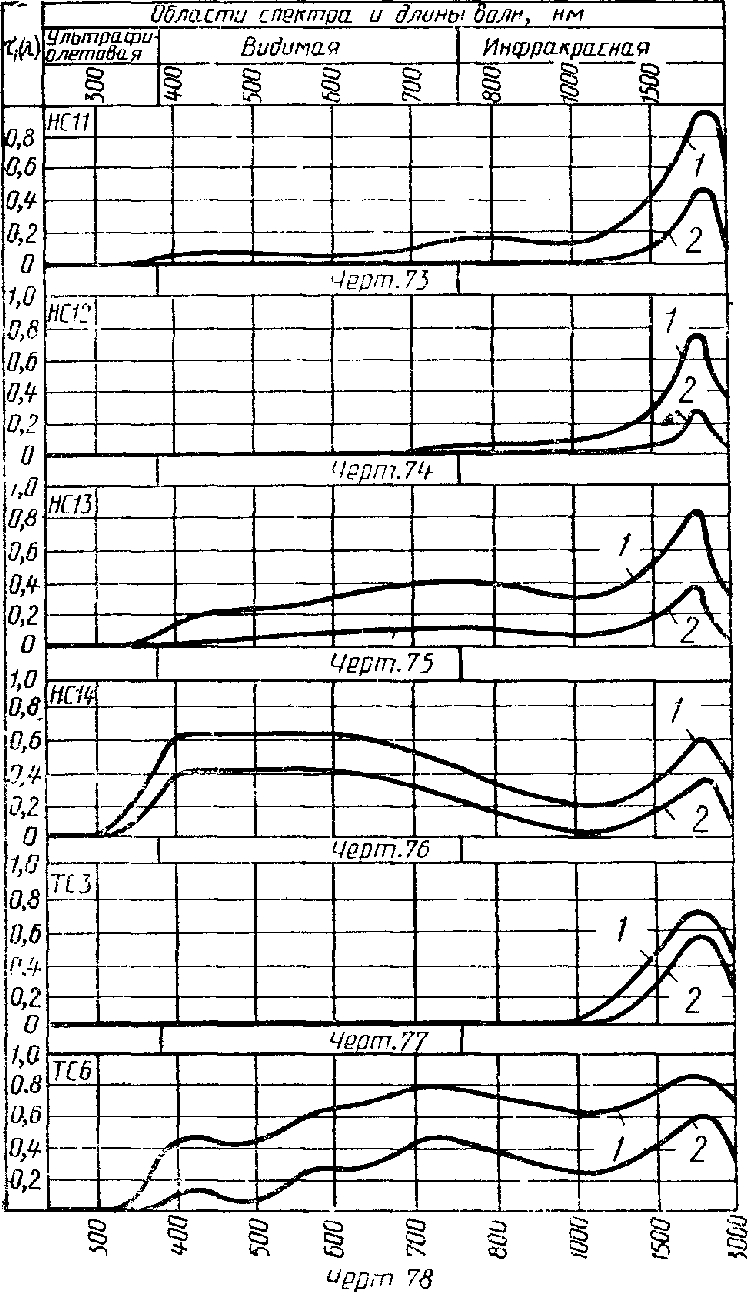

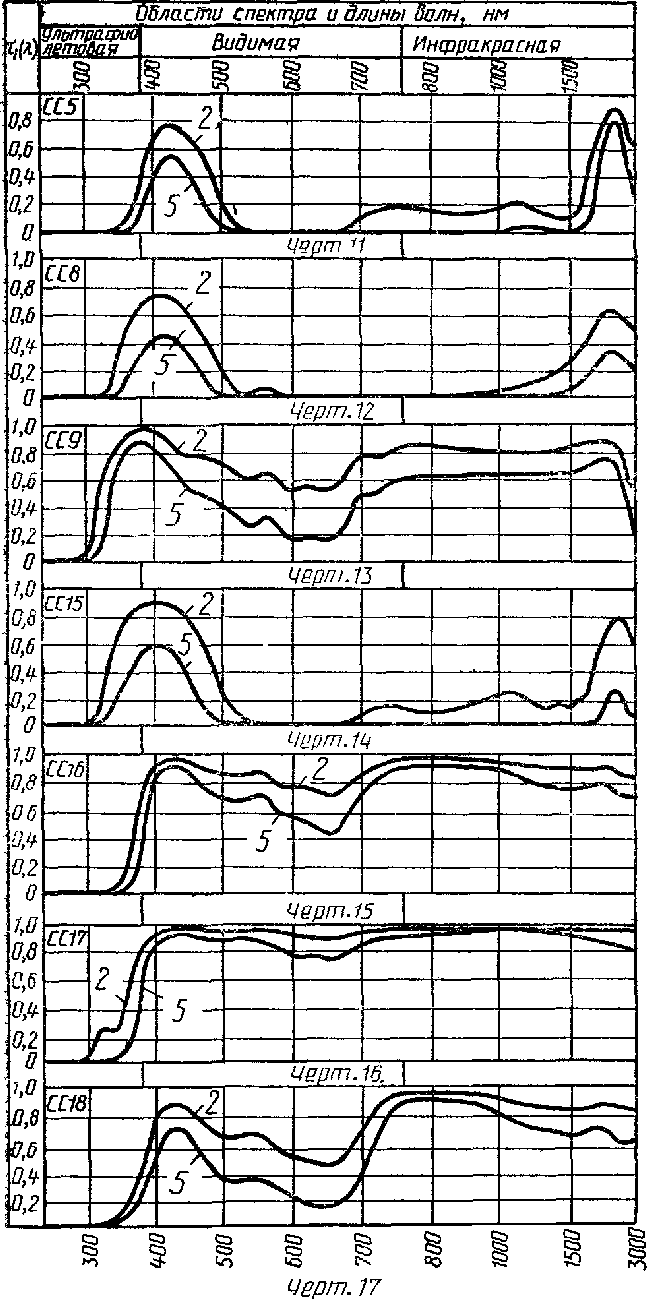

1. Спектральные кривые коэффициента внутреннего пропускания
стекол в слое различной толщины приведены на черт. 1 - 88.
стекол в слое различной толщины приведены на черт. 1 - 88.Толщина стекла указана на чертежах в миллиметрах.

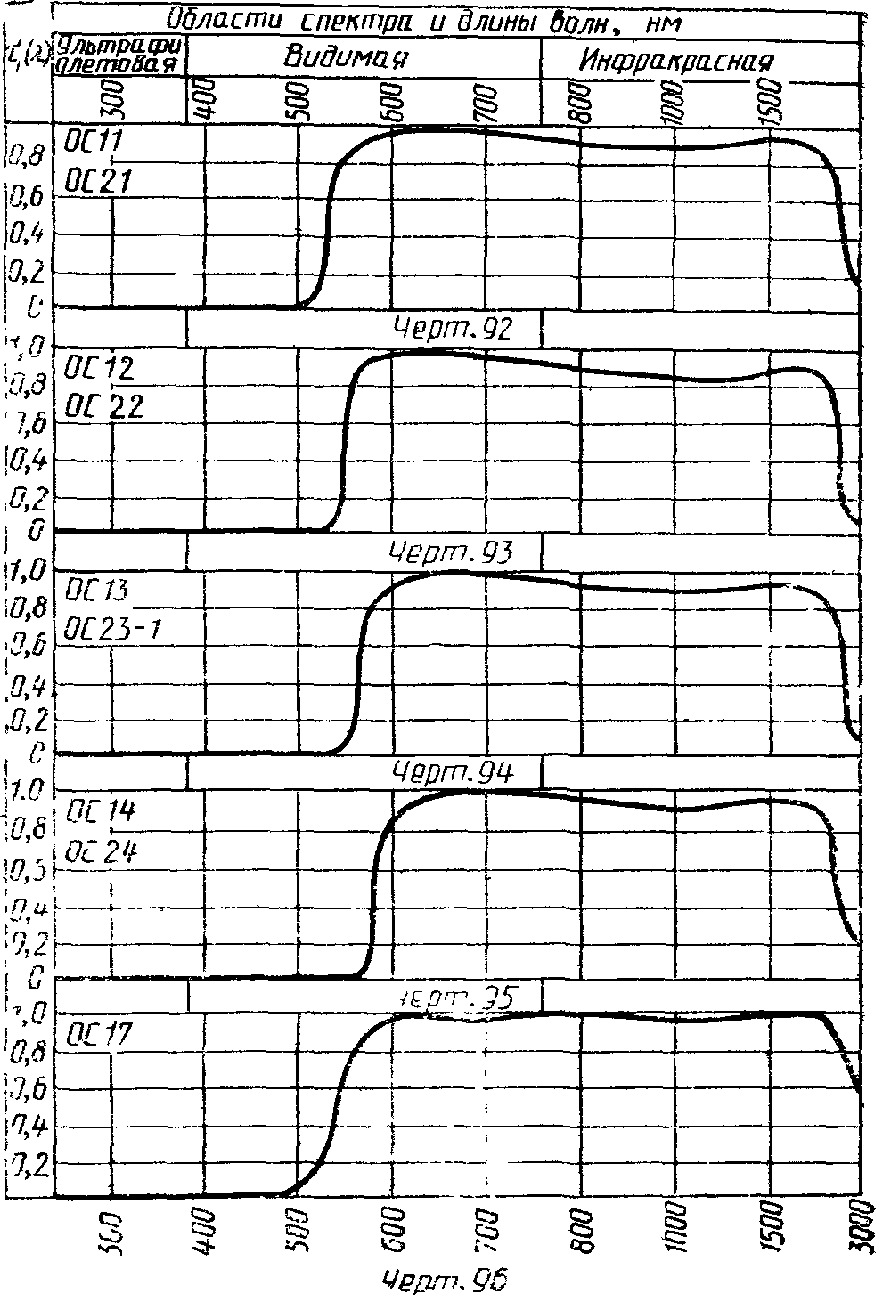

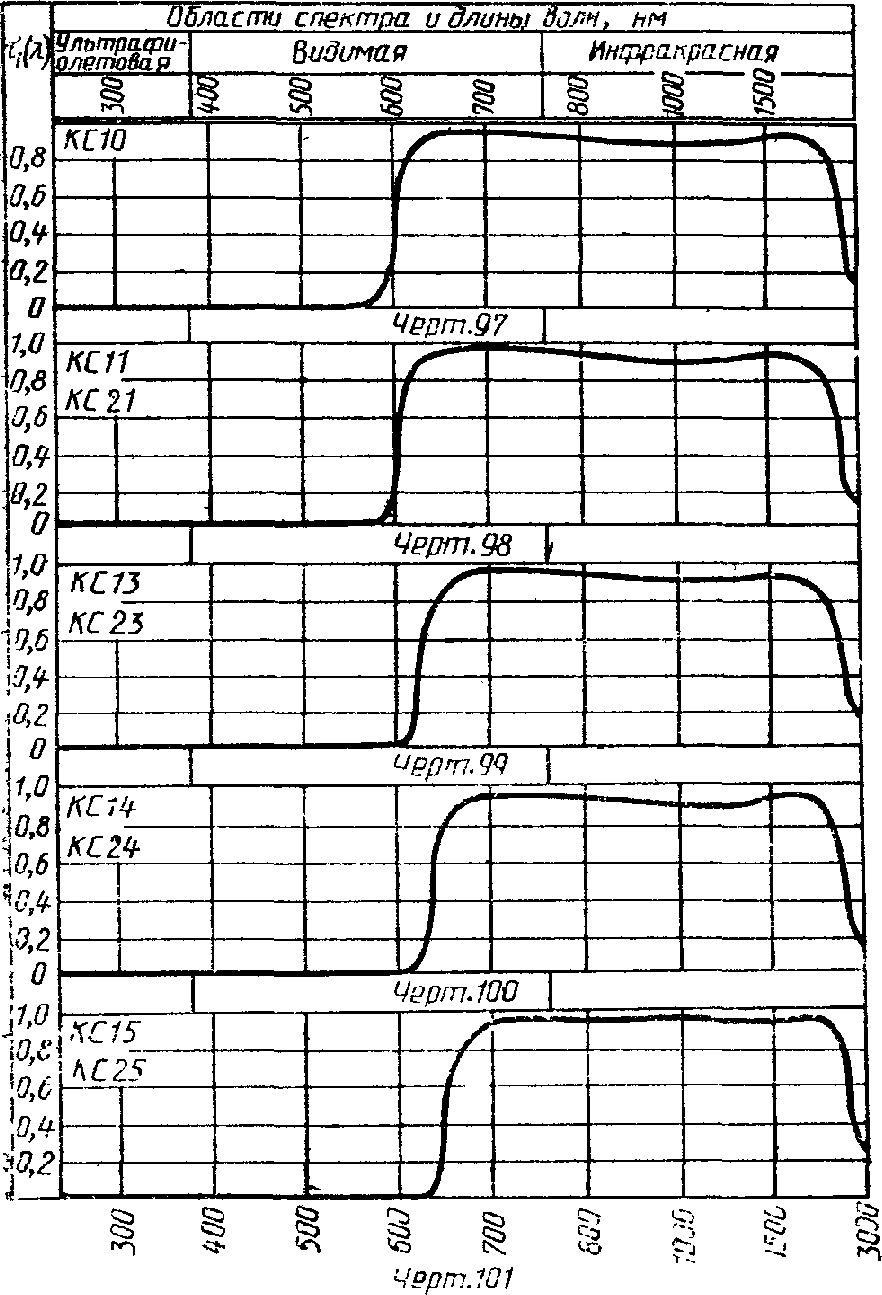

2. Спектральные кривые коэффициента внутреннего пропускания
стекол, окрашенных сульфоселенидами или сульфидами металлов, в слое рабочей толщины приведены на черт. 89 - 104.
стекол, окрашенных сульфоселенидами или сульфидами металлов, в слое рабочей толщины приведены на черт. 89 - 104.3. Показатель преломления
, поправка на многократное отражение
, группы химической устойчивости (по ГОСТ 13917), среднее число
пузырей в 100 см3 и в 1 кг, наименьший диаметр пузыря, с которого начинают подсчет числа пузырей в стекле каждой марки, оптический коэффициент напряжения B, а также плотность
приведены в табл. 10.
, поправка на многократное отражение , группы химической устойчивости (по ГОСТ 13917), среднее число пузырей в 100 см3 и в 1 кг, наименьший диаметр пузыря, с которого начинают подсчет числа пузырей в стекле каждой марки, оптический коэффициент напряжения B, а также плотность приведены в табл. 10.Таблица 10
────────┬───────┬───────┬────────────────┬─────────┬───────────────────────┬─────
Марка │Пока- │Поправ-│ Группа │Оптичес- │ Пузырность │Плот-
стекла │затель │ка на ├───────┬────────┤кий коэф-├───────┬───────┬───────┤ность
│прелом-│отраже-│устой- │кислото-│фициент │Среднее│Среднее│Наи- │ро,
│ления │ние │чивости│устой- │напря- │ число │ число │меньший│г/см3
│n (n )│D │к влаж-│чивости │жения │пузырей│пузырей│диаметр│
│ e D │ ро │ной │ │ 12 │в 1 кг │ в │пузыря,│
│ │ m │атмос- │ │B x 10 ,│стекла │100 см3│мм │
│ │ │фере │ │ │ │стекла │ │
│ │ │ │ │ -1 │ │ │ │
│ │ │ │ │Па │ │ │ │
────────┼───────┼───────┼───────┼────────┼─────────┼───────┼───────┼───────┼─────
УФС1 │(1,540)│ 0,039 │ Вн │ 1 │ 1,80 │ 1000 │ 284 │ 0,20 │2,84
УФС2 │(1,557)│ 0,041 │ Вн │ 1 │ 1,80 │ 1000 │ 265 │ 0,30 │2,65
УФС5 │(1,540)│ 0,039 │ Вн │ 2 │ 1,80 │ 1000 │ 284 │ 0,20 │2,84
УФС6 │(1,520)│ 0,037 │ А │ 1 │ 2,90 │ 300 │ 77,4 │ 0,30 │2,58
УФС8 │(1,509)│ 0,036 │ А │ 5 │ 2,80 │ 100 │ 24,6 │ 0,30 │2,46
ФС1 │(1,524)│ 0,038 │ В │ 1 │ 2,60 │ 300 │ 75,9 │ 0,20 │2,53
ФС6 │(1,495)│ 0,034 │ А │ 1 │ 2,90 │ 300 │ 72 │ 0,20 │2,40
СС1 │ 1,525 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,1 │ 0,10 │2,51
СС2 │ 1,522 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,1 │ 0,20 │2,51
СС4 │(1,522)│ 0,037 │ Б │ 1 │ 2,50 │ 300 │ 75,3 │ 0,20 │2,51
СС5 │ 1,585 │ 0,044 │ В │ 2 │ 3,10 │ 100 │ 32,5 │ 0,20 │3,25
СС8 │ 1,522 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,2 │ 0,20 │2,52
СС9 │ 1,519 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,2 │ 0,10 │2,52
СС15 │ 1,515 │ 0,036 │ В │ 2 │ 2,90 │ 100 │ 24,8 │ 0,20 │2,48
СС16 │ 1,497 │ 0,035 │ В │ 6 │ 3,75 │ 200 │ 50 │ 0,10 │2,50
СС17 │ 1,497 │ 0,035 │ В │ 6 │ 3,75 │ 200 │ 75 │ 0,10 │3,75
СС18 │ 1,497 │ 0,035 │ В │ 6 │ 3,75 │ 200 │ 50 │ 0,10 │2,50
СЗС5 │ 1,531 │ 0,038 │ В │ 1 │ 2,90 │ 300 │ 78,9 │ 0,10 │2,63
СЗС7 │ 1,516 │ 0,036 │ В │ 2 │ 2,50 │ 300 │ 77,1 │ 0,10 │2,57
СЗС8 │ 1,519 │ 0,037 │ В │ 2 │ 2,50 │ 100 │ 25,9 │ 0,20 │2,59
СЗС9 │ 1,524 │ 0,037 │ В │ 2 │ 2,50 │ 100 │ 26,1 │ 0,20 │2,61
СЗС15 │ 1,530 │ 0,037 │ Б │ 1 │ 2,90 │ 1000 │ 264 │ 0,05 │2,64
СЗС16 │ 1,519 │ 0,037 │ А │ 1 │ 3,10 │ 100 │ 26 │ 0,10 │2,60
СЗС17 │ 1,519 │ 0,037 │ Б │ 1 │ 2,60 │ 300 │ 75 │ 0,10 │2,50
СЗС20 │ 1,497 │ 0,032 │ В │ 5 │ 3,65 │ 100 │ 22,7 │ 0,20 │2,27
СЗС21 │ 1,545 │ 0,039 │ Ан │ 6 │ 3,40 │ 200 │ 57,2 │ 0,10 │2,86
СЗС22 │ 1,562 │ 0,039 │ Ан │ 6 │ 3,20 │ 100 │ 58,6 │ 0,20 │2,93
СЗС23 │ 1,540 │ 0,039 │ Ан │ 5 │ 3,20 │ 300 │ 85,2 │ 0,10 │2,84
СЗС26 │ 1,536 │ 0,039 │ Ан │ 2 │ 1,90 │ 3000 │ 852 │ 0,05 │2,84
ЗС1 │ 1,526 │ 0,038 │ В │ 1 │ 2,50 │ 30 │ 7,6 │ 0,20 │2,52
ЗС3 │ 1,525 │ 0,037 │ Б │ 2 │ 2,60 │ 100 │ 25,2 │ 0,20 │2,52
ЗС7 │ 1,537 │ 0,039 │ Вн │ 5 │ 3,40 │ 1000 │ 285 │ 0,10 │2,85
ЗС8 │ 1,533 │ 0,039 │ Вн │ 6 │ 3,25 │ 500 │ 141,5 │ 0,10 │2,83
ЗС10 │ 1,537 │ 0,039 │ Ан │ 5 │ 3,25 │ 300 │ 84,9 │ 0,20 │2,83
ЗС11 │ 1,553 │ 0,040 │ Б │ 1 │ 2,80 │ 300 │ 84,9 │ 0,20 │2,83
ЖЗС1 │ 1,524 │ 0,037 │ В │ 1 │ 2,50 │ 100 │ 25,2 │ 0,20 │2,52
ЖЗС5 │ 1,524 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,0 │ 0,05 │2,50
ЖЗС6 │ 1,524 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,0 │ 0,10 │2,50
ЖЗС9 │ 1,524 │ 0,037 │ Б │ 1 │ 2,60 │ 100 │ 25,0 │ 0,10 │2,50
ЖЗС12 │ 1,529 │ 0,038 │ В │ 1 │ 2,65 │ 300 │ 75,90 │ 0,20 │2,53
ЖЗС17 │ 1,529 │ 0,038 │ В │ 1 │ 2,65 │ 300 │ 75,90 │ 0,30 │2,53
ЖЗС18 │ 1,539 │ 0,039 │ Ан │ 1 │ 3,20 │ 2000 │ 568 │ 0,10 │2,84
ЖЗС19 │ 1,754 │ 0,065 │ А │ 6 │ 1,20 │ 1000 │ 480 │ 0,05 │4,80
ЖС3 │ 1,538 │ 0,039 │ А │ 5 │ 2,80 │ 1000 │ 278 │ 0,05 │2,78
ЖС4 │ 1,639 │ 0,050 │ А │ 3 │ 2,70 │ 300 │ 110,7 │ 0,05 │3,69
ЖС10 │ 1,525 │ 0,037 │ А │ 2 │ 3,10 │ 300 │ 79,2 │ 0,05 │2,64
ЖС11 │ 1,525 │ 0,037 │ В │ 2 │ 3,10 │ 100 │ 26,4 │ 0,05 │2,64
ЖС12 │ 1,525 │ 0,037 │ В │ 2 │ 3,10 │ 100 │ 26,4 │ 0,05 │2,64
ЖС16 │ 1,525 │ 0,037 │ В │ 2 │ 3,10 │ 100 │ 26,4 │ 0,05 │2,64
ЖС17 │ 1,525 │ 0,037 │ В │ 2 │ 3,10 │ 100 │ 26,4 │ 0,05 │2,64
ЖС18 │ 1,525 │ 0,037 │ В │ 2 │ 3,10 │ 100 │ 26,4 │ 0,05 │2,64
ЖС19 │ 1,517 │ 0,035 │ В │ 3 │ 3,20 │ 300 │ 72 │ 0,05 │2,40
ЖС20 │ 1,537 │ 0,039 │ Вн │ 1 │ 3,10 │ 5000 │ 1440 │ 0,10 │2,82
ЖС21 │ 1,469 │ 0,031 │ А │ 1 │ 3,50 │ 150 │ 33,8 │ 0,05 │2,25
ОС5 │ 1,525 │ 0,037 │ В │ 1 │ 2,20 │ 1000 │ 255 │ 0,10 │2,55
ОС6 │ 1,525 │ 0,037 │ В │ 1 │ 2,25 │ 300 │ 76,5 │ 0,05 │2,55
ОС11 │ 1,525 │ 0,037 │ В │ 2 │ 3,50 │ 100 │ 26,4 │ 0,05 │2,64
ОС21 │ 1,535 │ 0,039 │ В │ 3 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
ОС12 │ 1,525 │ 0,037 │ В │ 2 │ 3,50 │ 100 │ 26,4 │ 0,05 │2,64
ОС22 │ 1,535 │ 0,039 │ В │ 3 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
ОС13 │ 1,528 │ 0,037 │ В │ 2 │ 3,50 │ 100 │ 26,4 │ 0,05 │2,64
ОС23-1 │ 1,535 │ 0,039 │ В │ 3 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
ОС14 │(1,523)│ 0,037 │ В │ 2 │ 3,50 │ 100 │ 26,4 │ 0,05 │2,64
ОС24 │ 1,535 │ 0,039 │ В │ 3 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
ОС17 │ 1,525 │ 0,037 │ В │ 2 │ 3,40 │ 100 │ 26,4 │ 0,05 │2,64
ОС19 │ 1,543 │ 0,040 │ А │ 4 │ 3,35 │ 100 │ 24,8 │ 0,10 │2,48
ОС20 │ 1,543 │ 0,040 │ А │ 4 │ 3,35 │ 100 │ 25,8 │ 0,10 │2,58
КС10 │(1,525)│ 0,037 │ В │ 2 │ 3,20 │ 100 │ 26,4 │ 0,05 │2,64
КС11 │(1,525)│ 0,037 │ В │ 2 │ 3,20 │ 100 │ 26,4 │ 0,05 │2,64
КС21 │(1,535)│ 0,039 │ В │ 4 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
КС13 │(1,525)│ 0,037 │ В │ 2 │ 3,20 │ 100 │ 26,4 │ 0,05 │2,64
КС23 │(1,535)│ 0,039 │ В │ 4 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
КС14 │(1,525)│ 0,037 │ В │ 2 │ 3,20 │ 100 │ 26,4 │ 0,05 │2,64
КС24 │(1,535)│ 0,039 │ В │ 4 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
КС15 │(1,525)│ 0,037 │ В │ 2 │ 3,20 │ 100 │ 26,4 │ 0,05 │2,64
КС25 │(1,535)│ 0,039 │ В │ 4 │ 3,60 │ 55 │ 15,1 │ 0,05 │2,74
КС27 │(1,530)│ 0,038 │ В │ 4 │ 3,60 │ - │ - │ - │2,64
КС28 │(1,530)│ 0,038 │ В │ 4 │ 3,60 │ - │ - │ - │2,64
КС29 │(1,530)│ 0,038 │ В │ 4 │ 3,60 │ - │ - │ - │2,64
ИКС1 │(1,525)│ 0,038 │ В │ 1 │ 2,50 │ 300 │ 75,9 │ 0,30 │2,53
ИКС3 │(1,525)│ 0,038 │ Б │ 2 │ 2,50 │ 300 │ 75,9 │ 0,30 │2,53
ИКС5 │(1,533)│ 0,039 │ В │ 2 │ 3,10 │ 100 │ 27,3 │ 0,30 │2,73
ИКС6 │(1,541)│ 0,039 │ В │ 2 │ 3,10 │ 100 │ 27,4 │ 0,30 │2,74
ИКС7 │(1,556)│ 0,041 │ В │ 2 │ 3,10 │ 300 │ 84,6 │ 0,30 │2,82
ИКС970-1│(1,530)│ 0,038 │ В │ 3 │ 2,50 │ 100 │ 25,8 │ 0,20 │2,58
ПС5 │ 1,677 │ 0,055 │ А │ 2 │ 2,10 │ 100 │ 40,9 │ 0,05 │4,09
ПС7 │ 1,536 │ 0,039 │ А │ 1 │ 2,60 │ 1000 │ 272 │ 0,10 │2,72
ПС8 │ 1,608 │ 0,047 │ Б │ 2 │ 2,75 │ 3000 │ 1068 │ 0,20 │3,56
ПС11 │ 1,535 │ 0,039 │ Вн │ 1 │ 1,80 │ 3000 │ 849 │ 0,20 │2,83
ПС13 │ 1,594 │ 0,045 │ В │ 4 │ 3,20 │ 1000 │ 326 │ 0,20 │3,26
ПС14 │ 1,479 │ 0,032 │ В │ 5 │ 4,20 │ 1000 │ 227 │ 0,10 │2,27
НС1 │ 1,523 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,2 │ 0,10 │2,52
НС2 │ 1,525 │ 0,037 │ Б │ 1 │ 2,10 │ 100 │ 25,2 │ 0,20 │2,52
НС3 │ 1,528 │ 0,038 │ Б │ 1 │ 2,60 │ 100 │ 25,2 │ 0,20 │2,52
НС6 │ 1,500 │ 0,035 │ А │ 5 │ 3,35 │ 100 │ 24,2 │ 0,10 │2,42
НС7 │ 1,500 │ 0,035 │ А │ 5 │ 3,35 │ 100 │ 24,2 │ 0,10 │2,42
НС8 │ 1,505 │ 0,035 │ А │ 5 │ 3,35 │ 100 │ 24,2 │ 0,20 │2,42
НС9 │ 1,507 │ 0,035 │ А │ 5 │ 3,30 │ 100 │ 24,2 │ 0,20 │2,42
НС10 │(1,511)│ 0,036 │ А │ 5 │ 3,30 │ 100 │ 24,2 │ 0,20 │2,42
НС11 │(1,516)│ 0,036 │ А │ 5 │ 3,30 │ 100 │ 24,3 │ 0,30 │2,43
НС12 │(1,529)│ 0,038 │ А │ 3 │ 3,30 │ 100 │ 24,6 │ 0,30 │2,46
НС13 │ 1,511 │ 0,036 │ А │ 5 │ 3,30 │ 100 │ 24,2 │ 0,20 │2,42
НС14 │ 1,500 │ 0,035 │ Б │ 4 │ 3,50 │ 6 │ 1,4 │ 0,20 │2,38
ТС3 │(1,527)│ 0,038 │ В │ 1 │ 2,60 │ 100 │ 25,3 │ 0,30 │2,53
ТС6 │ 1,528 │ 0,038 │ В │ 1 │ 2,50 │ 300 │ 75,6 │ 0,20 │2,52
ТС9 │ 1,520 │ 0,037 │ Б │ 1 │ 2,50 │ 100 │ 25,2 │ 0,20 │2,52
ТС10 │ 1,525 │ 0,037 │ А │ 1 │ 2,60 │ 100 │ 25,1 │ 0,20 │2,51
БС3 │ 1,517 │ 0,036 │ А │ 1 │ 2,70 │ 300 │ 75,6 │ 0,05 │2,52
БС4 │ 1,521 │ 0,035 │ Б │ 1 │ 2,65 │ 1000 │ 238 │ 0,05 │2,38
БС7 │ 1,654 │ 0,052 │ А │ 2 │ 2,90 │ 100 │ 37,2 │ 0,05 │3,72
БС8 │ 1,730 │ 0,062 │ А │ 2 │ 2,30 │ 300 │ 126,6 │ 0,05 │4,22
БС12 │ 1,510 │ 0,037 │ А │ 1 │ 2,90 │ 300 │ 74,1 │ 0,05 │2,47
Обязательное
──────────────────────────────┬───────────────────────────────────
Марка стекла │ Код ОКП
──────────────────────────────┼───────────────────────────────────
УФС1 │ 44 9240 0000
УФС2 │ 44 9240 1000
УФС5 │ 44 9240 2000
УФС6 │ 44 9240 3000
УФС8 │ 44 9240 4000
ФС1 │ 44 9241 0000
ФС6 │ 44 9241 1000
СС1 │ 44 9242 0000
СС2 │ 44 9242 1000
СС4 │ 44 9242 2000
СС5 │ 44 9242 3000
СС8 │ 44 9242 5000
СС9 │ 44 9242 6000
СС15 │ 44 9243 0000
СС16 │ 44 9243 1000
СС17 │ 44 9243 2000
СС18 │ 44 9243 3000
СЗС5 │ 44 9244 1000
СЗС7 │ 44 9244 2000
СЗС8 │ 44 9244 3000
СЗС9 │ 44 9244 4000
СЗС15 │ 44 9244 5000
СЗС16 │ 44 9244 6000
СЗС17 │ 44 9244 7000
СЗС20 │ 44 9244 8000
СЗС21 │ 44 9244 9000
СЗС22 │ 44 9245 0000
СЗС23 │ 44 9245 1000
СЗС24 │ 44 9245 2000
СЗС25 │ 44 9245 3000
СЗС26 │ 44 9245 4000
СЗС27 │ 44 9245 5000
ЗС1 │ 44 9246 5000
ЗС3 │ 44 9246 7000
ЗС7 │ 44 9246 9000
ЗС8 │ 44 9247 0000
ЗС10 │ 44 9247 1000
ЗС11 │ 44 9247 2000
ЖЗС1 │ 44 9248 0000
ЖЗС5 │ 44 9248 2000
ЖЗС6 │ 44 9248 3000
ЖЗС9 │ 44 9248 4000
ЖЗС12 │ 44 9248 6000
ЖЗС17 │ 44 9248 8000
ЖЗС18 │ 44 9248 9000
ЖЗС19 │ 44 9249 0000
ЖС3 │ 44 9250 0000
ЖС4 │ 44 9250 1000
ЖС10 │ 44 9250 2000
ЖС11 │ 44 9250 3000
ЖС12 │ 44 9250 4000
ЖС16 │ 44 9250 5000
ЖС17 │ 44 9250 6000
ЖС18 │ 44 9250 7000
ЖС19 │ 44 9250 8000
ЖС20 │ 44 9250 9000
ЖС21 │ 44 9251 0000
ОС5 │ 44 9252 6000
ОС6 │ 44 9252 7000
ОС11 │ 44 9252 8000
ОС12 │ 44 9252 9000
ОС13 │ 44 9253 0000
ОС14 │ 44 9253 1000
ОС17 │ 44 9253 2000
ОС19 │ 44 9253 8000
ОС20 │ 44 9253 9000
ОС21 │ 44 9253 5000
ОС22 │ 44 9253 6000
ОС23-1 │ 44 9253 4000
ОС24 │ 44 9253 7000
КС10 │ 44 9254 6000
КС11 │ 44 9254 7000
КС13 │ 44 9254 8000
КС14 │ 44 9254 9000
КС15 │ 44 9255 0000
КС21 │ 44 9255 6000
КС23 │ 44 9255 7000
КС24 │ 44 9255 8000
КС25 │ 44 9255 9000
КС27 │ 44 9255 4000
КС28 │ 44 9255 5000
КС29 │ 44 9256 0000
ИКС1 │ 44 9256 5000
ИКС3 │ 44 9256 6000
ИКС5 │ 44 9256 7000
ИКС6 │ 44 9256 8000
ИКС7 │ 44 9256 9000
ИКС970-1 │ 44 9258 0000
ПС5 │ 44 9260 0000
ПС7 │ 44 9260 1000
ПС8 │ 44 9260 2000
ПС11 │ 44 9260 3000
ПС13 │ 44 9260 4000
ПС14 │ 44 9260 5000
НС1 │ 44 9261 6000
НС2 │ 44 9261 7000
НС3 │ 44 9261 8000
НС6 │ 44 9261 9000
НС7 │ 44 9262 0000
НС8 │ 44 9262 1000
НС9 │ 44 9262 2000
НС10 │ 44 9262 3000
НС11 │ 44 9262 4000
НС12 │ 44 9262 5000
НС13 │ 44 9262 6000
НС14 │ 44 9262 7000
ТС3 │ 44 9264 2000
ТС6 │ 44 9264 4000
ТС9 │ 44 9264 7000
ТС10 │ 44 9264 6000
БС3 │ 44 9266 0000
БС4 │ 44 9266 1000
БС7 │ 44 9266 4000
БС8 │ 44 9266 5000
БС12 │ 44 9266 7000
