МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАНАТ ДВОЙНОЙ СВИВКИ ТИПА ЛК-3 КОНСТРУКЦИИ
6 x 25(1 + 6; 6 + 12) + 7 x 7(1 + 6)
СОРТАМЕНТ
Two lay rope type ЛК-3 construction
6 X 25(1 + 6; 6 + 12) + 7 x 7(1 + 6).
Dimensions
ГОСТ 7667-80
Список изменяющих документов (в ред. Изменения N 1, утв. в ноябре 1986 г., Изменения N 2, утв. Постановлением Госстандарта СССР от 22.11.1991 N 1790) |
МКС 77.140.65
Взамен
ГОСТ 7667-69
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. N 1835 дата введения установлена
1 января 1982 года
Ограничение срока действия снято Постановлением Госстандарта от 22.11.1991 N 1790
Издание (май 2011 г.) с Изменениями N 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92), Поправкой (ИУС 4-2005).
1. Настоящий стандарт распространяется на стальные канаты двойной свивки с линейным касанием проволок в прядях типа ЛК-3 с металлическим сердечником МС.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские - ГЛ,
грузовые - Г;
по механическим свойствам марок: ВК, В, I;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по направлению свивки:
правой,
левой - Л;
по сочетанию направлений свивки элементов каната:
крестовой,
односторонней - О;
по способу свивки:
нераскручивающиеся - Н,
раскручивающиеся;
по точности изготовления:
нормальной,
повышенной - Т;
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
Примеры условных обозначений
Канат диаметром 9,5 мм, грузолюдского назначения, из проволоки без покрытия, марки В, правой крестовой свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):
Канат 9,5-ГЛ-В-Н-Т-1770 ГОСТ 7667-80
То же, диаметром 34,0 мм, грузового назначения, марки I, оцинкованной по группе Ж, левой односторонней свивки, раскручивающийся, рихтованный, нормальной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):
Канат 34-Г-I-Ж-Л-О-Р-1370 ГОСТ 7667-80
(Поправка).

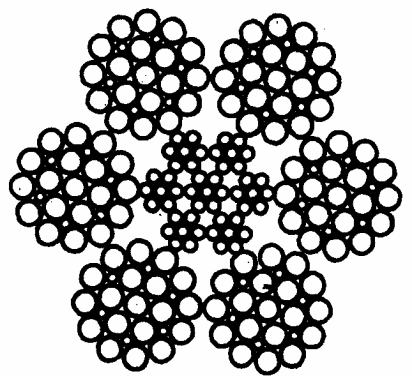

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.
─────────────────────────────────────┬───────┬──────┬────────────────────────────────
Диаметр, мм │Расчет-│Ориен-│ Маркировочная группа, Н/мм2
│ная │тиро- │ (кгс/мм2)
─────┬────────────┬──────────────────┤площадь│вочная├───────────────┬────────────────
кана-│ проволоки │проволоки в пряди │сечения│масса │ 1370 (140) │ 1470 (150)
та │ сердечника │ │всех │1000 м├───────────────┴────────────────
│ │ │прово- │сма- │ Разрывное усилие, Н, не менее
├──────┬─────┼──────┬─────┬─────┤лок, │занно-├───────┬───────┬────────┬───────
│цент- │в │цент- │в │за- │мм2 │го ка-│суммар-│каната │суммар- │каната
│раль- │слое │раль- │слоях│пол- │ │ната, │ное │в целом│ное всех│в целом
│ной │ │ной │ │нения│ │кг │всех │ │проволок│
├──────┼─────┼──────┼─────┼─────┤ │ │прово- │ │в канате│
│7 про-│42 │6 про-│108 │36 │ │ │лок в │ │ │
│волок │про- │волок │про- │про- │ │ │канате │ │ │
│ │во- │ │волок│волок│ │ │ │ │ │
│ │локи │ │ │ │ │ │ │ │ │
─────┴──────┴─────┴──────┴─────┴─────┴───────┴──────┴───────┴───────┴────────┴───────
7,8 0,32 0,30 0,55 0,50 0,22 27,54 253,0 - - - -
9,5 0,40 0,38 0,70 0,60 0,26 40,39 371,0 - - - -
11,5 0,50 0,45 0,80 0,70 0,30 55,17 506,5 - - - -
12,5 0,55 0,50 0,90 0,80 0,34 71,29 654,5 - - - -
14,0 0,60 0,55 1,00 0,90 0,38 89,46 821,0 - - - -
15,5 0,65 0,60 1,15 1,00 0,40 109,78 1005,0 - - - -
17,0 0,70 0,65 1,25 1,10 0,45 132,35 1210,0 - - - -
19,0 0,80 0,75 1,35 1,20 0,50 159,88 1465,0 219000 186000 235000 199000
20,5 0,85 0,80 1,45 1,30 0,55 186,90 1715,0 256000 217500 274500 233000
22,0 0,90 0,85 1,60 1,40 0,60 216,78 1990,0 297000 252000 316500 270000
23,5 0,95 0,90 1,70 1,50 0,65 248,10 2275,0 340000 288500 364500 309500
25,0 1,00 0,95 1,80 1,60 0,70 281,53 2580,0 386000 327500 413500 351000
27,0 1,10 1,00 1,90 1,70 0,75 317,69 2910,0 435500 369500 467000 396500
28,0 1,20 1,10 2,00 1,80 0,80 359,60 3290,0 493000 418500 528500 448500
31,0 1,30 1,20 2,20 2,00 0,85 439,31 4030,0 602500 512000 645500 548000
34,0 1,40 1,30 2,40 2,20 0,95 529,72 4860,0 726500 617000 778500 661500
37,0 1,50 1,40 2,60 2,40 1,00 625,74 5740,0 858500 729500 919500 781500
41,0 1,70 1,60 2,80 2,60 1,10 744,88 6835,0 1020000 866000 1090000 928500
44,0 1,80 1,70 3,10 2,80 1,20 864,16 7930,0 1185000 999500 1270000 1075000
47,0 1,90 1,80 3,30 3,00 1,30 989,23 9080,0 1355000 1145000 1450000 1225000
Продолжение
────────────────────────────────────┬───────┬───────┬───────────────────────────────────────────────
Диаметр, мм │Расчет-│Ориен- │ Маркировочная группа, Н/мм2 (кгс/мм2)
─────┬────────────┬─────────────────┤ная │тиро- ├───────────────┬────────────────┬──────────────
кана-│ проволоки │проволоки в пряди│площадь│вочная │ 1570 (160) │ 1670 (170) │ 1770 (180)
та │ сердечника │ │сечения│масса │ │ │
├──────┬─────┼─────┬─────┬─────┤всех │1000 м ├───────────────┴────────────────┴──────────────
│цент- │ в │цент-│ в │за- │прово- │смазан-│ Разрывное усилие, Н, не менее
│раль- │слое │раль-│слоях│пол- │лок, │ного │
│ной │ │ной │ │нения│мм2 │каната,│
├──────┼─────┼─────┼─────┼─────┤ │кг ├───────┬───────┬───────┬───────┬───────┬───────
│7 про-│42 │6 │108 │36 │ │ │сум- │каната │сум- │каната │сум- │каната
│волок │про- │про- │про- │про- │ │ │марное │в целом│марное │в целом│марное │в целом
│ │воло-│волок│волок│волок│ │ │всех │ │всех │ │всех │
│ │ки │ │ │ │ │ │прово- │ │прово- │ │прово- │
│ │ │ │ │ │ │ │лок в │ │лок в │ │лок в │
│ │ │ │ │ │ │ │канате │ │канате │ │канате │
─────┴──────┴─────┴─────┴─────┴─────┴───────┴───────┴───────┴───────┴───────┴───────┴───────┴───────
7,8 0,32 0,30 0,55 0,50 0,22 27,54 253,0 43150 36650 45850 38950 48550 40100
9,5 0,40 0,38 0,70 0,60 0,26 40,39 371,0 63300 53800 67250 57150 71200 59050
11,5 0,50 0,45 0,80 0,70 0,30 55,17 506,5 86500 73500 91900 75100 97300 80750
12,5 0,55 0,50 0,90 0,80 0,34 71,29 654,5 111500 94950 118500 100000 125500 103500
14,0 0,60 0,55 1,00 0,90 0,38 89,46 821,0 140000 119000 149000 126000 157500 130500
15,5 0,65 0,60 1,15 1,00 0,40 109,78 1005,0 172000 146000 182500 155000 193500 160000
17,0 0,70 0,65 1,25 1,10 0,45 132,35 1210,0 207500 175000 220000 186500 233000 193500
19,0 0,80 0,75 1,35 1,20 0,50 159,88 1465,0 250500 212500 266000 225500 282000 233500
20,5 0,85 0,80 1,45 1,30 0,55 186,90 1715,0 293000 248500 311000 264000 329500 272500
22,0 0,90 0,85 1,60 1,40 0,60 216,78 1990,0 339500 288500 361000 306500 382000 317000
23,5 0,95 0,90 1,70 1,50 0,65 248,10 2275,0 389000 330000 413000 350500 437500 363000
25,0 1,00 0,95 1,80 1,60 0,70 281,53 2580,0 441000 374500 469000 398000 496500 411500
27,0 1,10 1,00 1,90 1,70 0,75 317,69 2910,0 498000 422500 529000 448500 560000 464000
28,0 1,20 1,10 2,00 1,80 0,80 359,60 3290,0 563500 478500 599000 508000 634000 524500
31,0 1,30 1,20 2,20 2,00 0,85 439,31 4030,0 688500 585000 731500 621500 774500 642500
34,0 1,40 1,30 2,40 2,20 0,95 529,72 4860,0 830500 705500 882500 749500 934000 774500
┌───────────────
37,0 1,50 1,40 2,60 2,40 1,00 625,74 5740,0 981000 833000 1040000 882500 │1100000 914500
41,0 1,70 1,60 2,80 2,60 1,10 744,88 6835,0 1165000 989500 1240000 1050000│1310000 1085000
────────────────┘
44,0 1,80 1,70 3,10 2,80 1,20 864,16 7930,0 1355000 1145000 1435000 1220000 1520000 1260000
47,0 1,90 1,80 3,30 3,00 1,30 989,23 9080,0 1550000 1310000 1645000 1395000 1745000 1445000
Продолжение
───────────────────────────────────────┬───────┬──────┬──────────────────────────────────────────────
Диаметр, мм │Расчет-│Ориен-│ Маркировочная группа, Н/мм2 (кгс/мм2)
─────┬────────────┬────────────────────┤ная │тиро- ├────────────────┬───────────────┬─────────────
кана-│ проволоки │ проволоки в пряди │площадь│вочная│ 1860 (190) │ 1960 (200) │ 2060 (210)
та │ сердечника │ │сечения│масса │ │ │
├──────┬─────┼──────┬──────┬──────┤всех │1000 м├────────────────┴───────────────┴─────────────
│цент- │в │цент- │в │за- │прово- │сма- │ Разрывное усилие, Н, не менее
│раль- │слое │раль- │слоях │пол- │лок, │зан- │
│ной │ │ной │ │нения │мм2 │ного │
├──────┼─────┼──────┼──────┼──────┤ │кана- ├────────┬───────┬───────┬───────┬──────┬──────
│7 про-│42 │6 про-│108 │36 │ │та, кг│сум- │каната │сум- │каната │сум- │каната
│волок │про- │волок │про- │про- │ │ │марное │в целом│марное │в целом│марное│в це-
│ │воло-│ │волок │волок │ │ │всех │ │всех │ │всех │лом
│ │ки │ │ │ │ │ │проволок│ │прово- │ │прово-│
│ │ │ │ │ │ │ │в канате│ │лок в │ │лок в │
│ │ │ │ │ │ │ │ │ │канате │ │канате│
─────┴──────┴─────┴──────┴──────┴──────┴───────┴──────┴────────┴───────┴───────┴───────┴┬─────┴──────
7,8 0,32 0,30 0,55 0,50 0,22 27,54 253,0 51250 41950 53950 43650 │56650 45250
9,5 0,40 0,38 0,70 0,60 0,26 40,39 371,0 75200 61550 79150 64050 │83100 67400
11,5 0,50 0,45 0,80 0,70 0,30 55,17 506,5 102500 83900 108000 87300 │ - -
12,5 0,55 0,50 0,90 0,80 0,34 71,29 654,5 132500 108000 139500 112500 │ - -
14,0 0,60 0,55 1,00 0,90 0,38 89,46 821,0 166500 135500 175000 141500 │ - -
15,5 0,65 0,60 1,15 1,00 0,40 109,78 1005,0 204000 167000 215000 173500 │ - -
┌────────────────┘
17,0 0,70 0,65 1,25 1,10 0,45 132,35 1210,0 246000 201000 │259000 209500 - -
19,0 0,80 0,75 1,35 1,20 0,50 159,88 1465,0 297500 243500 │313000 253000 - -
─────────────────┘
20,5 0,85 0,80 1,45 1,30 0,55 186,90 1715,0 348000 285000 366000 296000 - -
22,0 0,90 0,85 1,60 1,40 0,60 216,78 1990,0 403500 320000 424500 343500 - -
23,5 0,95 0,90 1,70 1,50 0,65 248,10 2275,0 461500 378000 486000 393000 - -
25,0 1,00 0,95 1,80 1,60 0,70 281,53 2580,0 524000 429000 551500 446500 - -
27,0 1,10 1,00 1,90 1,70 0,75 317,69 2910,0 591500 484000 622500 503500 - -
28,0 1,20 1,10 2,00 1,80 0,80 359,60 3290,0 669500 547500 704500 569500 - -
31,0 1,30 1,20 2,20 2,00 0,85 439,31 4030,0 817500 670000 861000 697000 - -
34,0 1,40 1,30 2,40 2,20 0,95 529,72 4860,0 986000 807500 1035000 837000 - -
37,0 1,50 1,40 2,60 2,40 1,00 625,74 5740,0 1165000 952000 1225000 989500 - -
41,0 1,70 1,50 2,80 2,60 1,10 744,88 6835,0 1385000 1135000 1455000 1175000 - -
44,0 1,80 1,70 3,10 2,80 1,20 864,16 7930,0 1605000 1310000 1690000 1365000 - -
47,0 1,90 1,80 3,30 3,00 1,30 989,23 9080,0 18400000 1500000 1935000 1560000 - -
Примечания. 1. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. Канаты из оцинкованной проволоки групп Ж и ОЖ диаметрами 44,0 и 47,5 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 31,0 - 47,5 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 31,0 - 41,0 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 20,5 - 34,0 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2), 11,5 - 15,5 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
2. Диаметры канатов более 10 мм округлены до целых чисел или до 0,5 мм.
2, 3. (Измененная редакция, Изм. N 1, 2).
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
