Название документа
"ГОСТ 2.757-81*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем"
(введен в действие Постановлением Госстандарта СССР от 31.03.1981 N 1698)
(ред. от 01.03.1994)

"ГОСТ 2.757-81*. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы коммутационного поля коммутационных систем"
(введен в действие Постановлением Госстандарта СССР от 31.03.1981 N 1698)
(ред. от 01.03.1994)


Содержание


Введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 31 марта 1981 г. N 1698
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.
ЭЛЕМЕНТЫ КОММУТАЦИОННОГО ПОЛЯ КОММУТАЦИОННЫХ СИСТЕМ
Unified system for design documentation.
Graphic designations in diagrams. Commutational
field elements of commutational systems
ГОСТ 2.757-81*
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1994 г.)
Группа Т52
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. N 1698 срок введения установлен
с 1 июля 1981 года
Издание (октябрь 2000 г.) с Изменением N 1, утвержденным в марте 1994 г. (ИУС 5-94).
1. Настоящий стандарт устанавливает условные графические обозначения элементов коммутационного поля коммутационных систем на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 1).
2. Обозначения элементов коммутационного поля приведены в таблице.
Примеры применения в схемах обозначений элементов коммутационного поля (см. Приложение).
Наименование
Обозначение
1. Звено коммутации
2. Звено коммутации с изображением входов и выходов:
общее обозначение
с X входами и Y выходами
содержащее Z групп, каждая имеющая X входов и Y выходов
3. Звено коммутации с одной группой входов и любым числом групп выходов:
общее обозначение
с определенным числом входов и выходов в группах, например, 10 входов, 7 выходов в первой группе и 8 выходов во второй группе
4. Звено коммутации с любым числом групп входов и выходов:
общее обозначение
с определенным числом групп входов и групп выходов, например, числом групп входов 2, числом входов в каждой группе 10 и 20; числом групп выходов 3 и числом выходов в каждой группе 6, 7, 8
5. Звено коммутации с любым числом групп входов с линиями двустороннего действия в каждой и любым числом групп выходов с исходящими и входящими линиями одностороннего действия
6. Маркируемая коммутационная ступень (вход и выход обозначают точками):
с одним звеном коммутации
с двумя звеньями коммутации
с тремя звеньями коммутации
смешанная, с одним, двумя и тремя звеньями коммутации

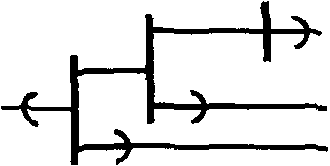

7. Ступень искания:
с одним звеном коммутации
смешанная, с одним, двумя и тремя звеньями коммутации
Коммутационный каскад, содержащий три соединительных каскада
8. m пространственно-разделенных цепей
9. Многоканальная система передач с временным разделением каналов (n - количество многоканальных систем передач с X временными каналами каждая)
10. Временной канал с номером Y
(Измененная редакция, Изм. N 1).
Приложение
Справочное
ПРИМЕРЫ ЭЛЕКТРИЧЕСКИХ СТРУКТУРНЫХ СХЕМ
КОММУТАЦИОННЫХ СИСТЕМ

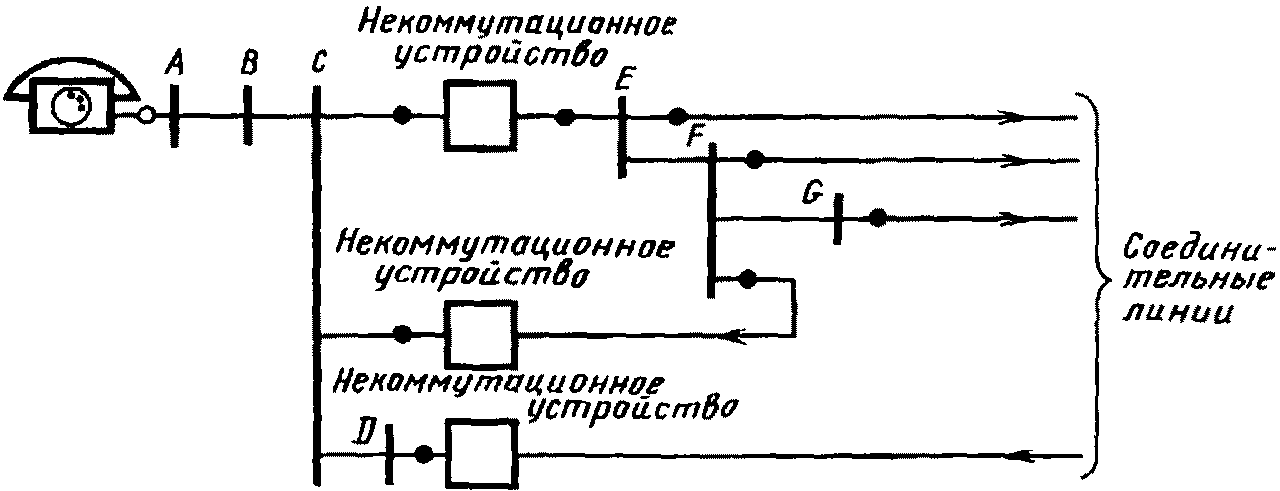

Пример 1.
Система коммутационная, содержащая две маркируемые коммутационные ступени ABC или ABCD и E, EF или EFG, соединенные через некоммутационное устройство.
Соединения осуществляются следующим образом:
входящие - через DCBA;
внутристанционные - через ABC, EF и CBA;
исходящие - через ABC и либо E, либо EF, либо EFG.

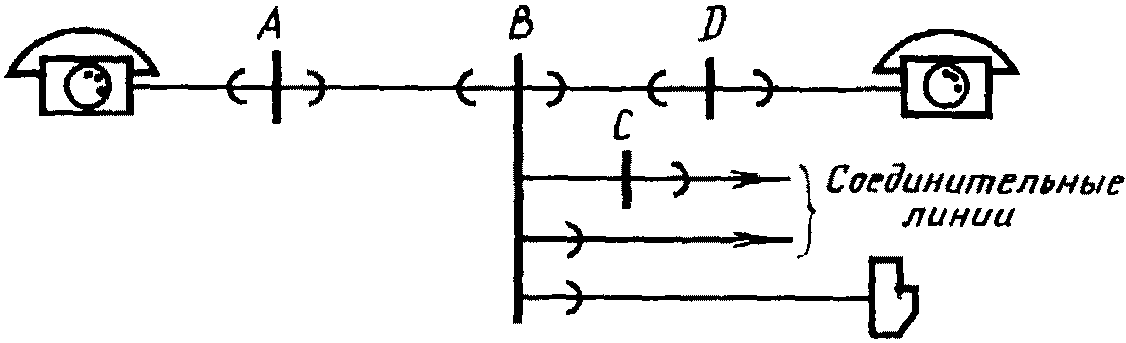

Пример 2.
Система коммутационная с тремя ступенями искания.
A - ступень предварительного искания; B или BC - ступень
группового искания; D - ступень линейного искания
Пример 3.
Многоканальная система передач с временным разделением каналов, в которой 1000 абонентских линий разделены следующим образом:
четыре группы по 250 линий;
50 временных каналов;
8 распределителей временных каналов, общих для всей системы.
Соединения между абонентами разных групп осуществляют через три звена коммутации ABC.
Соединения между абонентами внутри одной группы осуществляют через шесть звеньев коммутации: ABC - распределитель временных каналов CBA.
Внешние соединения осуществляют через три звена коммутации:
ABD - исходящие;
EBA - входящие.
