МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ
РАЗРЯДНИКИ; ПРЕДОХРАНИТЕЛИ
Unified system for design documentation. Graphic
identifications in schemes. Yaps, arresters and vases
ГОСТ 2.727-68
Список изменяющих документов (в ред. Изменения N 1, утв. в декабре 1980 г., Изменения N 2, утв. в октябре 1993 г.) |
Группа Т52
МКС 01.080.40
Дата введения
1 января 1971 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.1968 N 1289.
3. Взамен ГОСТ 7624-62 в части разд. 7.
4. Издание (февраль 2005 г.) с Изменениями N 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94).
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.
(Измененная редакция, Изм. N 1, 2).
1. Обозначения элементов электровакуумных приборов - по ГОСТ 2.731-81.
2. Обозначения защитных и испытательных разрядников приведены в табл. 1.
Таблица 1

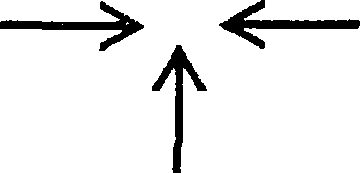

Наименование | Обозначение |
1. Промежуток искровой: | |
а) двухэлектродный. Общее обозначение |  |
б) двухэлектродный симметричный |  |
в) трехэлектродный |  |
2. Разрядник. Общее обозначение. |  |
Примечание. Если необходимо уточнить тип разрядника, то применяют следующие обозначения: | |
а) разрядник трубчатый |  |
б) разрядники вентильный и магнитовентильный |  |
в) разрядник шаровой |  |
г) разрядник роговой |  |
д) разрядник угольный |  |
е) разрядник электрохимический |  |
Примечание к пп. в - е. Допускается обозначения заключать в прямоугольник. | |
ж) разрядник вакуумный |  |
з) разрядник двухэлектродный ионный с газовым наполнением |  |
и) разрядник ионный управляемый |  |
к) разрядник шаровой с зажигающим электродом |  |
л) разрядник симметричный с газовым наполнением |  |
м) разрядник трехэлектродный с газовым наполнением |  |
3. Обозначения высокочастотных разрядников приведены в табл. 2.
Таблица 2
Наименование | Обозначение |
1. Разрядник узкополосный: | |
а) с внешним резонатором |  |
б) с внутренним резонатором |  |
Примечание. При обозначении перенастраиваемого разрядника обозначение настройки (стрелку) указывают на изображении того элемента, которым осуществляется настройка, например: | |

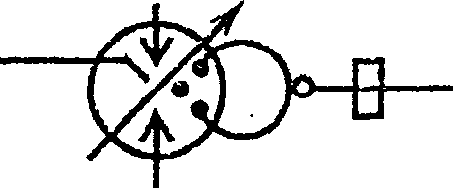

перестройка осуществляется изменением размера разрядного промежутка разрядника |  |
перестройка осуществляется резонатором |  |
2. Включение узкополосного разрядника в волновод: | |

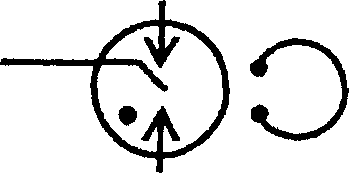

а) связь через отверстие связи |  |
б) связь через петлю связи |  |
3. Разрядник широкополосный: | |

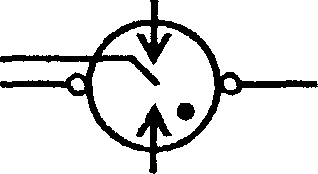

а) защиты приемника |  |
б) блокировка передатчика |  |
в) предварительной защиты приемника |  |
4. Разрядник сдвоенный: | |
а) защиты приемника |  |
б) блокировки передатчика |  |
2, 3. (Измененная редакция, Изм. N 1).
4. Обозначения предохранителей приведены в табл. 3.
(Измененная редакция, Изм. N 2).
Таблица 3
Наименование | Обозначение |
1. Предохранитель пробивной |  |
2. Предохранитель плавкий Общее обозначение |  |
Примечание. Допускается в обозначении предохранителя указывать утолщенной линией сторону, которая остается под напряжением. |  |
3. Предохранитель плавкий: | |
а) инерционно-плавкий |  |
б) тугоплавкий |  |
в) быстродействующий |  |
4. Катушка термическая (предохранительная) |  |
5. Предохранитель с сигнализирующим устройством: | |
а) с самостоятельной цепью сигнализации |  |
б) с общей цепью сигнализации |  |
в) без указания цепи сигнализации |  |
6. Выключатель-предохранитель |  |
7. Разъединитель-предохранитель |  |
8. Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия |  |
9. Выключатель-разъединитель (с плавким предохранителем) |  |
10. Предохранитель плавкий ударного действия | |
а) общее обозначение |  |
б) с трехвыводным контактом сигнализации |  |
в) с самостоятельной схемой сигнализации |  |
