МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ
МАШИНЫ ЭЛЕКТРИЧЕСКИЕ
Unified system for design documentation.
Graphic identifications in schemes. Electric machinery
ГОСТ 2.722-68*
Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1981 г., Изменения N 2, утв. в июле 1991 г., Изменения N 3, утв. в марте 1994 г.) |
Группа Т52
Взамен ГОСТ 7624-62
в части разд. 4
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен
с 1 января 1971 года
Издание (февраль 2002 г.) с Изменениями N 1, 2, 3, утвержденными в марте 1981 г., июле 1991 г., марте 1994 г. (ИУС 6-81, 10-91, 5-94).
1а. Настоящий стандарт устанавливает условные графические обозначения вращающихся электрических машин на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
(Измененная редакция. Изм. N 1, 3).
1. Устанавливаются три способа построения условных графических обозначений электрических машин:
упрощенный однолинейный;
упрощенный многолинейный (форма I);
развернутый (форма II).
2. В упрощенных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.721-74.
В настоящем стандарте примеры упрощенных однолинейных обозначений машин не приведены.
3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).

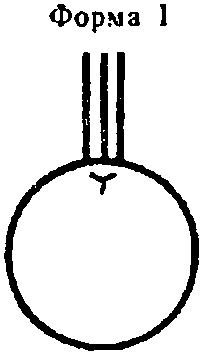

Черт. 1

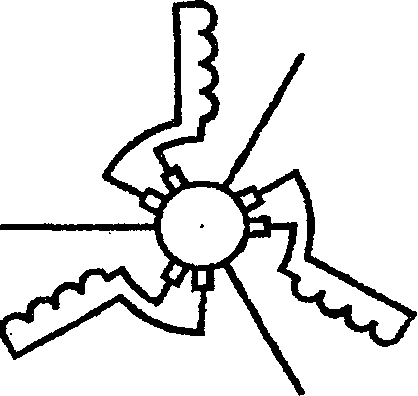

4. В развернутых обозначениях обмотки статора изображают в виде цепочек полуокружностей, а обмотки ротора - в виде окружности (и наоборот).
Взаимное расположение обмоток изображают:
а) в машинах переменного тока и универсальных - с учетом (черт. 2) или без учета (черт. 3) сдвига фаз.
Черт. 2
б) в машинах постоянного тока - с учетом (черт. 4) или без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.
Черт. 4
5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, отражающие сдвиг фаз в обмотке; в примерах машин постоянного тока - без учета направления магнитного поля.
6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.
В примерах построения условных графических обозначений машин выводы обмоток показаны:
а) в машинах переменного тока: выводы обмоток статора - вверх, обмоток ротора - вниз;
б) в машинах постоянного тока выводы всех обмоток показаны вверх.
Допускается указывать дополнительные сведения (обозначения соединений обмоток, числовые данные и т.д.)
(Измененная редакция, Изм. N 1).
7. Обозначения элементов электрических машин приведены в табл. 1.
Таблица 1

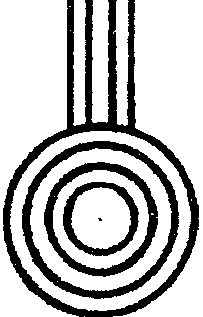

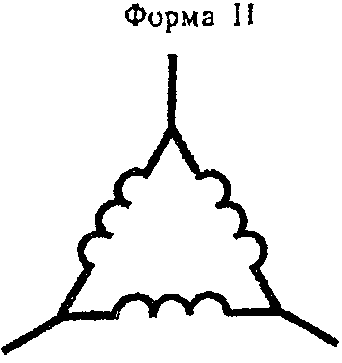

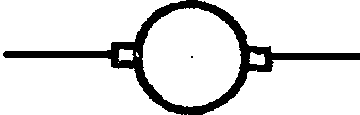

Наименование | Обозначение | |
1. Обмотка компенсационная |  | |
1а. Обмотка вспомогательного полюса |  | |
2. Обмотка статора (каждой фазы) машины переменного тока, обмотка последовательного возбуждения машины постоянного тока |  | |
3. Обмотка параллельного возбуждения машины постоянного тока, обмотка независимого возбуждения |  | |
4. Статор, обмотка статора. Общее обозначение |  | |
Примечание. Если необходимо указать, что на статоре имеются две самостоятельные трехфазные обмотки, используют следующее обозначение. |  | |
5. Статор с трехфазной обмоткой: | ||
а) соединенной в треугольник |  |  |
б) соединенной в звезду |  |  |
6. Ротор. Общее обозначение |  | |
7. Ротор без обмотки: | ||
а) полый немагнитный или ферромагнитный |  | |
б) с явно выраженными полюсами (явнополюсный) с прорезями по окружности |  | |
в) явнополюсный с постоянными магнитами |  | |
8. Ротор с распределенной обмоткой: | ||
а) трехфазной, соединенной в звезду |  | |
б) трехфазной, соединенной в треугольник |  | |
в) однофазной или постоянного тока |  | |
г) короткозамкнутой |  | |
д) с двумя распределенными самостоятельными обмотками |  | |
9. Ротор внешний с короткозамкнутой распределенной обмоткой (например, двигателя-гироскопа) |  | |
10. Ротор явнополюсный с сосредоточенной обмоткой возбуждения |  | |
11. Ротор явнополюсный с сосредоточенной обмоткой возбуждения и с распределенной короткозамкнутой успокоительной или пусковой обмоткой |  | |
12. Ротор с обмоткой, коллектором и щетками |  | |
12а. Ротор со щетками на контактных кольцах |  | |
Примечание к пп. 12 и 12а. Щетки изображают только при необходимости. | ||
13. Машина электрическая. Общее обозначение. | ||
Примечание. Внутри окружности допускается указывать следующие данные: | ||
а) род машин (генератор - G, двигатель - M, генератор синхронный - GS, двигатель синхронный - MS, сельсин - ZZ, преобразователь - C); |  | |
б) род тока, число фаз или вид соединения обмоток в соответствии с требованиями ГОСТ 2.750-68 | ||
Например: | ||

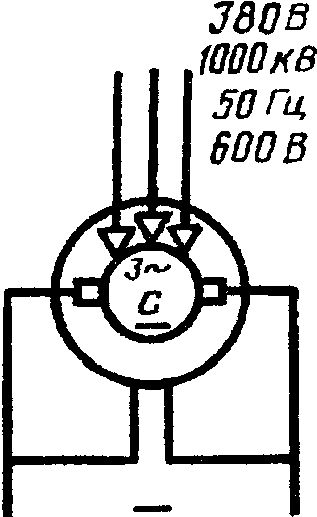

генератор трехфазный |  | |

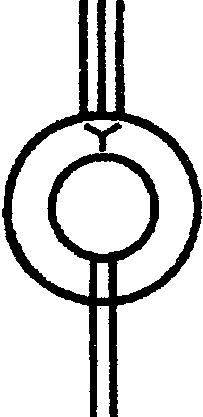

двигатель трехфазный с соединением обмоток статора в звезду |  | |

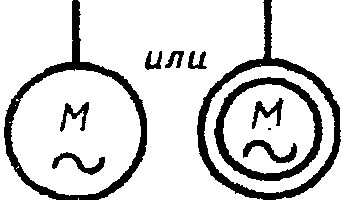

машина, которая может работать как генератор и как двигатель |  | |
двигатель линейный, общее обозначение |  | |
двигатель шаговый, общее обозначение |  | |
генератор с ручным управлением |  | |

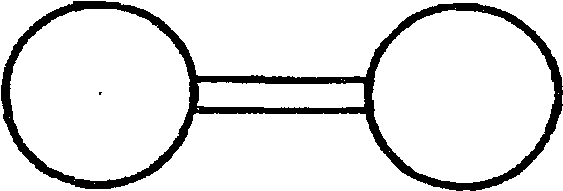

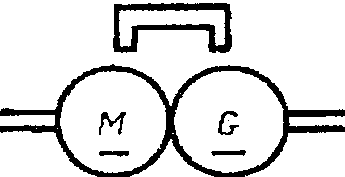

14. Машины, связанные механически |  | |
(Измененная редакция, Изм. N 1, 3).
8. Примеры построения обозначений электрических машин приведены в табл. 2.
Таблица 2

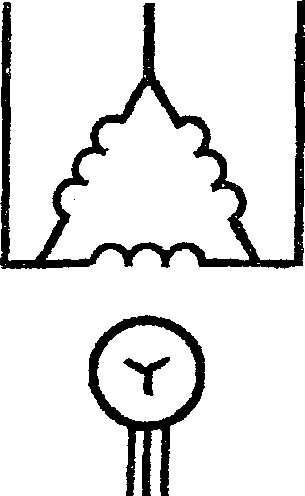

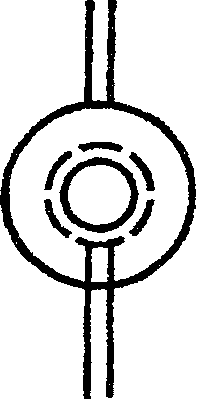

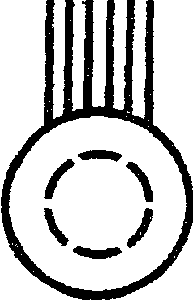

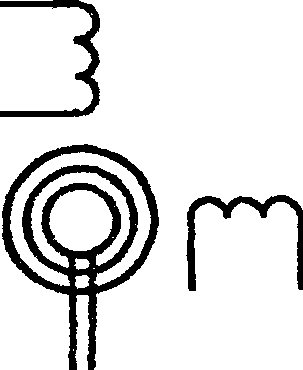

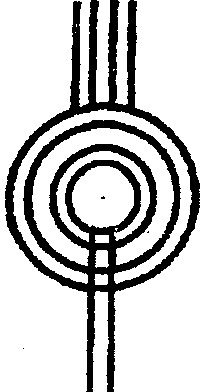

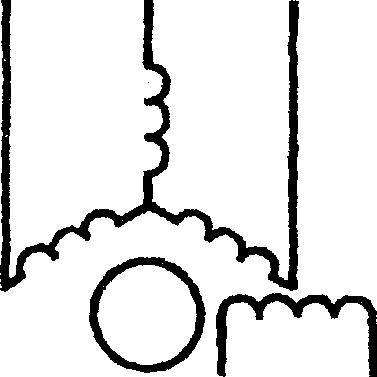

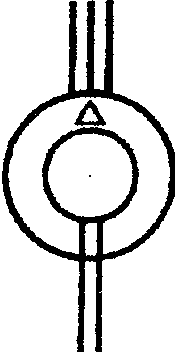

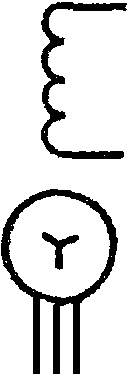

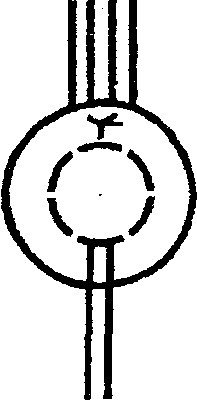

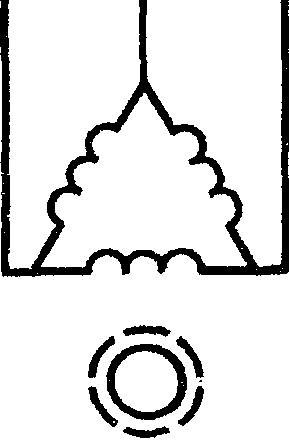

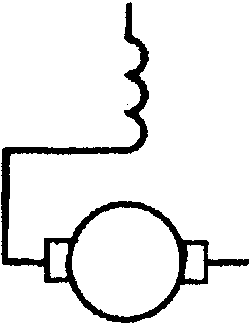

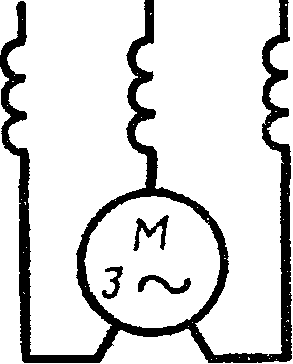

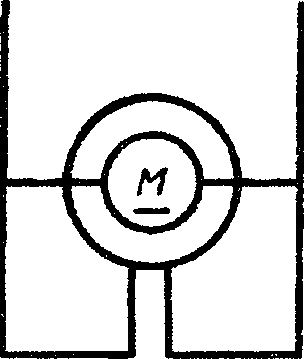

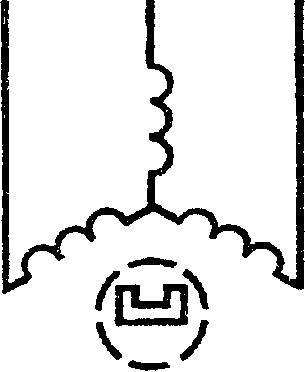

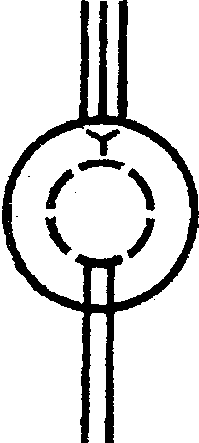

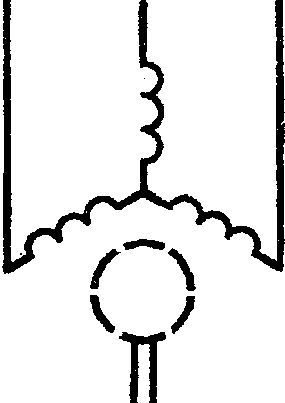

Наименование | Обозначение | |
форма I | форма II | |
1. Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду; обмотка статора соединена: | ||
а) в треугольник |  |  |
б) в звезду с выведенной нейтральной (средней) точкой |  |  |
2. Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором |  |  |
3. Машина асинхронная с переключением обмотки статора на два числа полюсов с короткозамкнутым ротором. Переключение обмотки статора: | ||
а) со звезды на звезду с двумя параллельными ветвями |  |  |
б) с треугольника на звезду с двумя параллельными ветвями |  |  |
4. Машина асинхронная трехфазная с внешним ротором; обмотка статора соединена в звезду |  |  |
5. Машина асинхронная двухфазная: | ||
а) с короткозамкнутым ротором |  |  |
б) с полым немагнитным ротором и неподвижным ферромагнитным сердечником |  |  |
6. Машина асинхронная двухфазная с тремя обмотками и полым немагнитным ротором; одна из обмоток расположена на неподвижном сердечнике. |  |  |
Примечание. Назначение обмоток (пусковая, управления или тахометрическая) допускается обозначать соответствующими буквами. | ||
7. Машина синхронная трехфазная явнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в звезду с выведенной нейтральной (средней) точкой |  |  |
8. Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник |  |  |
9. Машина синхронная трехфазная явнополюсная с обмоткой возбуждения и с пусковой короткозамкнутой обмоткой на роторе; обмотка статора соединена в звезду |  |  |
10. Машина синхронная трехфазная с возбуждением от постоянных магнитов; обмотка статора соединена в звезду |  |  |
11. Машина синхронная однофазная явнополюсная с обмоткой возбуждения и успокоительной или пусковой обмоткой на роторе |  |  |
12. Машина синхронная трехфазная явнополюсная без обмотки возбуждения с пусковой короткозамкнутой обмоткой на роторе (реактивный синхронный двигатель); обмотка статора соединена в треугольник |  |  |
13. Машина индукторная (генератор повышенной частоты) с двумя обмотками переменного тока и одной обмоткой постоянного тока на статоре |  |  |
14. Машина постоянного тока с независимым возбуждением |  |  |
15. Машина постоянного тока с последовательным возбуждением |  |  |
16. Машина постоянного тока с параллельным возбуждением |  |  |
17. Машина постоянного тока со смешанным возбуждением |  |  |
18. Машина постоянного тока с возбуждением от постоянных магнитов |  | - |
19. Двигатель асинхронный с фазным ротором. Общее обозначение |  | - |
20. Двигатель асинхронный с короткозамкнутым ротором. Общее обозначение |  | - |
21. Двигатель асинхронный трехфазный, соединенный в треугольник, с короткозамкнутым ротором |  | - |
21а. Двигатель асинхронный трехфазный со статором, соединенным звездой, с автоматическими пускателями в роторе |  | - |
22. Двигатель асинхронный однофазный с короткозамкнутым ротором |  | - |
23. Двигатель асинхронный однофазный с расщепленными полюсами с короткозамкнутым ротором |  |  |
24. Двигатель асинхронный однофазный с короткозамкнутым ротором, с выводами для вспомогательной фазы |  | - |
24а. Двигатель асинхронный трехфазный линейный с односторонним направлением вращения |  | - |
25. Двигатель гистерезисный; обмотка статора соединена в звезду |  |  |

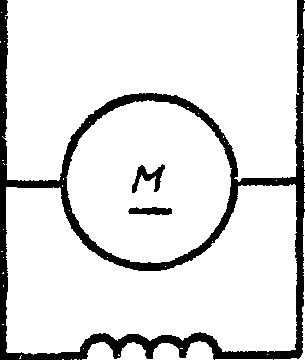

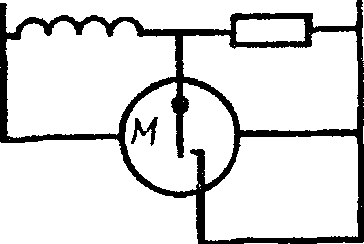

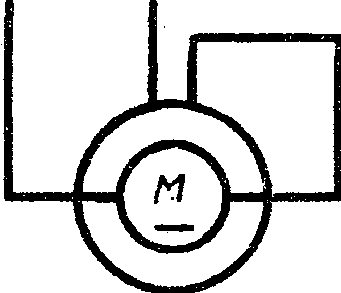

26. Двигатель постоянного тока реверсивный с двумя последовательными обмотками возбуждения |  |  |
27. Двигатель постоянного тока с параллельным возбуждением и центробежным вибрационным стабилизатором скорости вращения. | - |  |
Примечания. 1. В зависимости от типа стабилизатора контакт может быть замыкающим или размыкающим. 2. Если необходимо показать способ включения стабилизатора скорости вращения, его контакты включают в соответствующую цепь двигателя, например, включение вибрационного стабилизатора скорости вращения в цепь возбуждения параллельно добавочному сопротивлению. | - |  |
28. Двигатель постоянного тока с возбуждением от постоянных магнитов и центробежным вибрационным стабилизатором скорости вращения |  | - |
29. Двигатель коллекторный трехфазный последовательного возбуждения |  |  |
30. Двигатель коллекторный трехфазный последовательного возбуждения с регулированием скорости вращения передвижением щеток | - |  |
31. Двигатель коллекторный трехфазный параллельного возбуждения с питанием через ротор с двойным рядом щеток. Две окружности, соединенные короткими параллельными линиями, изображают две обмотки одного и того же ротора |  |  |
32. Двигатель коллекторный трехфазный параллельного возбуждения с питанием в ротор с регулированием скорости вращения передвижением щеток | - |  |
33. Двигатель коллекторный однофазный репульсионный |  |  |
34. Двигатель коллекторный однофазный последовательного возбуждения |  |  |
35. Генератор (GS) или двигатель (MS) синхронный трехфазный, оба конца каждой фазы выведены |  |  |
или | ||
 |  | |
36. Генератор (GS) или двигатель (MS) синхронный трехфазный с обмотками, соединенными в звезду, с выведенной нейтралью |  |  |

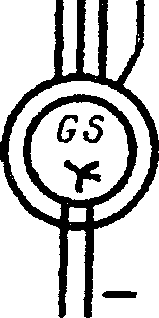

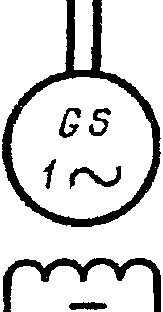

36а. Генератор переменного тока синхронный трехфазный с постоянным магнитом |  | - |
37. Генератор (GS) или двигатель (MS) синхронный однофазный |  |  |

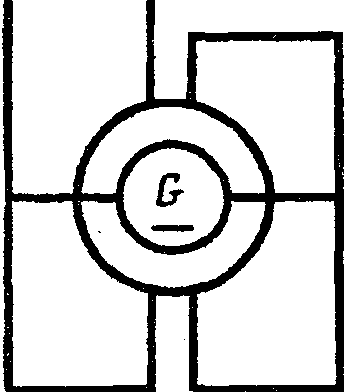

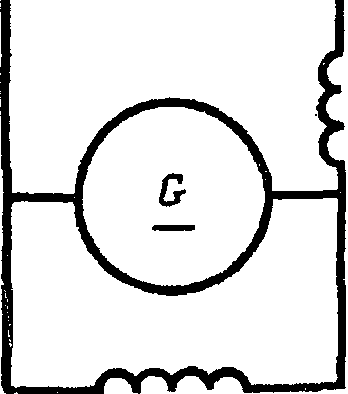

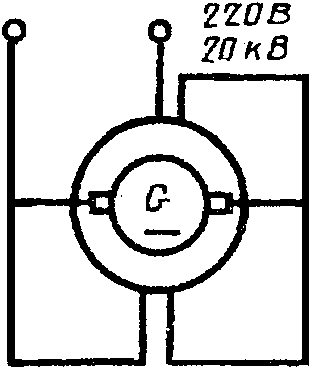

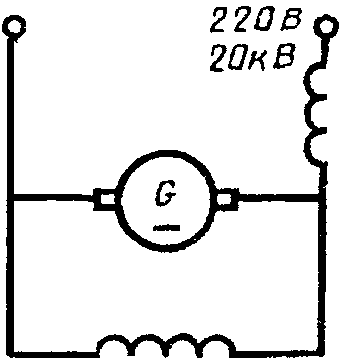

38. Генератор постоянного тока с двумя выводами, со смешанным возбуждением, с указанием зажимов, щеток и числовых данных, например, 220 В, 20 кВ |  |  |

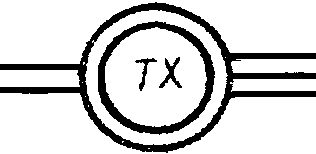

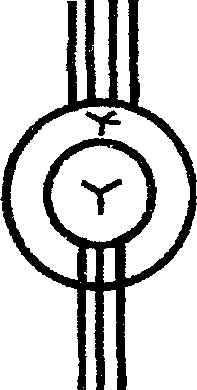

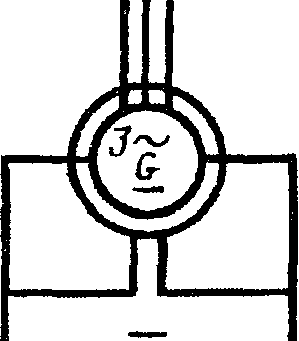

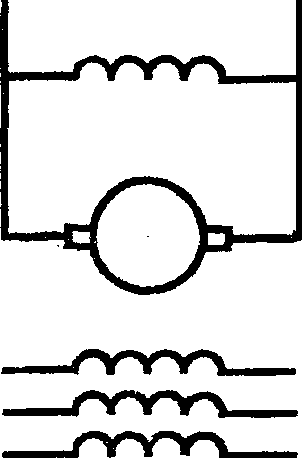

39. Сельсин. Общее обозначение. Для конкретных типов сельсинов в обозначение на месте знаков ZZ вписывают соответствующий квалифицирующий символ. Первая буква символа означает: C - управление; T - угол поворота; R - решающее устройство. Вторая буква означает: D - дифференциальный; R - приемник; T - преобразователь; X - датчик; B - с поворотной статорной обмоткой. |  | - |
Например, сельсин-датчик угла поворота |  | - |
40. Сельсин-датчик, сельсин-приемник контактные (с контактными кольцами) однофазные: | ||
а) с обмоткой возбуждения на статоре и обмоткой синхронизации на роторе, соединенной в звезду |  |  |
б) с обмоткой возбуждения на явнополюсном роторе и обмоткой синхронизации на статоре, соединенной в звезду |  |  |
в) с распределенной обмоткой возбуждения на роторе и обмоткой синхронизации на статоре, соединенной в звезду |  |  |
41. Сельсин дифференциальный контактный (с контактными кольцами) с обмотками статора и ротора, соединенными в звезду |  |  |
42. Сельсин-датчик, сельсин-приемник бесконтактные (без контактных колец) с обмоткой статора, соединенной в звезду |  |  |
43. Преобразователь электромашинный постоянного тока с двумя независимыми обмотками на роторе | - |  |
44. Преобразователь вращающийся постоянного тока в постоянный с общим постоянным магнитным полем (вращающийся трансформатор постоянного тока) |  | - |
45. Преобразователь вращающийся постоянного тока в постоянный, с общей обмоткой магнитного поля | - |  |
46. Преобразователь одноякорный постоянно-переменного тока трехфазный |  |  |
47. Преобразователь синхронный трехфазный с параллельным возбуждением, с указанием зажимов, щеток и числовых данных, например, 600 В, 1000 кВ, 50 Гц |  |  |
48. Трансформатор вращающийся, фазовращатель (обозначение соединения обмоток статора и ротора между собой производится в зависимости от назначения машины) | По ГОСТ 2.723-68 | |
49. Автотрансформатор трехфазный поворотный (потенциал-регулятор) | По ГОСТ 2.723-68 | |
50. Трансформатор трехфазный поворотный (фазорегулятор) | По ГОСТ 2.723-68 | |
51. Усилитель электромашинный с поперечным потоком и несколькими обмотками управления (например, простейший с тремя обмотками) | - |  |
52. Усилитель электромашинный с продольным потоком и несколькими обмотками управления (например, простейший с тремя обмотками) | - |  |

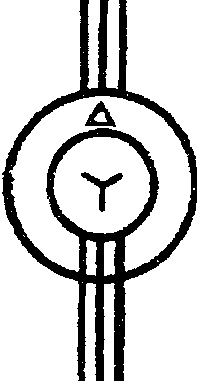

53. Агрегат, состоящий из асинхронного трехфазного двигателя с короткозамкнутым ротором и преобразователя частоты (например, 50/200 Гц); обмотки статора двигателя и ротора преобразователя соединены в звезду, обмотка статора преобразователя - в треугольник |  | - |

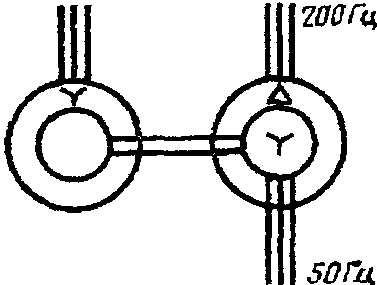

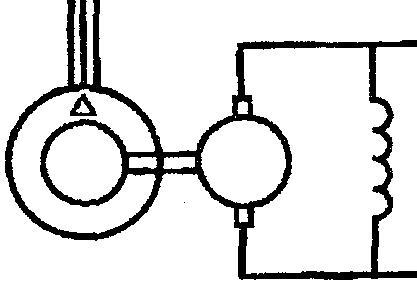

54. Агрегат, состоящий из асинхронного трехфазного двигателя с короткозамкнутым ротором и генератора постоянного тока с параллельным возбуждением; обмотка статора двигателя соединена в треугольник | - |  |
(Измененная редакция, Изм. N 1, 2, 3).
9. Размеры основных элементов условных графических обозначений приведены в табл. 3.
Таблица 3
Наименование | Обозначение |

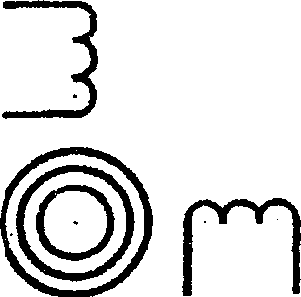

1. Обмотка |  |
2. Статор |  |
3. Ротор |  |
4. Щетка: |  |
на контактном кольце | |
на коллекторе |  |
(Введен дополнительно, Изм. N 1).
