Утвержден и введен в действие

Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. N 303

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕХОДНЫЕ С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ

Flare reducing fittings with inside cone. Construction

ГОСТ 28941.3-91

Группа Г18

МКС 23.040.60;

ОКП 41 9311

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 303

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.

ГОСТ 15763-91

3; 4

5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на переходные с внутренним конусом соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 2, 4 являются обязательными, другие - рекомендуемыми.

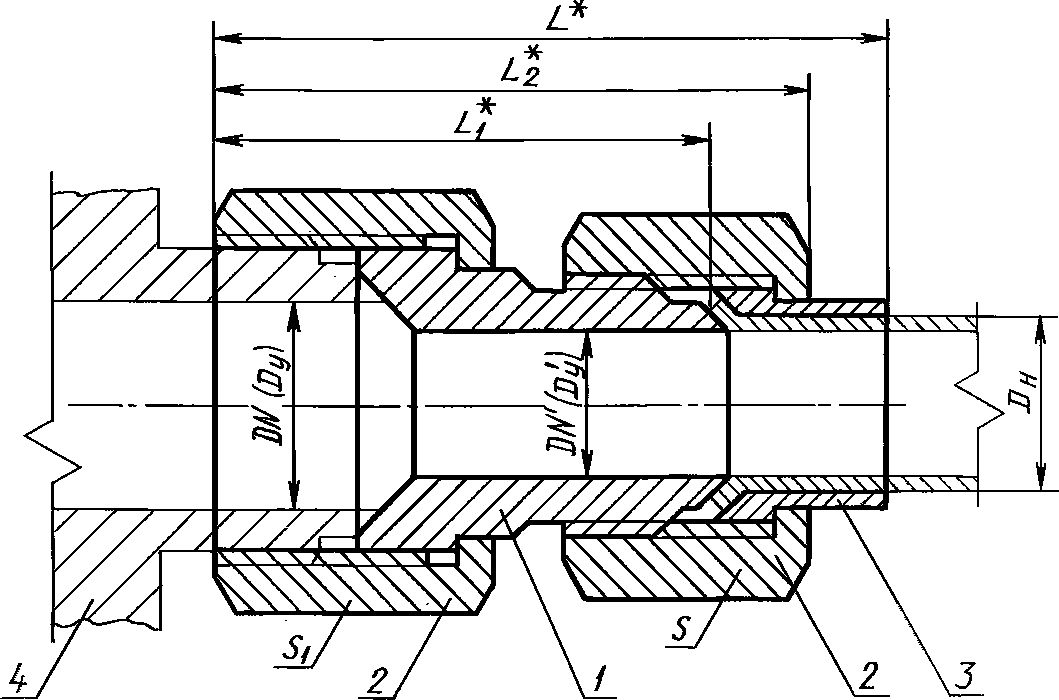

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

--------------------------------

<*> Размеры для справок.

1 - штуцер по ГОСТ 28941.15; 2 - накидная гайка

по ГОСТ 28941.26; 3 - ниппель по ГОСТ 28941.27;

4 - присоединительный конец корпусной детали

под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа	D_н	DN x DN' (D_у) x (D'_у)	L	L₁	L₂	Размеры под ключ		Масса 1000 шт., кг
						S	S₁
2	6	10 x 4	46	36	42	14	22	63,0
	10	12 x 8	55	43	50	19	27	117,6
	12	15 x 10		45		22	32	160,0
	(14)	20 x 12	65	50	60	27	36	249,2
	15							248,4
	22	25 x 20	75	55	66	36	41	361,0
	28	32 x 25	81	61	71	41	50	483,0
	(34)	40 x 32	86	63	76	50	60	803,0
	35							800,7

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с D_н = 10 мм:

Соединение 2-10-ГОСТ 28941.3-91

2. Развальцованные концы труб - по ГОСТ 28941.12.

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.

3. Значение номинального (условного) давления для соединения группы 2 - по ГОСТ 15763 (приложение 3).

4. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
