МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

КОЛЬЦА УПЛОТНИТЕЛЬНЫЕ

КОНСТРУКЦИЯ

Flare fittings. O-rings. Construction

ГОСТ 28941.28-91

Группа Г18

МКС 23.040.60

ОКП 41 9362

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 304

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.

ГОСТ 15763-91

2; 3

5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на уплотнительные кольца для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 3 являются обязательными, другие - рекомендуемыми.

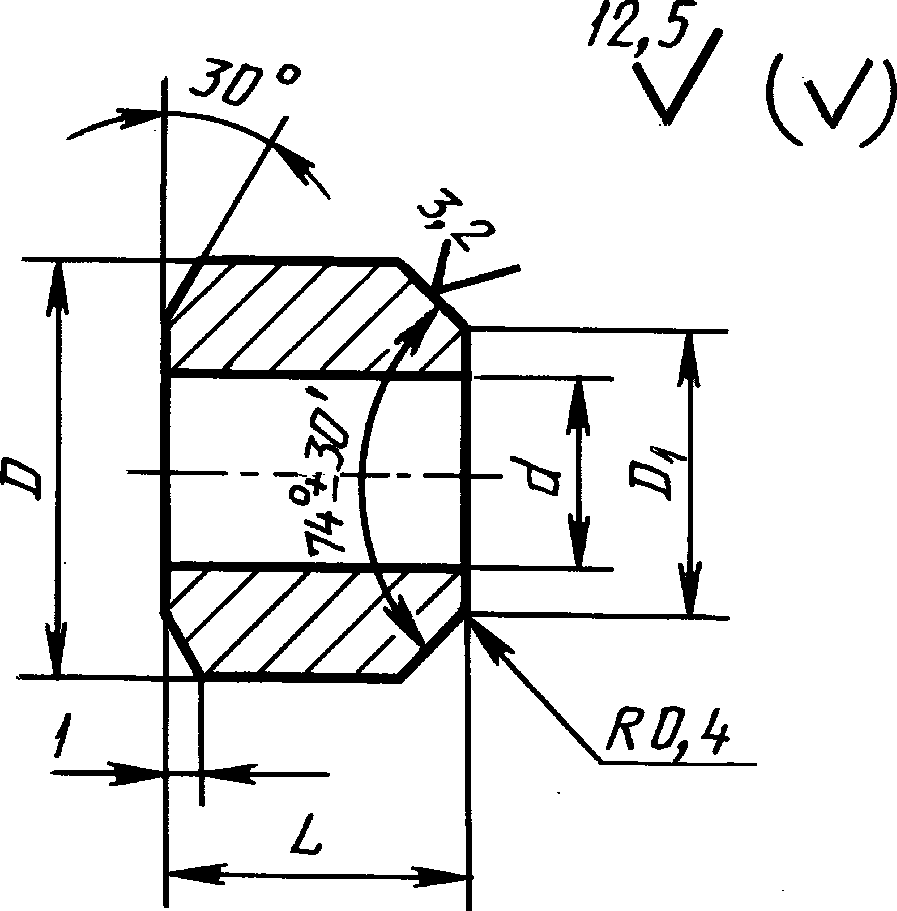

1. Конструкция и размеры уплотнительных колец должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Группа	D_н <*>	DN <*> (D_у)	d	D -0,1	D₁ -0,2	L	Масса 1000 шт., кг
Группа	D_н <*>	DN <*> (D_у)	d	D -0,1	D₁ -0,2	L	медных	стальных
2	4	3	2,7	8,8	3,6	7	2,9	2,5
	6	4	4,0	10,2	4,9	8	4,3	3,8
	8	6	5,5	12,2	6,6	9	6,6	5,7
	10	8	7,5	14,2	8,8	10	9,2	8,1
	12	10	9,5	16,2	10,8	11	12,1	10,6

--------------------------------

<*> D_н - наружный диаметр трубы; DN (D_у) - условный проход (номинальный размер).

Примечания:

1. Обозначение, приведенное в скобках, непредпочтительно.

2. Масса указана для справок.

Пример условного обозначения кольца группы 2 с D_н = 10 мм:

Кольцо 2-10-ГОСТ 28941.28-91

ИС МЕГАНОРМ: примечание.

Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.

2. Значение номинального (условного) давления для уплотнительных колец группы 2 - по ГОСТ 15763 (приложение 3).

3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
