"ГОСТ 28941.25-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Пробки глухие. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)


"ГОСТ 28941.25-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Пробки глухие. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)

Утвержден и введен в действие
Постановлением
Государственного Комитета СССР
по управлению качеством
продукции и стандартам
от 21 марта 1991 г. N 304
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ
ПРОБКИ ГЛУХИЕ
КОНСТРУКЦИЯ
Flare fittings. Snuggle plugs. Construction
ГОСТ 28941.25-91
Группа Г18
МКС 23.040.60
ОКП 41 9362
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 304
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
2; 3
ГОСТ 22525-77
1
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
Настоящий стандарт распространяется на глухие пробки для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1, 3 являются обязательными, другие - рекомендуемыми.

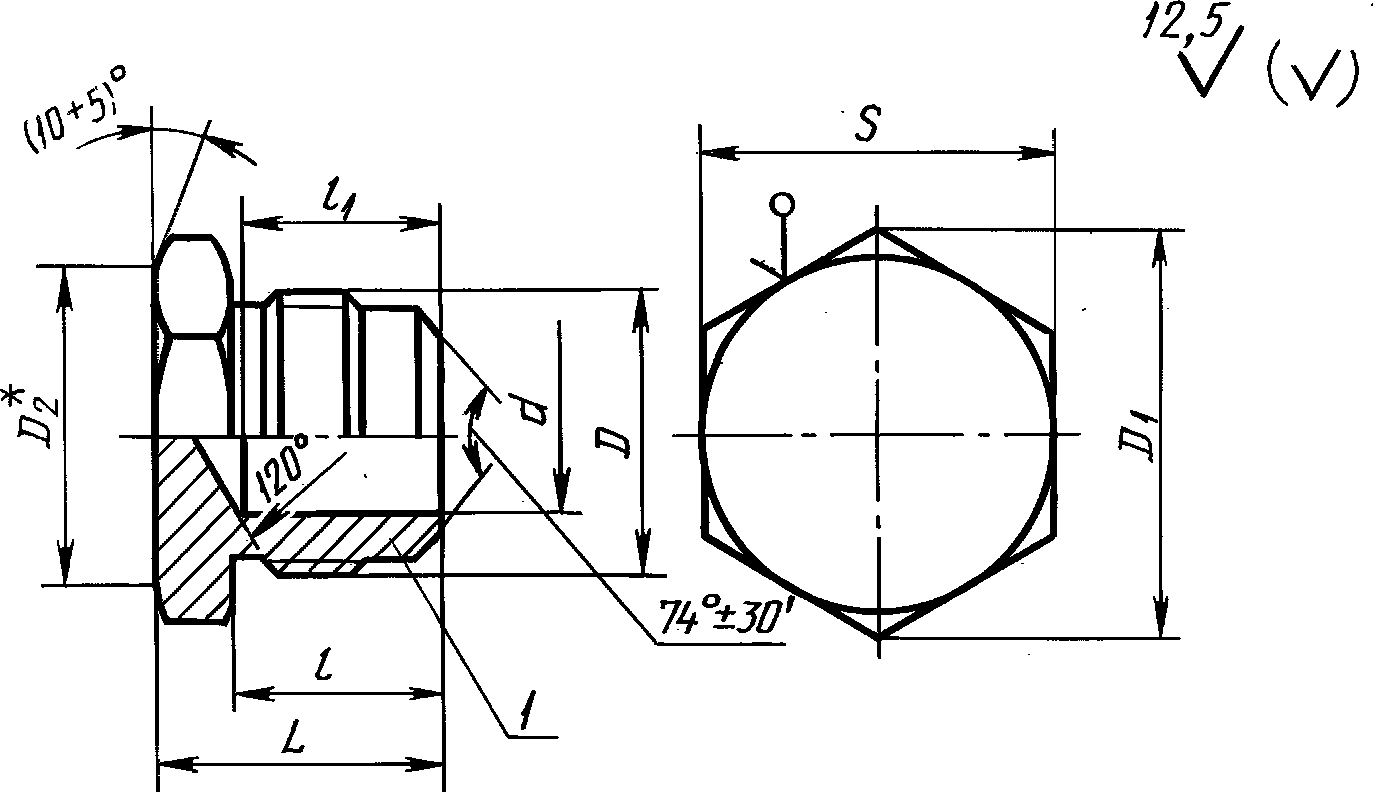

1. Конструкция и размеры глухих пробок должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> D2 = (0,9 ... 0,95)·S.
1 - присоединительный конец корпусной детали
под развальцовку трубы по ГОСТ 22525
Размеры, мм
Группа
Dн <*>
DN <*>
(Dу)
d
D
D1
S
L
l
l1
Масса 1000 шт., кг
+/- 0,3
2
4
3
-
М10 x 1
13,8
12
18
13
-
12,0
6
4
-
М12 x 1,5
13,8
19
14
-
15,7
8
6
-
М14 x 1,5
16,2
14
20
15
-
22,8
10
8
7,5
М16 x 1,5
19,6
17
22
17
17
26,2
12
10
9,5
М18 x 1,5
21,9
19
31,9
(14)
12
11,0
М22 x 1,5
27,7
24
25
19
19
56,7
15
18
15
14,0
М27 x 2
31,2
27
28
22
21
83,4
22
20
18,0
М30 x 2
36,9
32
31
23
23
110,5
28
25
24,0
М36 x 2
47,3
41
33
24
168,0
(34)
32
30,0
М45 x 2
53,1
46
36
27
24
250,0
35
42
40
36,0
М52 x 2
63,5
55
38
335,0
--------------------------------
<*> Dн - наружный диаметр трубы; DN (Dу) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения пробки группы 2 с Dн = 10 мм:
Пробка 2-10-ГОСТ 28941.25-91
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
2. Значение номинального (условного) давления для пробок группы 2 - по ГОСТ 15763 (приложение 3).
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
