"ГОСТ 28941.22-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Тройники ввертные проходные. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)


"ГОСТ 28941.22-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Тройники ввертные проходные. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)

Утвержден и введен в действие
Постановлением Государственного
Комитета СССР по управлению
качеством продукции и стандартам
от 21 марта 1991 г. N 304
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ
ТРОЙНИКИ ВВЕРТНЫЕ ПРОХОДНЫЕ
КОНСТРУКЦИЯ
Flare fittings. Stud tees. Construction
ГОСТ 28941.22-91
Группа Г18
ОКП 419361
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 304
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1997 г., периодичность проверки - 5 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
2; 3
ГОСТ 22525-77
1
ГОСТ 25065-90
1
Настоящий стандарт распространяется на ввертные проходные тройники под уплотнение резиновым кольцом круглого сечения для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

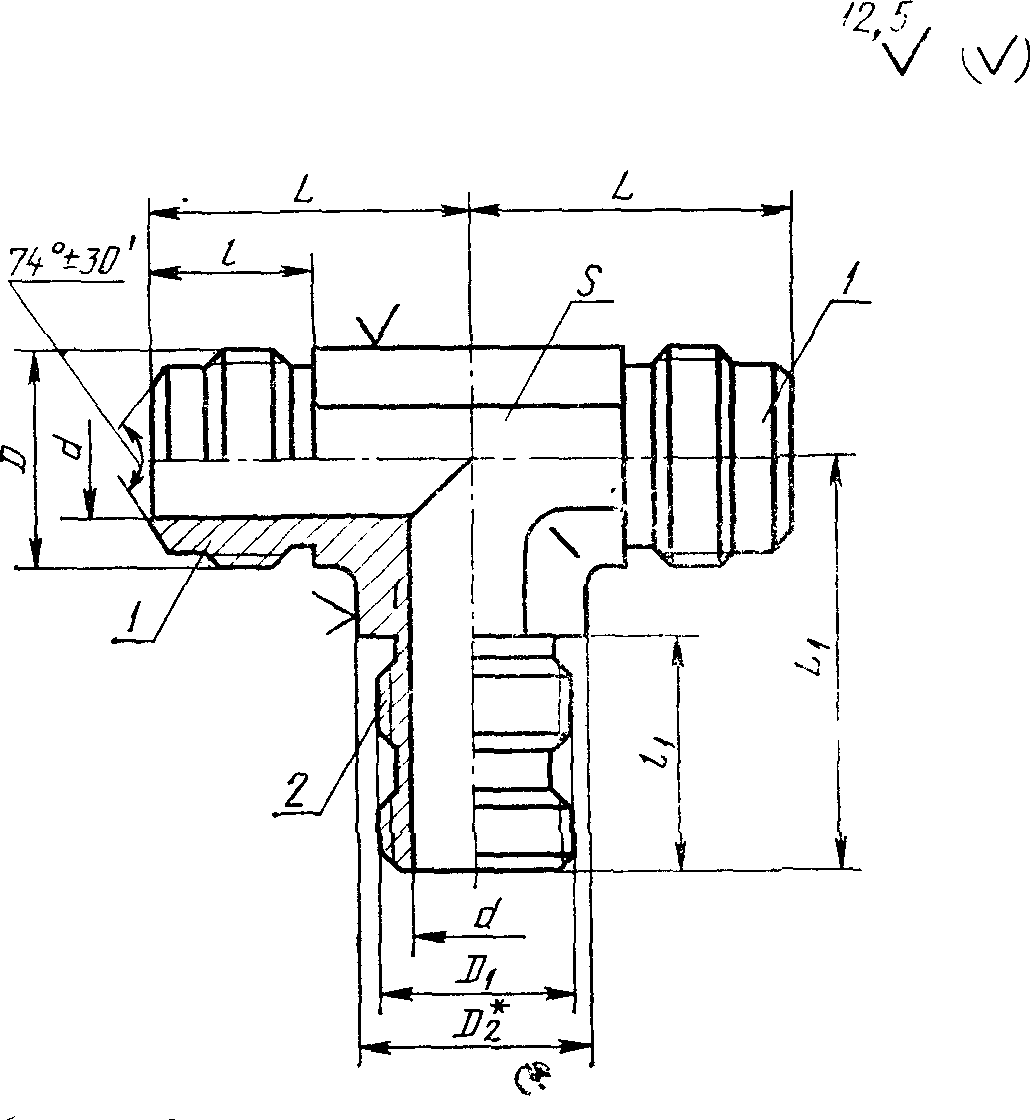

1. Конструкция и размеры ввертных проходных тройников должны соответствовать указанным на чертеже и в таблице.
2. Значение номинального (условного) давления для ввертных проходных тройников группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
--------------------------------
<*> Размер для справок.
1 - присоединительный конец корпусной детали
под развальцовку трубы по ГОСТ 22525; 2 - ввертной конец
корпусной детали, регулируемой по направлению по ГОСТ 25065
Примечание. Шероховатость поверхности S не нормируется.
Размеры, мм
Группа
Dн <*>
DN
(Dу) <*>
d
D
D1
D2
S
L
L1
l
l1
Масса
1000 шт., кг
+/- 0,3
2
4
3
2,7
М10 x 1
М8 x 1
9,2
8
23
33,5
13
20
28,0
6
4
4,0
М12 x 1,5
М10 x 1
13,8
12
34,5
14
21
47,4
8
6
5,5
М14 x 1,5
М12 x 1,5
26
41,0
15
25
59,8
10
8
7,5
М16 x 1,5
М14 x 1,5
16,2
14
29
42,0
17
75,5
12
10
9,5
М18 x 1,5
М16 x 1,5
19,6
17
32
43,0
91,3
(14)
12
11,0
М22 x 1,5
М18 x 1,5
21,9
19
31
45,0
19
126,9
15
255,0
18
15
14,0
М27 x 2
М22 x 1,5
27,7
24
39
52,0
22
27
22
20
18,0
М30 x 2
М27 x 2
31,2
27
45
59,0
23
33
333,1
28
25
24,0
М36 x 2
М33 x 2
41,6
36
50
65,0
24
35
470,1
(34)
32
30,0
М45 x 2
М42 x 2
47,3
41
58
71,0
27
37
829,5
35
42
40
36,0
М52 x 2
М48 x 2
57,7
50
62
78,0
39
1192,0
--------------------------------
<*> Dн - наружный диаметр трубы; DN (Dу) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения тройника группы 2 с Dн = 10 мм:
Тройник 2-10-ГОСТ 28941.22-91
