"ГОСТ 28941.21-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Тройники проходные. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)


"ГОСТ 28941.21-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Тройники проходные. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)

Утвержден и введен в действие
Постановлением Государственного
Комитета СССР по управлению
качеством продукции и стандартам
от 21 марта 1991 г. N 304
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ
ТРОЙНИКИ ПРОХОДНЫЕ
КОНСТРУКЦИЯ
Flare fittings. Reducing branch tees. Construction
ГОСТ 28941.21-91
Группа Г18
МКС 23.040.60
ОКП 41 9361
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 304
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
2; 3
ГОСТ 22525-77
1
5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.
Настоящий стандарт распространяется на проходные тройники для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.
Требования пп. 1, 3 являются обязательными, другие - рекомендуемыми.

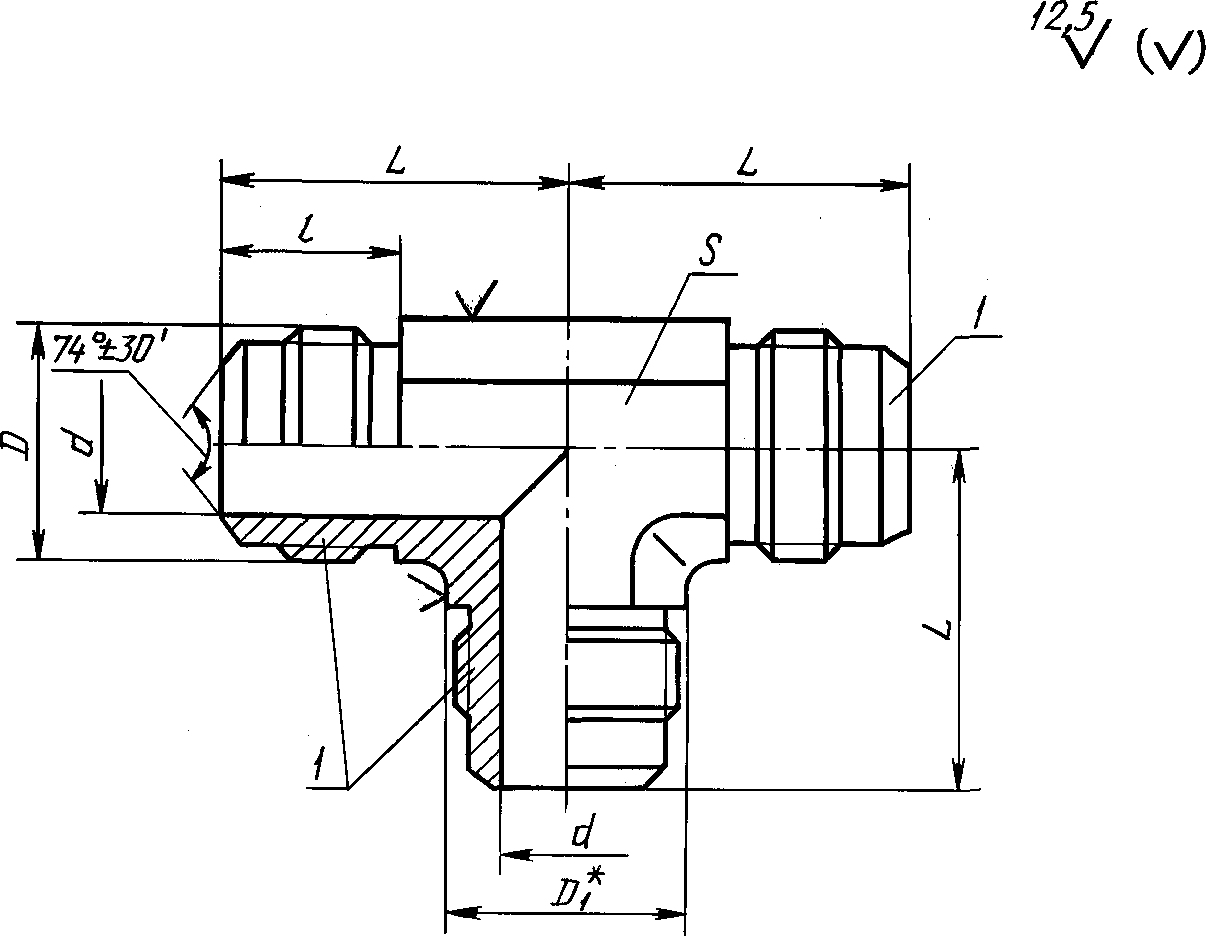

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.
--------------------------------
<*> Размер для справок.
1 - присоединительный конец корпусной детали
под развальцовку трубы по ГОСТ 22525
Примечание. Шероховатость поверхности S не нормируется.
Размеры, мм
Группа
Dн <*>
DN <*>
(Dу)
d
D
D1
S
L
l
Масса 1000 шт., кг
+/- 0,3
2
4
3
2,7
М10 x 1
9,2
8
23
13
24,5
6
4
4,0
М12 x 1,5
13,8
12
14
48,1
8
6
5,5
М14 x 1,5
26
15
53,1
10
8
7,5
М16 x 1,5
16,2
14
29
17
72,1
12
10
9,5
М18 x 1,5
19,6
17
32
110,9
(14)
12
11,0
М22 x 1,5
21,9
19
34
19
165,8
15
18
15
14,0
М27 x 2
27,7
24
39
22
288,7
22
20
18,0
М30 x 2
31,2
27
45
23
353,8
28
25
24,0
М36 x 2
41,6
36
50
24
496,3
(34)
32
30,0
М45 x 2
47,3
41
58
27
762,8
35
42
40
36,0
М52 x 2
57,7
50
62
1400,0
--------------------------------
<*> Dн - наружный диаметр трубы; DN (Dу) - условный проход (номинальный размер).
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условного обозначения тройника группы 2 с Dн = 10 мм:
Тройник 2-10-ГОСТ 28941.21-91
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
2. Значение номинального (условного) давления для проходных тройников группы 2 - по ГОСТ 15763 (приложение 3).
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
