"ГОСТ 28941.17-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные с внутренним конусом. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)


"ГОСТ 28941.17-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные с внутренним конусом. Конструкция"
(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 N 304)

Утвержден и введен в действие
Постановлением Государственного
Комитета СССР по управлению
качеством продукции и стандартам
от 21 марта 1991 г. N 304
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ
ШТУЦЕРА ВВЕРТНЫЕ С ВНУТРЕННИМ КОНУСОМ
КОНСТРУКЦИЯ
Flare fittings. Stud couplings with inside cone.
Construction
ГОСТ 28941.17-91
Группа Г18
ОКП 419361
Дата введения
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;
Ю.А. Решников; С.А. Михайлова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 N 304
3. ВВЕДЕН ВПЕРВЫЕ
4. Срок проверки - 1997 г., периодичность проверки - 5 лет
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ИС МЕГАНОРМ: примечание.
Взамен ГОСТ 15763-91 Приказом Ростехрегулирования от 19.06.2008 N 122-ст с 1 января 2009 года введен в действие ГОСТ 15763-2005.
ГОСТ 15763-91
2; 3
Настоящий стандарт распространяется на ввертные штуцера с внутренним конусом для соединений трубопроводов с развальцовкой трубы с углом конуса 74° без ниппеля.
Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

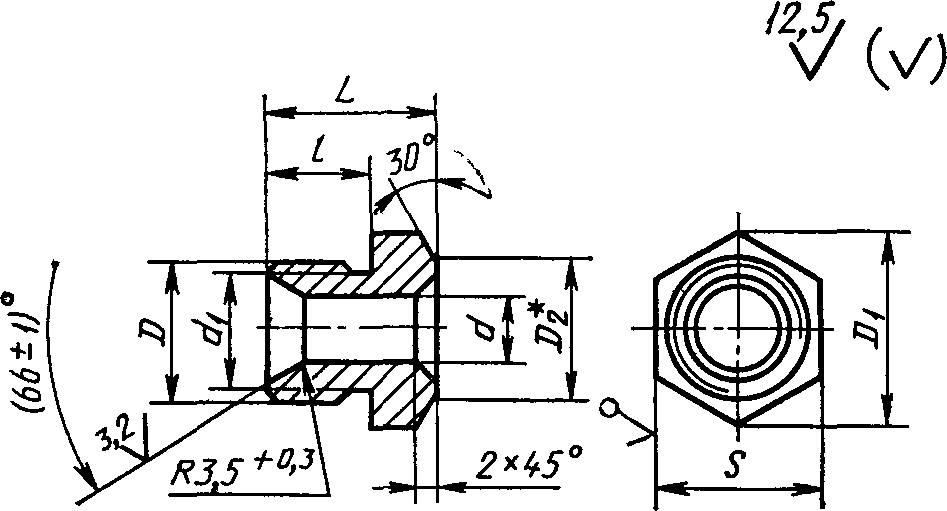

1. Конструкция и размеры ввертных штуцеров с внутренним конусом должны соответствовать указанным на чертеже и в таблице.
2. Значение номинального (условного) давления для ввертных штуцеров группы 2 - по ГОСТ 15763, приложение 3.
3. Технические требования, приемка и методы испытаний - по ГОСТ 15763.
--------------------------------
<*> D2 = (0,9 ... 0,95)·S.
Размеры, мм
Группа
Dн <*>
DN (Dу) <*>
d
+/- 0,2
d1
D
D1
S
L
l
Масса
1000 шт., кг
+/- 0,3
2
4
3
4,2
7,0
М10 x 1
13,8
12
14
9
7,4
6
4
6,2
8,6
М12 x 1,5
16,2
14
16
10
10,8
8
6
8,2
10,6
М14 x 1,5
19,6
17
18
11
16,8
10
8
10,2
12,5
М16 x 1,5
21,9
19
20
12
22,3
12
10
12,2
15,5
М18 x 1,5
25,4
22
22
14
29,5
--------------------------------
<*> Dн - наружный диаметр трубы; DN (Dу) - условный проход (номинальный размер).
Примечания:
1. Обозначение, приведенное в скобках, непредпочтительно.
2. Масса указана для справок.
Пример условного обозначения штуцера группы 2 с Dн = 10 мм:
Штуцер 2-10-ГОСТ 28941.17-91
