"ГОСТ 12182.2-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к навиванию"
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 N 1612)
(ред. от 01.09.1992)
"ГОСТ 12182.2-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к навиванию"
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 N 1612)
(ред. от 01.09.1992)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 9 апреля 1980 г. N 1612
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ, ПРОВОДА И ШНУРЫ
МЕТОД ПРОВЕРКИ СТОЙКОСТИ К НАВИВАНИЮ
Gables, wires and cords.
Method of control of winding strength
ГОСТ 12182.2-80
Список изменяющих документов (в ред. Изменения N 1, утв. в марте 1981 г., Изменения N 2, утв. в сентябре 1992 г.) |
МКС 29.060.01
Дата введения
1 января 1982 года
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 N 1612
3. ВЗАМЕН ГОСТ 12182.2-71
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 N 1218
6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в марте 1981 г., сентябре 1992 г. (ИУС 7-81, 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения неподвижных электрических установок, и устанавливает метод проверки их стойкости к навиванию.
(Измененная редакция, Изм. N 2).
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
Длина образца должна быть не менее трех диаметров сменного цилиндра, если другое не установлено в нормативно-технической документации (НТД) на кабельные изделия.
(Измененная редакция, Изм. N 2).
2.1. Для испытания должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- стойки и набор сменных цилиндров;
- механизм, сообщающий цилиндру реверсивное вращение;
- натяжное устройство с приспособлениями, ограничивающими осевое кручение.

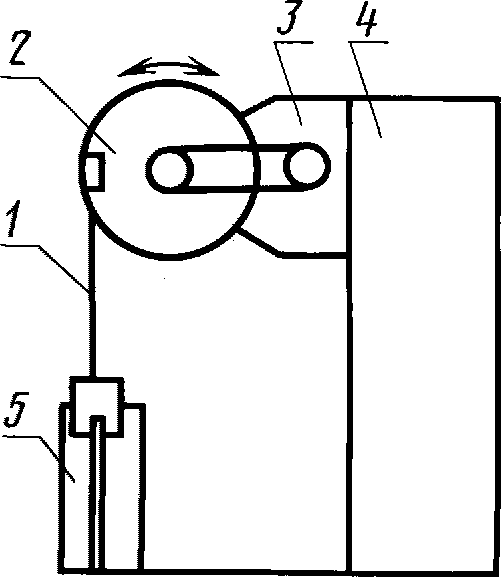

Схема стенда приведена на чертеже.
Допускается применение устройств или отдельных узлов, обеспечивающих навивание образцов на цилиндр вручную.
Сменные цилиндры должны быть металлические или деревянные. Допускается использование кабельного барабана.
(Измененная редакция, Изм. N 2).
3 - механизм вращения; 4 - стойка; 5 - натяжное устройство
2.2. Диаметры цилиндров должны соответствовать указанным в НТД на кабельные изделия. Допускаемые отклонения от заданных размеров цилиндров не должны превышать +/- 5%.
(Измененная редакция, Изм. N 1).
2.3. Натяжное устройство стенда должно обеспечивать натяжение, достаточное для плотного прилегания образца к цилиндру при навивании и для выпрямления его при сматывании.
3.1. Подготовка образцов к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Цикл испытания заключается в навивании образца сначала в одном направлении, а затем в противоположном направлении таким образом, чтобы элементы конструкции кабельных изделий, растягиваемые в первом случае, были сжимаемыми во втором случае.
4.3. Число циклов испытаний должно соответствовать требованиям НТД на кабельные изделия.
4.4. Число витков должно быть не менее 1,5, если в НТД на кабельные изделия не предусмотрены другие значения.
4.5. При навивании образец должен плотно прилегать к цилиндру.
При навивании вручную на поверхности выпрямленного образца должна быть нанесена продольная линия, параллельная его оси, по положению которой должны контролироваться стороны навивания и устраняться закручивания в процессе навивки.
4.6. После заданного числа циклов навиваний образцы должны выдержать испытание напряжением по ГОСТ 2990 или, в случае, если это указано в стандартах или технических условиях на кабельные изделия, выдержать проверку на частичные разряды, а оболочка, изоляция, экран и другие элементы конструкции не должны иметь трещин, видимых без применения увеличительных приборов.
Если образец не выдерживает испытание, то оно должно быть повторено на двух дополнительных образцах, результаты испытаний которых являются окончательными.
(Введен дополнительно, Изм. N 1).
5.1. Обработка результатов испытаний должна проводиться в соответствии с требованиями ГОСТ 12182.0.
