Главная // Актуальные документы // ГОСТ (Государственный стандарт)
СПРАВКА
Источник публикации
М.: Издательство стандартов, 1993
Примечание к документу
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 N 184-ФЗ.
Документ введен в действие с 1 января 1977 года.
Взамен ГОСТ 11533-65.
Название документа
"ГОСТ 11533-75*. Государственный стандарт Союза ССР. Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры"
(введен Постановлением Госстандарта СССР от 12.12.1975 N 3880)
(ред. от 01.05.1991)


"ГОСТ 11533-75*. Государственный стандарт Союза ССР. Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры"
(введен Постановлением Госстандарта СССР от 12.12.1975 N 3880)
(ред. от 01.05.1991)

Введен Постановлением
Государственного комитета
стандартов Совета Министров СССР
от 12 декабря 1975 г. N 3880
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
АВТОМАТИЧЕСКАЯ И ПОЛУАВТОМАТИЧЕСКАЯ ДУГОВАЯ СВАРКА
ПОД ФЛЮСОМ. СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ
ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ
Automatic and semiautomatic submerged arc welding.
Acute and blunt weld joints.
Main types, design elements and dimensions
ГОСТ 11533-75*
Список изменяющих документов
(в ред. Изменения N 1, утв. мае 1991 г.)
Группа В05
Взамен ГОСТ 11533-65
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. N 3880 срок введения установлен
с 1 января 1977 года
Проверен в 1991 г. Постановлением Госстандарта от 16.05.91 N 695 снято ограничение срока.
Переиздание (июнь 1993 г.) с Изменением N 1, утвержденным в мае 1991 г. (ИУС 8-91).
1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры соединений конструкций из углеродистых и низколегированных сталей, выполняемых автоматической и полуавтоматической дуговой сваркой под флюсом с расположением свариваемых деталей под острыми и тупыми углами.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 1).
2. В стандарте приняты следующие обозначения способов сварки:
А - автоматическая дуговая сварка под флюсом;
Ас - автоматическая дуговая сварка под флюсом на стальной подкладке;
Апш - автоматическая дуговая сварка под флюсом с предварительным наложением подварочного шва;
П - полуавтоматическая дуговая сварка под флюсом;
Пс - полуавтоматическая дуговая сварка под флюсом на стальной подкладке;
Ппш - полуавтоматическая дуговая сварка под флюсом с предварительным наложением подварочного шва.
3. Основные типы сварных соединений должны соответствовать указанным в табл. 1.
Таблица 1
Тип соединения
Форма подготовленных кромок
Характер выполненного шва
Форма поперечного сечения подготовленных кромок и выполненного шва
Обозначение способа сварки
Толщина свариваемых деталей, мм
Угол соединения деталей , град
Условное обозначение сварного соединения
Угловое
Без скоса кромок
Односторонний на съемной или стальной остающейся подкладке
Ас; Пс
2 - 12
179 - 91
У1
14 - 30
135 - 91
Двусторонний
А; П
2 - 20
179 - 136
У2
Апш; Ппш
2 - 5
179 - 136
6 - 14
89 - 45
2 - 30
135 - 91
Угловое
Со скосом одной кромки
Односторонний на съемной или стальной подкладке
Ас; Пс
8 - 30
179 - 136
У3
Двусторонний
А; П
14 - 20
179 - 136
У4
Апш; Ппш
8 - 30
179 - 136
8 - 20
89 - 45
Угловое
С двумя скосами одной кромки
Двусторонний
А; П
20 - 30
179 - 165
У5
20 - 40
89 - 75
Ппш; Апш
20 - 30
179 - 165
20 - 40
89 - 75
С двумя скосами одной кромки и одним скосом другой кромки
Двусторонний
А; П; Апш; Ппш
20 - 60
179 - 136
У6

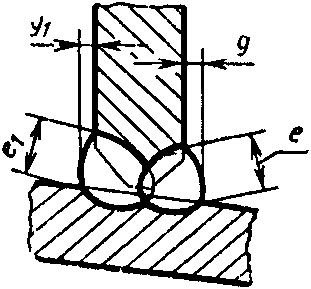

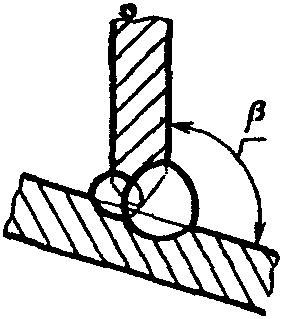

Тавровое
Без скоса кромок
Односторонний
А; П
3 - 40
91 - 175
Т1
Двусторонний
Апш; Ппш
3 - 40
91 - 135
Т2

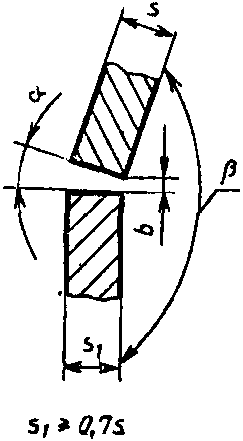

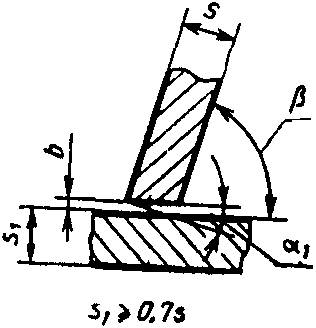

Тавровое
Со скосом одной кромки
Односторонний
А; П
3 - 40
89 - 45;
91 - 135
Т3
Двусторонний
А; П; Апш; Ппш
3 - 40
89 - 45;
91 - 135
Т4
Тавровое
Со скосом одной кромки
Односторонний
А; П
8 - 42
91 - 134
Т5
Двусторонний
Апш; Ппш
8 - 42
91 - 134
Т6

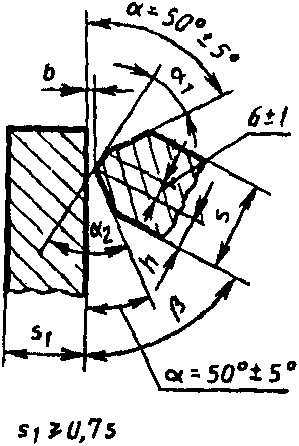

Тавровое
С двумя скосами одной кромки
Двусторонний
А; П; Апш; Ппш
16 - 40
91 - 100;
89 - 80
Т7

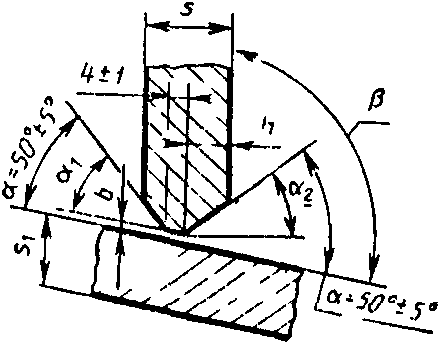

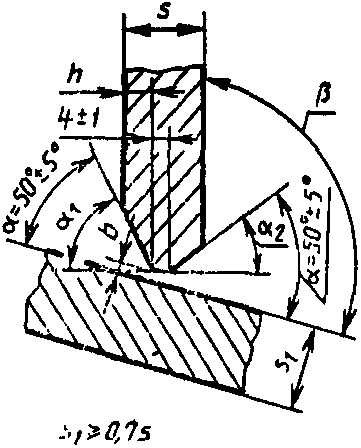

С двумя несимметричными скосами одной кромки
Двусторонний
А; П; Апш; Ппш
16 - 40
79 - 70;
101 - 110
Т8
Тавровое
С двумя криволинейными скосами одной кромки
Двусторонний
А; П
30 - 60
89 - 75;
91 - 105
Т9
4. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл. 2 - 23.
Примечание. При применении специальных способов автоматической сварки под флюсом допускается изменение размера e по сравнению с указанным в табл. 2 - 23.
Таблица 2
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
m, не менее
b
g
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 160
159 - 136
135 - 91
У1
Ас; Пс
От 2 до 3
12
14
2s + 3
8
0,5
+1,0
1,5
+/- 1,0
Св. 3 до 4
17
19
2,0
+/- 1,0
Св. 4 до 6
10
Св. 6 до 8
21
23
15
Св. 8 до 10
26
28
2,0
+1,0
-1,5
Св. 10 до 12
28
30
3,0
+/- 1,5
2,5
Св. 12 до 16
-
1,8s
20
4,0
Св. 16 до 20
1,4s
Св. 20 до 24
1,2s
Св. 24 до 30
1,15s
Таблица 3
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
, не более
e, не более
+/- 3
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 170
169 - 160
159 - 136
169 - 160
159 - 136
У2
А; П
От 2 до 3
10
7
6
0
+0,5
1,5
+/- 1,0
Св. 3 до 4
12
+0,8
2,0
+1,0
-1,5
Св. 4 до 5
14
9
8
+/- 1,5
Св. 5 до 6
19
0,4s +/- 12
Св. 6 до 9
0,4s + 10
14
12
2,5
+1,0
-2,0
Св. 9 до 14
23
0,6s + 10
+1,5
-2,0
Св. 14 до 20
26
18
16
Таблица 4
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
135 - 120
119 - 91
89 - 61
60 - 45
179 - 136
135 - 91
89 - 45
Св. 90
До 90
У2
Апш; Ппш
От 2 до 3
10
s + 5
1,1s + 5
-
9 +/- 2
7 +/- 2
-
0,5
+/- 0,5
1,5
+/- 1,0
Св. 3 до 4
12
s + 7
1,0
+/- 1,0
2,0
+1,0
-1,5
Св. 4 до 5
14
Св. 5 до 9
-
s + 8
1,1s + 4
1,8s + 3
4
2,0
Св. 9 до 14
5
2,5
+1,0
-2,0
Св. 14 до 30
s + 10
Таблица 5
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
n, не менее
m, не менее
b
g
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
У3
Ас; Пс
От 8 до 10
1,8s + 4
3
13
2
+/- 1,0
1,5
+/- 1,0
Св. 10 до 14
1,8s + 6
2,0
+1,0
-1,5
Св. 14 до 16
1,5s + 5
4
15
3
+/- 1,5
2,5
+1,0
-2,0
Св. 16 до 20
1,5s
4
Св. 20 до 24
s + 6
6
20
5
Св. 24 до 30
s + 4
+1,5
-2,0
Таблица 6
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
, не более
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
У4
А; П
От 14 до 16
s + 3
0
+1
2,0
+1,0
-1,5
Св. 16 до 18
s + 6
2,5
+1,0
-2,0
Св. 18 до 20
Св. 20 до 22
s + 4
Св. 22 до 24
Таблица 7
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
89 - 45
Св. 90
До 90
Св. 90
До 90
У4
Апш; Ппш
От 8 до 10
1,5s + 3
9 +/- 2
4
2
+/- 2
2,0
+1,0
-1,5
Св. 10 до 14
5
Св. 14 до 16
1,2s + 3
1,5s + 3
6
2,5
+1,0
-2,0
Св. 16 до 20
1,2s
1,5s + 2
Св. 20 до 24
s
-
-
Св. 24 до 30
Таблица 8
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
b
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 175
89 - 85
174 - 170
84 - 80
169 - 165
79 - 75
174 - 170
84 - 80
169 - 165
79 - 75
Св. 90
До 90
У5
А; П
От 20 до 26
s + 2
0,8s + 5
0,7s + 5
s + 10
1,3s + 8
0
+1
2
+/- 1,5
Продолжение табл. 8
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
b
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 175
89 - 85
174 - 170
84 - 80
169 - 165
79 - 85
174 - 170
84 - 80
169 - 165
79 - 75
Св. 90
До 90
У5
А; П
Св. 26 до 40
s + 4
0,8s + 5
0,7s + 5
s + 10
1,3s + 8
0
+1
2
+/- 1,5
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .
Таблица 9
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
+/- 2
b
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 175
89 - 85
174 - 170
81 - 80
169 - 165
79 - 75
179 - 165
89 - 75
Св. 90
До 90
У5
Апш; Ппш
От 20 до 24
0,9s + 2
0,8s + 5
0,7s + 5
10
3
0
+1
2,5
+/- 1,5
Св. 24 до 26
4
Св. 26 до 28
s + 4
14
Продолжение табл. 9
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
+/- 2
b
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 175
89 - 85
174 - 170
84 - 80
169 - 165
79 - 75
179 - 165
89 - 75
Св. 90
До 90
У5
Апш; Ппш
Св. 28 до 30
s + 4
0,8s + 5
0,7s + 5
14
5
0
+1
2,5
+/- 1,5
Св. 30 до 40
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .

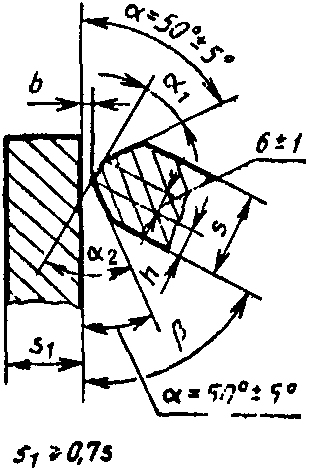

Таблица 10
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
, не более
, град
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
У6
А; П
От 20 до 40
0,8s + 2
0
+4
2,5
+1,0
-2,0
Св. 40 до 60
0,75s
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .

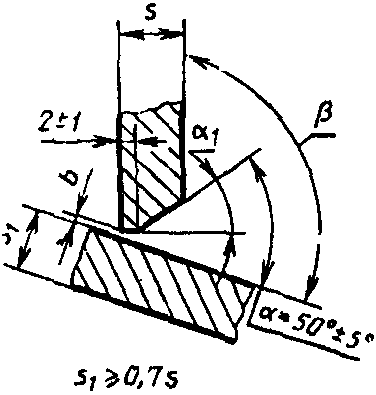

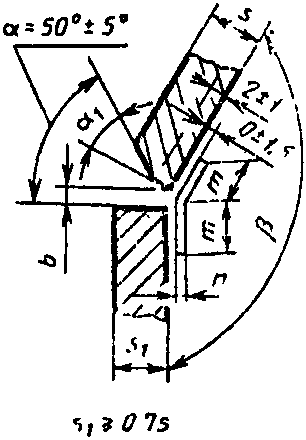

Таблица 11
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e, не более
+/- 2
, град
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
179 - 136
У6
Апш; Ппш
От 20 до 26
0,8s + 2
16
0
+4
2,5
+1,0
-2,0
Св. 26 до 36
17
Св. 36 до 40
19
Св. 40 до 50
0,75s
20
Св. 50 до 60
25
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .
Таблица 12
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
b
g, не менее
, град
подготовленных кромок свариваемых деталей
шва сварного соединения
91 - 100
101 - 110
111 - 120
121 - 135
136 - 175
Номин.
Пред. откл.
, град
175 - 136
135 - 91
Т1
А; П
От 3 до 4
4
6
0
+1,0
1,5 +/- 1,0
3
Св. 4 до 6
5
8
Св. 6 до 10
6
0,4s + 7
0,6s + 7
0,9s + 7
1,1s + 5
Св. 10 до 16
8
+1,5
4
Св. 16 до 20
9
5
Св. 20 до 30
0,5
0,35s
Св. 30 до 40
Примечание. Размер e относится к нерасчетным швам. Для расчетных швов e устанавливается при проектировании.
Таблица 13
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, не менее
, град
b
g
, град
подготовленных кромок свариваемых деталей
шва сварного соединения
91 - 100
101 - 110
111 - 120
121 - 130
131 - 135
Номин.
Пред. откл.
Номин.
Пред. откл.
Т2
Апш; Ппш
От 3 до 5
4
6
4
2
+/- 2
3
+/- 2
Св. 5 до 9
5
8
5
4
Св. 9 до 14
6
0,4s + 7
0,6s + 7
0,9s + 7
1,1s + 5
6
5
Св. 14 до 20
8
8
6
Св. 20 до 24
0,5s
10
7
Св. 24 до 30
8
Св. 30 до 40
9
Таблица 14
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не менее
, град
, град
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
89 - 45
91 - 135
Св. 90
До 90
Т3
А; П
От 3 до 4
3
5
0
+0,8
Св. 4 до 5
+1,0
Св. 5 до 10
4
7
+1,5
Св. 10 до 16
5
9
Св. 16 до 40
0,35s
0,5s
Примечание. Размер e относится к нерасчетным швам. Для расчетных швов e устанавливается при проектировании.
Таблица 15
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
+/- 1
, град
, град
, не менее
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
89 - 45
91 - 135
Св. 90
До 90
Т4
А; П
От 3 до 4
5
3
0
+0,8
Св. 4 до 6
+1,0
Св. 6 до 10
7
4
+1,5
Св. 10 до 16
16
5
Св. 16 до 40
0,5s
0,3s
Примечание. Размеры e и относятся к нерасчетным швам. Для расчетных швов e и устанавливаются при проектировании.
Таблица 16
Размеры, мм
ИС МЕГАНОРМ: примечание.
При публикации в официальном издании допущен типографский брак. Текст, не пропечатанный в официальном тексте документа, в электронной версии данного документа выделен треугольными скобками.
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
+/- 1
, град
e
+/- 1
<...> град
, не менее
b
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
89 - 45
91 - 135
Св. 90
До 90
Т4
Апш; Ппш
От 3 до 4
5
3
3
0
+0,8
Св. 4 до 6
+1,0
Св. 6 до 10
7
4
+1,5
Св. 10 до 16
9
4
5
Св. 16 до 40
0,5s
5
0,3s
Примечание. Размеры e и относятся к нерасчетным швам. Для расчетных швов e и устанавливаются при проектировании.
Таблица 17
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не более
, град
b
g
, град
подготовленных кромок свариваемых деталей
шва сварного соединения
91 - 134
Номин.
Пред. откл.
Номин.
Пред. откл.
Т5
А; П
От 8 до 10
1,3s + 7
2
+/- 2
4
+/- 2
Св. 10 до 14
5
Св. 14 до 16
6
Св. 16 до 18
Св. 18 до 20
7
Св. 20 до 42
Таблица 18
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
e, не менее
, град
+/- 1
b
g
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
шва сварного соединения
91 - 134
Т6
Апш; Ппш
От 8 до 10
1,3s + 6
5
2
+/- 2
4
+/- 2
Св. 10 до 14
6
5
Св. 14 до 16
7
6
Св. 16 до 18
8
Св. 18 до 20
9
7
Св. 20 до 42
10
Таблица 19
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
b
не более
град
Номин.
Пред. откл.
Номин.
Пред. откл.
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
91 - 95
89 - 85
96 - 100
84 - 80
96 - 100
84 - 80
Св. 90
До 90
Т7
А; П
От 16 до 18
0,8s + 5
0,8s + 6
s + 8
0
+1,5
4
+/- 2
Св. 18 до 22
5
Св. 22 до 26
6
Св. 26 до 30
7
Св. 30 до 36
8
Св. 36 до 40
9
Таблица 20
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
, не менее
b
g
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
91 - 95
82 - 85
96 - 100
84 - 80
96 - 100
84 - 80
Св. 90
До 90
Т7
Апш; Ппш
От 16 до 20
0,8s + 5
0,7s + 6
s + 6
3
1,5
+/- 1,5
6
+/- 2
Св. 20 до 24
7
Св. 24 до 28
4
8
Св. 28 до 34
5
10
+/- 3
Таблица 21
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
b
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
101 - 105
79 - 75
106 - 110
74 - 70
101 - 105
79 - 75
106 - 110
74 - 70
Св. 90
До 90
Т8
А; П
От 16 до 18
0,8s + 5
0,6s + 6
s + 8
1,2s + 5
0
+/- 1,5
4
+/- 2
Св. 18 до 22
5
Св. 22 до 24
1,3s + 6
6
Св. 24 до 26
7
Св. 26 до 28
8
Св. 28 до 34
9
Св. 34 до 40
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .
Таблица 22
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
h
e
b
g
не более
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
101 - 105
79 - 75
106 - 110
74 - 70
101 - 105
79 - 75
106 - 110
74 - 70
101 - 110
79 - 70
Св. 90
До 90
Т8
Апш; Ппш
От 16 до 18
0,8s + 5
0,6s
s + 5
1,2s + 5
3
1,5
+/- 1,5
6
+/- 2
Св. 18 до 22
Св. 22 до 24
1,3s + 6
7
Св. 24 до 26
Св. 26 до 28
4
8
Св. 28 до 34
5
10
+/- 3
Св. 34 до 40
12
Примечание. При полуавтоматической сварке притупление равно 3 +/- 1 мм и .
Таблица 23
Размеры, мм
Условное обозначение сварного соединения
Конструктивные элементы
Обозначение способа сварки
s
+/- 2
b
град
подготовленных кромок свариваемых деталей
шва сварного соединения
, град
Номин.
Пред. откл.
Номин.
Пред. откл.
91 - 105
89 - 75
Св. 90
До 90
Т9
А; П
От 30 до 40
0,7s
0
+1
6
+/- 2
Св. 40 до 50
0,6s
7
Св. 50 до 55
8
Св. 55 до 60
5. Подварочный шов и подварку корня швов сварных соединений типов У2, У4, У5, У6, Т2, Т4, Т6, Т7, Т8 выполняют любыми способами дуговой сварки с соблюдением требований к конструктивным элементам швов сварных соединений для выбранного способа сварки.
6. В швах сварных соединений типов У1 и У3 стальная подкладка может быть съемной или остающейся.
7. Конструктивные элементы подготовленных кромок и размеры выполненного шва сварного соединения выбираются по толщине s.
8. Допускается смещение свариваемых кромок относительно друг друга не более:
0,5 мм - для кромок толщиной до 4 мм;
1,0 мм - для кромок толщиной 4 - 10 мм;
0,1s, но не более 3 мм - для кромок толщиной более 10 мм.
9. Предельные отклонения подварочных швов сварных соединений от номинальных размеров, указанных на чертежах, должны соответствовать:
+/- 1 мм - при или ;
- при или .
10. При неодинаковой толщине кромок, свариваемых под углом , на кромке, имеющей толщину, должен быть скос с одной или двух сторон длиной - при одностороннем превышении кромок и длиной - при двустороннем превышении кромок до толщины тонкой кромки s, как указано на черт. 1, 2.

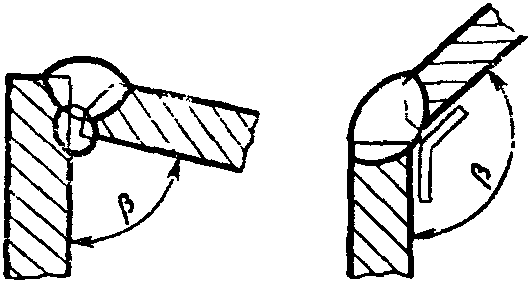

Черт. 1
Черт. 2
При разности в толщине свариваемых кромок, не превышающей величин, указанных в табл. 24, подготовка кромок под сварку должна производиться так же, как для кромок одинаковой толщины; конструктивные элементы подготовленных кромок и размеры выполненного шва сварного соединения выбираются по большой толщине.
Таблица 24
Толщина кромки s
Разность толщин , не более
2 - 3
1
4 - 30
2
32 - 40
4
Свыше 40
6
11. При переменном угле сопряжения деталей шов делится на участки и каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.
