"ГОСТ 2.420-69*. Межгосударственный стандарт. Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах"
(введен в действие Постановлением Госстандарта СССР от 14.10.1969 N 1119)
(ред. от 01.04.1998)


"ГОСТ 2.420-69*. Межгосударственный стандарт. Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах"
(введен в действие Постановлением Госстандарта СССР от 14.10.1969 N 1119)
(ред. от 01.04.1998)

Введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 14 октября 1969 г. N 1119
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УПРОЩЕННЫЕ ИЗОБРАЖЕНИЯ ПОДШИПНИКОВ
КАЧЕНИЯ НА СБОРОЧНЫХ ЧЕРТЕЖАХ
Unified system for design documentation.
Simplified representation of rolling bearings
on assembly drawings
ГОСТ 2.420-69*
Список изменяющих документов
(в ред. Изменения N 1, утв. в марте 1981 г.,
Изменения N 2, утв. в апреле 1998 г.)
Группа Т52
Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 14 октября 1969 г. N 1119 срок введения установлен
с 1 января 1971 года
Издание (январь 2002 г.) с Изменениями N 1, 2, утвержденными в марте 1981 г., апреле 1998 г. (ИУС 6-81, 7-98).
1. Настоящий стандарт устанавливает правила упрощенного изображения подшипников качения в осевых разрезах и сечениях на сборочных чертежах изделий всех отраслей промышленности.
Стандарт полностью соответствует СТ СЭВ 1797-79.
(Измененная редакция, Изм. N 1).
2. Подшипник изображают, как правило, без указания типа и конструктивных особенностей, в соответствии с его конфигурацией сплошными основными линиями по контуру.

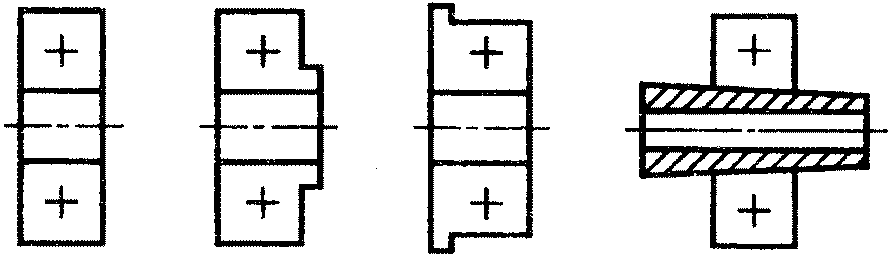

На изображении проводят сплошными линиями крест, как показано на черт. 1.
Черт. 1
(Измененная редакция, Изм. N 2).
3. При необходимости указания на сборочном чертеже типа подшипника в контур подшипника вписывают условное графическое обозначение по ГОСТ 2.770-68.
Примеры упрощенных изображений подшипников без указания конструктивных особенностей приведены в табл. 1.
Таблица 1
Тип подшипника
Упрощенное изображение

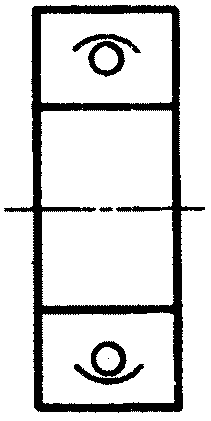

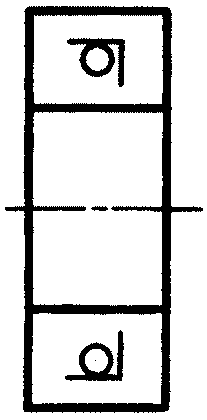

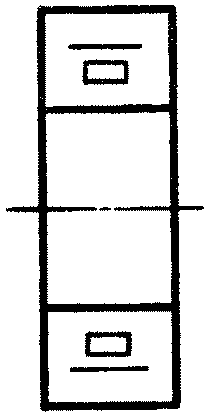

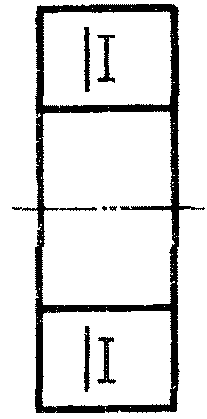

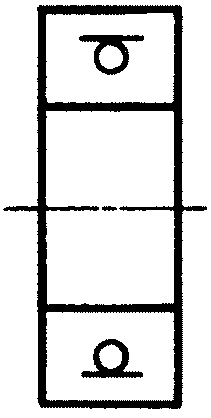

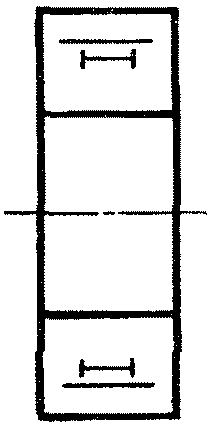

Радиальный однорядный
шариковый

самоустанавливающийся
(сферический)

Радиально- однорядный
упорный
шариковый

сдвоенный

Упорный одинарный
шариковый

двойной

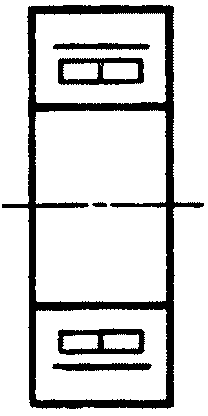

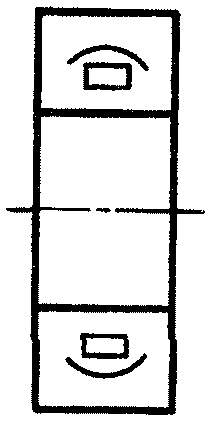

Радиальный одинарный
роликовый

двухрядный

самоустанавливающийся
(сферический)

Радиально- однорядный
упорный
роликовый

двухрядный

четырехрядный

Упорно- одинарный
радиальный (сферический)
роликовый

Упорный одинарный
роликовый

Радиальный однорядный
игольчатый

двухрядный

Упорный однорядный
игольчатый

(Измененная редакция, Изм. N 1).
4. При необходимости указания конструктивных особенностей подшипника следует руководствоваться изображениями, приведенными в табл. 2
Таблица 2
Особенность конструкции подшипника
Упрощенное изображение
С одной защитной шайбой
С двумя защитными шайбами
С односторонним уплотнением
С двусторонним уплотнением

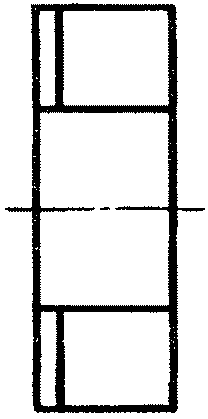

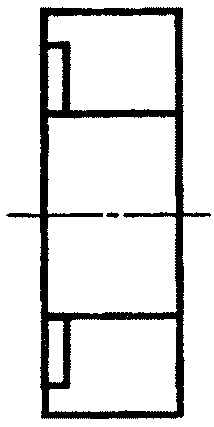

С установочным кольцом

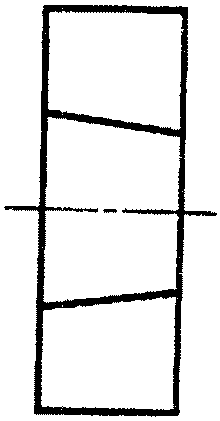

С коническим отверстием
5. Упрощенное изображение подшипника на чертеже должно соответствовать его рабочему положению в сборочной единице.
6. Упрощенное изображение подшипника на сборочном чертеже, содержащее сведения о конструктивных особенностях подшипника, должно состоять из упрощенных изображений, приведенных в табл. 1 и 2.

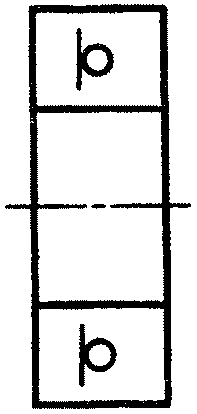

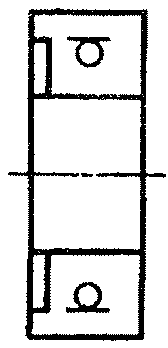

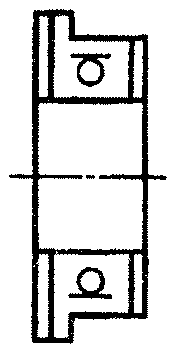

Пример упрощенного изображения радиального шарикоподшипника с односторонним уплотнением приведен на черт. 2.
Черт. 2

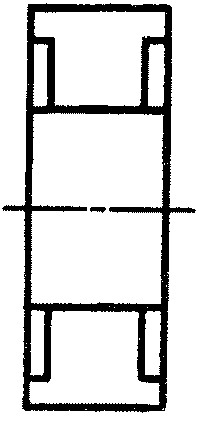

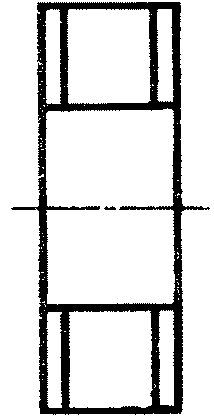

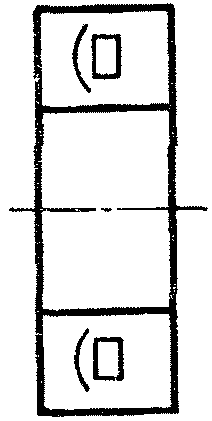

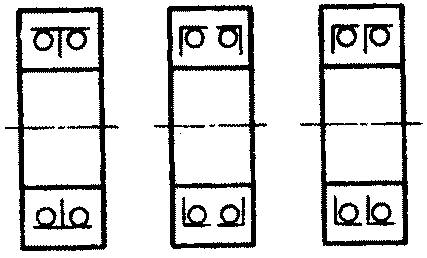

Пример упрощенного изображения радиального шарикоподшипника с двумя защитными шайбами приведен на черт. 3.
Черт. 3

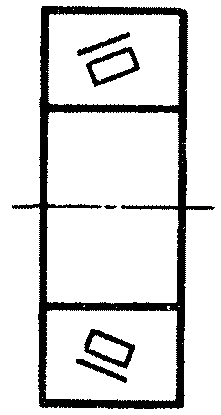

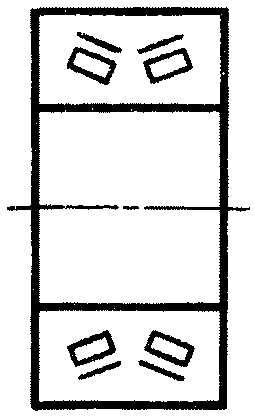

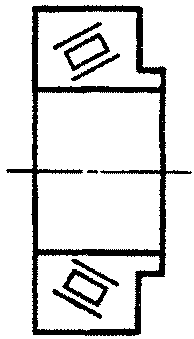

Пример упрощенного изображения радиально-упорного роликоподшипника приведен на черт. 4.
Черт. 4

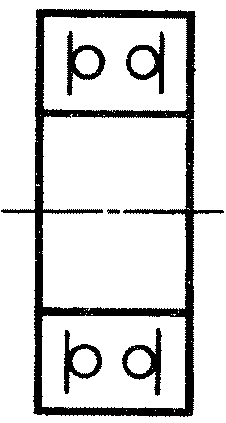

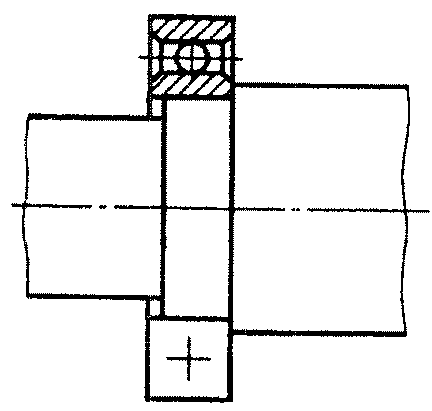

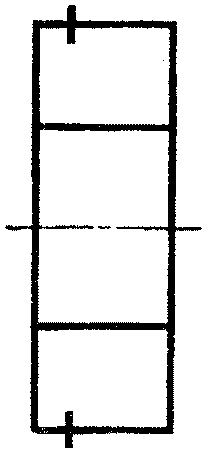

7. При изображении подшипника в разрезе или сечении по правилам ГОСТ 2.109-73 допускается половину разреза (относительно оси вращения) изображать контуром с крестом посредине (черт. 5).
Черт. 5
