"ГОСТ 19141-94. Межгосударственный стандарт. Вращатели сварочные вертикальные. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта России от 28.03.1996 N 223)
"ГОСТ 19141-94. Межгосударственный стандарт. Вращатели сварочные вертикальные. Типы, основные параметры и размеры"
(введен в действие Постановлением Госстандарта России от 28.03.1996 N 223)
Введен в действие
Постановлением Комитета
Российской Федерации
по стандартизации,
метрологии и сертификации
от 28 марта 1996 г. N 223
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВРАЩАТЕЛИ СВАРОЧНЫЕ ВЕРТИКАЛЬНЫЕ
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Vertical welding turners.
Types, basic parameters and dimensions
ГОСТ 19141-94
ОКС 25.160.30
ИС МЕГАНОРМ: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду ОКП 38 6212, а не ОКП 38 62Т2. |
ОКП 38 62Т2
Дата введения
1 июля 1996 года
1 РАЗРАБОТАН Украинским конструкторско-технологическим институтом сварочного производства (УкрИСП)
ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 ноября 1994 г.
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Республика Азербайджан | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Белоруссия | Белстандарт |
Республика Грузия | Грузстандарт |
Республика Казахстан | Казгосстандарт |
Республика Киргизия | Киргизстандарт |
Республика Молдова | Молдовастандарт |
Республика Узбекистан | Узгосстандарт |
Российская Федерация | Госстандарт России |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 28 марта 1996 г. N 223 межгосударственный стандарт ГОСТ 19141-94 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.
4 Взамен ГОСТ 19141-84
Настоящий стандарт распространяется на вертикальные вращатели общего применения (далее - вращатели), предназначенные для вращения свариваемого изделия со сварочной скоростью при механизированной и ручной дуговой сварке кольцевых швов, а также для установки изделия на маршевой скорости в удобное для сварки положение.
Стандарт не распространяется на вращатели с программным управлением.
Все требования настоящего стандарта являются обязательными.
В настоящем стандарте применяют следующие термины.
Маршевая скорость - скорость, при которой производится установка свариваемого изделия в удобное для сварки положение.
Максимальная сварочная скорость - это линейная скорость сварки при наибольшей частоте вращения, значения которой даны в таблице 1.
Наибольшая грузоподъемность, кг | Высота от нижней плоскости основания вращателя до плоскости планшайбы, S, мм, не менее | Наибольшая частота вращения планшайбы, об/мин | Пределы отклонения сварочной частоты вращения, % | Номинальная сила сварочного тока, А | |
для вращателей | |||||
нормальной точности | повышенной точности | ||||
50 | 400 | 8,00; 16,00; 31,50 | +/- 2,5 | +/- 0,6 | 315 |
125 | 400 | 6,30; 12,50; 25,00 | +/- 3,0 | +/- 0,6 | 500 |
250 | 630 | 5,00; 8,00 | +/- 3,0 | +/- 0,6 | 500 |
630 | 630 | 4,00; 6,30 | +/- 3,5 | +/- 0,8 | 630 |
1600 | 800 | 3,15; 5,00 | +/- 4,0 | +/- 0,8 | 1000 |
3150 | 800 | 2,50; 3,15 | +/- 4,0 | +/- 1,0 | 1000 |
6300 | 1000 | 2,00; 2,50 | +/- 4,0 | +/- 1,0 | 1250 |
8000 | 1000 | 1,80; 2,00 | +/- 4,5 | +/- 1,0 | 1250 |
12500 | 1250 | 1,50; 1,80 | +/- 4,5 | +/- 1,0 | 1600 |
20000 | 1250 | 1,25; 1,50 | +/- 5,0 | +/- 1,2 | 1600 |
31500 | 1600 | 1,00; 1,25 | +/- 5,0 | +/- 1,2 | 2000 |
Примечания 1 Пределы отклонения сварочной частоты вращения даны для наибольшей частоты вращения при номинальном напряжении в сети. 2 Значения маршевой скорости соответствуют значениям максимальной сварочной скорости. | |||||
Вращатели должны изготовляться следующих типов:
1 - обеспечивающие вращение свариваемого изделия вокруг вертикальной оси со сварочной и маршевой скоростями;
2 - обеспечивающие поворот свариваемого изделия вокруг вертикальной оси с маршевой скоростью.
Основные параметры и размеры вращателей должны соответствовать значениям, указанным на рисунке 1 и в таблице 1.
Примечание - Рисунок не определяет конструкцию вращателя

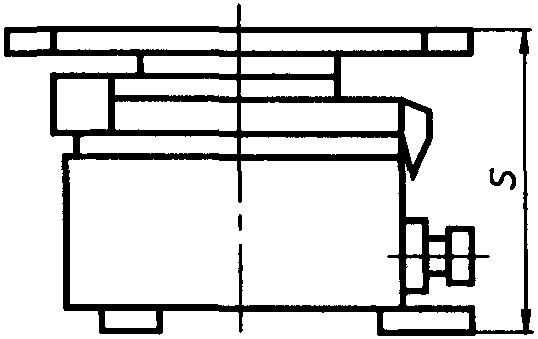

Рисунок 1
5.1 Соотношение между массой свариваемого изделия и вспомогательных устройств, устанавливаемых на вращателе, и наибольшим допускаемым смещением их центра масс относительно оси вращения должно быть указано в руководстве по эксплуатации вращателя.
5.2 Отношение наибольшей сварочной частоты вращения планшайбы к наименьшей должно соответствовать одному из следующих значений: 10, 20, 50, 100, 200, 500, 1000, 2000.
