Содержание
Постановлением Госстандарта РФ
от 22 апреля 1998 г. N 136
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ КОСОУГОЛЬНЫЕ ТРАПЕЦИЕВИДНОГО
ОТБОРТОВАННОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ,
АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded oblique-angled trapezoidal
flanged-section shapes of aluminium, aluminium
and magnesium alloys. Dimensions
ГОСТ 17576-97
ОКП 18 1140
Взамен ГОСТ 17576-81
Дата введения в действие
1 января 1999 года
1. Разработан Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов (ОАО ВИЛС).
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12-97 от 21 ноября 1997 г.).
За принятие проголосовали:
┌────────────────────────────┬────────────────────────────────────┐
│ Наименование государства │ Наименование национального органа │
│ │ по стандартизации │
├────────────────────────────┼────────────────────────────────────┤
│Азербайджанская Республика │Азгосстандарт │
│Республика Армения │Армгосстандарт │
│Республика Белоруссия │Госстандарт Белоруссии │
│Республика Казахстан │Госстандарт Республики Казахстан │
│Киргизская Республика │Киргизстандарт │
│Российская Федерация │Госстандарт России │
│Республика Таджикистан │Таджикгосстандарт │
│Туркменистан │Главная государственная инспекция │
│ │Туркменистана │
│Республика Узбекистан │Узгосстандарт │
│Украина │Госстандарт Украины │
└────────────────────────────┴────────────────────────────────────┘
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 Межгосударственный стандарт ГОСТ 17576-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4. Взамен ГОСТ 17576-81.
Настоящий стандарт устанавливает сортамент прессованных косоугольных трапециевидных профилей отбортованного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8617-81. Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657-84. Профили прессованные из магниевых сплавов. Технические условия.

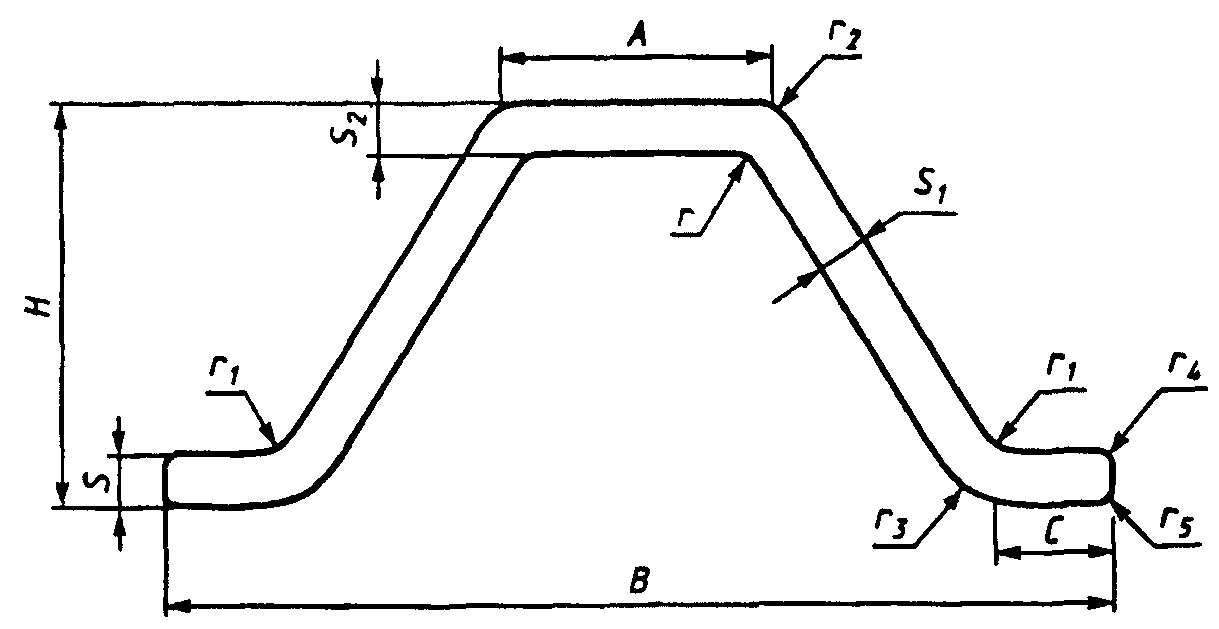

3.1. Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Номера профилей, размеры и теоретическая масса
┌──────┬───────────────────────────────────────────────────┬──────┬───────┬──────────────┐
│Номер │ Размеры, мм │Пло- │Диаметр│Теоретическая │
│профи-│ │щадь │описан-│ масса 1 м │
│ля │ │сече- │ной │ сплава, кг │
│ ├─────┬─────┬─────┬────┬────┬────┬────┬────┬────┬───┤ния, │окруж- ├───────┬──────┤
│ │ Н │ В │ А │ С │ S │ S │ S │ r │ r │r │см2 │ности, │алюми- │магни-│
│ │ │ │ │ │ │ 1 │ 2 │ │ 1 │ 2 │ │мм │ниевого│евого │
├──────┼─────┼─────┼─────┼────┼────┼────┼────┼────┼────┼───┼──────┼───────┼───────┼──────┤
│540787│17,0 │40,0 │18,0 │7,5 │2,0 │2,0 │2,0 │1,0 │1,0 │- │1,238 │40 │0,353 │0,223 │
│540788│17,0 │50,0 │22,2 │10,0│1,5 │1,5 │1,5 │1,0 │2,0 │- │1,097 │50 │0,313 │0,975 │
│540789│17,0 │66,0 │20,0 │18,0│2,5 │2,0 │3,0 │5,0 │2,0 │8,0│2,009 │66 │0,573 │0,362 │
│540790│17,0 │92,0 │20,0 │27,0│2,5 │2,0 │3,0 │5,0 │2,0 │8,0│2,576 │92 │0,734 │0,464 │
│540791│20,0 │50,0 │20,0 │10,0│3,0 │3,0 │3,0 │5,0 │2,0 │- │2,229 │50 │0,635 │0,401 │
│540792│20,0 │58,0 │15,0 │16,0│2,5 │2,5 │7,0 │3,0 │2,0 │3,0│2,650 │58 │0,755 │0,477 │
│540872│23,5 │70,0 │18,0 │20,5│2,0 │1,5 │2,0 │5,0 │3,0 │- │1,921 │70 │0,547 │0,346 │
│540873│23,5 │70,0 │20,0 │20,5│1,5 │1,5 │2,0 │5,0 │3,0 │- │1,718 │70 │0,490 │0,309 │
│540793│24,0 │68,0 │22,0 │19,0│2,0 │1,5 │2,0 │5,0 │2,0 │- │1,622 │68 │0,462 │0,292 │
│540794│25,0 │68,0 │25,0 │17,5│2,5 │1,5 │2,5 │2,0 │2,0 │- │2,163 │68 │0,616 │0,389 │
│540795│25,0 │68,0 │25,0 │18,0│3,0 │2,0 │3,0 │2,5 │2,5 │- │2,680 │68 │0,764 │0,482 │
│540796│25,0 │70,0 │20,6 │20,0│2,5 │1,5 │3,0 │2,5 │2,5 │- │2,286 │70 │0,652 │0,411 │
│540797│25,0 │100,0│30,0 │22,0│3,0 │2,0 │2,0 │3,0 │3,0 │- │2,956 │100 │0,843 │0,532 │
│540798│27,0 │39,2 │12,0 │10,0│1,6 │1,6 │1,6 │2,0 │1,0 │- │1,311 │39 │0,374 │0,236 │
│540799│28,0 │78,0 │20,0 │21,0│9,0 │2,0 │6,0 │3,0 │3,0 │0,5│5,988 │78 │1,707 │1,078 │
│540874│30,0 │58,0 │22,0 │17,0│1,5 │1,2 │1,5 │2,0 │2,0 │- │1,524 │60 │0,434 │0,274 │
│540875│30,0 │66,0 │23,4 │18,0│1,4 │1,4 │1,4 │- │- │- │1,610 │66 │0,459 │0,290 │
│540800│30,0 │80,0 │20,0 │20,0│2,5 │1,5 │3,0 │2,0 │3,0 │- │2,469 │80 │0,704 │0,444 │
│540801│30,0 │100,0│32,0 │20,0│2,0 │2,0 │2,0 │3,0 │3,0 │- │2,687 │100 │0,766 │0,484 │
│540802│30,5 │73,0 │18,0 │18,5│1,5 │1,8 │2,0 │5,0 │2,0 │- │1,931 │73 │0,550 │0,348 │
│540803│32,0 │80,0 │20,0 │20,0│2,0 │1,2 │2,5 │3,0 │3,0 │- │2,069 │80 │0,590 │0,372 │
│540804│32,0 │84,0 │20,0 │22,0│2,5 │2,0 │3,0 │5,0 │2,0 │- │2,942 │84 │0,838 │0,530 │
│540805│33,0 │68,0 │19,0 │16,0│2,7 │1,5 │2,2 │5,0 │2,0 │- │2,260 │68 │0,644 │0,407 │
│540806│33,0 │73,0 │18,0 │18,5│3,0 │1,8 │3,0 │5,0 │2,0 │- │2,789 │73 │0,795 │0,502 │
│540807│33,0 │73,0 │19,0 │18,5│2,5 │1,5 │2,0 │5,0 │2,0 │- │2,290 │73 │0,653 │0,412 │
│540808│33,0 │80,0 │18,0 │22,0│3,0 │1,8 │3,0 │3,0 │2,0 │- │2,968 │80 │0,846 │0,534 │
│540809│34,5 │98,0 │32,0 │18,0│3,0 │1,8 │2,5 │3,0 │3,0 │- │3,097 │98 │0,883 │0,557 │
│540810│34,5 │98,0 │33,0 │17,5│4,5 │2,0 │3,0 │3,0 │3,0 │5,0│3,909 │98 │1,114 │0,704 │
│540811│35,0 │76,0 │25,6 │22,0│3,0 │1,8 │4,0 │2,5 │2,5 │- │3,437 │76 │0,979 │0,619 │
│540812│35,0 │84,0 │20,0 │22,0│3,5 │2,5 │6,0 │5,0 │2,0 │- │4,323 │84 │1,232 │0,778 │
│540813│35,0 │110,0│27,0 │21,0│8,0 │2,0 │2,0 │3,0 │3,0 │- │5,556 │110 │1,583 │1,000 │
│540814│36,0 │155,0│65,0 │28,0│13,0│13,0│13,0│3,0 │3,0 │3,0│22,672│155 │6,460 │4,081 │
│540815│37,0 │99,0 │16,0 │32,0│4,0 │2,5 │10,0│2,0 │2,0 │0,5│5,766 │99 │1,643 │1,038 │
│540816│38,0 │86,0 │28,0 │18,0│3,0 │2,0 │10,0│5,0 │5,0 │0,5│5,407 │86 │1,541 │0,973 │
│540817│38,0 │98,0 │30,0 │18,0│4,0 │1,8 │5,0 │3,0 │3,0 │- │4,314 │98 │1,230 │0,777 │
│540818│40,0 │80,0 │20,0 │20,0│3,5 │2,0 │4,0 │5,0 │2,0 │- │3,704 │80 │1,055 │0,667 │
│540819│40,0 │82,0 │20,0 │21,0│4,0 │2,5 │6,0 │5,0 │2,0 │- │4,675 │82 │1,333 │0,842 │
│540820│40,0 │95,0 │24,0 │19,0│2,5 │2,0 │4,0 │3,0 │3,0 │- │3,519 │95 │1,003 │0,633 │
│540821│40,0 │106,0│33,0 │18,0│2,5 │2,0 │2,0 │3,0 │3,0 │- │3,235 │106 │0,922 │0,582 │
│540876│40,0 │110,0│33,0 │20,0│2,5 │2,0 │2,0 │3,0 │3,0 │- │3,393 │110 │0,967 │0,611 │
│540822│44,0 │103,0│26,0 │17,0│2,5 │2,5 │4,0 │3,0 │5,0 │- │4,195 │103 │1,196 │0,755 │
│540877│44,0 │100,0│39,7 │24,0│6,5 │2,5 │6,0 │2,0 │2,0 │- │7,542 │100 │2,149 │1,358 │
│540823│44,0 │103,0│26,0 │17,0│2,5 │2,5 │4,0 │3,0 │5,0 │- │4,195 │103 │1,196 │0,755 │
│540824│45,0 │100,0│24,0 │18,0│2,5 │2,0 │2,5 │4,0 │4,0 │- │3,388 │100 │0,966 │0,610 │
│540825│45,0 │115,0│27,0 │20,0│3,5 │2,0 │3,5 │3,0 │3,0 │0,5│4,269 │115 │1,217 │0,768 │
│540843│46,0 │100,0│24,8 │19,0│3,0 │2,6 │3,0 │4,0 │4,0 │- │4,316 │101 │1,230 │0,777 │
│540826│47,0 │110,0│25,5 │20,5│3,0 │2,5 │11,0│3,0 │3,0 │5,0│6,569 │110 │1,872 │1,182 │
│540878│48,0 │60,0 │20,4 │15,0│1,4 │1,4 │1,4 │- │- │- │2,020 │68 │0,576 │0,364 │
│540827│49,0 │106,0│25,5 │17,0│3,0 │2,5 │11,0│3,0 │3,0 │5,0│6,491 │106 │1,850 │1,168 │
│540828│50,0 │100,0│22,0 │21,0│5,0 │2,0 │8,0 │3,0 │3,0 │5,0│5,803 │100 │1,654 │1,044 │
│540844│50,0 │100,0│22,6 │18,0│5,0 │2,6 │5,0 │4,0 │4,0 │- │5,509 │101 │1,570 │0,992 │
│540829│50,5 │105,0│25,0 │19,3│4,0 │3,0 │30,5│10,0│4,0 │- │14,892│105 │4,244 │2,681 │
│540830│52,5 │105,0│25,0 │18,5│6,0 │3,0 │6,0 │4,0 │4,0 │0,5│6,792 │105 │1,936 │1,222 │
│540879│54,0 │100,0│36,7 │24,0│6,5 │3,0 │6,0 │2,0 │2,0 │- │8,010 │104 │2,283 │1,441 │
│540831│56,0 │110,0│26,0 │19,0│3,0 │3,0 │6,0 │4,0 │4,0 │- │6,073 │110 │1,731 │1,093 │
│540832│56,0 │110,0│26,0 │19,0│3,5 │3,0 │6,0 │4,0 │4,0 │0,5│6,244 │110 │1,780 │1,123 │
│540833│58,0 │124,0│26,5 │27,0│4,5 │3,3 │10,0│5,0 │5,0 │5,0│8,776 │124 │2,501 │1,580 │
│540834│65,0 │120,0│25,0 │18,5│3,2 │2,5 │3,0 │3,0 │3,0 │- │5,324 │120 │1,517 │0,958 │
│540835│66,0 │120,0│29,0 │18,5│3,2 │3,2 │3,5 │5,0 │4,0 │- │6,543 │120 │1,865 │1,178 │
│540836│68,0 │127,0│25,0 │21,0│10,0│5,0 │30,0│3,0 │3,0 │0,5│20,125│127 │5,736 │3,622 │
│540837│70,0 │120,0│25,0 │18,5│3,2 │3,2 │7,5 │5,0 │4,0 │- │7,491 │120 │2,135 │1,348 │
│540838│90,0 │110,0│60,0 │15,0│10,0│8,0 │10,0│5,0 │5,0 │1,0│20,961│110 │5,974 │3,773 │
│540839│90,0 │180,0│60,0 │50,0│8,0 │8,0 │8,0 │5,0 │5,0 │2,5│25,254│180 │7,197 │4,546 │
│540840│94,0 │240,0│115,0│60,0│10,0│12,0│20,0│5,0 │5,0 │5,0│51,399│240 │14,649 │9,252 │
│540841│100,0│150,0│100,0│20,0│14,0│12,0│16,0│5,0 │5,0 │3,0│39,541│150 │11,269 │7,117 │
├──────┴─────┴─────┴─────┴────┴────┴────┴────┴────┴────┴───┴──────┴───────┴───────┴──────┤
│ Примечание. Радиусы притупления острых кромок r , r , r │
│ 3 4 5 │
│должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657. │
└────────────────────────────────────────────────────────────────────────────────────────┘
3.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3.3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 Приложения А.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 Приложения Б.
3.4. Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 Приложения В.
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ
И АЛЮМИНИЕВЫХ СПЛАВОВ
Переводной коэффициент для профиля из алюминия всех марок - 0,950.
Таблица А.1
теоретической массы 1 м профиля из алюминиевых сплавов
┌──────────────────────────────┬─────────────────────────────────┐
│ Марка сплава │Переводной коэффициент │
├──────────────────────────────┼─────────────────────────────────┤
│АМц │0,958 │
│АМцС │0,958 │
│АМг2 │0,940 │
│АМг3 │0,937 │
│АМг5 │0,930 │
│AMг6 │0,926 │
│1561 │0,930 │
│Д1 │0,982 │
│Д16 │0,976 │
│Д16ч │0,976 │
│Д19ч │0,968 │
│Д20 │0,996 │
│АВ │0,947 │
│ВАД1 │0,968 │
│К48-2 │0,972 │
│К482пч │0,972 │
│АД31 │0,950 │
│АД33 │0,951 │
│АД35 │0,954 │
│1161 │0,972 │
│1163 │0,975 │
│1915 │0,972 │
│1920 │0,954 │
│1925 │0,972 │
│1935 │0,977 │
│1985ч │0,948 │
│1973 │1,000 │
│1980 │0,968 │
│ВД1 │0,982 │
│АВД-1 │0,982 │
│АКМ │0,970 │
│М40 │0,965 │
│ПК4 │0,970 │
│АК6 │0,962 │
│АД31Е │0,950 │
│АК4-1 │0,982 │
│АК4-1ч │0,982 │
│ВД17 │0,965 │
│1420 │0,867 │
└──────────────────────────────┴─────────────────────────────────┘
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
┌──────────────────────────────┬─────────────────────────────────┐
│ Марка сплава │ Переводной коэффициент │
├──────────────────────────────┼─────────────────────────────────┤
│МА1 │0,978 │
│МА2 │0,989 │
│МА2-1 │0,990 │
│МА2-1пч │0,990 │
│МА8 │0,989 │
│МА12 │0,989 │
└──────────────────────────────┴─────────────────────────────────┘
(справочное)
СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ
ОБОЗНАЧЕНИЯМ
┌─────────┬────────────────────┬─────────────────────────────────┐
│ Номер │Обозначение профиля │ Обозначение профиля по чертежам │
│ профиля │по каталогу 1966 г. │ завода-изготовителя │
├─────────┼────────────────────┼─────────────────────────────────┤
│540787 │П 2318-4 │ │
│ │П 2318-2 │ПК 683-8, ПВ 489, ПК 9478 │
│540788 │П 2318-6 │ПВ 506, ПС 885-39 │
│540789 │П 2318-8 │С 573, ПР 307-1, ПС 15-1 │
│540790 │П 2318-10 │ПР 307-2, НП 86-1, ПС 15-5 │
│540791 │П 2318-12 │ПК 0200 │
│540792 │П 2318-14 │С 665 │
│540872 │- │ПК 2508 │
│540873 │- │ПК 2634 │
│540793 │П 2318-16 │С 675 │
│540794 │П 2318-18 │ПР 307-3, ПС 15-2 │
│540795 │П 2318-20 │ПК 682-1, ПП 321-9, ПС 15-3 │
│540796 │П 2318-22 │С 334-2, ПК 683-6 │
│540797 │П 2318-23 │ПК 11692 │
│540798 │- │ПК 15429 │
│540799 │П 2318-24 │ПК 682-25, ПС 15-24, ПС 15-25 │
│540874 │- │ПК 4314 │
│540875 │- │СПА 2242 │
│540800 │П 2318-26 │С 613, ПК 682-26 │
│540801 │П 2318-28 │ПК 683-4, ПП 321-13 │
│540802 │П 2318-30 │С 505 │
│540803 │П 2318-32 │ПК 682-27 │
│540804 │П 2318-34 │ПК 682-2, ПП 321-1, ПС 15-4 │
│540805 │П 2318-36 │ПК 682-24 │
│540806 │П 2318-38 │ПР 307-4 │
│540807 │П 2318-40 │ПК 682-15, ПП 321-10 │
│540808 │П 2318-42 │С 334-3, ПК 683-7 │
│540809 │П 2318-43 │С 956, ПС 15-27 │
│540810 │П 2318-45 │ПК 12115 │
│540811 │П 2318-44 │С 334-1, ПК 683-5 │
│540812 │П 2318-46 │ПР 307-5 │
│540813 │П 2318-48 │ПС 15-21 │
│540814 │- │ПК 17012 │
│540815 │П 2318-49 │ПК 681-5 │
│540816 │П 2318-50 │ПВ 1062, ПК 682-8, ПС 15-15 │
│540817 │П 2318-52 │С 754, ПК 682-6, ПС 15-13 │
│540818 │П 2318-54 │ПР 307-6, ПП 321-11 │
│540819 │П 2318-56 │ПК 682-14, ПП 321-6 │
│540820 │П 2318-58 │ПС 15-18 │
│540821 │П 2318-60 │С 769, ПК 682-4, ПС 15-11 │
│540876 │- │ПК 18504 │
│540822 │П 2318-62 │ПС 15-20 │
│540877 │- │ПК 2004 │
│540823 │П 2318-64 │ПР 307-7, ПС 15-6 │
│540824 │П 2318-66 │ПК 682-23, ПП 321-14 │
│540825 │П 2318-67 │ПК 9945 │
│540843 │- │ПК 1847-10 │
│540826 │П 2318-68 │ПС 15-14 │
│540878 │- │СПА 2065 │
│540827 │П 2318-70 │ПК 682-5, ПС 15-12 │
│540828 │П 2318-72 │С 736, ПК 682-12-1, ПС 15-19 │
│540844 │- │ПК 1846-10 │
│540829 │П 2318-74 │НП 303-1 │
│540830 │- │ПС 565-10 │
│540879 │- │ПК 2003 │
│540831 │П 2318-76 │ПР 307-8, ПС 15-8 │
│540832 │П 2318-78 │ПК 682-3, ПС 15-9 │
│540833 │П 2318-80 │ПВ 1018, ПК 682-9, ПС 15-16 │
│540834 │П 2318-82 │ПК 682-10, ПС 15-17 │
│540835 │П 2318-84 │ПС 15-22 │
│540836 │П 2318-85 │ПК 12071 │
│540837 │П 2318-86 │ПС 15-7, ПР 307-9 │
│540838 │П 2318-88 │НП 583-2, ПП 321-16 │
│540839 │П 2318-90 │ПП 321-12 │
│540840 │- │ПК 14984 │
│540841 │П 2318-92 │НП 583-1, ПП 321-15 │
└─────────┴────────────────────┴─────────────────────────────────┘
