Содержание
Постановлением Государственного
комитета Российской Федерации
по стандартизации, метрологии
и сертификации
от 22 апреля 1998 г. N 136
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ КОСОУГОЛЬНЫЕ ФИТИНГОВОГО УГОЛКОВОГО
СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded oblique-angled fitting angle-section shapes
of aluminium, aluminium and magnesium alloys.
Dimensions
ГОСТ 13618-97
ОКП 18 1140
МКС 77.140.90
Дата введения
1 января 1999 года
1. Разработан Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов" (ОАО ВИЛС).
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 12-97 от 21 ноября 1997 г.).
За принятие проголосовали:
┌───────────────────────────────────┬─────────────────────────────────────┐
│ Наименование государства │ Наименование национального органа │
│ │ по стандартизации │
├───────────────────────────────────┼─────────────────────────────────────┤
│ Азербайджанская Республика │ Азгосстандарт │
│ Республика Армения │ Армгосстандарт │
│ Республика Белоруссия │ Госстандарт Белоруссии │
│ Республика Казахстан │ Госстандарт Республики Казахстан │
│ Киргизская Республика │ Киргизстандарт │
│ Российская Федерация │ Госстандарт России │
│ Республика Таджикистан │ Таджикгосстандарт │
│ Туркменистан │ Главная государственная инспекция │
│ │ Туркменистана │
│ Республика Узбекистан │ Узгосстандарт │
│ Украина │ Госстандарт Украины │
└───────────────────────────────────┴─────────────────────────────────────┘
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 межгосударственный стандарт ГОСТ 13618-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4. Взамен ГОСТ 13618-81.
Настоящий стандарт устанавливает сортамент прессованных косоугольных профилей фитингового уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

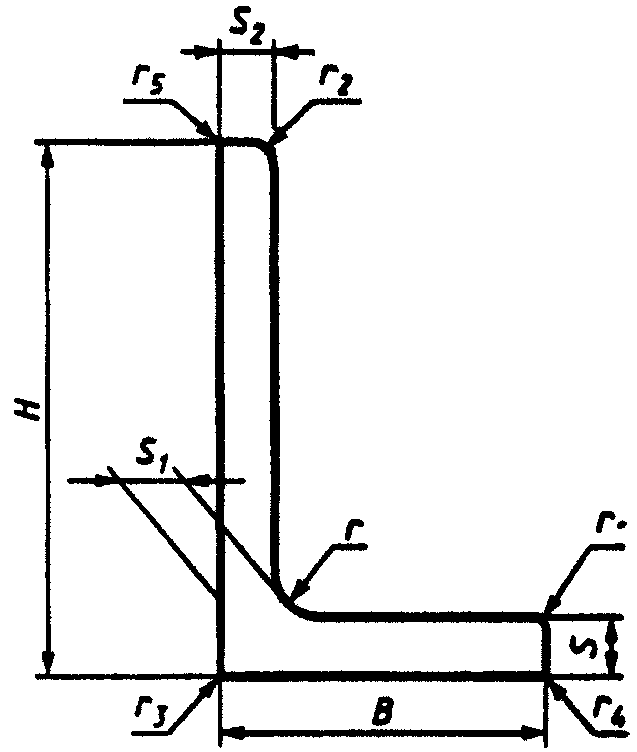

2.1. Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
┌──────┬────────────────────────────────────────────────────┬──────┬──────┬─────────────┐
│Номер │ Размеры, мм │Пло- │Диа- │Теоретическая│
│про- ├─────┬─────┬────┬────┬────┬────┬───┬───┬────┬───┬───┤щадь │метр │ масса 1 м │
│филя │ H │ B │ S │ S │ S │ r │ r │ r │ r │ r │ r │сече- │опи- │ сплава, кг │
│ │ │ │ │ 1 │ 2 │ │ 1│ 2│ 3 │ 4│ 5│ния, │санной├──────┬──────┤
│ │ │ │ │ │ │ │ │ │ │ │ │см2 │окруж-│алю- │магни-│
│ │ │ │ │ │ │ │ │ │ │ │ │ │ности,│миние-│евого │
│ │ │ │ │ │ │ │ │ │ │ │ │ │мм │вого │ │
├──────┼─────┼─────┼────┼────┼────┼────┼───┼───┼────┼───┼───┼──────┼──────┼──────┼──────┤
│511256│ 25,4│ 19,1│ 2,4│ 2,4│ 1,4│ 1,6│1,6│1,6│ 1,6│ - │ - │ 0,892│ 32 │ 0,254│ 0,161│
│511257│ 35,0│ 29,5│ 5,0│ 3,0│ 3,0│ 3,0│ - │ - │ - │ - │ - │ 2,394│ 46 │ 0,682│ 0,431│
│511258│ 38,0│ 20,0│ 3,5│ 3,5│ 1,0│ 5,0│1,7│1,0│ 0,5│ - │ - │ 1,584│ 43 │ 0,451│ 0,285│
│511259│ 38,0│ 41,0│11,0│ 6,2│ 5,0│ 5,0│ - │ - │ - │ - │ - │ 6,106│ 56 │ 1,740│ 1,099│
│511260│ 40,0│ 21,0│ 4,2│ 4,2│ 1,6│ 5,0│4,2│1,6│ - │ - │ - │ 1,996│ 45 │ 0,569│ 0,359│
│511261│ 40,0│ 28,0│ 8,0│ 7,0│ 5,0│ 3,0│3,0│ - │ 3,0│ - │ - │ 4,171│ 49 │ 1,189│ 0,751│
│511262│ 40,0│ 30,0│ 4,0│ 3,0│ 2,4│ 5,0│ - │ - │ - │ - │ - │ 2,241│ 50 │ 0,639│ 0,403│
│511263│ 40,0│ 30,0│ 4,5│ 3,0│ 1,5│ 5,0│2,0│1,5│ - │2,0│ - │ 2,218│ 50 │ 0,632│ 0,399│
│511264│ 40,0│ 37,0│ 4,0│ 3,0│ 2,4│ 5,0│ - │ - │ - │ - │ - │ 2,521│ 55 │ 0,718│ 0,454│
│511265│ 40,5│ 30,0│ 5,5│ 4,0│ 2,0│ 5,0│2,0│1,0│ - │ - │ - │ 2,793│ 51 │ 0,796│ 0,503│
│511266│ 42,0│ 26,0│ 8,0│ 5,0│ 2,0│10,0│ - │ - │ - │ - │ - │ 3,635│ 50 │ 1,036│ 0,654│
│511267│ 42,0│ 30,0│ 5,0│10,0│ 3,0│ 4,0│2,0│3,0│ - │ - │ - │ 4,051│ 52 │ 1,155│ 0,729│
│511268│ 45,0│ 21,0│ 3,0│ 4,0│ 1,5│ 4,0│1,5│1,5│ 0,5│ - │ - │ 1,859│ 50 │ 0,530│ 0,346│
│511269│ 45,0│ 25,0│ 4,0│ 4,0│ 1,5│ 4,0│1,5│1,5│ 0,5│ - │ - │ 2,202│ 52 │ 0,627│ 0,396│
│511270│ 45,0│ 25,0│ 5,0│ 4,7│ 1,6│ 6,5│5,0│1,6│ 6,0│ - │ - │ 2,565│ 52 │ 0,731│ 0,461│
│511271│ 45,0│ 36,0│ 4,0│ 4,0│ 2,0│ 3,0│2,0│2,0│ - │ - │ - │ 2,702│ 58 │ 0,770│ 0,486│
│511272│ 45,0│ 38,0│ 8,0│ 8,0│ 3,5│ 4,0│ - │ - │ - │ - │ - │ 5,292│ 59 │ 1,508│ 0,953│
│511273│ 45,0│ 43,0│ 5,5│ 3,0│ 2,2│ 5,0│ - │ - │ - │ - │ - │ 3,466│ 63 │ 0,988│ 0,624│
│511274│ 45,5│ 29,0│ 5,5│ 3,0│ 2,2│ 5,0│ - │ - │ - │ - │ - │ 2,709│ 54 │ 0,772│ 0,488│
│511275│ 50,0│ 35,0│ 6,5│ 5,0│ 2,5│ 4,0│2,5│2,5│ - │ - │ - │ 3,964│ 61 │ 1,130│ 0,714│
│511276│ 50,0│ 40,0│ 6,5│ 5,0│ 3,8│ 6,0│ - │ - │ - │ - │ - │ 4,627│ 64 │ 1,319│ 0,833│
│511277│ 50,0│ 45,0│ 5,0│ 5,0│ 2,0│ 5,0│2,5│1,0│ - │ - │ - │ 3,932│ 67 │ 1,121│ 0,708│
│511278│ 51,0│ 22,0│ 7,0│ 7,0│ 4,0│ 4,0│3,5│3,0│ - │ - │ - │ 4,009│ 56 │ 1,142│ 0,722│
│511279│ 55,0│ 35,0│ 6,0│ 6,0│ 2,0│ 3,0│1,0│1,5│ - │1,0│ - │ 4,130│ 65 │ 1,177│ 0,743│
│511280│ 55,0│ 40,0│ 6,0│ 4,5│ 2,5│ 5,0│ - │ - │ - │3,0│ - │ 4,199│ 68 │ 1,197│ 0,756│
│511281│ 55,0│105,0│ 6,0│ 5,0│ 2,5│ 4,0│ - │ - │ - │ - │ - │ 8,222│ 119 │ 2,343│ 1,479│
│511282│ 56,2│ 40,1│13,0│ 5,0│ 3,0│ 5,0│3,0│2,0│ - │ - │ - │ 7,017│ 69 │ 2,000│ 1,263│
│511283│ 58,0│ 22,0│ 6,0│ 6,0│ 1,5│ 4,0│2,0│1,5│ - │ - │ - │ 3,381│ 62 │ 0,964│ 0,609│
│511284│ 60,0│ 32,0│ 4,0│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 2,759│ 68 │ 0,786│ 0,497│
│511344│ 60,0│ 24,0│20,0│ 6,0│ 2,5│ 3,0│ - │1,5│ - │ - │ - │ 6,575│ 65 │ 1,841│ 1,183│
│511345│ 60,0│ 32,0│12,0│ 5,5│ 3,5│ 5,0│ - │2,0│ - │ - │ - │ 6,149│ 68 │ 1,722│ 1,107│
│511285│ 60,0│ 37,0│ 4,0│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 2,959│ 71 │ 0,843│ 0,533│
│511329│ 60,5│ 43,0│ 4,0│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 3,296│ 74 │ 0,934│ 0,593│
│511286│ 62,0│ 30,0│ 5,5│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 3,141│ 69 │ 0,895│ 0,565│
│511287│ 62,0│ 34,0│ 7,5│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 3,991│ 71 │ 1,137│ 0,718│
│511288│ 62,0│ 43,0│ 5,5│ 3,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 3,856│ 76 │ 1,099│ 0,694│
│511289│ 65,0│ 26,0│ 3,5│ 3,5│ 2,0│ 4,0│ - │ - │ - │ - │ - │ 2,666│ 70 │ 0,760│ 0,479│
│511290│ 65,0│ 29,0│ 6,0│ 6,0│ 2,0│ 4,0│3,0│1,5│ 0,5│ - │ - │ 4,190│ 71 │ 1,194│ 0,754│
│511291│ 65,0│ 29,0│ 9,0│ 6,5│ 2,0│ 4,0│ - │2,0│ - │ - │ - │ 5,106│ 71 │ 1,455│ 0,919│
│511292│ 65,0│ 32,0│ 4,0│ 4,0│ 2,0│ 3,0│2,0│1,5│ - │ - │ - │ 3,146│ 73 │ 0,897│ 0,566│
│511293│ 65,0│ 35,0│ 5,0│ 5,0│ 1,5│ 4,0│1,0│1,5│ 2,0│1,0│ - │ 3,787│ 74 │ 1,079│ 0,682│
│511294│ 65,0│ 35,0│ 6,0│ 6,0│ 2,0│ 4,0│3,0│1,5│ - │ - │ - │ 4,550│ 74 │ 1,297│ 0,819│
│511295│ 65,0│ 35,0│ 7,0│ 7,0│ 2,5│ 4,0│3,0│2,0│ - │ - │ - │ 5,301│ 74 │ 1,511│ 0,954│
│511296│ 65,0│ 35,0│ 9,0│ 8,0│ 3,5│ 4,0│2,0│3,5│ - │ - │ - │ 6,459│ 74 │ 1,841│ 1,162│
│511297│ 65,0│ 45,0│ 5,0│ 5,0│ 2,0│ 3,0│2,0│1,5│ - │ - │ - │ 4,401│ 79 │ 1,254│ 0,792│
│511346│ 65,0│ 45,0│10,0│ 7,0│ 2,5│ 3,0│ - │ - │ - │ - │ - │ 7,225│ 79 │ 2,023│ 1,300│
│511347│ 65,0│ 48,0│ 4,0│ 5,0│ 2,5│ 3,0│ - │ - │ - │ - │ - │ 4,281│ 81 │ 1,199│ 0,771│
│511348│ 65,0│ 48,0│ 4,0│ 8,0│ 5,0│ 4,0│ - │3,0│ - │ - │ - │ 5,972│ 81 │ 1,702│ 1,074│
│511340│ 65,0│ 50,0│ 6,0│ 5,0│ 2,7│ 4,0│1,0│1,5│ - │1,0│ - │ 5,410│ 82 │ 1,515│ 0,974│
│511349│ 65,0│ 60,0│ 6,0│ 6,0│ 3,5│ 5,0│2,0│2,0│ - │ - │ - │ 6,837│ 88 │ 1,914│ 1,231│
│511298│ 65,0│ 65,0│ 8,0│ 9,0│ 6,0│ 8,0│ - │ - │ - │ - │ - │ 9,732│ 92 │ 2,774│ 1,752│
│511350│ 66,0│ 39,0│10,0│ 4,0│ 2,5│ 5,0│ - │ - │ - │ - │ - │ 5,934│ 77 │ 1,661│ 1,068│
│511299│ 70,0│ 27,0│ 5,0│ 4,0│ 2,0│ 5,0│ - │ - │ - │ - │ - │ 3,404│ 75 │ 0,970│ 0,613│
│511300│ 72,0│ 48,0│18,0│22,0│15,0│ 6,0│3,0│3,0│ 3,0│3,0│3,0│18,977│ 87 │ 5,409│ 3,416│
│511301│ 74,0│ 22,0│ 4,0│ 5,5│ 1,5│ 7,0│2,0│ - │ - │ - │ - │ 3,567│ 77 │ 1,016│ 0,642│
│511302│ 75,0│ 49,0│ 8,0│ 5,9│ 3,0│ 3,0│5,0│3,0│ 1,0│ - │ - │ 6,889│ 90 │ 1,963│ 1,240│
│511303│ 77,0│ 40,0│ 6,0│ 5,0│ 2,0│ 4,0│2,0│ - │ - │1,5│ - │ 4,966│ 87 │ 1,415│ 0,894│
│511304│ 78,0│ 29,0│ 7,0│ 7,0│ 3,0│ 7,0│3,0│3,0│ - │ - │ - │ 5,787│ 83 │ 1,649│ 1,042│
│511305│ 80,0│ 40,0│ 9,0│ 5,0│ 3,0│ 6,0│ - │ - │ - │ - │ - │ 6,577│ 90 │ 1,875│ 1,184│
│511341│ 80,0│ 52,0│19,0│23,9│11,0│ 5,0│ - │ - │ - │ - │ - │20,871│ 95 │ 5,844│ 3,757│
│511306│ 80,0│125,0│ 7,0│ 8,2│ 6,0│ 5,0│ - │ - │ - │3,0│ - │14,022│ 149 │ 3,996│ 2,524│
│511307│ 81,0│ 35,0│10,0│ 7,0│ 3,0│ 7,0│3,0│3,0│ - │ - │ - │ 7,200│ 88 │ 2,016│ 1,296│
│511308│ 90,0│ 30,0│ 7,0│ 7,0│ 2,0│ 5,0│5,0│1,0│ 1,0│ - │ - │ 5,956│ 95 │ 1,697│ 1,072│
│511309│ 95,0│ 45,0│ 9,0│ 6,0│ 2,0│ 6,0│3,0│1,5│ - │ - │ - │ 7,663│ 106 │ 2,184│ 1,379│
│511310│ 95,0│ 45,0│10,0│ 8,0│ 2,5│ 4,0│ - │1,0│ - │6,0│ - │ 9,027│ 105 │ 2,573│ 1,625│
│511311│ 95,0│ 53,0│ 9,0│ 6,0│ 2,0│ 6,0│3,0│1,5│ - │ - │ - │ 8,383│ 109 │ 2,389│ 1,509│
│511312│100,0│ 50,0│ 7,0│ 8,0│ 3,5│ 8,0│ - │ - │ - │ - │ - │ 9,165│ 112 │ 2,612│ 1,649│
│511313│100,0│ 45,0│15,0│ 8,0│ 3,5│ 4,0│2,0│3,5│ - │ - │ - │11,599│ 110 │ 3,305│ 2,088│
│511314│100,0│ 70,0│ 7,0│ 6,9│ 3,0│ 9,0│ - │ - │10,0│ - │ - │ 9,638│ 122 │ 2,747│ 1,735│
│511315│110,0│ 37,0│20,0│ 9,5│ 2,0│15,0│ - │ - │ - │ - │ - │13,620│ 116 │ 3,882│ 2,452│
│511316│110,0│ 46,0│35,0│21,0│12,7│10,0│1,5│1,5│ 1,5│1,5│1,5│53,973│ 119 │15,382│ 9,715│
│511317│111,0│ 38,0│20,0│10,2│ 2,0│15,0│ - │ - │ - │ - │ - │14,349│ 118 │ 4,089│ 2,583│
│511318│112,0│ 37,0│25,0│ 9,6│ 2,5│15,0│ - │ - │ - │ - │ - │15,529│ 118 │ 4,426│ 2,795│
│511319│115,0│ 45,0│10,0│10,0│ 2,5│ 4,0│ - │2,0│ - │5,0│ - │11,185│ 124 │ 3,188│ 2,013│
│511320│120,0│ 25,0│ 6,5│ 4,0│ 2,5│ 6,0│ - │ - │ - │ - │ - │ 5,436│ 123 │ 1,549│ 9,784│
│511321│120,0│ 60,0│10,0│ 9,7│ 5,0│ 6,0│2,0│2,0│ - │ - │ - │14,286│ 135 │ 4,072│ 2,571│
│511322│120,0│ 60,0│12,0│11,6│ 6,0│ 6,0│2,0│2,0│ - │ - │ - │16,932│ 135 │ 4,826│ 3,048│
│511323│125,0│ 25,0│ 5,0│ 4,0│ 2,0│ 4,0│ - │ - │ - │ - │ - │ 4,924│ 128 │ 1,403│ 0,886│
│511324│136,0│ 69,0│23,0│16,0│ 5,0│10,0│2,0│ - │ 2,0│2,0│ - │28,474│ 153 │ 8,115│ 5,125│
│511325│155,0│ 50,5│13,0│ 6,5│ 3,5│12,0│ - │ - │ - │ - │ - │12,854│ 160 │ 3,663│ 2,314│
│511328│166,0│ 35,0│ 9,0│ 7,0│ 3,0│ 8,0│ - │ - │ - │ - │ - │11,297│ 170 │ 3,220│ 2,033│
│511342│129,0│ 50,0│16,0│ 9,5│ 4,8│ 6,0│ - │ - │ - │ - │ - │16,502│ 138 │ 4,621│ 2,970│
│511343│144,0│ 50,0│27,0│ 9,5│ 4,3│ 6,0│ - │ - │ - │ - │ - │21,825│ 152 │ 6,111│ 3,929│
├──────┴─────┴─────┴────┴────┴────┴────┴───┴───┴────┴───┴───┴──────┴──────┴──────┴──────┤
│ Примечание. Допускается притупление острых кромок фитингового уголка включительно:│
│до 0,3 мм при толщине полки 3 мм; до 0,5 мм при толщине полки до 15 мм и до 1,0 мм при│
│толщине полки свыше 15 мм. │
└───────────────────────────────────────────────────────────────────────────────────────┘
2.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
2.3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 Приложения А.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 Приложения Б.
2.4. Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 Приложения В.
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Переводной коэффициент для профиля из алюминия всех марок - 0,950.
Таблица А.1
теоретической массы 1 м профиля из алюминиевых сплавов
┌────────────────────────────────────┬────────────────────────────────────┐
│ Марка сплава │ Переводной коэффициент │
├────────────────────────────────────┼────────────────────────────────────┤
│ АМц │ 0,958 │
│ АМцС │ 0,958 │
│ АМг2 │ 0,940 │
│ АМг3 │ 0,937 │
│ АМг5 │ 0,930 │
│ АМг6 │ 0,926 │
│ 1561 │ 0,930 │
│ Д1 │ 0,982 │
│ Д16 │ 0,976 │
│ Д16ч │ 0,976 │
│ Д19ч │ 0,968 │
│ Д20 │ 0,996 │
│ АВ │ 0,947 │
│ ВАД1 │ 0,968 │
│ К48-2 │ 0,972 │
│ К48-2пч │ 0,972 │
│ АД31 │ 0,950 │
│ АД33 │ 0,951 │
│ АД35 │ 0,954 │
│ 1161 │ 0,972 │
│ 1163 │ 0,975 │
│ 1915 │ 0,972 │
│ 1920 │ 0,954 │
│ 1925 │ 0,972 │
│ 1935 │ 0,977 │
│ 1985ч │ 0,948 │
│ 1973 │ 1,000 │
│ 1980 │ 0,968 │
│ ВД1 │ 0,982 │
│ АВД1-1 │ 0,982 │
│ АКМ │ 0,970 │
│ М40 │ 0,965 │
│ АК4 │ 0,970 │
│ АК6 │ 0,962 │
│ АД31Е │ 0,950 │
│ АК4-1 │ 0,982 │
│ АК4-1ч │ 0,982 │
│ ВД17 │ 0,965 │
│ 1420 │ 0,867 │
└────────────────────────────────────┴────────────────────────────────────┘
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
┌────────────────────────────────────┬────────────────────────────────────┐
│ Марка сплава │ Переводной коэффициент │
├────────────────────────────────────┼────────────────────────────────────┤
│ МА1 │ 0,978 │
│ МА2 │ 0,989 │
│ МА2-1 │ 0,990 │
│ МА2-1пч │ 0,990 │
│ МА8 │ 0,989 │
│ МА12 │ 0,989 │
└────────────────────────────────────┴────────────────────────────────────┘
(справочное)
СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ
┌─────────────┬───────────────────┬───────────────────────────────────────┐
│ Номер │Обозначение профиля│ Обозначение профиля по чертежам │
│ профиля │по каталогу 1966 г.│ завода-изготовителя │
├─────────────┼───────────────────┼───────────────────────────────────────┤
│ 511256 │ П 1516-2 │ПК 3-9, ПП 165-4 │
│ 511257 │ - │ПК 14910-7 │
│ 511258 │ П 1516-4 │ПР 115-4 │
│ 511259 │ П 1516-5 │ПК 12657 │
│ 511260 │ П 1516-6 │ПР 115-8 │
│ 511261 │ П 1516-8 │ПВ 808 │
│ 511262 │ - │ПК 14910-1 │
│ 511263 │ П 1516-10 │ПС 18-8, ПК 1-95, НП 1091-1 │
│ 511264 │ - │ПК 14910-2 │
│ 511265 │ - │ПК 15778 │
│ 511266 │ П 1516-12 │ПП 165-3 │
│ 511267 │ П 1516-14 │ПП 169-3 │
│ 511268 │ П 1516-18 │ПР 115-5 │
│ 511269 │ П 1516-20 │ПР 115-3 │
│ 511270 │ П 1516-22 │ПП 165-5 │
│ 511271 │ П 1516-23 │ПК 3-28 │
│ 511272 │ П 1516-25 │ПК 11515 │
│ 511273 │ П 1516-24 │С 64-1 │
│ 511274 │ П 1516-26 │ПП 165-10 │
│ 511275 │ П 1516-27 │ПК 2-235 │
│ 511276 │ П 1516-28 │ПК 1-63 │
│ 511277 │ П 1516-30 │ПП 165-3 │
│ 511278 │ П 1516-32 │ПП 169-2 │
│ 511279 │ - │ПК 13954 │
│ 511280 │ П 1516-33 │ПК 0925, ПК 4-3 │
│ │ П 1516-34 │ │
│ 511281 │ - │ПК 12559 │
│ 511282 │ П 1516-35 │ПК 12442 │
│ 511283 │ П 1516-36 │С 618, ПК 11509, ПК 11419 │
│ 511284 │ - │ПК 14910-3 │
│ 511285 │ - │ПК 14910-4 │
│ 511286 │ - │ПК 14910-6 │
│ 511287 │ - │ПК 14910-5 │
│ 511288 │ П 1516-38 │С 816, ПК 4, ПС 412-2 │
│ 511289 │ П 1516-39 │НП 551-1 │
│ 511290 │ П 1516-40 │ПР 115-7 │
│ 511291 │ - │ПК 15892 │
│ 511292 │ П 1516-42 │ПК 3-21 │
│ 511293 │ П 1516-44 │ПК 72-14, ПК 11718, ПС 18-9 │
│ 511294 │ П 1516-46 │ПВ 1116, ПК 187, ПК 3-3, С 543, ПВ 809,│
│ │ │ПС 18-5, ПП 165-15 │
│ 511295 │ П 1516-48 │ПК 3-26 │
│ 511296 │ П 1516-50 │ПК 3-14 │
│ 511297 │ П 1516-52 │ПК 3-20 │
│ 511298 │ П 1516-54 │ПС 776-2, ПК 1-54 │
│ 511299 │ П 1516-56 │ПК 202-2 │
│ 511300 │ - │ПК 18029 │
│ 511301 │ П 1516-58 │ПК 202-1 │
│ 511302 │ П 1516-60 │ПК 3-1, С 368, ПС 18-1, ПП 169-1 │
│ 511303 │ - │ПК 15904 │
│ 511304 │ П 1516-62 │С 1199, ПК 3-4, ПС 18-6 │
│ 511305 │ П 1516-64 │С 817, ПК 5, ПС 412 │
│ 511306 │ П 1516-65 │ПС 2-219, ПК 145 │
│ 511307 │ П 1516-66 │ПР 115-9, ПС-18-2 │
│ 511308 │ П 1516-68 │ПК 3-7, ПП 165-1 │
│ 511309 │ П 1516-70 │ПК 70-19 │
│ 511310 │ П 1516-72 │ПК 3-5 │
│ 511311 │ П 1516-74 │ПК 3-18 │
│ 511312 │ - │С 1256-1 │
│ 511313 │ П 1516-76 │ПР 115-10, ПС-18-3 │
│ 511314 │ П 1516-77 │ПК 0806 │
│ 511315 │ П 1519-7 │ПК 26 │
│ 511316 │ - │ПК 15430 │
│ 511317 │ П 1519-9 │ПА 67А │
│ 511318 │ П 1516-78 │НП 351-1, ПК 1248 │
│ 511319 │ П 1521-21 │ПК 0820 │
│ 511320 │ П 1516-80 │ПК 3-2, ПП 165-2, ПС 18-4 │
│ 511321 │ П 1516-81 │ПК 0631 │
│ 511322 │ П 1521-27 │ПК 0631-1 │
│ 511323 │ - │ПК 181-2 │
│ 511324 │ П 1521-31 │ПК 68-5 │
│ 511325 │ П 1516-82 │ПК 3-11, ПП 167-2 │
│ 511326 │ П 1516-83 │ПС 224-5, ПК 1250 │
│ 511327 │ - │ПВ 1030 │
│ 511328 │ П 1516-84 │ПС 412-4 │
│ 511329 │ - │ПК 13589 │
│ 511340 │ - │ПК 2757 │
│ 511341 │ - │ПК 2109 │
│ 511342 │ - │ПК 2244 │
│ 511343 │ - │ПК 2245 │
│ 511344 │ - │ПК 18842 │
│ 511345 │ - │ПК 18841 │
│ 511346 │ - │ПК 18448 │
│ 511347 │ - │ПК 18454 │
│ 511348 │ - │ПК 18455 │
│ 511349 │ - │ПК 18457 │
│ 511350 │ - │ПК 19825 │
└─────────────┴───────────────────┴───────────────────────────────────────┘
