МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО СЕЧЕНИЯ
ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ
СОРТАМЕНТ
Extruded bulb-shaped angle-section shapes of aluminium,
aluminium and magnesium alloys.
Dimensions
ГОСТ 13617-97
ОКП 18 1140
МКС 77.140.90
Дата введения
1 января 1999 года
1. Разработан Межгосударственным техническим комитетом МТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов", ОАО "Всероссийский институт легких сплавов" (ОАО ВИЛС).
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 12-97 от 21 ноября 1997 г.).
За принятие проголосовали:
┌────────────────────────────┬────────────────────────────────────────────┐
│ Наименование государства │ Наименование национального органа │
│ │ по стандартизации │
├────────────────────────────┼────────────────────────────────────────────┤
│Азербайджанская Республика │Азгосстандарт │
│Республика Армения │Армгосстандарт │
│Республика Белоруссия │Госстандарт Белоруссии │
│Республика Казахстан │Госстандарт Республики Казахстан │
│Киргизская Республика │Киргизстандарт │
│Российская Федерация │Госстандарт России │
│Республика Таджикистан │Таджикгосстандарт │
│Туркменистан │Главная государственная инспекция │
│ │Туркменистана │
│Республика Узбекистан │Узгосстандарт │
│Украина │Госстандарт Украины │
└────────────────────────────┴────────────────────────────────────────────┘
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. N 136 межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
4. Взамен ГОСТ 13617-82.
Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия
ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия.

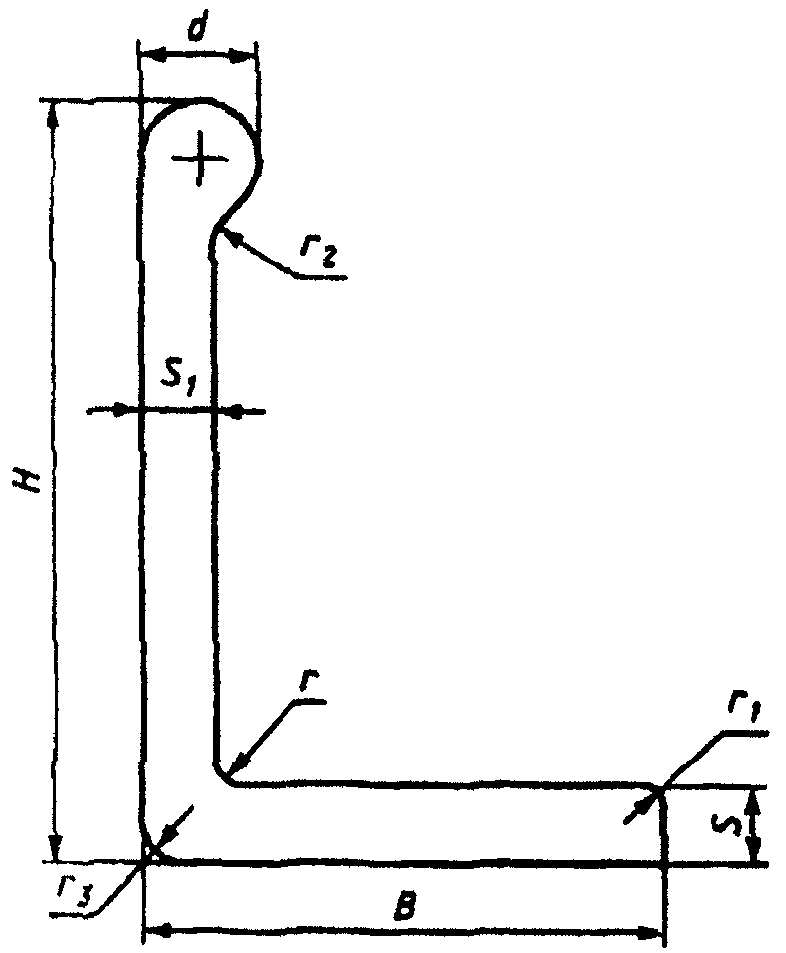

3.1. Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
┌───────┬─────────────────────────────────┬────────┬───────┬──────────────┐
│ Номер │ Размеры, мм │Площадь │Диаметр│ Теоретическая│
│профиля├────┬────┬───┬────┬───┬────┬─────┤сечения,│описан-│ масса 1 м │
│ │ H │ B │ S │ d │ r │ r │ r │ см2 │ной │ сплава, кг │
│ │ │ │ │ │ │ 1 │ 2 │ │окруж- ├───────┬──────┤
│ │ │ │ │ │ │ │ │ │ности, │алюми- │магни-│
│ │ │ │ │ │ │ │ │ │мм │ниевого│евого │
├───────┼────┼────┼───┼────┼───┼────┼─────┼────────┼───────┼───────┼──────┤
│710002 │13,0│12,0│1,0│ 3,0│1,5│0,5 │ 1,5 │ 0,292 │ 18 │ 0,083 │ 0,053│
│710003 │15,0│18,0│1,0│ 3,0│1,5│1,0 │ 1,0 │ 0,371 │ 24 │ 0,106 │ 0,067│
│710004 │15,0│18,0│1,5│ 4,0│2,0│1,5 │ 1,5 │ 0,544 │ 24 │ 0,155 │ 0,098│
│710005 │15,0│30,0│1,5│ 5,0│2,0│0,7 │ 2,5 │ 0,806 │ 34 │ 0,230 │ 0,145│
│710006 │16,0│15,0│1,0│ 3,0│1,5│0,5 │ 1,5 │ 0,352 │ 20 │ 0,100 │ 0,063│
│710007 │17,5│17,0│1,6│ 4,0│1,8│0,5 │ 1,8 │ 0,597 │ 24 │ 0,170 │ 0,107│
│710053 │18,0│22,0│1,0│ 3,2│2,0│ - │ 1,5 │ 0,442 │ 29 │ 0,126 │ 0,080│
│710010 │20,0│13,0│1,0│ 3,0│1,5│0,5 │ 1,5 │ 0,372 │ 22 │ 0,106 │ 0,067│
│710011 │20,0│15,0│1,2│ 4,0│2,0│0,6 │ 2,0 │ 0,505 │ 24 │ 0,144 │ 0,091│
│710012 │20,0│15,0│1,5│ 5,0│2,0│0,75│ 2,5 │ 0,651 │ 24 │ 0,186 │ 0,117│
│710013 │20,0│15,0│2,0│ 5,0│2,0│0,75│ 2,5 │ 0,812 │ 24 │ 0,231 │ 0,146│
│710017 │20,0│20,0│1,5│ 3,5│1,5│0,75│ 1,75│ 0,634 │ 28 │ 0,181 │ 0,114│
│710020 │23,0│13,0│1,2│ 4,0│2,0│0,6 │ 2,0 │ 0,517 │ 26 │ 0,147 │ 0,093│
│710022 │25,0│18,0│1,5│ 5,0│2,0│0,75│ 2,5 │ 0,771 │ 29 │ 0,220 │ 0,139│
│710023 │25,0│18,0│1,8│ 5,0│2,0│0,9 │ 2,5 │ 0,876 │ 29 │ 0,250 │ 0,158│
│710025 │25,0│20,0│2,0│ 6,0│2,0│1,0 │ 3,0 │ 1,061 │ 30 │ 0,302 │ 0,191│
│710027 │25,0│25,0│2,5│ 6,5│2,5│1,25│ 3,0 │ 1,348 │ 33 │ 0,384 │ 0,243│
│710031 │29,0│28,0│2,0│ 6,0│3,0│ - │ 3,0 │ 1,303 │ 39 │ 0,371 │ 0,235│
│710054 │30,0│16,0│2,0│ 6,0│2,0│ - │ 3,0 │ 1,091 │ 33 │ 0,311 │ 0,196│
│710033 │30,0│20,0│1,5│ 5,0│2,0│0,75│ 2,5 │ 0,876 │ 35 │ 0,250 │ 0,158│
│710034 │30,0│20,0│2,0│ 6,0│2,0│1,0 │ 3,0 │ 1,161 │ 35 │ 0,331 │ 0,209│
│710036 │32,0│25,0│2,5│ 6,5│2,0│1,25│ 3,0 │ 1,520 │ 40 │ 0,433 │ 0,274│
│710037 │35,0│20,0│2,0│ 6,0│2,0│1,0 │ 3,0 │ 1,261 │ 40 │ 0,359 │ 0,227│
│710039 │40,0│25,0│2,5│ 7,0│2,5│1,25│ 3,5 │ 1,825 │ 45 │ 0,520 │ 0,329│
│710041 │48,5│30,0│2,5│10,0│2,5│1,25│ 2,5 │ 2,450 │ 57 │ 0,698 │ 0,441│
│710042 │50,0│25,0│3,0│10,0│3,0│1,5 │ 9,0 │ 2,784 │ 55 │ 0,793 │ 0,501│
│710043 │50,0│30,0│4,0│10,0│4,0│2,0 │ 5,0 │ 3,533 │ 57 │ 1,007 │ 0,636│
│710045 │60,0│28,0│3,5│12,0│3,5│1,75│11,0 │ 3,875 │ 64 │ 1,104 │ 0,698│
│710046 │65,0│40,0│5,0│12,0│5,0│2,5 │ 6,0 │ 5,687 │ 76 │ 1,621 │ 1,024│
│710047 │75,0│30,0│4,0│14,0│4,0│2,0 │13,0 │ 5,302 │ 79 │ 1,511 │ 0,954│
│710048 │75,0│40,0│6,0│15,0│6,0│3,0 │ 7,5 │ 7,650 │ 85 │ 2,180 │ 1,377│
│710049 │90,0│35,0│4,5│16,0│4,5│2,25│15,0 │ 7,093 │ 93 │ 2,021 │ 1,277│
├───────┴────┴────┴───┴────┴───┴────┴─────┴────────┴───────┴───────┴──────┤
│ Примечание. Значения радиуса r , не приведенные в таблице, должны│
│ 3 │
│соответствовать ГОСТ 8617 и ГОСТ 19657. │
└─────────────────────────────────────────────────────────────────────────┘
3.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.
Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.
3.3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 Приложения А.
Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 Приложения Б.
3.4. Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 Приложения В.
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
Переводной коэффициент для профиля из алюминия всех марок - 0,950.
Таблица А.1
приближенной теоретической массы 1 м профиля
из алюминиевых сплавов
┌────────────────────────────────────┬────────────────────────────────────┐
│ Марка сплава │ Переводной коэффициент │
├────────────────────────────────────┼────────────────────────────────────┤
│ АМц │ 0,958 │
│ АМцС │ 0,958 │
│ АМг2 │ 0,940 │
│ АМг3 │ 0,937 │
│ АМг5 │ 0,930 │
│ АМг6 │ 0,926 │
│ 1561 │ 0,930 │
│ Д1 │ 0,982 │
│ Д16 │ 0,976 │
│ Д16ч │ 0,976 │
│ Д19ч │ 0,968 │
│ Д20 │ 0,996 │
│ АВ │ 0,947 │
│ ВАД1 │ 0,968 │
│ К48-2 │ 0,972 │
│ К48-2пч │ 0,972 │
│ АД31 │ 0,950 │
│ АД33 │ 0,951 │
│ АД35 │ 0,954 │
│ 1161 │ 0,972 │
│ 1163 │ 0,975 │
│ 1915 │ 0,972 │
│ 1920 │ 0,954 │
│ 1925 │ 0,972 │
│ 1935 │ 0,977 │
│ 1985ч │ 0,948 │
│ 1973 │ 1,000 │
│ 1980 │ 0,968 │
│ ВД1 │ 0,982 │
│ АВД1-1 │ 0,982 │
│ АКМ │ 0,970 │
│ М40 │ 0,965 │
│ АК4 │ 0,970 │
│ АК6 │ 0,962 │
│ АД31Е │ 0,950 │
│ АК4-1 │ 0,982 │
│ АК4-1ч │ 0,982 │
│ ВД17 │ 0,965 │
│ 1420 │ 0,867 │
└────────────────────────────────────┴────────────────────────────────────┘
(справочное)
ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ
┌────────────────────────────────────┬────────────────────────────────────┐
│ Марка сплава │ Переводной коэффициент │
├────────────────────────────────────┼────────────────────────────────────┤
│ МА1 │ 0,978 │
│ МА2 │ 0,989 │
│ МА2-1 │ 0,990 │
│ МА2-1пч │ 0,990 │
│ МА8 │ 0,989 │
│ МА12 │ 0,989 │
└────────────────────────────────────┴────────────────────────────────────┘
(справочное)
СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ
┌─────────────┬───────────────────┬───────────────────────────────────────┐
│ Номер │Обозначение профиля│ Обозначение профиля по чертежам │
│ профиля │по каталогу 1966 г.│ завода-изготовителя │
├─────────────┼───────────────────┼───────────────────────────────────────┤
│ 710002 │ П 6500-4 │ПР 102-1 │
│ 710003 │ П 6500-6 │ПК 111-6, ПП 26-10 │
│ 710004 │ П 6500-8 │ПВ 1798, ПП 26-9, С 506, ПК 111-5 │
│ 710005 │ П 6500-10 │ПП 26-8, ПК 111-4 │
│ 710006 │ П 6500-12 │ПР 102-30, ПП 26-2, ПС 13-4 │
│ 710007 │ П 6500-14 │НП 1231-1, С 470 │
│ 710010 │ П 6500-20 │ПР 102-2 │
│ 710011 │ П 6500-22 │ПР 102-35 │
│ 710012 │ П 6500-24 │ПР 102-3, НП-223-1 │
│ 710013 │ П 6500-26 │ПС 13-8, С 1385 │
│ 710017 │ П 6500-30 │ПР 102-31 │
│ 710020 │ П 6500-36 │ПР 102-4 │
│ 710022 │ П 6500-38 │ПР 102-5 │
│ 710023 │ П 6500-40 │ПР 102-6 │
│ 710025 │ П 6500-42 │ПР 102-7, ПР 102-7А │
│ 710027 │ П 6500-44 │ПР 102-32 │
│ 710031 │ - │ПК 17600 │
│ 710033 │ П 6500-54 │ПР 102-8, ПР 102-8А │
│ 710034 │ П 6500-56 │ПР 102-9 │
│ 710036 │ П 6500-60 │ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7│
│ 710037 │ П 6500-62 │ПР 102-10, ПР 102-10А │
│ 710039 │ П 6500-66 │ПР 102-11 │
│ 710041 │ П 6500-68 │ПР 102-19 │
│ 710042 │ П 6500-70 │ПР 102-20 │
│ 710043 │ П 6500-72 │ПР 102-12 │
│ 710045 │ П 6500-74 │ПР 102-21 │
│ 710046 │ П 6500-76 │ПК 0621, ПР 102-13 │
│ 710047 │ П 6500-78 │ПР 102-22 │
│ 710048 │ П 6500-80 │ПР 102-14 │
│ 710049 │ П 6500-82 │ПР 102-23 │
│ 710053 │ - │С 1914, ПК 18351 │
└─────────────┴───────────────────┴───────────────────────────────────────┘
