Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".

1. Разработан Федеральным государственным унитарным предприятием "Государственный научный центр лесопромышленного комплекса" (ФГУП "ГНЦ ЛПК").

2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 78 "Лесоматериалы".

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 27 декабря 2013 г. N 63-П).

За принятие проголосовали:

4. Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2013 г. N 2413-ст межгосударственный стандарт ГОСТ 32594-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.

5. В настоящем стандарте учтены основные нормативные положения европейского стандарта EN 1309-2:2006 "Round and sawn timber - Method of measurement of dimensions - Part 2: Round timber - Requirements for measurement and volume calculation rules" (Круглые и пиленые лесоматериалы. Метод измерения размеров. Часть 2. Круглые лесоматериалы. Требования к измерению и правила вычисления объема. NEQ).

Степень соответствия - не эквивалентная (NEQ).

Стандарт подготовлен на основе применения ГОСТ Р 52117-2003.

6. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Настоящий стандарт устанавливает поштучные и групповые методы измерений и определения объема круглых лесоматериалов (бревен) хвойных и лиственных пород в отобранной партии или уложенных в штабель. Выбор метода зависит от требуемой нормы точности определения объема лесоматериалов и технологичности процесса измерения. Стандарт применяется в сфере торговли, при государственном, внутрипроизводственном учете, таможенном контроле.

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 2708-75 Лесоматериалы круглые. Таблицы объемов

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 9462-88 Лесоматериалы круглые лиственных пород. Технические условия

ГОСТ 9463-88 Лесоматериалы круглые хвойных пород. Технические условия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1. Круглые лесоматериалы: лесоматериалы, получаемые путем поперечного деления отделенного от корней и очищенного от сучьев древесного ствола или хлыста, исключая вершину, как правило, не включают дрова.

3.2. Бревно: круглый лесоматериал определенной длины и диаметра в соответствии с назначением.

Примечание. Термин "бревно" применен в качестве синонима термина "круглые лесоматериалы".

3.3. Диаметр: расстояние между двумя параллельными прямыми, лежащими в плоскости поперечного сечения круглого лесоматериала и касающимися с противоположных сторон окружности в этом сечении.

3.4. Верхний диаметр: диаметр верхнего торца круглого лесоматериала. Обычно является наименьшим диаметром бревна.

3.5. Нижний диаметр: диаметр нижнего торца круглого лесоматериала. Обычно является наибольшим диаметром бревна.

3.6. Длина: наименьшее расстояние между торцами круглого лесоматериала.

3.7. Номинальная длина: установленная в стандарте технических условий на продукцию или в договоре на поставку длина круглого лесоматериала, являющаяся началом отсчета припуска и допускаемого предельного отклонения и используемая для вычисления объема.

3.8. Сбег: постепенное изменение диаметра круглого лесоматериала по длине. Показателем сбега является изменение диаметра на 1 м длины круглого лесоматериала. Сбег бревна вычисляется делением разницы между диаметрами в сантиметре нижнего и верхнего торцов на его длину в метре.

3.9. Объем круглых лесоматериалов: показатель количества древесины, содержащейся в круглых лесоматериалах, используемый при производственном учете, торговых операциях и таможенном контроле.

3.10. Объем дров и дровяной древесины для технологических нужд: показатель количества древесины и коры (при ее наличии) либо древесины (при отсутствии коры).

3.11. Рабочий метод измерения объема: экономичный метод массовых измерений объема круглых лесоматериалов, применяемый при производственном учете, торговых и таможенных операциях, обеспечивающий измерение с установленной погрешностью.

3.12. Опорный метод измерения объема: более точный относительно рабочих методов метод измерения объема, основанный на учете сбега каждого бревна, применяемый при выборочных измерениях для установления погрешности рабочих методов и корректировки их систематической погрешности.

3.13. Приписанная погрешность измерений: предельная погрешность в процентах конкретного рабочего метода измерений, установленная относительно результата измерения опорным методом, приписываемая любому результату измерения рабочим методом объема партии круглых лесоматериалов.

3.14. Условия воспроизводимости: условия, при которых результаты повторных измерений объема конкретной партии круглых лесоматериалов получают одним и тем же методом, измерения проводят на одной и той же совокупности бревен, в разных местах, разными учетчиками с использованием разных средств измерений.

3.15. Предельная погрешность измерений в условиях воспроизводимости (пределы воспроизводимости): максимально допустимая разница между двумя единичными результатами измерений объема конкретной партии. В этот диапазон с доверительной вероятностью 95% должна укладываться разница в результатах двух последовательных измерений одной и той же партии круглых лесоматериалов в условиях воспроизводимости.

4.1. Измерение длины бревен и определение их номинальной длины

При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с Приложением А.

Длину прямых бревен измеряют как наименьшее расстояние L (м) между двумя параллельными плоскостями, пересекающими бревно у каждого торца перпендикулярно к его продольной оси (рисунок 1).

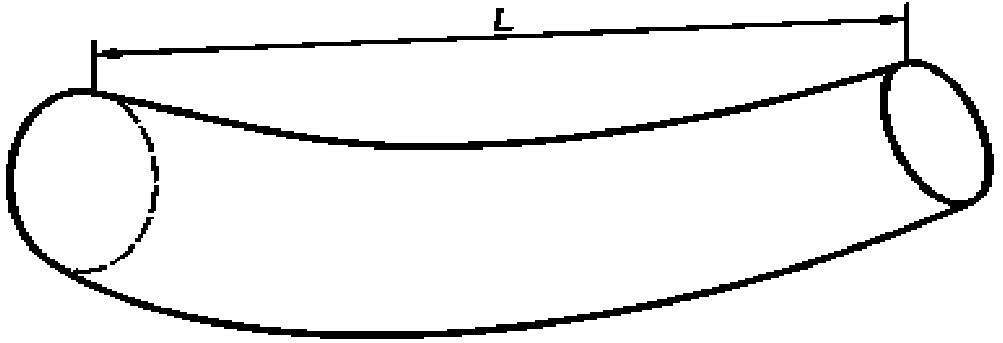

Длину бревна с кривизной измеряют таким же образом, как и длину прямого бревна (рисунок 2).

Фактический результат измерения длины приводят для вычисления объема бревен к номинальному размеру сортимента.

Значение измеренной длины деловых сортиментов круглых лесоматериалов (кроме балансов в чураках) уменьшают на величину припуска и допускаемого отклонения (допускаемого превышения номинальной длины с припуском), установленных в ГОСТ 9462, ГОСТ 9463, в других стандартах на эту продукцию, и округляют до ближайшего меньшего номинального значения. Величину допускаемого отклонения (допускаемого превышения) исключают из фактической длины бревен только в том случае, когда требование о включении этого отклонения в общую длину сортимента было предусмотрено в договоре на поставку продукции.

Измеренную длину балансов в чураках, дров и иных сортиментов, для которых в стандартах технических условий на продукцию или в договорах на ее поставку установлены предельные отклонения по длине (отклонения от номинального размера как в меньшую, так и в большую стороны), округляют до ближайшего меньшего номинального значения длины.

В случае нарушения требований к размеру градации длины (включая минимальный припуск) объем бревна определяют по ближайшей меньшей номинальной длине, установленной в стандартах на круглые лесоматериалы (т.е. без учета неполной градации длины).

При определении объема круглых лесоматериалов припуски, допускаемые отклонения по длине (если они предусмотрены в договоре на поставку продукции) и нарушенные (не полные) градации длины в расчет не принимают и вычисление объема производят по номинальной длине бревен.

Длину бревна следует фиксировать в метрах с округлением результата до второго знака после запятой.

4.2. Измерение диаметра бревен

4.2.1. При проведении измерений используют средства измерений, имеющие технические характеристики в соответствии с Приложением А.

Диаметр бревна измеряют в долях сантиметра по длине перпендикуляра между двумя параллельными прямыми, касающимися окружности поперечного сечения бревна с противоположных сторон. Перпендикуляр, по которому проводят измерение диаметра, должен располагаться под прямым углом к продольной оси бревна.

Если измеряемый диаметр бревен не превышает 20 см, проводят для каждого из них одно измерение, располагая измерительный инструмент в одном (например, горизонтальном) направлении. Для бревен, которые по визуальной оценке признают овальными, проводят два измерения диаметра, одно перпендикулярно другому, и вычисляют среднеарифметическое значение.

Если измеряемый диаметр бревен превышает 20 см, а число таких бревен в партии менее 100 шт., проводят два измерения диаметра, одно перпендикулярно другому, и вычисляют среднеарифметическое значение. Для бревен, которые по визуальной оценке признают круглыми, допускается проводить одно измерение диаметра.

Для определения объема бревна измеряют:

верхний диаметр d;

нижний диаметр D;

срединный диаметр (диаметр на середине длины бревна) d_с. При этом измерения проводят без коры.

4.2.2. Измерение верхнего и нижнего диаметров деловых сортиментов круглых лесоматериалов проводят непосредственно на торцах без учета коры. У неокоренных дров и дровяной древесины для технологических нужд диаметр бревен в любом сечении измеряют с корой. При измерении размеров бревен автоматизированными средствами их диаметр определяют с корой с последующим исключением толщины коры в соответствии с разделом 9.

При измерении нижнего диаметра комлевых бревен с закомелистостью необходимо исключать искажающее влияние закомелистости на их диаметр и объем и не принимать в расчет периферическую часть диаметра, соответствующую зоне закомелистости. Корректировку измерения нижнего диаметра при ручных измерениях осуществляют в этом случае двумя методами.

Первый метод. Для определения измеряемой части диаметра визуально проецируют на комлевой торец (на границу зоны закомелистости) две точки, образованные пересечением с плоскостью торца двух прямых линий, проходящих вдоль бревна с двух диаметрально противоположных сторон и касающихся боковой его поверхности за пределами закомелистой части, где сбег бревна относительно постоянный.

За счет продолжения в зоне закомелистости условных прямых линий, касательных к боковой поверхности бревна за пределами зоны закомелистости, переносится на зону закомелистости сбег, характерный для части бревна без закомелистости. Этим исключают искажающее влияние закомелистости на диаметр и объем.

Измеряют расстояние между этими визуально намеченными точками на нижнем торце, лежащими на границе зоны закомелистости. Измеренное расстояние представляет собой скорректированный диаметр нижнего торца с корой. Исключают двойную толщину коры, измеренную на нижнем торце, и получают искомый нижний диаметр без коры комлевого бревна с закомелистостью.

Второй метод. Исключение влияния закомелистости на диаметр и объем бревен осуществляют путем измерения диаметра в коре на расстоянии 0,5 м от комлевого торца измерительной лесной вилкой и исключения из результата двойной толщины коры, измеренной на нижнем торце.

При автоматизированном измерении электронно-оптическими средствами диаметра закомелистых бревен алгоритм программы должен предусматривать корректировку результатов измерения с целью устранения искажающего влияния закомелистости на диаметр и объем.

Результаты измерения верхнего и нижнего диаметров записывают в сантиметрах, округляя до целого числа. Целое число увеличивают на единицу, если дробная часть результата равна или превышает 0,5 см; целое число не изменяют, если дробная часть менее 0,5 см. Значения диаметров допускается округлять до четного числа. В этом случае доли четного числа отбрасывают, а целое нечетное число и доли более нечетного числа округляют до большего четного числа.

При измерении диаметра бревен автоматизированными средствами результаты измерений допускается округлять до миллиметра.

4.2.3. Срединный диаметр измеряют без коры на половине длины бревна. Измеряют длину бревна.

Вычисляют половину этого значения.

Откладывают на измеряемом бревне расстояние 1/2 длины и делают отметку. С двух диаметрально противоположных сторон бревна на уровне отметки снимают кору до древесины.

Измерение проводят в месте, свободном от коры. Для измерения срединного диаметра используют чаще всего измерительную лесную вилку.

Результат измерения срединного диаметра округляют до целого числа.

4.2.4. Пороки древесины и механические повреждения не должны оказывать влияния на результаты измерения диаметра. Если в точке по длине бревна, где необходимо измерить диаметр, имеется очевидное нарушение формы, которое может исказить результат измерения, проводят два измерения, равноудаленных от этой точки, или изменяют направление измерения диаметра.

5.1. Метод срединного сечения

Метод срединного сечения предусматривает вычисление объема цилиндра, основанием которого служит площадь поперечного сечения, взятого на середине бревна без коры. Вычисление объема бревна V, м³, проводят по формуле

где d_с - срединный диаметр бревна без коры, см;

L - длина бревна, м.

5.1.1. Подготовка и порядок проведения измерений

Измерения срединного диаметра и длины проводят для каждого бревна. Для этого производят раскатку штабеля или выборки бревен с целью обеспечения доступа к каждому бревну.

Длину бревна измеряют в соответствии с 4.1. Измерение срединного диаметра проводят в соответствии с 4.2.1 и 4.2.3.

5.2. Метод усеченного конуса

Метод усеченного конуса предусматривает измерение верхнего диаметра d, нижнего диаметра D и длины бревна L. Вычисление объема бревна без коры V, м³, проводят по формуле усеченного конуса:

где d - диаметр бревна в верхнем торце без коры, см;

D - диаметр бревна в нижнем торце без коры, см;

L - длина бревна, м.

5.2.1. Подготовка и порядок проведения измерений

Измеряют верхний диаметр d, нижний диаметр D и длину L для каждого бревна. Для этого производят раскатку штабеля с целью доступа к каждому бревну. Измерение диаметров бревен проводят в соответствии с 4.2.1 и 4.2.2. Длину бревна измеряют в соответствии с 4.1.

5.3. Секционный метод

Метод основан на суммировании объема секций бревна, форму которого и форму секций принимают за усеченный конус. Метод предусматривает:

- измерение диаметра бревна с корой в верхнем и нижнем его торцах и в конце каждой секции через равные отрезки длиной l от одного измерения до другого;

- вычисление диаметра бревна без коры (кроме дров и дровяной древесины для технологических нужд) по всем сечениям путем исключения двойной толщины коры в соответствии с разделом 9;

- вычисление объема деловых сортиментов без коры, дров и дровяной древесины для технологических нужд - с корой V, м³, как суммы объемов секций по формуле

где l_i - длина секций заданного размера, м;

i - порядковый номер секций от 1 до n;

l_n - длина последней секции n, имеющей меньшую длину, чем l_i, м;

n - общее количество секций;

n-1 - количество секций равной длины;

d_i, d_n - верхний диаметр секции бревна без коры (или с корой) заданной длины (d_i) и последней, более короткой, секции (d_n), см;

D_i, D_n - нижний диаметр секции бревна без коры (или с корой) заданной длины (D_i) и последней, более короткой, секции (D_n), см.

Объем деловых сортиментов V, полученный по формуле 3, может быть вычислен вначале с корой с последующим пересчетом в объем без коры с использованием показателя двойной толщины коры или поправочного коэффициента в соответствии с разделом 9.

Объем дров и дровяной древесины для технологических нужд вычисляется с корой по формуле 3 без корректировки на объем коры.

5.3.1. Подготовка и порядок проведения измерений

Длину всех секций, кроме последней, отмеряют равной. Длина каждой секции равна расстоянию между концами секций. У каждой секции измеряют два диаметра - верхний и нижний. Диаметры измеряют с корой в одном или в двух взаимно перпендикулярных направлениях l с вычислением среднего значения двух измерений). Должно быть исключено влияние вздутий от сучков, задиров коры, вырывов и других местных дефектов формы бревна, искажающих результат измерения диаметра.

При автоматизированных измерениях погрешность результатов измерений должна быть не выше погрешности аналогичных измерений, выполненных вручную.

Расстояние (по длине бревна от одного измерения до другого не должно превышать 0,20 м при автоматизированных измерениях, 2 м - при ручных измерениях.

Исключение коры при измерении объема деловых сортиментов проводят в соответствии с разделом 9.

5.4. Метод верхнего диаметра и среднего сбега

Метод предусматривает определение объема бревна умножением площади поперечного сечения на середине длины бревна на его длину. С учетом большей технологичности процесса измерения верхнего диаметра бревна по сравнению с измерением срединного диаметра бревна без коры срединный диаметр не измеряют, а вычисляют. Вычисления проводят путем пересчета верхнего диаметра d в срединный диаметр d_с, см, с использованием сбега по формуле

где d - верхний диаметр бревна, см;

s - сбег бревна, см/м;

L - длина бревна, м.

Вычисление объема бревна V, м³, выполняют по формуле

где L - длина бревна, м;

d - верхний диаметр бревна, см;

- среднеарифметическое значение сбега партии бревен, см/м.

5.4.1. Подготовка и порядок проведения измерений

Метод основан на выборочных измерениях сбега бревен для породы древесины, района заготовки (произрастания). Выборка должна быть не менее 500 бревен. Выборку формируют так, чтобы количество бревен в выборке (шт.) различных диаметров и длин было пропорционально распределению количества этих бревен, получающемуся при раскряжевке хлыстов. Отбор бревен в выборку должен быть случайным.

Для каждого бревна выборки измеряют:

- верхний диаметр d,

- нижний диаметр D,

- длину L.

Сбег бревна s, см/м, вычисляют по формуле

По результатам измерений бревен выборки вычисляют среднеарифметическое значение сбега бревен S.

Длину бревен измеряют в соответствии с 4.1. Верхний и нижний диаметры бревен - 4.2.1 и 4.2.2.

5.5. Метод таблиц объемов по ГОСТ 2708

Объем круглых лесоматериалов определяют измерением их длины и диаметра верхнего торца бревен без коры (в случае измерения неокоренных дров и дровяной древесины для технологических нужд - с корой) и нахождением по этим параметрам объема древесины без коры (в случае измерения неокоренных дров и дровяной древесины для технологических нужд - с корой) по таблицам ГОСТ 2708.

5.6. Метод концевых сечений

Метод концевых сечений предусматривает определение объема бревна по измерениям диаметра верхнего d, нижнего D торцов и длины бревна L.

Определение объема бревна основано на допущении идентичности формы бревна с формой усеченного параболоида. Объем бревна без коры V, м³, вычисляют по формуле

Для измерения верхнего диаметра без коры d, нижнего диаметра без коры D и длины L производят раскатку штабеля с целью обеспечения доступа к каждому бревну. Измерение диаметров бревен проводят в соответствии с 4.2.1, 4.2.2 и 4.2.4. Длину бревна измеряют в соответствии с 4.1.

5.7. Метод измерения объема круглых лесоматериалов по верхнему диаметру и сбегу как функции верхнего диаметра

5.7.1. Сущность метода

В качестве модели бревна принято идентичное ему геометрическое тело - усеченный конус. Объем усеченного конуса V, м³, вычисляют по формуле 2 или по преобразованной формуле

где L - длина бревна, м;

d - верхний диаметр, см;

D - нижний диаметр, см.

Метод измерения объема круглых лесоматериалов по верхнему диаметру и сбегу как функции верхнего диаметра основан на применении преобразованной формулы усеченного конуса. Этот метод предусматривает инструментальное измерение двух параметров - верхнего диаметра и длины бревен. Значение третьего параметра - нижнего диаметра D_р, см, вычисляют на основе измеренных верхнего диаметра и длины, а также расчетного сбега по формуле

где D_р - расчетное значение нижнего диаметра, см;

d - верхний диаметр, см;

S - расчетный сбег, выраженный функцией связи с верхним диаметром, см/м;

L - длина бревна, м.

Объем бревна по методу верхнего диаметра и сбега как функции верхнего диаметра V, м³, вычисляют по формуле

где L - длина бревна, м;

d - верхний диаметр, см;

d + SL = D_р - расчетное значение нижнего диаметра, см;

S - расчетный сбег, выраженный функцией связи с верхним диаметром, см/м.

Уравнение зависимости расчетного сбега S от верхнего диаметра бревен d имеет следующее выражение:

Преобразование общей формулы (8) в формулу рабочего метода, пригодную для вычисления объема, заключается в замене в ней символа S на уравнение (11). При отсутствии систематической погрешности объем бревен V, м³, по методу верхнего диаметра и сбега как функции верхнего диаметра вычисляют по преобразованной рабочей формуле

где L - длина бревна, м;

d - верхний диаметр (для деловых сортиментов - без коры, для дров и дровяной древесины для технологических нужд - с корой), см.

Для определения объема бревен используют формулу (12) либо таблицу 1.

5.7.2. Корректировка вычисленного объема бревен при возникновении систематической погрешности

Числовые параметры функции расчетного сбега [уравнение (11)] вычислены по данным выборочной совокупности бревен и отражают ее средний породный состав и свойства.

При другом породном составе и свойствах в партии круглых лесоматериалов траектория зависимости сбега от диаметра иногда может проходить выше или ниже кривой, выраженной уравнением (11), что может приводить к систематической погрешности в определении объема. Систематическую погрешность устраняют умножением объема круглых лесоматериалов, вычисленного по формуле (12) или взятого из таблицы 1, на величину поправочного коэффициента K, порядок расчета которого приведен в 5.7.3.

Скорректированный на величину систематической погрешности объем бревна по методу верхнего диаметра и сбега как функции верхнего диаметра V_с, м³, вычисляют по формуле

где L - длина бревна, м;

d - верхний диаметр (для деловых сортиментов - без коры, для дров и дровяной древесины для технологических нужд - с корой), см;

K - поправочный коэффициент на систематическую погрешность [вычисляют по формуле (15)].

При необходимости объем круглых лесоматериалов определяют по таблице 1, построенной на основе формулы (12). Если установлен поправочный коэффициент на систематическую погрешность K, объем по таблице 1 умножают на K.

Объем партии круглых лесоматериалов определяют суммированием объемов отдельных бревен, составляющих партию.

5.7.3. Исключение возможной систематической погрешности при измерении объема круглых лесоматериалов по методу верхнего диаметра и сбега как функции верхнего диаметра

Проверку метода измерения объема по верхнему диаметру и сбегу как функции диаметра на наличие систематической погрешности выполняют сравнением результата измерения объема выборочной совокупности бревен по этому методу [формула (12) или таблица 1] с аналогичным результатом его оценки по относительно точному методу усеченного конуса [формула (2)], учитывающему фактический сбег каждого бревна (по опорному методу).

Разница (положительная или отрицательная) между объемами партии по указанным методам свидетельствует о наличии систематической погрешности и целесообразности вычисления поправочного коэффициента, если разница существенна.

Относительную систематическую погрешность измерения объема выборочной партии круглых лесоматериалов по методу верхнего диаметра и сбега как функции верхнего диаметра вычисляют по формуле

где V - объем выборочной партии бревен по методу верхнего диаметра и сбега как функции верхнего диаметра [по формуле (12) или по таблице 1], м³;

V_у.к - объем выборочной партии бревен по методу усеченного конуса [по формуле (2)], м³;

V - V_у.к - абсолютная погрешность, м³.

Если относительная систематическая погрешность, вычисленная для выборочной партии бревен объемом 300 м³ и более, равна или превышает 2%, принимают решение о применении поправочного множителя (коэффициента) к результатам измерения объема бревен по методу верхнего диаметра и сбега как функции верхнего диаметра.

Поправочный множитель (коэффициент K) на систематическую погрешность измерения объема бревен методом верхнего диаметра и сбега как функции верхнего диаметра вычисляют по формуле

где V_у.к - объем выборочной партии бревен по методу усеченного конуса [по формуле (2)], м³;

V - объем партии бревен по методу верхнего диаметра и сбега как функции верхнего диаметра [по формуле (12) или по таблице 1], м³.

Результат вычисления поправочного множителя (коэффициента) округляют до 0,001.

Покупатель и продавец круглых лесоматериалов должны перед началом использования настоящего метода, а в последующем ежегодно проводить совместно либо каждый самостоятельно проверку метода верхнего диаметра и сбега на наличие систематической погрешности и принимать согласованное решение об установлении поправочного множителя (коэффициента) на систематическую погрешность для одного или нескольких сортиментов.

Для этого их представители или специалисты осуществляют выборочные измерения партии круглых лесоматериалов.

Выборочная совокупность круглых лесоматериалов формируется из расчета не менее 300 м³. Отбор бревен в выборку должен быть случайным. Представительство сортиментов в выборке должно соответствовать их соотношению, получающемуся при раскряжевке, либо соотношению, сложившемуся в покупаемой партии.

Для каждого бревна выборки должны быть измерены:

- верхний диаметр с округлением результата до 0,1 см;

- нижний диаметр с округлением результата до 0,1 см;

- длина бревна с округлением результата до 0,01 м.

Для всех бревен выборки должен быть вычислен:

- объем бревен по методу усеченного конуса [по формуле (2)] и их общий объем;

- объем бревен по методу верхнего диаметра и сбега как функции верхнего диаметра [по формуле (12) или по таблице 1] и их общий объем;

- относительная (в процентах) систематическая погрешность [по формуле (14)];

- поправочный множитель (коэффициент) на систематическую погрешность метода верхнего диаметра и сбега как функции верхнего диаметра [по формуле (15)] при необходимости его установления.

Покупатель и продавец фиксируют поправочный множитель (коэффициент) на систематическую погрешность метода верхнего диаметра и сбега как функции верхнего диаметра в двустороннем акте, применяют его при приемке-передаче круглых лесоматериалов для определения объема по формуле (13) и таблице 1.

Для устранения систематической погрешности, обусловленной природными свойствами лесов, возможна разработка региональных уравнений зависимости сбега от верхнего диаметра бревен и замена уравнения (11) на региональные уравнения. Возможна также замена общего для всех пород уравнения (11) на уравнения по отдельным породам. В этих случаях в формулах (12) и (13) должно быть заменено встроенное в них уравнение сбега (11) на новые уравнения. Таблица 1 объемов круглых лесоматериалов также должна быть заменена либо скорректирована.

6.1. Групповой метод определения объема бревен в штабеле, сформированном на складе (на земле)

6.1.1. Подготовка и порядок проведения измерений

Определение объема круглых лесоматериалов геометрическим методом проводят отдельно для каждого штабеля бревен.

Для определения объема (м³) штабеля бревен геометрическим методом сначала измеряют складочный объем штабеля.

Складочный объем штабеля бревен - это объем, вычисленный по результатам измерения его высоты, ширины и длины. Он включает объем древесины, объем коры (при наличии) и объем пустот между бревнами штабеля.

6.1.2. Складочный объем штабеля бревен V_с, м³, сформированного на складе (рисунок 4), вычисляют по формуле

где H - высота штабеля, м;

B - ширина штабеля, м;

L - длина штабеля, м.

Измерение высоты штабеля H проводят по секциям.

Торцевую сторону штабеля делят на n одинаковых частей (секций) длиной не более 3 м. Высоту секции h (м) измеряют посередине каждой секции с обеих торцевых сторон штабеля, с округлением результата до второго знака после запятой.

Толщину подштабельных подкладок и прокладок из измеренной высоты исключают.

Высоту штабеля H определяют как среднеарифметическое значение высоты всех секций штабеля по формуле

где h_iп - высота i-й секции с торцевой передней стороны, м;

n - число секций;

h_iз - высота i-й секции с торцевой задней стороны, м;

i - порядковый номер секции (i изменяется от 1 до n).

Ширину штабеля B, сформированного на складе, принимают равной номинальной длине сортиментов, установленной в технических документах или в договорах на поставку (без припусков).

В случае если в штабель уложены бревна разных номинальных длин, средняя длина штабеля вычисляется как средняя величина номинальных длин взвешенных через число бревен соответствующих номинальных длин.

Ширину штабеля B измеряют в метрах с округлением результата до второго знака после запятой.

Длину штабеля L₁, сформированного на складе, измеряют вдоль обеих (передней и задней) торцевых сторон штабеля с вычислением среднего значения. Для этого с каждой стороны штабеля измеряют длину оснований L₁ и L₁' по крайним бревнам нижнего ряда и длину штабеля L₂ и L₂' по крайним бревнам верхнего ряда. Среднее значение длины штабеля вычисляют по формуле

где L₁ - длина штабеля по основанию вдоль торцевой передней стороны штабеля, м;

L₂ - длина штабеля по верхнему ряду вдоль торцевой передней стороны штабеля, м;

L₁' - длина штабеля по основанию вдоль торцевой задней стороны штабеля, м;

L₂' - длина штабеля по верхнему ряду вдоль торцевой задней стороны штабеля, м.

Длину штабеля, измеренную в метрах, округляют до второго знака после запятой.

Для перевода полученного складочного объема штабеля на складе (на земле) в "плотный" объем (без коры и пустот) умножают значение складочного объема на соответствующий коэффициент полнодревесности по таблицам 2 и 3.

6.2. Групповой метод определения объема бревен в штабеле, сформированном на железнодорожном и автомобильном транспорте

6.2.1. Складочный объем штабеля бревен V_у, погруженных на железнодорожный транспорт (полувагоны и платформы) и автомобили, вычисляют как сумму объемов прямоугольной и суженной частей по формуле

где L - номинальная длина бревен в штабеле, м;

B - ширина штабеля в транспортном средстве, м;

H_ср - средняя высота прямоугольной части штабеля, м;

h_ср - средняя высота суженной части штабеля, м.

Ширину штабеля B принимают равной внутреннему расстоянию между стойками, ограждающими штабель. Расстояние между стойками измеряют на уровне бортов полувагона или по верху стоек других транспортных средств.

Длину штабеля L принимают равной номинальной длине бревен в штабеле (без припусков).

Высоту прямоугольной части штабеля бревен H_ср, погруженных на железнодорожный транспорт с "шапкой", измеряют в местах установки прокладок, стяжки под "шапку" от низа прокладки, стяжки до уровня пола транспортного средства с обеих его сторон. По результатам измерений определяют среднеарифметическое значение. Высоту суженной части h_ср измеряют между верхней стороной прокладки, стяжки под "шапку" и горизонтальной линией, касающейся верхнего бревна штабеля.

Высоту прямоугольной и суженной частей штабеля, погруженного на автомобиль или железнодорожный транспорт без "шапки", измеряют около стоек, ограждающих штабель. Для определения высоты прямоугольной части штабеля H_ср измеряют расстояние от верхней стороны прилегающего к стойке верхнего бревна до основания укладки штабеля. Высоту суженной части штабеля h_ср измеряют как расстояние от прилегающего к стойке верхнего бревна до горизонтальной линии, касающейся верхнего бревна суженной части штабеля. Измерения делают у четырех стоек по концам штабеля, по которым и определяют среднеарифметическое значение прямоугольной и суженной частей штабеля. Длину, ширину и высоту штабеля измеряют в метрах с точностью до второго знака после запятой. Толщину подкладок и прокладок в расчет не принимают.

6.2.2. Для пересчета складочного объема штабелей круглых лесоматериалов, погруженных на транспортные средства, в "плотный" объем умножают складочный объем на коэффициент полнодревесности по таблице 4 с учетом характеристик круглых лесоматериалов (породы, длины, диаметра, назначения, в коре, без коры).
