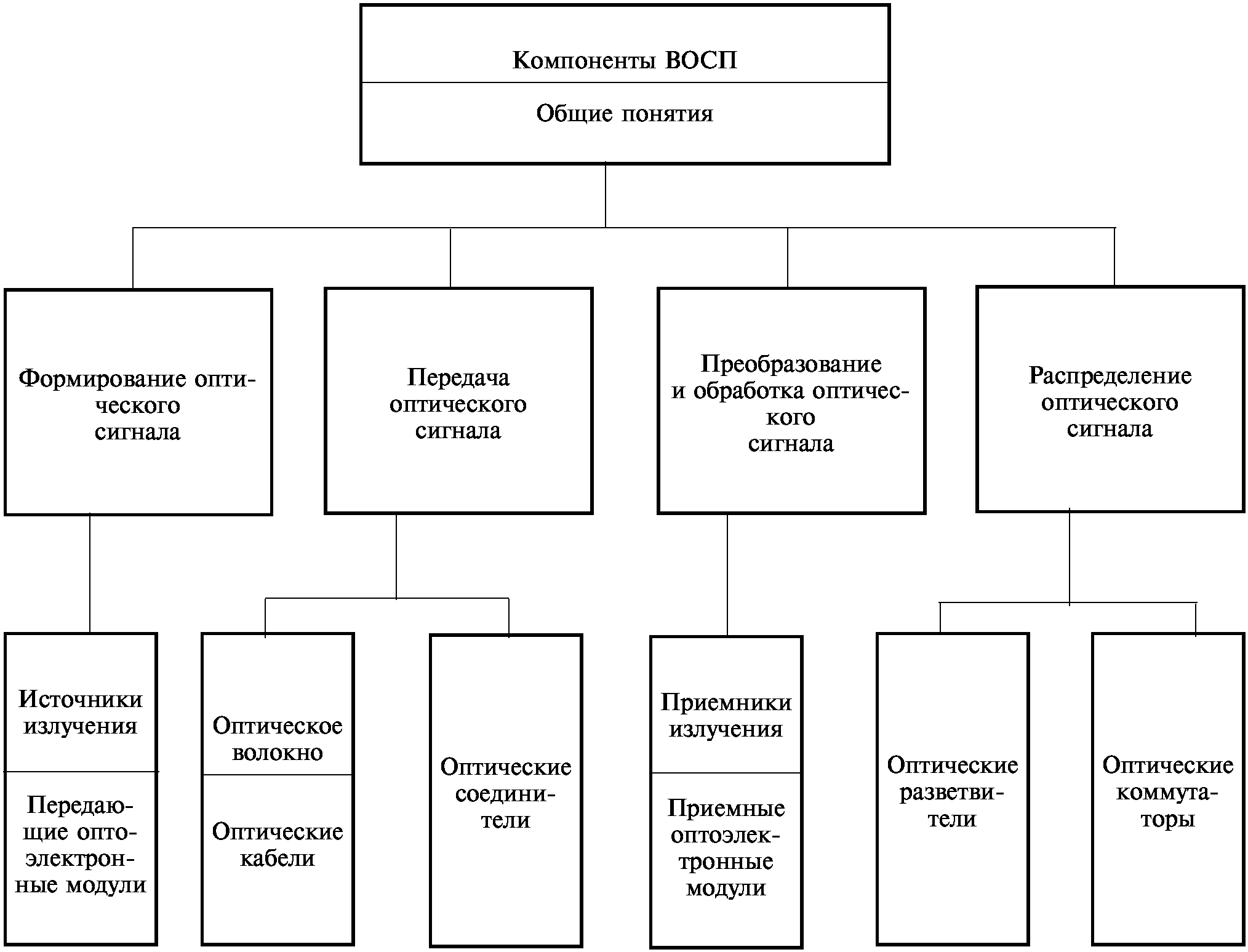

Приложение 2. Распределение компонентов ВОСП в зависимости от выполняемых функций
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 15 августа 1985 г. N 2671
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМЫ ПЕРЕДАЧИ ВОЛОКОННО-ОПТИЧЕСКИЕ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Optical fibre data transmission systems.
Terms and definitions
ГОСТ 26599-85
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1986 г.,
Изменения N 2, утв. в марте 1989 г.)
Группа Э00
ОКСТУ 6601
Дата введения
1 июля 1986 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.08.85 N 2671.
2. Введен впервые.
3. Ссылочные нормативно-технические документы
───────────────────────────────────────┬──────────────────────────
Обозначение НТД, на который дана ссылка│ Номер пункта
───────────────────────────────────────┼──────────────────────────
ГОСТ 25462-82 │ 12
4. Ограничение срока действия снято по протоколу N 2-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93).
5. ИЗДАНИЕ (март 2001 г.) с Изменениями N 1, 2, утвержденными в июне 1986 г., марте 1989 г. (ИУС 10-86, 6-89).
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий аппаратуры и компонентов волоконно-оптических систем передачи.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов - синонимов стандартизованного термина запрещается.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В стандарте приведен алфавитный указатель содержащихся в нем терминов.
Термины и определения понятий, применяемых в ВОСП, приведены в Приложении 1. Распределение компонентов ВОСП в зависимости от выполняемых функций приведено в Приложении 2.
ИС МЕГАНОРМ: примечание.
Стандартизованные термины, набранные полужирным шрифтом в официальном тексте документа, в электронной версии документа отмечены знаком "#".
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым.
──────────────────────────────┬────────────────────────────────────────────
Термин │ Определение
──────────────────────────────┴────────────────────────────────────────────
ОБЩИЕ ПОНЯТИЯ
1а. #Волоконно-оптическая │ Система передачи, в которой все виды
система передачи# │сигналов передают по оптическому кабелю
ВОСП │
1б. #Волоконно-оптическая │ Совокупность линейных трактов волоконно-
линия передачи# │оптических систем передачи, имеющих общий
ВОЛП │оптический кабель, линейные сооружения и
│устройства их обслуживания в пределах
│действия устройств обслуживания
1в. #Волоконно-оптическая │ Волоконно-оптическая система передачи, в
система передачи со │которой при передаче в одном или двух
спектральным разделением# │противоположных направлениях нескольких
ВОСП со спектральным │сигналов по одному волокну оптического
разделением │кабеля используются источники излучения с
│различными длинами волн для передачи каждого
│сигнала
1г. #Волоконно-оптическая │ Волоконно-оптическая система передачи, в
система передачи с временным │которой для передачи в одном направлении
разделением# │нескольких сигналов по одному волокну
ВОСП с временным разделением │оптического кабеля каждому сигналу отводят
│определенные интервалы времени
1д. #Линейный тракт │ Комплекс технических средств волоконно-
волоконно-оптической системы │оптической системы передачи, обеспечивающий
передачи# │передачу сигналов электросвязи в полосе
Линейный тракт ВОСП │частот или со скоростью, соответствующей
│данной системе передачи
1е. #Многомодовая волоконно- │ Волоконно-оптическая система передачи, в
оптическая система передачи# │которой используется оптический кабель с
Многомодовая ВОСП │многомодовым волокном
1ж. #Одномодовая волоконно- │ Волоконно-оптическая система передачи, в
оптическая система передачи# │которой используется оптический кабель с
Одномодовая ВОСП │одномодовым волокном
1. #Компонент волоконно- │ Изделие оптики, оптоэлектроники или оптико-
оптической системы передачи# │механическое изделие, являющееся частью
Компонент ВОСП │волоконно-оптической системы передачи,
│которое может быть выделено как
│самостоятельное изделие с точки зрения
│требований к испытаниям, приемке, поставке
│и эксплуатации, и предназначенное для
│выполнения одной или нескольких функций по
│формированию, передаче, распределению,
│преобразованию и обработке оптического
│сигнала
2. #Оптический волновод ВОСП#│ Направляющая среда, структура которой
│обеспечивает распространение оптического
│излучения вдоль нее
3. #Оптическая цепь ВОСП# │ Совокупность компонентов ВОСП, соединенных
│таким образом, чтобы обеспечить передачу
│оптического сигнала между ними
4. #Оптическая коммутация │ Замыкание или размыкание оптической цепи
ВОСП# │под влиянием внешнего управляющего
│воздействия
5. #Оптический плюс# │ Место ввода или вывода оптического
Полюс │излучения в компонент ВОСП
6. #Оптическое соединение# │ Сочленение оптических полюсов компонентов
│ВОСП, обеспечивающее передачу оптического
│излучения между ними
7. #Оптические вносимые │ Отношение суммарной мощности оптического
потери# │излучения на входных оптических полюсах
Вносимые потери │компонента ВОСП к суммарной мощности
│оптического излучения на выходных полюсах
│компонента ВОСП, выраженное в децибелах
8. #Коэффициент передачи │ Отношение мощности оптического излучения
между оптическими полюсами# │на одном из оптических полюсов компонента
Коэффициент передачи между │ВОСП к мощности оптического излучения на
полюсами │другом из его оптических полюсов, выраженное
│в децибелах
9. #Деградация компонента │ Ухудшение одного или нескольких параметров
ВОСП# │компонента ВОСП в период его эксплуатации
Деградация │
10. #Нестабильность параметра│ Относительное изменение значения какого-
компонента ВОСП# │либо параметра компонента ВОСП в процессе
Нестабильность │воздействия неконтролируемых внешних
│факторов
(Измененная редакция, Изм. N 1, 2).
Аппаратура волоконно-оптических систем передачи
10а. #Передатчик ВОСП# │ Совокупность передающего оптоэлектронного
│модуля с дополнительными устройствами
│преобразования электрического сигнала
10б. #Приемник ВОСП# │ Совокупность приемного оптоэлектронного
│модуля с дополнительными устройствами
│преобразования электрического сигнала
10в. #Аналоговый ретранслятор│ Устройство волоконно-оптической системы
ВОСП# │передачи, предназначенное для преобразования
│аналогового оптического сигнала в электриче-
│ский сигнал, его усиления и последующего
│преобразования в оптический сигнал
10г. #Регенерационный │ Устройство волоконно-оптической системы
ретранслятор ВОСП# │передачи, предназначенное для преобразования
│цифрового оптического сигнала в электриче-
│ский, его регенерации и последующего
│преобразования в оптический сигнал
10д. #Оптический усилитель │ Устройство волоконно-оптической системы
ВОСП# │передачи, предназначенное для усиления
│оптического сигнала без преобразования его в
│электрический
(Введены дополнительно, Изм. N 1, 2).
ОПТИЧЕСКИЕ ВОЛОКНА
11. #Оптическое волокно# │ Оптический волновод ВОСП, выполненный в
Волокно │виде нити из диэлектрических материалов с
│покрытием
12. #Волоконный световод# │ По ГОСТ 25462
Световод │
13. #Оболочка оптического │ Внешняя поверхность оптического волокна,
волокна# │имеющая постоянное значение показателя
Оболочка │преломления по поперечному сечению и
│определяющая совместно с сердцевиной
│структуру поля распространяющегося
│оптического излучения
14. #Сердцевина оптического │ Центральная поверхность оптического
волокна# │волокна, имеющая больший показатель
Сердцевина │преломления, чем окружающая оболочка
│оптического волокна, и определяющая
│совместно с нею структуру поля
│распространяющегося оптического излучения
│ Примечание. Область сердцевины
│ определяется заданной частью разности между
│ максимальным значением показателя
│ преломления и значением показателя
│ преломления оболочки оптического волокна.
│
15. #Защитное покрытие │ Покрытие, наносимое на оболочку оптического
оптического волокна# │волокна с целью его защиты от внешних
Защитное покрытие │воздействий
│ Примечание. Защитное покрытие называется
│ первичным, если оно наносится на оболочку
│ оптического волокна, и вторичным, если оно
│ наносится на первичное покрытие.
│
16. #Опорная поверхность │ Внешняя поверхность оболочки оптического
оптического волокна# │волокна или защитного покрытия оптического
Опорная поверхность │волокна, служащая для юстировки при
│операциях оптического соединения
17. #Центр сердцевины │ Центр окружности наименьшего диаметра на
(оболочки, защитного покрытия)│поперечном сечении оптического волокна,
оптического волокна# │внутри которой может быть полностью
Центр сердцевины (оболочки, │заключено поперечное сечение сердцевины
защитного покрытия) │(оболочки, защитного покрытия)
18. #Одномодовое оптическое │ Оптическое волокно, по которому может
волокно# │распространяться только одна мода
Одномодовое волокно │
19. #Многомодовое оптическое │ Оптическое волокно, по которому может
волокно# │распространяться более одной моды
Многомодовое волокно │
20. #Градиентное оптическое │ Оптическое волокно, профиль показателя
волокно# │преломления которого является монотонной
Градиентное волокно │убывающей функцией радиуса в пределах его
│сердцевины
21. #Ступенчатое оптическое │ Оптическое волокно, значение показателя
волокно# │преломления которого постоянно в пределах
Ступенчатое волокно │сердцевины
22. #Дисперсия оптического │ Различие групповых скоростей различных
волокна# │составляющих оптического излучения
Дисперсия │
23. #Межмодовая дисперсия │ Дисперсия оптического волокна,
оптического волокна# │обусловленная различием групповых скоростей
Межмодовая дисперсия │его мод
24. #Внутримодовая дисперсия │ Составляющая дисперсии, обусловленная
оптического волокна# │нелинейной зависимостью постоянной
Внутримодовая дисперсия │распространения данной моды оптического
│волокна от длины волны оптического излучения
25. #Дисперсия материала │ Дисперсия оптического волокна,
оптического волокна# │обусловленная зависимостью показателя
Дисперсия материала │преломления материала сердцевины и оболочки
│от длины волны оптического излучения
26. #Равновесие мод │ Режим распространения оптического излучения
оптического волокна# │по оптическому волокну, при котором
│сохраняется постоянное распределение
│мощности между его модами
27. #Оптический кабель# │ Кабельное изделие, содержащее один или
│несколько оптических волокон, объединенных
│в единую конструкцию, обеспечивающую их
│работоспособность в заданных условиях
│эксплуатации
│ Примечание. При необходимости оптический
│ кабель может содержать также токопроводящие
│ жилы.
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ОПТИЧЕСКОГО ВОЛОКНА
28. #Диаметр сердцевины │ Диаметр окружности, определяющий центр
(оболочки, защитного покрытия)│сердцевины (оболочки, защитного покрытия) на
оптического волокна# │поперечном сечении оптического волокна
Диаметр сердцевины (оболочки,│
защитного покрытия) │
29. #Профиль показателя пре- │ Распределение показателя преломления
ломления оптического волокна# │оптического волокна вдоль диаметра его
Профиль │поперечного сечения
30. #Коэффициент затухания │ Величина, характеризующая уменьшение
оптического волокна# │мощности оптического излучения при его
Коэффициент затухания │прохождении по оптическому волокну,
│выраженное в децибелах, отнесенное к длине
│оптического волокна
│ Примечание. Коэффициент затухания следует
│ измерять в режиме равновесия мод.
│
31. #Спектральная кривая │ Зависимость коэффициента затухания
затухания оптического волокна#│оптического волокна от длины волны
Спектральная кривая затухания│оптического излучения
32. #Полоса пропускания │ Интервал частот, в котором значение
оптического волокна# │амплитудно-частотной модуляционной
Полоса пропускания │характеристики оптического волокна больше
│или равно половине ее максимального значения
33. #Коэффициент широкополос-│ Полоса пропускания оптического волокна
ности оптического волокна# │длиной 1 км, выраженная в мегагерцах,
Широкополосность │умноженных на километр
ПЕРЕДАЮЩИЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
34. #Передающий │ Изделие оптоэлектроники, предназначенное
оптоэлектронный модуль# │для преобразования электрических сигналов в
ПОМ │оптические
│ Примечание. Типичный передающий
│ оптоэлектронный модуль включает источник
│ излучения ВОСП (излучатели
│ полупроводниковых лазеров и излучающие
│ диоды), электронные схемы (или их элементы)
│ для преобразования входных электрических
│ сигналов и стабилизации режимов работы,
│ оптический соединитель или отрезок
│ оптического кабеля, выполненные в едином
│ конструктивном исполнении.
│
35. #Аналоговый (цифровой) │ Передающий оптоэлектронный модуль,
передающий оптоэлектронный │предназначенный для преобразования
модуль# │аналоговых (цифровых) сигналов электросвязи
Аналоговый (цифровой) ПОМ │
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПЕРЕДАЮЩИХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
36. #Входное напряжение │ Значение напряжения электрического сигнала
передающего оптоэлектронного │на входе передающего оптоэлектронного
модуля# │модуля, работающего в заданном режиме
Входное напряжение ПОМ │эксплуатации
37. #Средняя мощность │ Среднее значение мощности оптического
излучения передающего │излучения на выходном оптическом полюсе
оптоэлектронного модуля# │передающего оптоэлектронного модуля за
Средняя мощность ПОМ │заданный интервал времени, в заданном
│телесном угле и при заданном входном
│напряжении
38. #Спектральная │ Зависимость спектральной плотности средней
характеристика передающего │мощности излучения передающего
оптоэлектронного модуля# │оптоэлектронного модуля от длины волны
Спектральная характеристика │оптического излучения
ПОМ │
39. #Рабочая длина волны │ Длина волны оптического излучения на
передающего оптоэлектронного │выходном оптическом полюсе передающего
модуля# │оптоэлектронного модуля, на которой
Рабочая длина волны ПОМ │нормированы его параметры
40. #Ширина спектра │ Максимальное расстояние между абсциссами
передающего оптоэлектронного │точек спектральной характеристики
модуля# │передающего оптоэлектронного модуля,
Ширина спектра ПОМ │соответствующих заданному уровню
│спектральной мощности оптического излучения
41. #Полоса пропускания │ Интервал частот, в котором значение
передающего оптоэлектронного │амплитудно-частотной характеристики
модуля# │аналогового передающего оптоэлектронного
Полоса пропускания ПОМ │модуля больше или равно половине ее
│максимального значения
42. #Скорость передачи │ Скорость передачи символов цифрового
передающего оптоэлектронного │сигнала электросвязи на входе передающего
модуля# │оптоэлектронного модуля, при которой его
Скорость передачи ПОМ │параметры сохраняют заданные значения
│ Примечание. В зависимости от области
│ применения может быть задана максимальная
│ скорость передачи передающего
│ оптоэлектронного модуля или допустимый
│ диапазон ее значений.
ПРИЕМНЫЕ ОПТОЭЛЕКТРОННЫЕ МОДУЛИ
43. #Приемный оптоэлектронный│ Изделие оптоэлектроники, предназначенное
модуль# │для преобразования оптических сигналов,
ПРОМ │передаваемых в волоконно-оптической системе
│передачи в электрические сигналы
│ Примечание. Типичный приемный
│ оптоэлектронный модуль включает приемник
│ излучения ВОСП, электронные схемы обработки
│ электрического сигнала и стабилизации
│ режимов работы, оптический соединитель или
│ отрезок оптического кабеля, выполненные в
│ едином конструктивном исполнении.
│
44. #Аналоговый (цифровой) │ Приемный оптоэлектронный модуль,
приемный оптоэлектронный │предназначенный для преобразования
модуль# │аналоговых (цифровых) оптических сигналов
Аналоговый (цифровой) ПРОМ │электросвязи
45. #Приемно-передающий │ Изделие оптоэлектроники, выполняющее
оптоэлектронный модуль# │функции приемного и передающего
│оптоэлектронных модулей и выполненное в
│едином конструктивном исполнении с одной
│или несколькими блочными частями оптических
│соединителей или отрезками оптического
│кабеля
46. #Аналоговый (цифровой) │ Приемно-передающий оптоэлектронный модуль,
приемно-передающий │выполняющий функции аналоговых (цифровых)
оптоэлектронный модуль# │приемного и передающего оптоэлектронных
│модулей
47. #Аналого-цифровой │ Приемно-передающий оптоэлектронный модуль,
приемно-передающий │выполняющий функции аналогового и цифрового
оптоэлектронный модуль# │приемно-передающих оптоэлектронных модулей
ПАРАМЕТРЫ И ХАРАКТЕРИСТИКИ ПРИЕМНЫХ ОПТОЭЛЕКТРОННЫХ МОДУЛЕЙ
48. #Спектральная │ Зависимость вольтовой чувствительности
характеристика приемного │приемного оптоэлектронного модуля от длины
оптоэлектронного модуля# │волны принимаемого оптического излучения
Спектральная характеристика │
ПРОМ │
49. #Рабочая длина волны │ Длина волны принимаемого оптического
приемного оптоэлектронного │излучения, для которой нормированы параметры
модуля# │приемного оптоэлектронного модуля
Рабочая длина волны ПРОМ │
50. #Полоса пропускания │ Интервал частот, в котором значение
приемного оптоэлектронного │амплитудно-частотной характеристики
модуля# │аналогового приемного оптоэлектронного
Полоса пропускания ПРОМ │модуля больше или равно половине ее
│максимального значения
51. #Скорость передачи │ Скорость передачи символов цифрового
приемного оптоэлектронного │сигнала электросвязи на входном оптическом
модуля# │полюсе цифрового приемного оптоэлектронного
Скорость передачи ПРОМ │модуля, при которой его параметры сохраняют
│заданные значения
│ Примечание. В зависимости от области
│ применения может быть задана максимальная
│ или минимальная скорость передачи цифрового
│ приемного оптоэлектронного модуля или
│ допустимый диапазон ее значений.
│
52. #Напряжение шума │ Среднее квадратическое значение флуктуаций
приемного оптоэлектронного │выходного напряжения приемного
модуля# │оптоэлектронного модуля в заданной полосе
Напряжение шума ПРОМ │частот в отсутствии оптического сигнала на
│его входном оптическом полюсе
53. #Отношение сигнал-шум │ Отношение амплитуды переменной составляющей
приемного оптоэлектронного │выходного напряжения приемного
модуля# │оптоэлектронного модуля при заданных
│характеристиках принимаемого оптического
│сигнала к среднему квадратическому значению
│флуктуаций выходного напряжения при приеме
│немодулированного оптического излучения той
│же средней мощности
54. #Коэффициент ошибок │ Отношение числа ошибок в цифровом сигнале
приемного оптоэлектронного │электросвязи на выходе цифрового приемного
модуля# │оптоэлектронного модуля за заданный интервал
Коэффициент ошибок ПРОМ │времени к числу символов в этом интервале
55. #Порог чувствительности │ Минимальная средняя мощность оптического
приемного оптоэлектронного │сигнала на входном полюсе приемного
модуля# │оптоэлектронного модуля при заданных
Порог чувствительности ПРОМ │характеристиках этого сигнала, при которой
│обеспечивается заданное отношение сигнал-
│шум или заданный коэффициент ошибок
ОПТИЧЕСКИЕ СОЕДИНИТЕЛИ
56. #Оптический соединитель# │ Устройство, предназначенное для оптического
Соединитель │соединения компонентов ВОСП
57. #Разъемный оптический │ Оптический соединитель, допускающий
соединитель# │многократное оптическое соединение
58. #Неразъемный оптический │ Оптический соединитель, допускающий только
соединитель# │однократное оптическое соединение
59. #Однополюсный оптический │ Оптический соединитель, предназначенный для
соединитель# │оптического соединения одного выходного
│полюса с одним входным полюсом компонентов
│ВОСП
60. #Многополюсный оптический│ Оптический соединитель, предназначенный для
соединитель# │соединения нескольких выходных оптических
│полюсов с таким же числом входных оптических
│полюсов компонентов ВОСП
61. #Комбинированный │ Оптический соединитель, предназначенный для
оптический соединитель# │одновременного создания оптического и
│электрического соединения
62. #Блочная часть │ Часть разъемного оптического соединителя,
оптического соединителя# │предназначенная для крепления на несущей
│конструкции
63. #Кабельная часть │ Часть разъемного оптического соединителя,
оптического соединителя# │монтируемая на оптическом кабеле
64. #Оптический наконечник# │ Узел оптического соединителя,
│предназначенный для фиксации оптического
│волокна
65. #Центратор# │ Узел разъемного оптического соединителя,
│предназначенный для центрирования оптических
│наконечников или оптического волокна
66. #Вилочная часть │ Часть разъемного оптического соединителя,
оптического соединителя# │конструктивно оканчивающаяся оптическим
Вилка │наконечником
67. #Розеточная часть │ Часть разъемного оптического соединителя,
оптического соединителя# │конструктивно оканчивающаяся центратором
Розетка │
68. #Переходная часть │ Часть оптического соединителя,
оптического соединителя# │предназначенная для соединения однотипных
Переход │частей оптического соединителя
69. #Вносимые потери │ Потери, определяемые отношением мощности
оптического соединителя# │оптического излучения во входном оптическом
│полюсе к мощности на сочленяемом с ним
│выходном оптическом полюсе, выраженной в
│децибелах
ОПТИЧЕСКИЕ РАЗВЕТВИТЕЛИ
70. #Оптический разветвитель#│ Пассивный оптический многополюсник, в
Разветвитель │котором оптическое излучение, подаваемое на
│часть входных оптических полюсов,
│распределяется между остальными его полюсами
71. #Оптический ответвитель# │ Оптический разветвитель с одним входным и
Ответвитель │двумя выходными оптическими полюсами,
│предназначенный для ответвления заданной
│части мощности оптического излучения
72. #Звездообразный │ Оптический разветвитель с одним входным и
оптический разветвитель# │более чем двумя выходными оптическими
│полюсами
73. #Направленный оптический │ Оптический разветвитель, в котором
разветвитель# │коэффициенты передачи между оптическими
│полюсами зависят от направления
│распространения оптического излучения
74. #Ненаправленный │ Оптический разветвитель, в котором
оптический разветвитель# │коэффициенты передачи между оптическими
│полюсами не зависят от направления
│распространения оптического излучения
75. #Нейтральный оптический │ Оптический разветвитель, коэффициенты
разветвитель# │передачи между оптическими полюсами которого
│не зависят от длины волны в заданном
│диапазоне длин волн оптического излучения
76. #Спектрально-селективный │ Оптический разветвитель, коэффициенты
разветвитель# │передачи между оптическими полюсами которого
│зависят от длины волны в заданном диапазоне
│длин волн оптического излучения
77. #Матрица передачи │ Матрица, номера строк которой соответствуют
оптического разветвителя# │номерам входных оптических полюсов, номера
│столбцов соответствуют номерам выходных
│полюсов оптического разветвителя, а
│элементы матрицы представляют собой
│коэффициенты передачи между соответствующими
│входным и выходным оптическими полюсами при
│заданном его подключении
ОПТИЧЕСКИЕ КОММУТАЦИОННЫЕ ПРИБОРЫ
78. #Оптический │ Оптоэлектронное или оптико-механическое
коммутационный прибор# │изделие, осуществляющее оптическую
│коммутацию ВОСП
79. #Оптический │ Оптический коммутационный прибор с одним
переключатель# │входным оптическим полюсом и несколькими
│выходными оптическими полюсами,
│обеспечивающий замыкание оптической цепи
│ВОСП с одним из выходных полюсов
80. #Оптический коммутатор# │ Совокупность оптических коммутационных
│приборов, реализующая полнодоступную схему
│на "n" входов и "m" выходов, объединенная
│конструктивно и схемно
81. #Механический оптический │ Оптический коммутационный прибор, в котором
коммутационный прибор# │оптическая коммутация осуществляется путем
│перемещения его элементов под воздействием
│внешних механических сил
82. #Электромеханический │ Оптический коммутационный прибор, в котором
оптический коммутационный │оптическая коммутация осуществляется путем
прибор# │перемещения его элементов под воздействием
│электрического управляющего сигнала
83. #Электрооптический │ Оптический коммутационный прибор, в
коммутационный прибор# │котором оптическая коммутация
│осуществляется за счет электрооптического
│эффекта в его элементах
84. #Акустооптический │ Оптический коммутационный прибор, в котором
коммутационный прибор# │оптическая коммутация осуществляется за счет
│акустооптического эффекта в его элементах
85. #Магнитооптический │ Оптический коммутационный прибор, в котором
коммутационный прибор# │оптическая коммутация осуществляется за счет
│магнитооптического эффекта в его элементах
86. #Состояние оптического │ Состояние, определяемое тем, какие из
коммутационного прибора# │оптических цепей ВОСП между входными и
│выходными оптическими полюсами оптического
│коммутационного прибора замкнуты при
│заданном значении внешнего управляющего
│воздействия
87. #Срабатывание оптического│ Изменение состояния оптического
коммутационного прибора# │коммутационного прибора при изменении
│внешнего управляющего воздействия
88. #Матрица передачи │ Матрица, номера строк которой соответствуют
оптического коммутационного │номерам входных оптических полюсов, номера
прибора# │столбов соответствуют номерам выходных
│оптических полюсов оптического
│коммутационного прибора, а элементы матрицы
│представляют собой коэффициенты передачи
│между соответствующими входным и выходным
│оптическими полюсами при замкнутой
│оптической цепи между ними
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
Вилка 66
#Волновод ВОСП оптический# 2
Волокно 11
Волокно градиентное 20
Волокно многомодовое 19
Волокно одномодовое 18
#Волокно оптическое# 11
#Волокно оптическое градиентное# 20
#Волокно оптическое многомодовое# 19
#Волокно оптическое одномодовое# 18
#Волокно оптическое ступенчатое# 21
Волокно ступенчатое 21
ВОЛП 1б
ВОСП 1а
ВОСП многомодовая 1е
ВОСП одномодовая 1ж
ВОСП с временным разделением 1г
ВОСП со спектральным разделением 1в
Деградация 9
#Деградация компонента ВОСП# 9
Диаметр защитного покрытия 28
#Диаметр защитного покрытия оптического волокна# 28
Диаметр оболочки 28
#Диаметр оболочки оптического волокна# 28
Диаметр сердцевины 28
#Диаметр сердцевины оптического волокна# 28
Дисперсия 22
Дисперсия внутримодовая 24
Дисперсия материала 25
#Дисперсия материала оптического волокна# 25
Дисперсия межмодовая 23
#Дисперсия оптического волокна# 22
#Дисперсия оптического волокна внутримодовая# 24
#Дисперсия оптического волокна межмодовая# 23
#Длина волны передающего оптоэлектронного модуля рабочая# 39
Длина волны ПОМ рабочая 39
#Длина волны приемного оптоэлектронного модуля рабочая# 49
Длина волны ПРОМ рабочая 49
#Кабель оптический# 27
#Коммутатор оптический# 80
#Коммутация ВОСП оптическая# 4
#Компонент волоконно-оптической системы передачи# 1
Компонент ВОСП 1
Коэффициент затухания 30
#Коэффициент затухания оптического волокна# 30
#Коэффициент ошибок приемного оптоэлектронного модуля# 54
Коэффициент ошибок ПРОМ 54
#Коэффициент передачи между оптическими полюсами# 8
Коэффициент передачи между полюсами 8
#Коэффициент широкополосности оптического волокна# 33
#Кривая затухания оптического волокна спектральная# 31
Кривая затухания спектральная 31
#Линия передачи волоконно-оптическая# 1б
#Матрица передачи оптического коммутационного прибора# 88
#Матрица передачи оптического разветвителя# 77
#Модуль оптоэлектронный передающий# 34
#Модуль оптоэлектронный передающий аналоговый# 35
#Модуль оптоэлектронный передающий цифровой# 35
#Модуль оптоэлектронный приемно-передающий# 45
#Модуль оптоэлектронный приемно-передающий аналого-цифровой# 47
#Модуль оптоэлектронный приемно-передающий аналоговый# 46
#Модуль оптоэлектронный приемно-передающий цифровой# 46
#Модуль оптоэлектронный приемный# 43
#Модуль оптоэлектронный приемный аналоговый# 44
#Модуль оптоэлектронный приемный цифровой# 44
#Мощность излучения передающего оптоэлектронного модуля средняя# 37
Мощность ПОМ средняя 37
#Наконечник оптический# 64
Напряжение ПОМ входное 36
#Напряжение передающего оптоэлектронного модуля входное# 36
#Напряжение шума приемного оптоэлектронного модуля# 52
Напряжение шума ПРОМ 52
Нестабильность 10
#Нестабильность параметра компонента ВОСП# 10
Оболочка 13
#Оболочка оптического волокна# 13
Ответвитель 71
#Ответвитель оптический# 71
#Отношение сигнал-шум приемного оптоэлектронного модуля# 53
#Передатчик ВОСП# 10а
#Переключатель оптический# 79
Переход 68
Поверхность опорная 16
#Поверхность оптического волокна опорная# 16
Покрытие защитное 15
#Покрытие оптического волокна защитное# 15
Полоса пропускания 32
#Полоса пропускания оптического волокна# 32
#Полоса пропускания передающего оптоэлектронного модуля# 41
#Полоса пропускания приемного оптоэлектронного модуля# 50
Полоса пропускания ПОМ 41
Полоса пропускания ПРОМ 50
Полюс 5
#Полюс оптический# 5
ПОМ 34
ПОМ аналоговый 35
ПОМ цифровой 35
#Порог чувствительности приемного оптоэлектронного модуля# 55
Порог чувствительности ПРОМ 55
Потери вносимые 7
#Потери вносимые оптические# 7
#Потери оптического соединителя вносимые# 69
#Прибор коммутационный акустооптический# 84
#Прибор коммутационный магнитооптический# 85
#Прибор коммутационный оптический# 78
#Прибор коммутационный оптический механический# 81
#Прибор коммутационный оптический электромеханический# 82
#Прибор коммутационный электрооптический# 83
#Приемник ВОСП# 10б
ПРОМ 43
ПРОМ аналоговый 44
ПРОМ цифровой 44
Профиль 29
#Профиль показателя преломления оптического волокна# 29
#Равновесие мод оптического волокна# 26
Разветвитель 70
#Разветвитель оптический# 70
#Разветвитель оптический звездообразный# 72
#Разветвитель оптический направленный# 73
#Разветвитель оптический нейтральный# 75
#Разветвитель оптический ненаправленный# 74
#Разветвитель спектрально-селективный# 76
#Ретранслятор ВОСП аналоговый# 10в
#Ретранслятор ВОСП регенерационный# 10г
Розетка 67
Световод 12
#Световод волоконный# 12
Сердцевина 14
#Сердцевина оптического волокна# 14
#Система передачи волоконно-оптическая# 1а
#Система передачи волоконно-оптическая многомодовая# 1е
#Система передачи волоконно-оптическая одномодовая# 1ж
#Система передачи волоконно-оптическая с временным разделением# 1г
#Система передачи волоконно-оптическая со спектральным разделением# 1в
#Скорость передачи передающего оптоэлектронного модуля# 42
Скорость передачи ПОМ 42
#Скорость передачи приемного оптоэлектронного модуля# 51
Скорость передачи ПРОМ 51
#Соединение оптическое# 6
Соединитель 56
#Соединитель оптический# 56
#Соединитель оптический комбинированный# 61
#Соединитель оптический многополюсный# 60
#Соединитель оптический неразъемный# 58
#Соединитель оптический однополюсный# 59
#Соединитель оптический разъемный# 57
#Состояние оптического коммутационного прибора# 86
#Срабатывание оптического коммутационного прибора# 87
#Тракт волоконно-оптической системы передачи линейный# 1д
Тракт ВОСП линейный 1д
#Усилитель ВОСП оптический# 10д
#Характеристика передающего оптоэлектронного модуля спектральная# 38
#Характеристика приемного оптоэлектронного модуля спектральная# 48
Характеристика ПОМ спектральная 38
Характеристика ПРОМ спектральная 48
Центр защитного покрытия 17
#Центр защитного покрытия оптического волокна# 17
Центр оболочки 17
#Центр оболочки оптического волокна# 17
Центр сердцевины 17
#Центр сердцевины оптического волокна# 17
#Центратор# 65
#Цепь ВОСП оптическая# 3
#Часть оптического соединителя блочная# 62
#Часть оптического соединителя вилочная# 66
#Часть оптического соединителя кабельная# 63
#Часть оптического соединителя переходная# 68
#Часть оптического соединителя розеточная# 67
#Ширина спектра передающего оптоэлектронного модуля# 40
Ширина спектра ПОМ 40
Широкополосность 33
(Измененная редакция, Изм. N 1, 2).
Приложение 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ПОНЯТИЙ, ПРИМЕНЯЕМЫХ В ВОСП
──────────────────────────────┬────────────────────────────────────────────
Термин │ Определение
──────────────────────────────┼────────────────────────────────────────────
1. Оптический сигнал │ Оптическое излучение, один или несколько
│параметров которого изменяются в
│соответствии с передаваемой информацией
2. Мода оптического волновода│ Тип волны оптического излучения,
Мода │распространяющегося по оптическому
│волноводу, характеризующийся определенным
│распределением поля в поперечном сечении и
│определенной фазовой скоростью
3. Оптическое согласующее │ Оптико-механическое изделие, обеспечивающее
устройство │максимальную эффективность передачи мощности
│оптического излучения при оптическом
│соединении
4. Оптический согласующий │ Оптическая деталь согласующего устройства
элемент │
5. Оптическое переходное │ Коэффициент передачи между выходными
затухание на дальнем конце │оптическими полюсами компонента ВОСП при
компонента ВОСП │вводе оптического излучения во входной
Оптическое переходное │полюс, соединенный только с одним из этих
затухание на дальнем конце │выходных полюсов
6. Оптическое переходное │ Коэффициент передачи между двумя входными
затухание на ближнем конце │оптическими полюсами компонента ВОСП при
компонента ВОСП │вводе оптического излучения в один из этих
Оптическое переходное │полюсов
затухание на ближнем конце │
7. Относительная несоосность │ Расстояние между центром сердцевины и
защитного покрытия оптического│центром защитного покрытия, отнесенное к
волокна │диаметру сердцевины оптического волокна
8. Относительная несоосность │ Расстояние между центром сердцевины и
оболочки оптического волокна │центром оптической оболочки, отнесенное к
│диаметру сердцевины оптического волокна
9. Расчетная числовая │ Значение, равное корню квадратному из
апертура оптического волокна │разности квадратов максимального значения
Расчетная апертура │показателя преломления сердцевины и значения
│показателя преломления оптической оболочки
│оптического волокна
10. Эффективная числовая │ Значение, равное синусу половины плоского
апертура оптического волокна │угла, соответствующего телесному углу,
Эффективная апертура │ограничивающему конус, в котором
│сосредоточена заданная часть мощности
│оптического излучения на выходе оптического
│волокна
11. Длина установления │ Длина оптического волокна, необходимая для
равновесия мод оптического │установления равновесия мод, при заданных
волокна │условиях его возбуждения
Длина установления │
12. Амплитудно-частотная │ Зависимость модуля комплексного
модуляционная характеристика │коэффициента передачи огибающей мощности
оптического волокна │оптического излучения, модулированного
АЧМХ │гармоническим сигналом, от частоты
│модуляции.
│ Примечание. Изменение модуля комплексного
│ коэффициента передачи огибающей мощности
│ характеризуется изменением глубины
│ модуляции мощности оптического излучения
│ при его прохождении через оптическое
│ волокно.
│
13. Фазочастотная │ Зависимость фазы огибающей мощности
модуляционная характеристика │оптического излучения, модулированного
оптического волокна │гармоническим сигналом, от частоты модуляции
ФЧМХ │
14. Коэффициент затухания │ Максимальное значение коэффициента
оптического кабеля │затухания оптических волокон в оптическом
│кабеле
15. Коэффициент │ Минимальное значение коэффициента
широкополосности оптического │широкополосности оптических волокон в
кабеля │оптическом кабеле
16. Наведенное затухание │ Максимальное значение приращения
оптического кабеля │коэффициента затухания оптического кабеля
│по окончании времени восстановления
│работоспособного состояния
17. Излучающий диод │ Полупроводниковый диод, излучающий энергию
│в оптическом диапазоне длин волн в
│результате спонтанной рекомбинации
│электронов и дырок
18. Энергетическая │ Зависимость средней мощности излучения
характеристика │полупроводникового излучателя от его прямого
полупроводникового излучателя │тока
19. Пороговый ток │ Минимальный прямой ток полупроводникового
полупроводникового лазера │лазера, соответствующий его порогу
│генерирования
20. Средняя мощность импульса│ Среднее значение мощности оптического
излучения передающего │излучения на выходном полюсе передающего
оптоэлектронного модуля │оптоэлектронного модуля за время излучения
Средняя мощность импульса │импульса
21. Амплитудно-частотная │ Зависимость глубины модуляции мощности
характеристика аналогового │оптического излучения на выходном
передающего оптоэлектронного │оптическом полюсе аналогового передающего
модуля │оптоэлектронного модуля от частоты входного
Амплитудно-частотная │гармонического электрического сигнала при
характеристика │постоянной амплитуде этого сигнала
22. Мощность излучения │ Минимальное значение средней мощности
высокого уровня цифрового │импульса излучения на выходном оптическом
передающего оптоэлектронного │полюсе цифрового передающего
модуля │оптоэлектронного модуля, соответствующее
Мощность излучения высокого │символу "единица" в цифровом оптическом
уровня ПОМ │сигнале
23. Мощность излучения │ Максимальное значение мощности оптического
низкого уровня цифрового │излучения на выходном оптическом полюсе
оптоэлектронного модуля │цифрового передающего оптоэлектронного
Мощность излучения низкого │модуля, соответствующее символу "ноль" в
уровня ПОМ │цифровом оптическом сигнале
24. Мощность фонового │ Средняя мощность излучения передающего
излучения передающего │оптоэлектронного модуля в отсутствие
оптоэлектронного модуля │напряжения на его входе
Мощность фона │
25. Входное напряжение │ Значение входного напряжения цифрового
высокого уровня цифрового │передающего оптоэлектронного модуля, при
передающего оптоэлектронного │котором мощность оптического излучения на
модуля │выходе модуля равна мощности излучения
Входное напряжение высокого │высокого уровня
уровня │
26. Входное напряжение │ Значение входного напряжения цифрового
низкого уровня цифрового │передающего оптоэлектронного модуля, при
передающего оптоэлектронного │котором мощность оптического излучения на
модуля │выходе модуля равна мощности излучения
Входное напряжение низкого │низкого уровня
уровня │
27. Время нарастания мощности│ Интервал времени, в течение которого
цифрового передающего │мощность оптического излучения на выходном
оптоэлектронного модуля │полюсе цифрового передающего
Время нарастания мощности │оптоэлектронного модуля изменяется от
│мощности излучения низкого уровня до
│первого достижения мощности излучения
│высокого уровня, измеренный на заданной
│части этих уровней
28. Время установления │ Интервал времени, в течение которого
мощности цифрового передающего│мощность оптического излучения на выходном
оптоэлектронного модуля │полюсе цифрового передающего
Время установления мощности │оптоэлектронного модуля изменяется от
│мощности излучения низкого уровня до
│последнего достижения заданной части
│мощности излучения высокого уровня
29. Время спада мощности │ Интервал времени, в течение которого
цифрового передающего │мощность оптического излучения на выходном
оптоэлектронного модуля │полюсе цифрового передающего
Время спада мощности │оптоэлектронного модуля изменяется от
│заданной части мощности излучения высокого
│уровня до мощности излучения низкого уровня
30. Время задержки │ Интервал времени между фронтами входного
передающего оптоэлектронного │электрического и выходного оптического
модуля │импульсов, измеренный на заданном уровне
│напряжения и мощности оптического излучения
│передающего оптоэлектронного модуля
31. Ограничение формата │ Ограничение, наложенное на максимальную
данных передающего │длительность передачи высокого и (или)
оптоэлектронного модуля │низкого уровня мощности оптического
Ограничение формата ПОМ │излучения и входного напряжения передающего
│оптоэлектронного модуля
32. Приемник излучения │ Компонент ВОСП, представляющий собой
волоконно-оптической системы │оптоэлектронный прибор, чувствительный к
передачи │оптическому излучению, конструкция которого
Приемник излучения ВОСП │предусматривает его сочленение с оптическим
│волокном
│ Примечание. Типичными приемниками
│ излучения ВОСП служат фотоэлектрические
│ полупроводниковые приемники излучения.
│
33. Коэффициент шума │ Величина, равная квадрату отношения тока
лавинного фотодиода │шума лавинного фотодиода в лавинном режиме
│работы к произведению его коэффициента
│умножения фототока на ток шума при
│отсутствии в нем эффекта лавинного
│умножения
34. Выходное напряжение │ Значение выходного напряжения приемного
приемного оптоэлектронного │оптоэлектронного модуля, вызванного
модуля │принимаемым оптическим сигналом, в заданном
Выходное напряжение ПРОМ │режиме эксплуатации, на заданной нагрузке
35. Вольтовая │ Отношение изменения выходного напряжения
чувствительность приемного │аналогового приемного оптоэлектронного
оптоэлектронного модуля │модуля или напряжения на аналоговом выходе
Вольтовая чувствительность │цифрового приемного оптоэлектронного модуля
ПРОМ │к изменению мощности оптического излучения
│на его входном полюсе при заданной форме
│модуляции этой мощности
36. Диапазон спектральной │ Интервал длин волн, в котором значение
чувствительности приемного │спектральной характеристики приемного
оптоэлектронного модуля │оптоэлектронного модуля больше или равно
Диапазон спектральной │заданному уровню ее максимального значения
чувствительности ПРОМ │
37. Амплитудно-частотная │ Зависимость переменной составляющей
характеристика аналогового │выходного напряжения аналогового приемного
приемного оптоэлектронного │оптоэлектронного модуля от частоты
модуля │гармонического сигнала
Амплитудно-частотная характе-│
ристика аналогового ПРОМ │
38. Принимаемая мощность │ Максимальное значение мощности оптического
низкого уровня приемного │излучения на входном полюсе цифрового
оптоэлектронного модуля │приемного оптоэлектронного модуля,
Мощность низкого уровня ПРОМ │соответствующее символу "ноль" в цифровом
│оптическом сигнале
39. Выходное напряжение высо-│ Значение выходного напряжения цифрового
кого уровня цифрового приемно-│приемного оптоэлектронного модуля,
го оптоэлектронного модуля │соответствующее принимаемой мощности
Выходное напряжение высокого │высокого уровня
уровня │
40. Выходное напряжение низ- │ Значение выходного напряжения цифрового
кого уровня цифрового приемно-│приемного оптоэлектронного модуля,
го оптоэлектронного модуля │соответствующее принимаемой мощности низкого
Выходное напряжение низкого │уровня
уровня │
41. Время нарастания │ Интервал времени, в течение которого
выходного напряжения цифрового│выходное напряжение цифрового приемного
приемного оптоэлектронного │оптоэлектронного модуля меняется от
модуля │выходного напряжения низкого уровня до
Время нарастания выходного │выходного напряжения высокого уровня,
напряжения │измеренный на заданных уровнях
42. Время спада выходного │ Интервал времени, в течение которого
напряжения цифрового приемного│выходное напряжение изменяется от напряжения
оптоэлектронного модуля │высокого уровня до напряжения низкого
Время спада выходного │уровня, измеренный на заданных уровнях
напряжения │
43. Время задержки импульса │ Интервал времени между фронтами входного
приемного оптоэлектронного │оптического и выходного электрического
модуля │импульсов, измеренный на заданных уровнях
│выходного напряжения и принимаемой мощности
│оптического излучения, модулирующего
│оптическое излучение на его входном полюсе
│при постоянных средней мощности этого
│излучения и глубине модуляции
44. Принимаемая мощность │ Минимальное значение мощности оптического
высокого уровня приемного │излучения на входном полюсе цифрового
оптоэлектронного модуля │приемного оптоэлектронного модуля,
Мощность высокого уровня ПРОМ│соответствующее символу "единица" в цифровом
│оптическом сигнале
45. Ограничение формата │ Ограничение, наложенное на максимальную
данных приемного │длительность передачи высокого и (или)
оптоэлектронного модуля │низкого уровня принимаемой мощности
Ограничение формата ПРОМ │оптического сигнала и выходного напряжения
│оптоэлектронного модуля
46. Динамический диапазон │ Отношение максимальной средней мощности
приемного оптоэлектронного │оптического сигнала на входном полюсе
модуля по мощности │приемного оптоэлектронного модуля, при
Динамический диапазон │которой характеристики модуля не выходят за
мощности ПРОМ │допустимые пределы, к его порогу
│чувствительности, выраженное в децибелах
47. Динамический диапазон │ Отношение максимального выходного
приемного оптоэлектронного │напряжения приемного оптоэлектронного
модуля по напряжению │модуля к минимальному выходному напряжению,
Динамический диапазон по │выраженное в децибелах
напряжению ПРОМ │
Приложение 2
Справочное
РАСПРЕДЕЛЕНИЕ КОМПОНЕНТОВ ВОСП
В ЗАВИСИМОСТИ ОТ ВЫПОЛНЯЕМЫХ ФУНКЦИЙ
