"ГОСТ 21958-76. Государственный стандарт Союза ССР. Система "Человек-машина". Зал и кабины операторов. Взаимное расположение рабочих мест. Общие эргономические требования"
(введен в действие Постановлением Госстандарта СССР от 23.06.1976 N 1512)
"ГОСТ 21958-76. Государственный стандарт Союза ССР. Система "Человек-машина". Зал и кабины операторов. Взаимное расположение рабочих мест. Общие эргономические требования"
(введен в действие Постановлением Госстандарта СССР от 23.06.1976 N 1512)
Содержание
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 23 июня 1976 г. N 1512
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СИСТЕМА "ЧЕЛОВЕК-МАШИНА"
ЗАЛ И КАБИНЫ ОПЕРАТОРОВ.
ВЗАИМНОЕ РАСПОЛОЖЕНИЕ РАБОЧИХ МЕСТ
ОБЩИЕ ЭРГОНОМИЧЕСКИЕ ТРЕБОВАНИЯ
Man-machine system. Operator's rooms and cabin.
General ergonomics requirements
ГОСТ 21958-76
Группа Т58
Постановлением Государственного комитета стандартов Совета Министров СССР от 23 июня 1976 г. N 1512 срок введения установлен
с 1 июля 1977 года
Настоящий стандарт распространяется на залы и кабины операторов, имеющие коллективные средства отображения информации.
Стандарт устанавливает общие эргономические требования к взаимному расположению рабочих мест операторов и коллективных средств отображения информации, а также к взаимному расположению операторов.
1.1. Взаимное расположение рабочих мест операторов и коллективных средств отображения информации в залах и кабинах, а также операторов между собой должно обеспечивать:
функциональные связи между операторами;
максимальный обзор информационного поля коллективного средства отображения;
средства отображения;
свободное пространство для перемещения операторов и эксплуатации оборудования.
1.2. Термины и определения приведены в справочном приложении.
2.1. В залах и кабинах рабочие места операторов необходимо располагать в зоне наилучшего видения информационного поля, которая должна обеспечить однозначное восприятие знаковой индикации.
2.2. Границу зоны наилучшего видения одного знака S вычисляют по формуле
,где H - наибольшее расстояние различимости знака с погрешностью не более 1%;
- угол наблюдения знака, градусы.Примечание. Наибольшее расстояние различимости знака определяют исходя из: разрешающей способности систем индикации; сложности конфигурации знака; различных характеристик условий восприятия (освещенность, яркость, контрастность и т.д.).

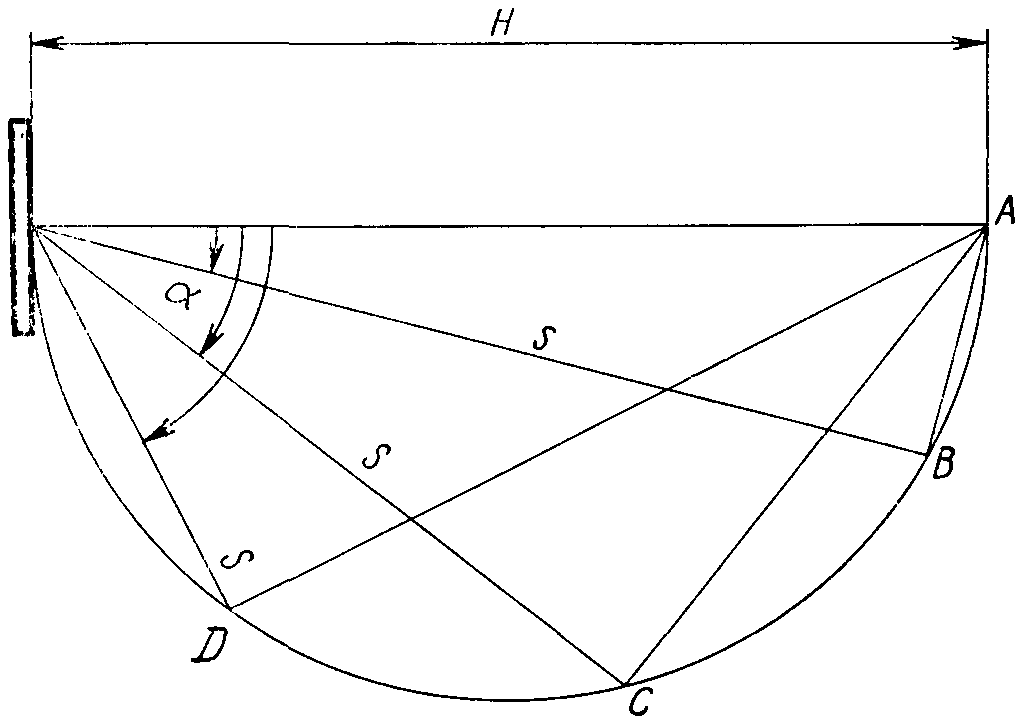

2.3. Построение зоны наилучшего видения для одного знака приведено на черт. 1.
A, B, C, D - точки предельной различимости знака.
Черт. 1
2.4. Границу зоны наилучшего видения информационного поля находят пересечением сфер зон наилучшего видения отдельных знаков, расположенных на границе информационного поля коллективного средства отображения.

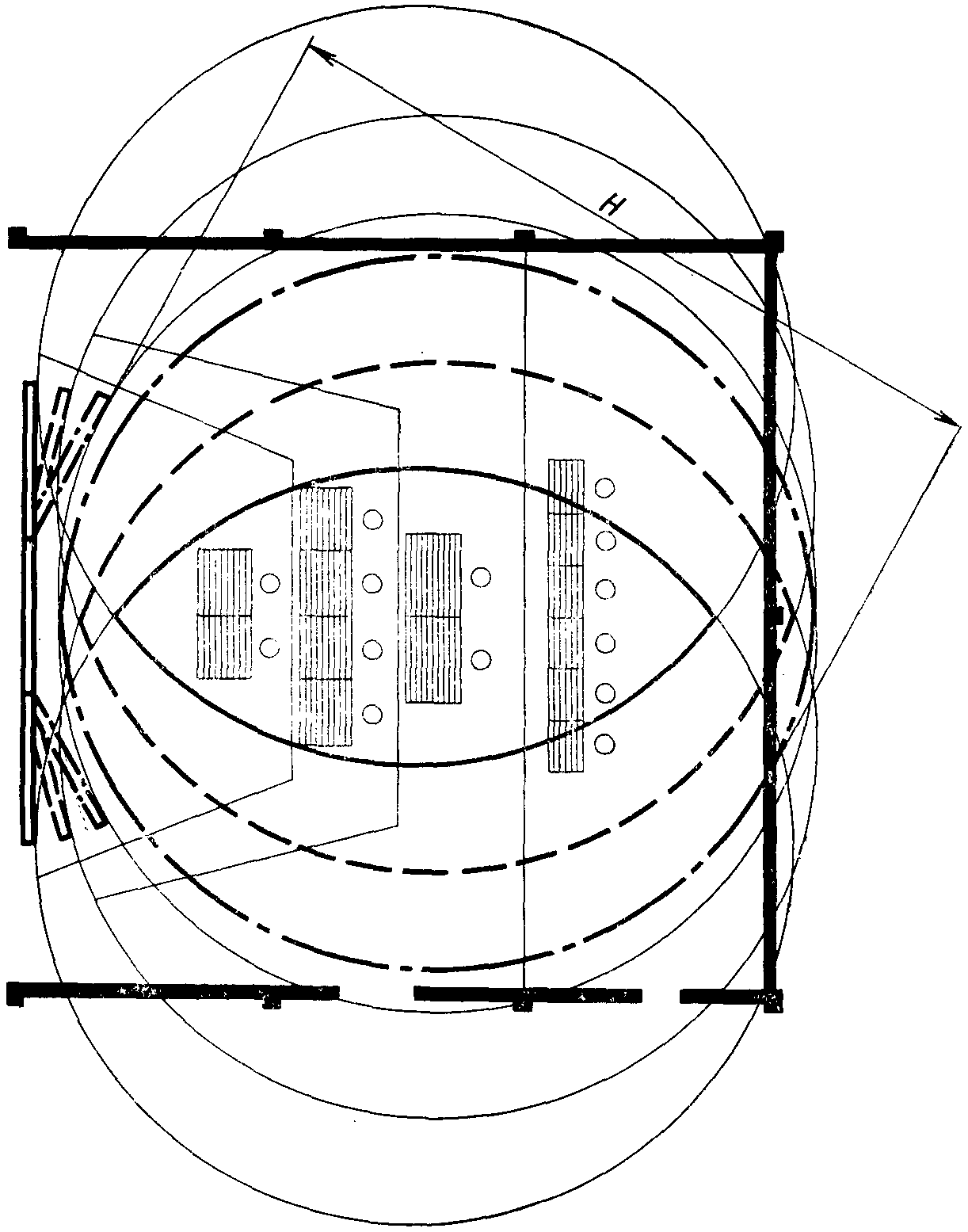

2.5. Построение в плане зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации, представляющими плоский экран и экраны с повернутыми боковыми секциями, приведено на черт. 2.
- рабочее место оператора в плане;
- границы зоны наилучшего видения для плоского экрана в плане;
- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 15° в плане;
- границы зоны наилучшего видения для экрана с поворотом боковых секций под углом 30° в плане.Черт. 2

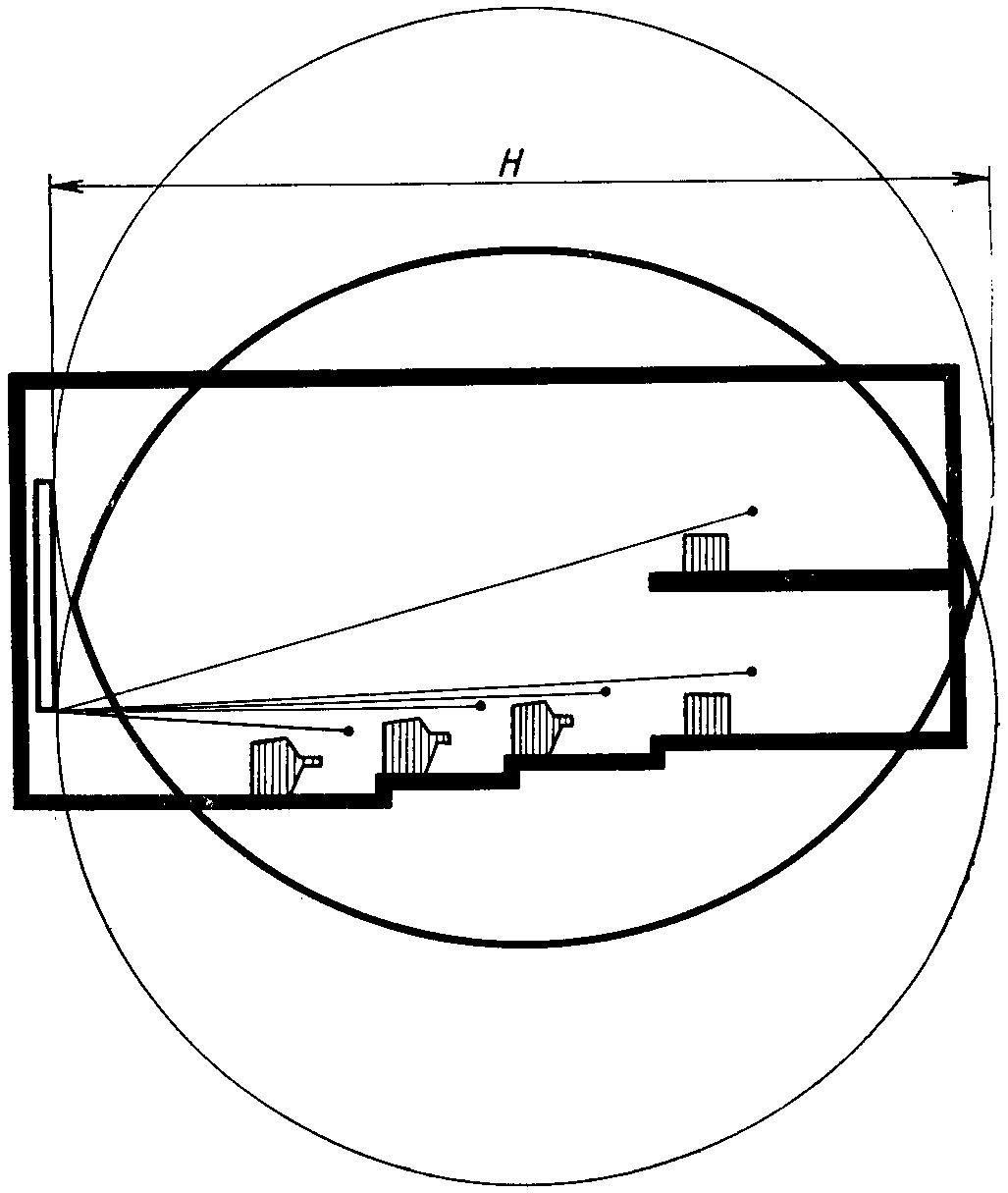

2.6. Построение в разрезе зоны наилучшего видения для залов и кабин с коллективными средствами отображения информации приведено на черт. 3.
- границы зоны наилучшего видения для плоского экрана в разрезе;
- рабочие места операторов в разрезе.Черт. 3
3.1. Операторам следует обеспечить соответствующую трудовой деятельности физиологически рациональную рабочую позу по отношению к коллективным средствам отображения информации. При этом допустимы повороты головы в горизонтальной плоскости не более 45°, а в вертикальной плоскости не более 30° от горизонтальной линии взора.
Справочное
Термины | Определения |
1. Коллективное средство отображения информации | По ГОСТ 21034-75 |
2. Зал операторов | Помещение специального назначения, оборудованное коллективным средством отображения информации и рабочими местами для двух и более операторов |
3. Кабина операторов | Помещение специального назначения, оборудованное коллективным средством отображения информации и коллективным рабочим местом оператора |
4. Зона наилучшего видения знака | Геометрическое место точек различимости знаков, представляющее собой сферу, ограниченную точками предельной различимости знака |
5. Зона наилучшего видения информационного поля коллективного средства отображения информации | Геометрическое место точек различимости знаков, представляющее собой вытянутую сферу, ограниченную точками предельной различимости отдельных знаков, расположенных на границе информационного поля коллективного средства отображения информации |
УДК 658.382:331.015.11(083.74) |
