МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВСТАВКИ БРОНИРУЮЩИЕ ДЛЯ СТЕРЖНЕВЫХ ЯЩИКОВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Armoring inserts for core boxes. Design and dimensions
ГОСТ 19401-74
Список изменяющих документов
(в ред. Изменения N 1, утв. в июле 1980 г.,
Изменения N 2, утв. в марте 1987 г.)
Группа Г21
ОКСТУ 3969
Взамен
МН 2477-61
Постановлением Государственного комитета стандартов Совета Министров СССР от 11 января 1974 г. N 89 дата введения установлена
1 января 1975 года
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
Издание (август 2002 г.) с Изменениями N 1, 2, утвержденными в июле 1980 г., марте 1987 г. (ИУС 9-80, 6-87).
1. Настоящий стандарт распространяется на бронирующие вставки для рабочих поверхностей алюминиевых стержневых ящиков пескодувного способа изготовления песчаных стержней.
2. Конструкция и размеры бронирующих вставок должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
Обозначение вставок
Применяемость
D
h12
h
h8
H
h14
Масса, кг
0292-1331
15, 24
3
15
0,010
0292-1332
6
18
0,018
0292-1333
10
22
0,030
0292-1334
20, 24
3
15
0,014
0292-1335
6
18
0,025
0292-1336
10
22
0,040
0292-1337
26, 28
4
16
0,030
0292-1338
7
20
0,050
0292-1339
12
24
0,085
0292-1341
32, 34
4
16
0,035
0292-1342
7
20
0,060
0292-1343
12
24
0,100
0292-1344
40, 34
6
20
0,050
0292-1345
10
24
0,080
0292-1346
15
30
0,120
0292-1347
50, 34
6
20
0,080
0292-1348
10
24
0,130
0292-1349
15
30
0,200
Пример условного обозначения бронирующей вставки D = 15,24 мм, h = 3 мм:
Вставка 0292-1331 по ГОСТ 19401-74
(Измененная редакция, Изм. N 1).
3. Материал - сталь марки 45 по ГОСТ 1050-88.
4. Твердость - 40...45 HRC.
5. Маркировать: наименование и обозначение бронирующей вставки, обозначение стандарта и товарный знак предприятия-изготовителя. Маркировку наносить на тару или упаковку для партии бронирующих вставок одного типоразмера.
6. Примеры применения бронирующих вставок указаны в приложении.
Приложение
Справочное
ПРИМЕРЫ ПРИМЕНЕНИЯ БРОНИРУЮЩИХ ВСТАВОК

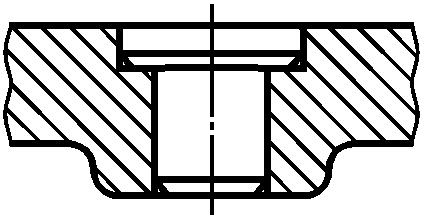

Пример 1

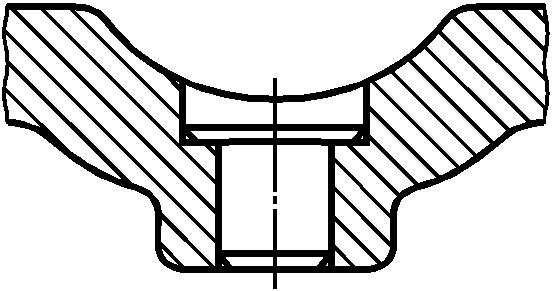

Пример 2
