МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЦЫ ТОКАРНЫЕ РЕЗЬБОВЫЕ С ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА
КОНСТРУКЦИЯ И РАЗМЕРЫ
Carbide-tipped thread turning tools. Design and dimensions
ГОСТ 18885-73
Список заменяющих документов (в ред. Изменения N 1, утв. в феврале 1981 г., Изменения N 2, утв. в июне 1985 г.) |
МКС 25.100.10
Взамен
МН 623-64;
МН 624-64;
МН 625-64;
МН 626-64
Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1973 г. N 1429 дата введения установлена
1 июля 1974 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 12.02.81 N 655
Издание с Изменениями N 1, 2, утвержденными в феврале 1981 г., июне 1985 г. (ИУС 4-81, 9-85).
1. Настоящий стандарт распространяется на токарные резьбовые резцы общего назначения с пластинами из твердого сплава.
(Измененная редакция, Изм. N 1).
2. Резцы должны изготовляться следующих типов:
1 - резьбовые для наружной метрической резьбы;
2 - резьбовые для внутренней метрической резьбы;
3 - резьбовые для наружной трапецеидальной резьбы;
4 - резьбовые для внутренней трапецеидальной резьбы.
3. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.
Тип 1

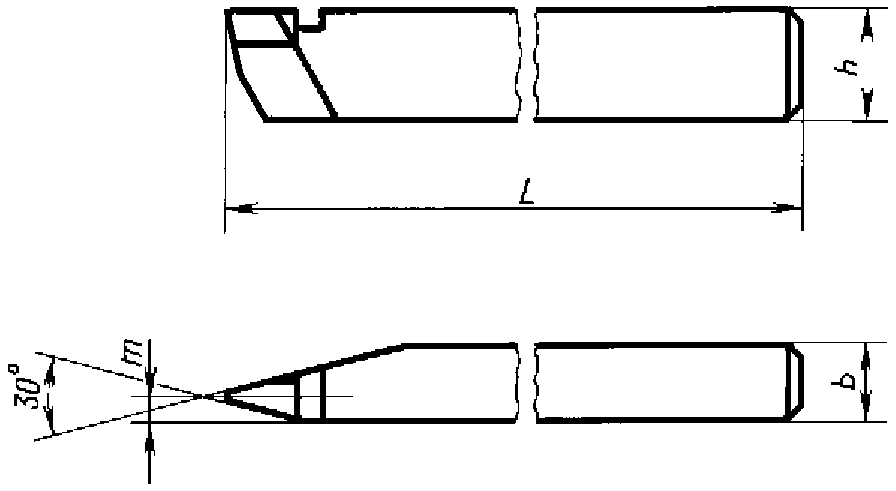

Черт. 1
мм
Обозначение резцов | Применяемость | Сечение резца h·b | L | m | Тип пластин по ГОСТ 25398-90 | Шаг резьбы P |
2660-0001 | 16·10 | 100 | 1,5 | 11 | 0,5 - 2,5 | |
2660-0003 | 20·12 | 120 | 3,0 | 0,8 - 3,0 | ||
2660-0005 | 25·16 | 140 | 4,0 | 1,25 - 5 | ||
2660-0007 | 32·20 | 170 | 5,0 | 2 - 6 |
Примечание. Размер r выполняется в зависимости от шага резьбы (rнаиб. = 0,144S).
Пример условного обозначения резца типа 1, сечением h·b = 20·12 мм, для метрической резьбы с шагом P = 2 мм, с пластиной из твердого сплава марки Т15К6:
Резец 2660-0003 2 Т15К6 ГОСТ 18885-73
Тип 2

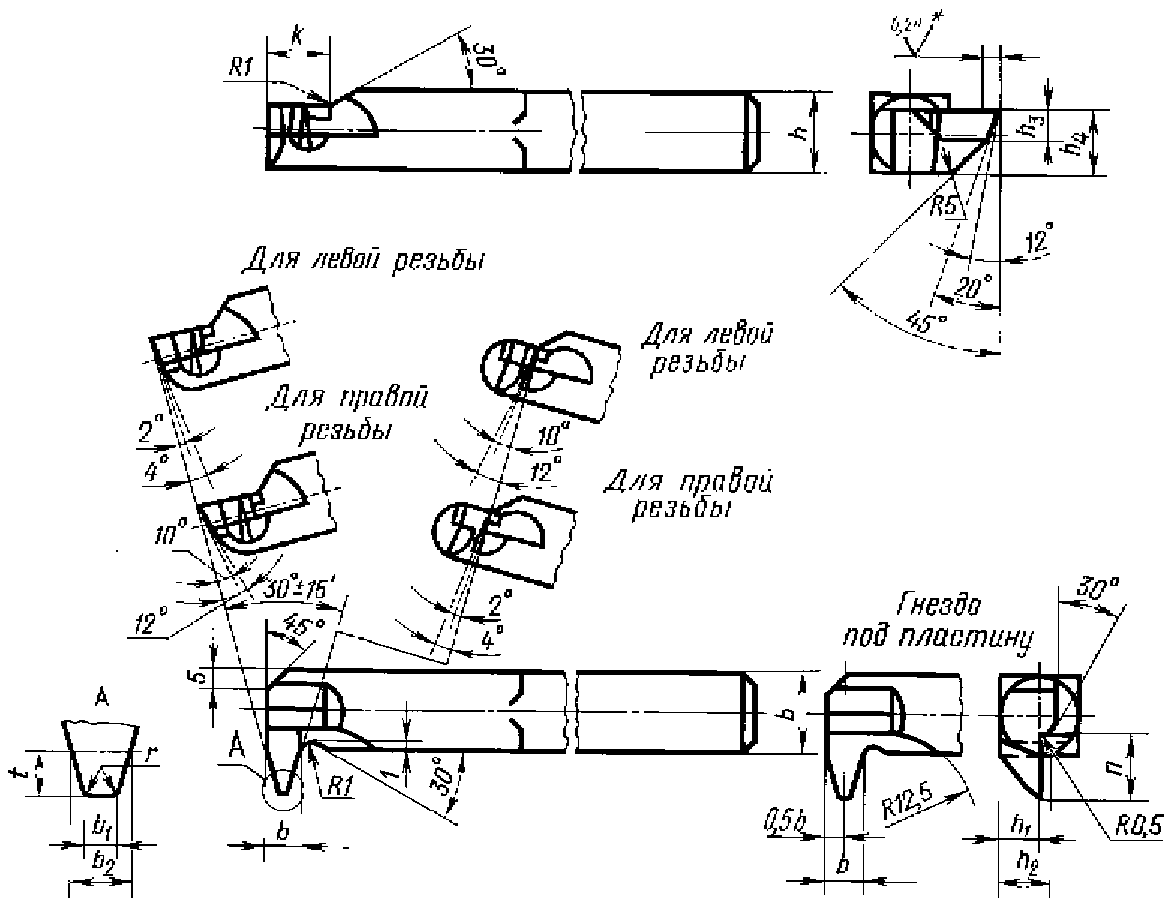

Черт. 2
Таблица 2
Размеры в мм
Обозначение резцов | Применяемость | Сечение резца h·b | L | l | d | m | Тип пластин по ГОСТ 25398-90 | Шаг резьбы P | Dнаим. |
2662-0001 | 10·10 | 120 | 40 | 10 | 4 | 11 | 0,75 - 2,50 | 18 | |
2662-0003 | 12·12 | 140 | 50 | 12 | 5 | 1 - 3 | 24 | ||
2662-0005 | 16·16 | 170 | 60 | 16 | 9 | 1,5 - 4 | 30 | ||
2662-0007 | 20·20 | 200 | 80 | 20 | 12 | 2 - 5 | 42 | ||
2662-0009 | 25·25 | 240 | 100 | 25 | 14 | 3 - 6 | 52 |
Пример условного обозначения резца типа 2, сечением h·b = 20·20 мм, для метрической резьбы с шагом P = 3,5 мм, с пластиной из твердого сплава марки Т15К6:
Резец 2662-0007 3,5 Т15К6 ГОСТ 18885-73
Тип 3

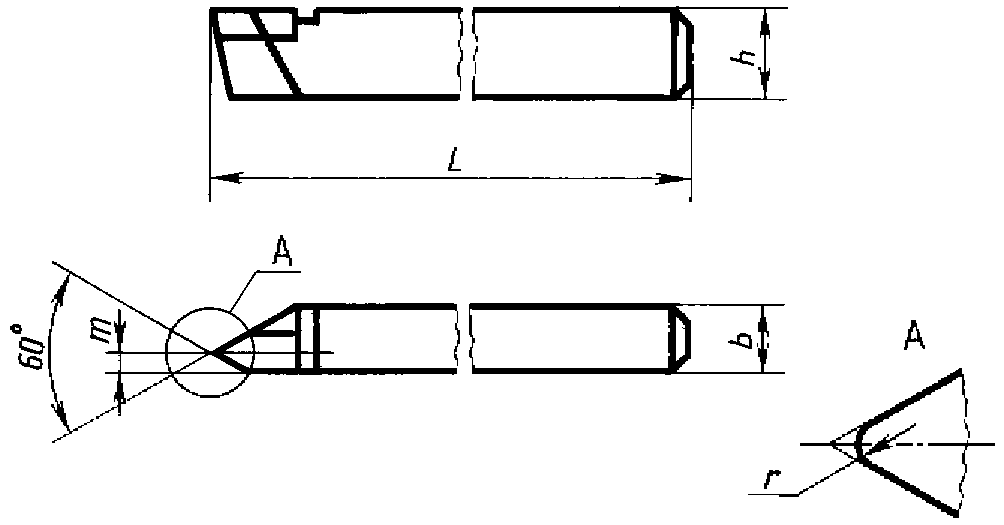

Черт. 3
Таблица 3
Размеры в мм
Резцы | Сечение резца h·b | L | m | Тип пластин | Шаг резьбы P | |||
для правой резьбы | для левой резьбы | |||||||
Обозначение | Применяемость | Обозначение | Применяемость | |||||
2664-0001 | 2664-0002 | 20·12 | 120 | 2,0 | 48 по ГОСТ 25422-90 | 2 | ||
2664-0003 | 2664-0004 | 3 | ||||||
2664-0005 | 2664-0006 | 3,0 | 4 | |||||
2664-0007 | 2664-0008 | 5 | ||||||
2664-0009 | 2664-0010 | 25·16 | 140 | 4,0 | 6 | |||
2664-0011 | 2664-0012 | 8 | ||||||
2664-0013 | 2664-0014 | 6,0 | 10 | |||||
2664-0015 | 2664-0016 | 32·20 | 170 | 12 | ||||
2664-0017 | 2664-0018 | 8,0 | 16 | |||||
2664-0019 | 2664-0020 | 40·25 | 200 | 10,0 | 32 по ГОСТ 25412-90 | 20 | ||
2664-0021 | 2664-0022 | 12,5 | 24 | |||||
Пример условного обозначения резца типа 3, сечением h·b = 25·16 мм, для правой трапецеидальной резьбы с шагом P = 6 мм, с пластинами из твердого сплава марки Т15К6:
Резец 2664-0009 6 Т15К6 ГОСТ 18885-73
Тип 4
Размеры в мм
Резцы | Сечение резца h·b | L | l | d | m | Тип пластин по ГОСТ 25422-90 | Шаг резьбы P | Dнаим. | |||
для правой резьбы | для левой резьбы | ||||||||||
Обозначение | Применяемость | Обозначение | Применяемость | ||||||||
2666-0001 | 2666-0002 | 10·10 | 120 | 40 | 10 | 4 | 48 | 2 | 16 | ||
2666-0003 | 2666-0004 | 4 | |||||||||
2666-0005 | 2666-0006 | 12·12 | 140 | 50 | 12 | 4 | 2 | 22 | |||
2666-0007 | 2666-0008 | 6 | 5 | ||||||||
2666-0009 | 2666-0010 | 7 | 8 | ||||||||
2666-0011 | 2666-0012 | 16·16 | 170 | 60 | 16 | 6 | 3 | 30 | |||
2666-0013 | 2666-0014 | 8 | 6 | ||||||||
2666-0015 | 2666-0016 | 10 | 10 | ||||||||
2666-0017 | 2666-0018 | 20·20 | 200 | 80 | 20 | 8 | 3 | 44 | |||
2666-0019 | 2666-0020 | 10 | 8 | ||||||||
2666-0021 | 2666-0022 | 12 | 12 | ||||||||
2666-0023 | 2666-0024 | 25·25 | 240 | 100 | 25 | 6 | 4 | 62 | |||
2666-0025 | 2666-0026 | 10 | 10 | ||||||||
2666-0027 | 2666-0028 | 15 | 6 | ||||||||
Пример условного обозначения резца типа 4, сечением h·b = 10·10 мм, для правой трапецеидальной резьбы с шагом P = 2 мм, с пластиной из твердого сплава марки Т15К6:
Резец 2666-0001-2 Т15К6 ГОСТ 18885-73
(Измененная редакция, Изм. N 1, 2).
4. Величины радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
5. Элементы конструкций и геометрические параметры резцов указаны в приложении.
6. Форма заточки передней поверхности и доводка режущей части указаны в приложении 2 к ГОСТ 18877-73.
7. Технические требования - по ГОСТ 5688-61.
8. (Исключен, Изм. N 2).
Рекомендуемое
Тип 1
--------------------------------
<*> На длине не менее шага резьбы.

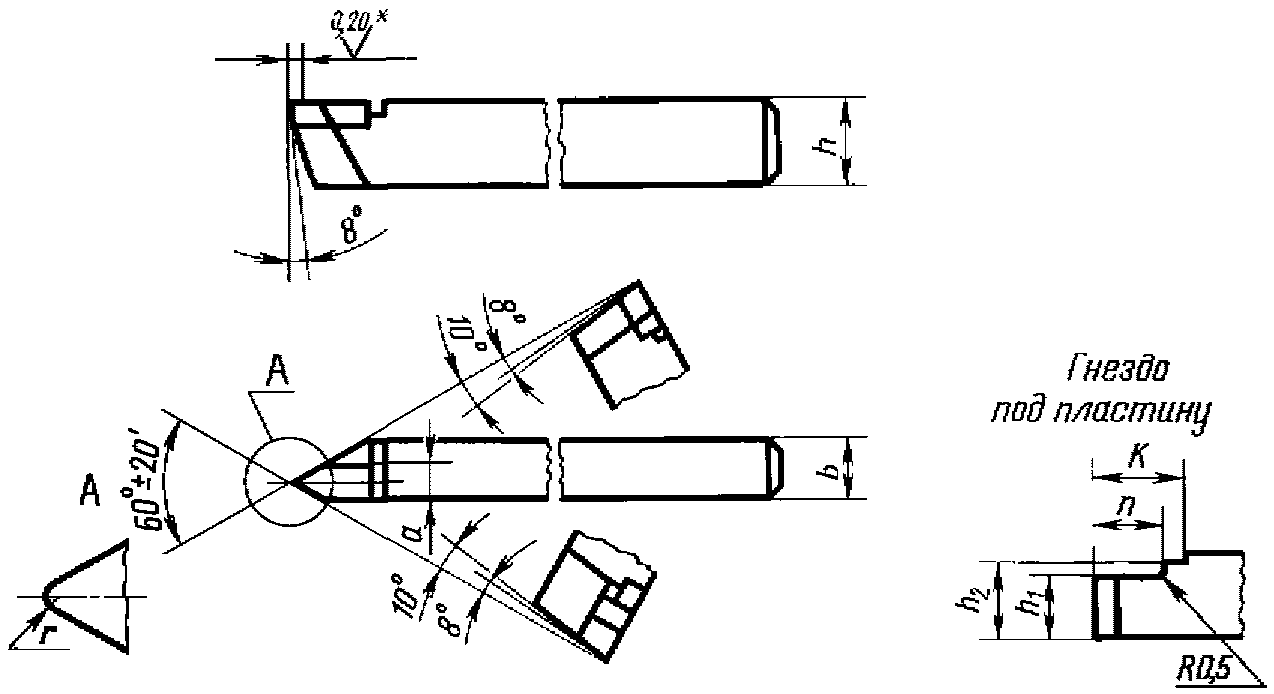

Черт. 1
Размеры в мм
Сечение резца h·b | a | n | h | h1 | K | Обозначение пластин по ГОСТ 25398-90 |
16·10 | 3 | 9,3 | 13,5 | 15,5 | 13 | 11130 |
20·12 | 6 | 15,0 | 16,0 | 19,0 | 19 | 11190 |
25·16 | 8 | 18,6 | 20,0 | 22,5 | 24 | 11210 |
32·20 | 10 | 23,3 | 26,0 | 29,0 | 29 | 11230 |
Таблица 2
мм
Шаг резьбы P | 0,50 | 0,75 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 |
rmax | 0,072 | 0,108 | 0,115 | 0,144 | 0,180 | 0,216 | 0,252 |
rmin | 0,047 | 0,079 | 0,085 | 0,113 | 0,146 | 0,179 | 0,213 |
Продолжение табл. 2
мм
Шаг резьбы P | 2,00 | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 |
rmax | 0,288 | 0,360 | 0,432 | 0,504 | 0,576 | 0,648 | 0,720 | 0,792 | 0,870 |
rmin | 0,249 | 0,317 | 0,389 | 0,459 | 0,529 | 0,601 | 0,670 | 0,742 | 0,812 |
Тип 2
--------------------------------
<*> На длине не менее шага резьбы.

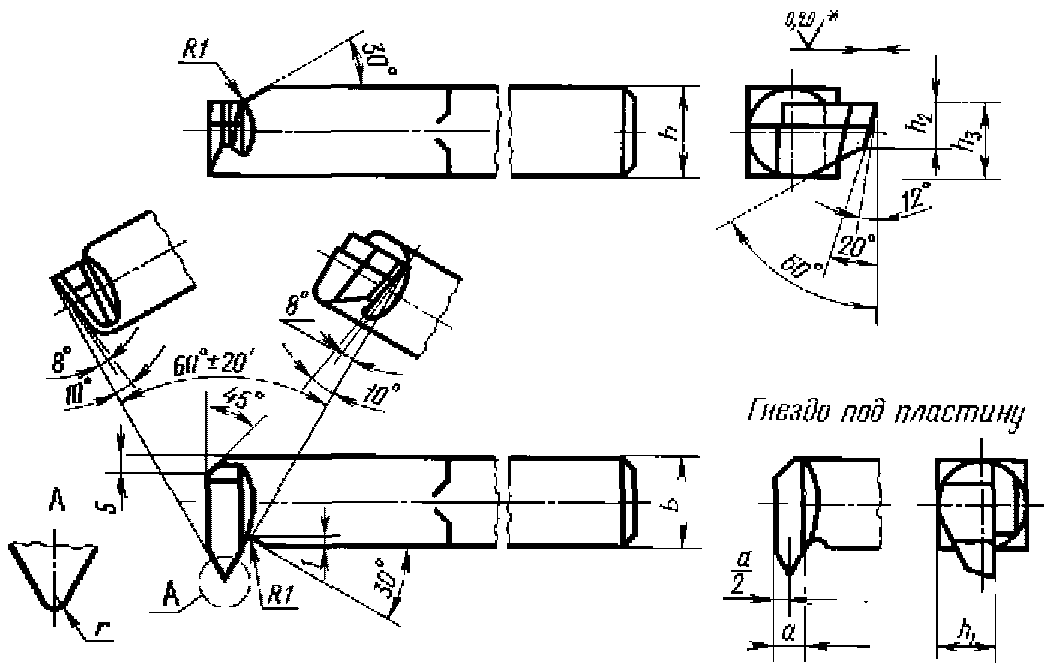

Черт. 2
Таблица 3
Размеры в мм
Сечение резца h·b | a | h1 | h2 | h3 | Обозначение пластин по ГОСТ 25398-90 |
10·10 | 4 | 5,5 | 5,0 | 8,5 | 11150 |
12·12 | 7,5 | 6,0 | 10,5 | ||
16·16 | 6 | 9,5 | 9,0 | 13,5 | 11190 |
20·20 | 8 | 12,5 | 11,5 | 17,5 | 11210 |
25·25 | 10 | 16,0 | 15,0 | 22,0 | 11230 |
Таблица 4
мм
Шаг резьбы P | 0,75 | 0,80 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 |
rmax | 0,050 | 0,055 | 0,072 | 0,090 | 0,110 | 0,125 | 0,145 |
Продолжение табл. 4
мм
Шаг резьбы P | 2,50 | 3,00 | 3,50 | 4,00 | 4,50 | 5,00 | 5,50 | 6,00 |
rmax | 0,18 | 0,215 | 0,250 | 0,288 | 0,325 | 0,360 | 0,400 | 0,430 |
Тип 3
--------------------------------
<*> На длине не менее шага резьбы.

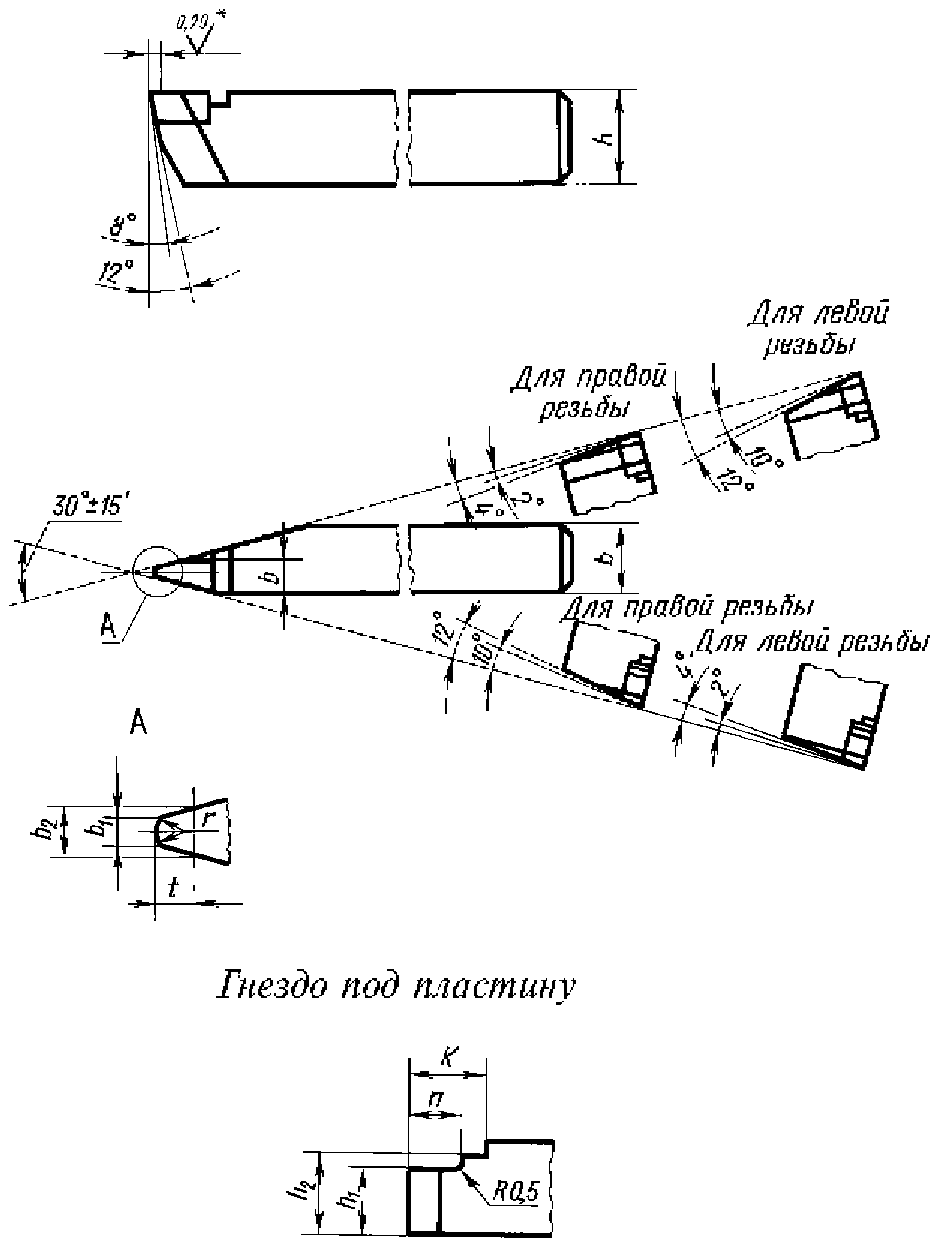

Черт. 3
Таблица 5
Размеры в мм
Сечение резца h·b | r | b | b1 | b2 | n | t | h | h1 | K | Обозначение пластин по ГОСТ 25422-90, ГОСТ 25412-90 |
20·12 | 0,25 | 4,0 | 0,60 | 1,0 | 11,3 | 0,75 | 16 | 18,0 | 15 | 48010 |
0,96 | 1,5 | 1,00 | ||||||||
5,5 | 1,33 | 2,0 | 15,3 | 1,25 | 19 | 48030 | ||||
1,56 | 2,5 | 1,75 | ||||||||
25·16 | 8,5 | 1,93 | 3,0 | 16,9 | 2,00 | 19 | 22,0 | 21 | 48050 | |
2,67 | 4,0 | 2,50 | ||||||||
13,0 | 3,39 | 5,0 | 18,9 | 3,00 | 26 | 29,0 | 24 | 48090 | ||
32·20 | 4,12 | 6,0 | 3,50 | |||||||
0,50 | 18,0 | 5,32 | 8,0 | 23,7 | 5,00 | 25 | 28,5 | 29 | 48130 | |
40·25 | 22,0 | 6,78 | 10,0 | 30,7 | 6,00 | 34 | 37,0 | 36 | 32230 | |
28,0 | 8,24 | 12,0 | 34,7 | 7,00 | 40 | 32250 |

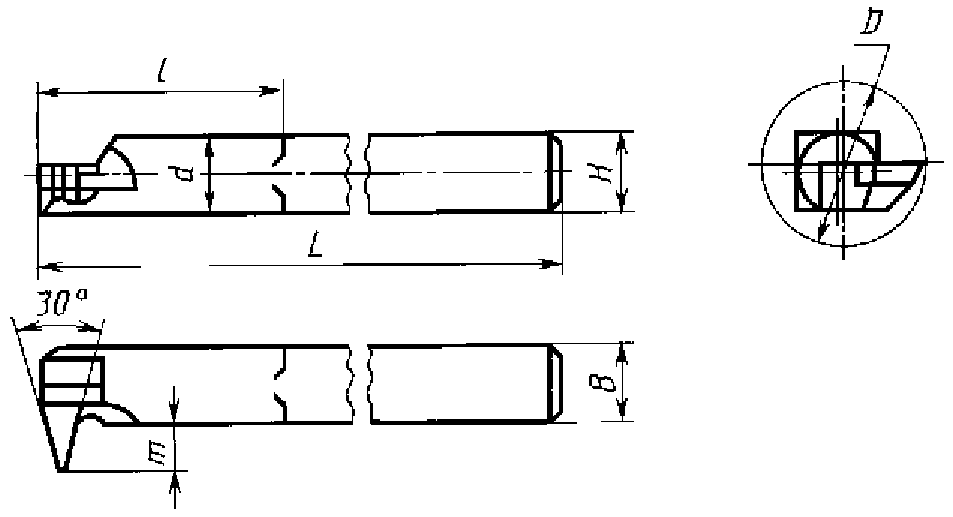

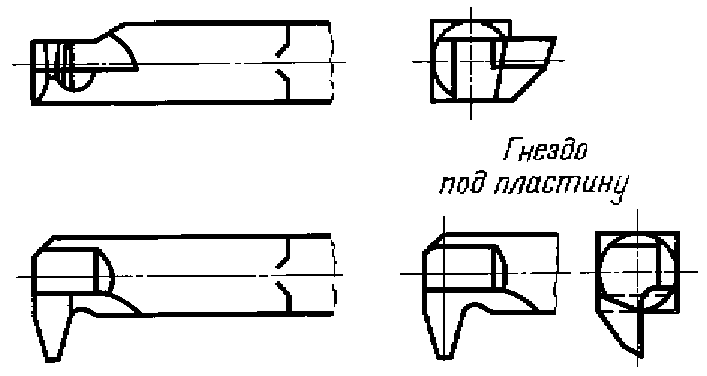

Тип 4
При толщине пластины 4 мм и более
При толщине пластины менее 4 мм
--------------------------------
<*> На длине не менее шага резьбы.
Размеры в мм
Сечение резца h·b | r | b | b1 | b2 | n | t | h | h1 | h2 | h3 | K | Обозначение пластин по ГОСТ 25422-90 |
10·10 | 0,25 | 4,0 | 0,60 | 1,0 | 11,3 | 0,75 | 3,0 | 5,0 | 4,0 | 7,0 | 7 | 48010 |
1,33 | 2,0 | 1,25 | ||||||||||
12·12 | 0,60 | 1,0 | 0,75 | 5,5 | 7,5 | 5,5 | 9,5 | |||||
5,5 | 1,56 | 2,5 | 15,3 | 1,75 | 9 | 48030 | ||||||
8,5 | 2,67 | 4,0 | 16,9 | 2,50 | 3,5 | 6,5 | 11 | 48050 | ||||
16·16 | 4,0 | 0,96 | 1,5 | 11,3 | 1,00 | 9,0 | 11,0 | 7,5 | 13,0 | 7 | 48010 | |
5,5 | 1,93 | 3,0 | 15,3 | 2,00 | 9 | 48030 | ||||||
8,5 | 3,39 | 5,0 | 16,9 | 3,00 | 7,0 | 10,0 | 11 | 48050 | ||||
20·20 | 4,0 | 0,96 | 1,5 | 11,3 | 1,00 | 13,0 | 15,0 | 11,0 | 17,0 | 7 | 48010 | |
8,5 | 2,67 | 4,0 | 16,9 | 2,50 | 11,0 | 14,0 | 11 | 48050 | ||||
13,0 | 4,12 | 6,0 | 18,9 | 3,50 | 16 | 48090 | ||||||
25·25 | 4,0 | 1,33 | 2,0 | 11,3 | 1,25 | 19,0 | 21,0 | 15,0 | 23,0 | 7 | 48010 | |
8,5 | 3,39 | 5,0 | 16,9 | 3,00 | 17,0 | 20,0 | 11 | 48050 | ||||
0,50 | 13,0 | 5,32 | 8,0 | 18,9 | 5,00 | 16 | 48090 |
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. N 1, 2).
