МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

РЕЗЦЫ ТОКАРНЫЕ ОТРЕЗНЫЕ С ПЛАСТИНАМИ ИЗ ТВЕРДОГО СПЛАВА

КОНСТРУКЦИЯ И РАЗМЕРЫ

Carbide-tipped cutting-off turning

tools. Design and dimensions

ГОСТ 18884-73

Список изменяющих документов

(в ред. Изменения N 1, утв. в марте 1981 г.,

Изменения N 2, утв. июне 1985 г.,

Изменения N 3, утв. январе 1986 г.)

Группа Г23

МКС 25.100.10

Взамен ГОСТ 6743-61

в части типа IX;

МН 5204-64;

МН 596-64;

МН 598-64;

МН 597-64

Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1973 г. N 1429 дата введения установлена

с 1 июля 1974 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 20.03.81 N 1460

Издание с Изменениями N 1, 2, 3, утвержденными в марте 1981 г., июне 1985 г., январе 1986 г. (ИУС N 6-81, 9-85, 5-86).

1. Настоящий стандарт распространяется на токарные отрезные резцы общего назначения с напаянными пластинами из твердого сплава.

(Измененная редакция, Изм. N 1).

2. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.

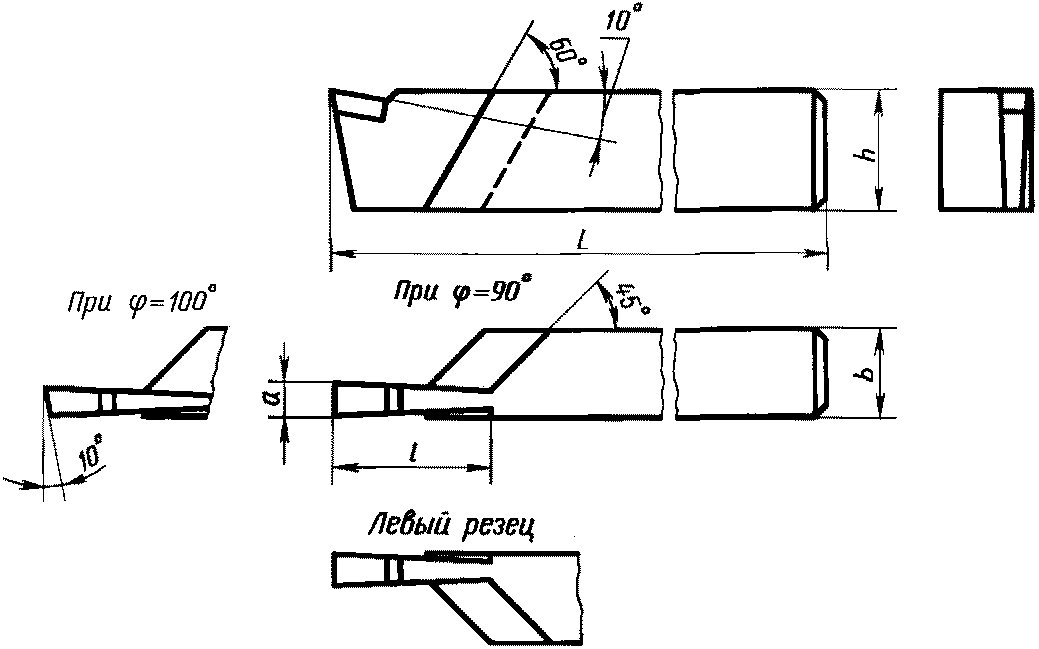

Исполнение 1

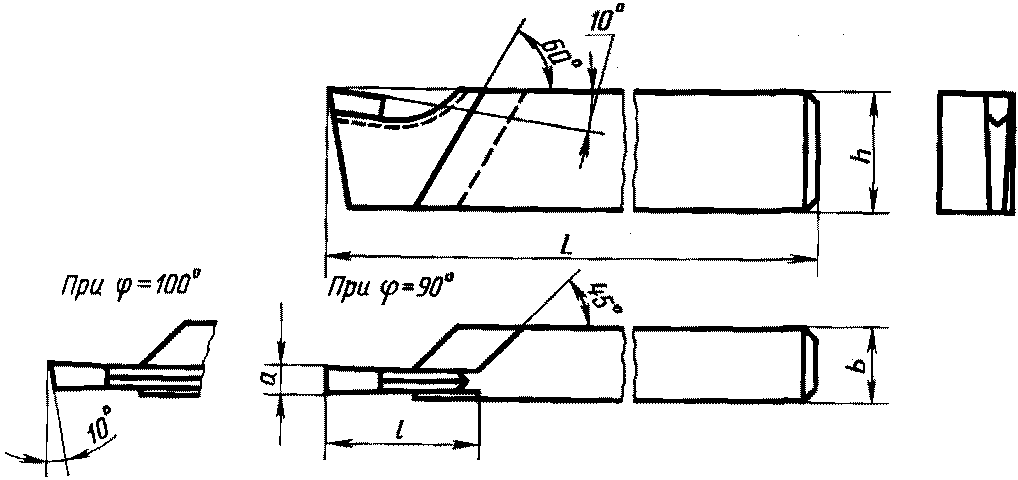

Исполнение 2

Черт. 1

Таблица 1

Размеры в мм

Резцы								Исполнение	Сечение резца h·b	L	l	a	Тип пластин по ГОСТ 17163-90 для резцов исполнения
правые				левые

Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость						1	2
2130-0451		2130-0452		2130-0453		2130-0454		2	12·12	100	20	4	-	13, исполнение 2
2130-0251		2130-0261		2130-0301		2130-0302		1	16·10			3	13, исполнение 3
2130-0001		2130-0002		2130-0303		2130-0304		2	16·10			3
2130-0253		2130-0263		2130-0305		2130-0306		1	20·12	120	25	4
2130-0005		2130-0006		2130-0307		2130-0308		2	20·12	120	25	4
2130-0255		2130-0265		2130-0311		2130-0312		1	25·16	140	35	5
2130-0009		2130-0010		2130-0313		2130-0314		2	25·16	140	35	5
2130-0257		2130-0267		2130-0315		2130-0316		1	32·20	170	38	6
2130-0013		2130-0014		2130-0317		2130-0318		2	32·20	170	38	6
2130-0259		2130-0269		2130-0321		2130-0322		1	40·25	200	45	8
2130-0017		2130-0018		2130-0323		2130-0324		2	40·25	200	45	8

Пример условного обозначения правого резца исполнения 1, сечением h·b = 25·16 мм,

, с пластиной из твердого сплава марки ВК6:

Резец 2130-0255 ВК6 ГОСТ 18884-73

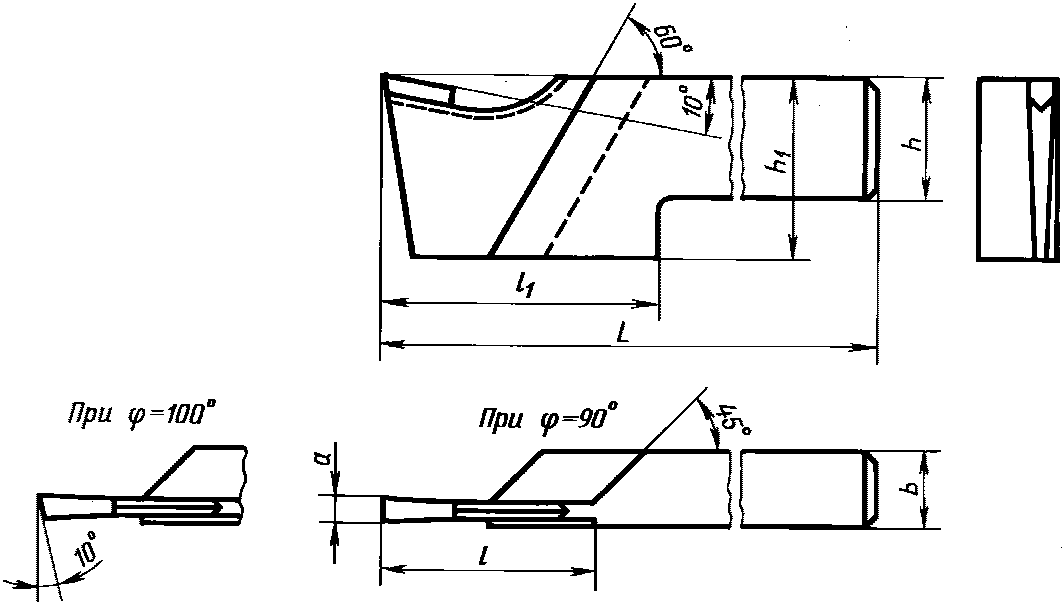

Исполнение 3

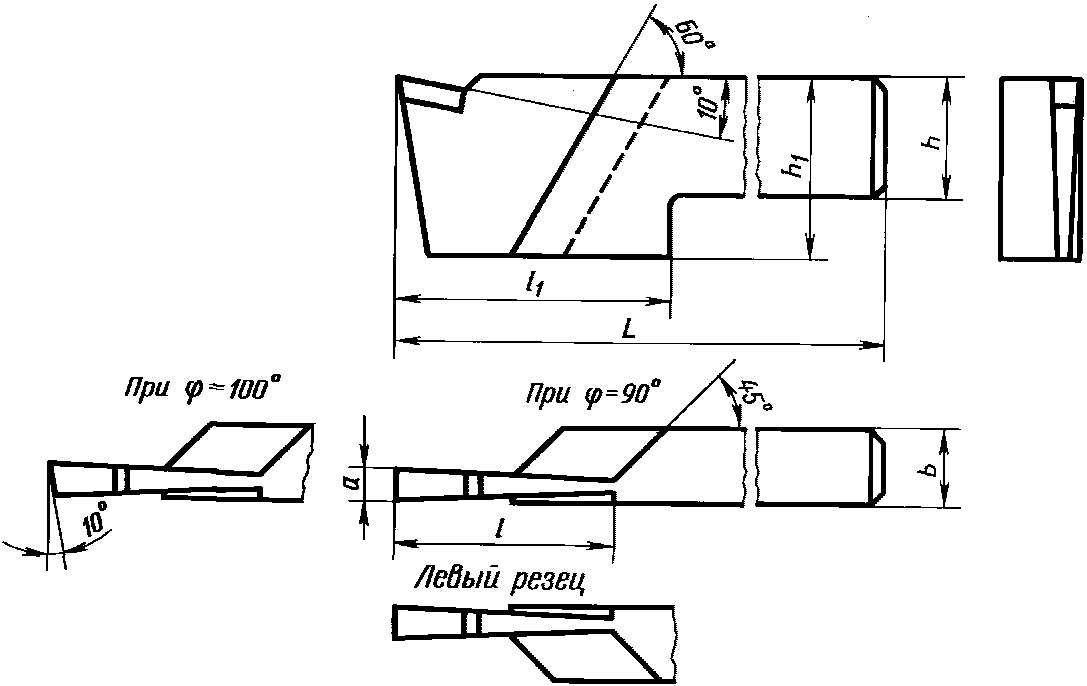

Исполнение 4

Черт. 2

Таблица 2

Размеры в мм

Резцы								Исполнение	Сечение резца h·b	L	l	l₁	h	a	Тип пластин по ГОСТ 17163-90 для резцов исполнения
правые				левые

Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость	Обозначение	Применяемость
															3	4
2130-0151		2130-0152		2130-0331		2130-0332		3	20·12	120	35	45	30	4	13, исполнение 3	13, исполнение 2
2130-0101		2130-0102		2130-0333		2130-0334		4
2130-0153		2130-0154		2130-0335		2130-0336		3	25·16	140	40	50	35	5
2130-0103		2130-0104		2130-0337		2130-0338		4
2130-0155		2130-0156		2130-0341		2130-0342		3	32·20	170	50	60	40	6
2130-0105		2130-0106		2130-0343		2130-0344		4
2130-0157		2130-0158		2130-0345		2130-0346		3	40·25	240	65	75	55	8
2130-0107		2130-0108		2130-0347		2130-0348		4
2130-0159		2130-0160		2130-0351		2130-0352		3	50·32	280	80	95	65	10
2130-0109		2130-0110		2130-0353		2130-0354		4

Пример условного обозначения правого резца исполнения 4, сечением h·b = 25·16 мм,

, с пластиной из твердого сплава марки ВК6:

Резец 2130-0103 ВК6 ГОСТ 18884-73

(Измененная редакция, Изм. N 1, 2, 3).

3. Величины радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.

4. Элементы конструкций и геометрические параметры резцов указаны в рекомендуемом приложении.

5. Форма заточки передней поверхности и доводка режущей части указаны в рекомендуемом приложении 2 к ГОСТ 18877-73.

6. Технические требования - по ГОСТ 5688-61.

7. (Исключен, Изм. N 2).

Приложение

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ

1. Элементы конструкций и геометрические параметры резцов указаны на черт. 1 - 4 и в табл. 1 - 4.

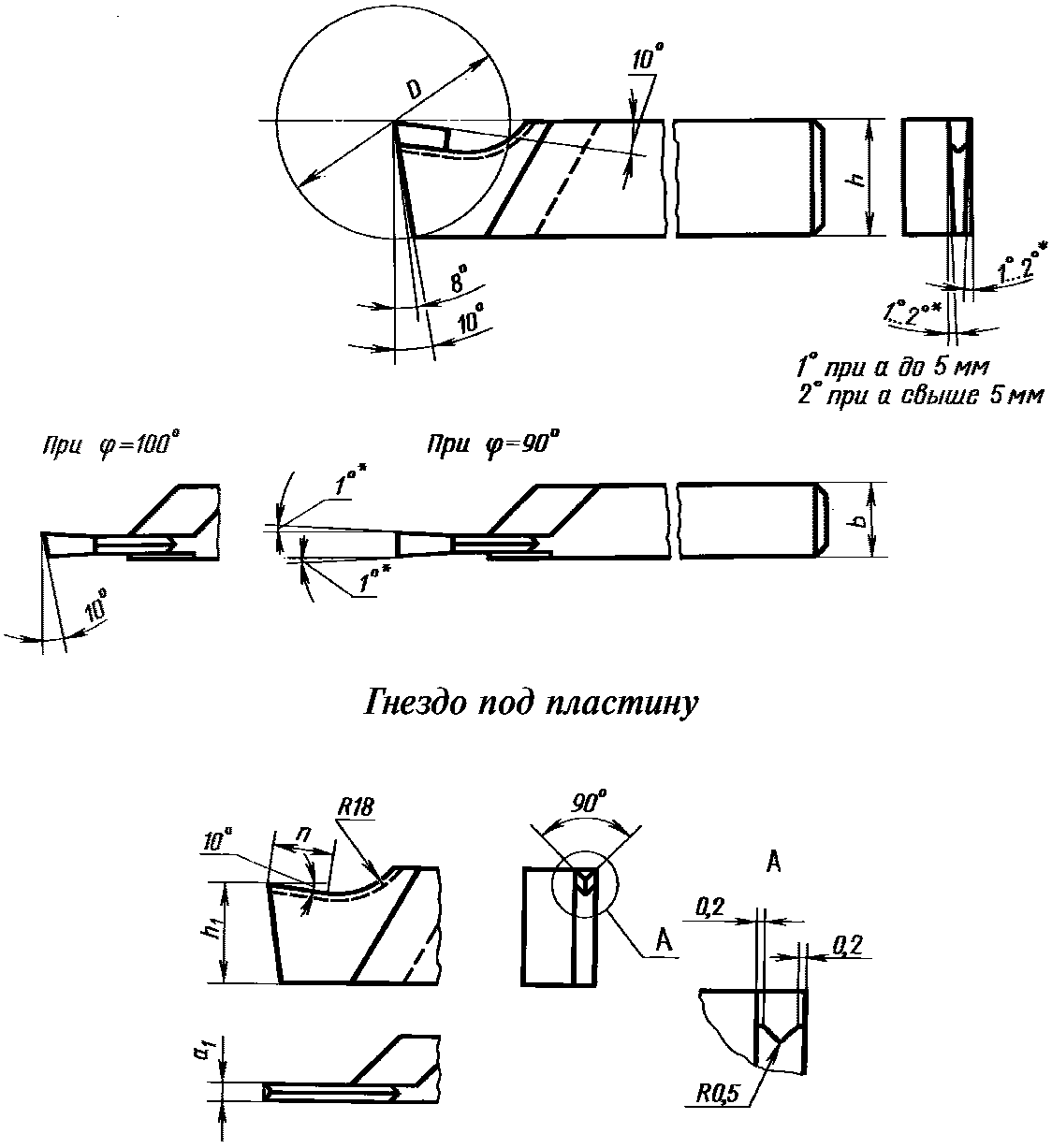

Исполнение 1

--------------------------------

<*> Выдержать на длине 2 ... 3 мм.

Черт. 1

Таблица 1

Размеры в мм

Сечение резца h·b	a₁	n	h₁	Обозначение пластин по ГОСТ 17163-90	Наибольший диаметр отрезки D
16·10	2,5	10,7	12,9	13673	30
20·12	3,5	12,4	15,8	13693	35
25·16	4,5	14,1	19,8	13713	50
32·20	5,5	15,7	25,8	13733	60
40·25	7,3	17,3	32,7	13753	70

Исполнение 2

--------------------------------

<*> Выдержать на длине 2 ... 3 мм.

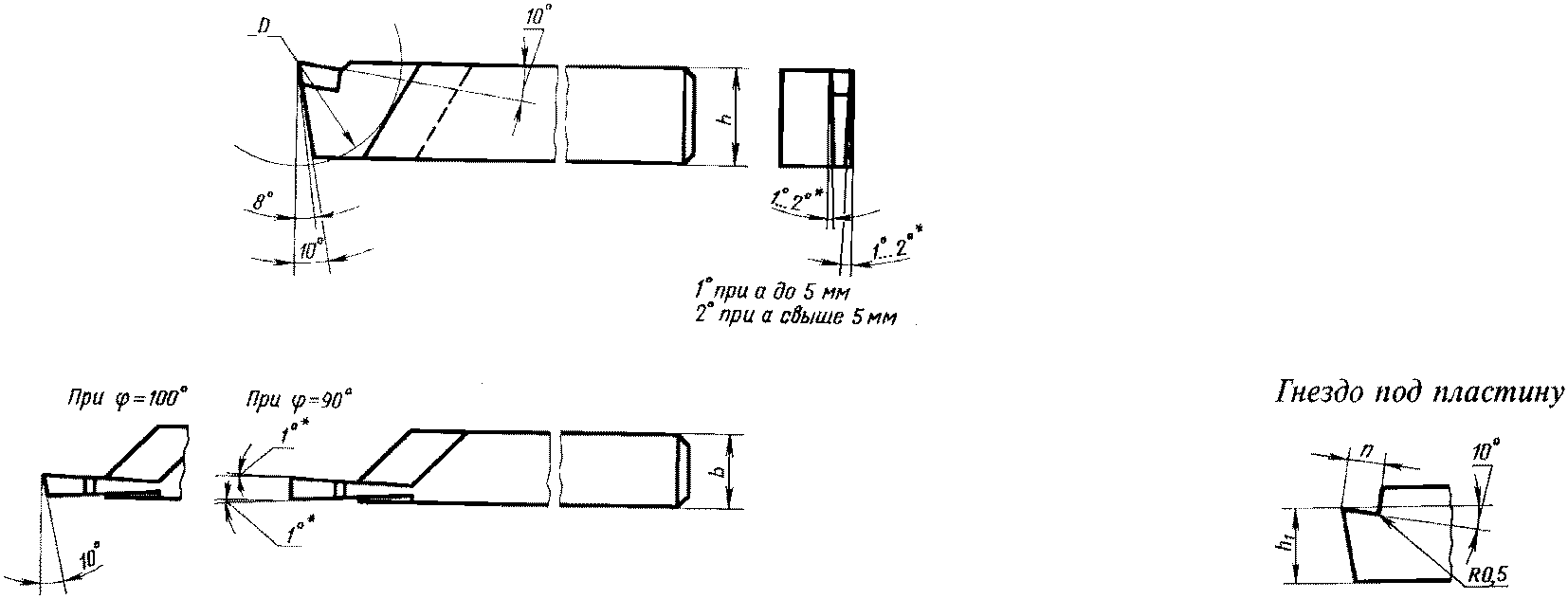

Черт. 2

Таблица 2

Размеры в мм

Сечение резца h·b	n	h₁	Обозначение пластин по ГОСТ 17163-90	Наибольший диаметр отрезки D
12·12	10,4	7,8	13532	22
16·10	8,8	12,9	13492	30
20·12	10,4	15,8	13532	35
25·16	12,1	19,8	13572	50
32·20	13,7	25,8	13592	60
40·25	15,4	32,7	13612	70

Исполнение 3

--------------------------------

<*> Выдержать на длине 2...3 мм.

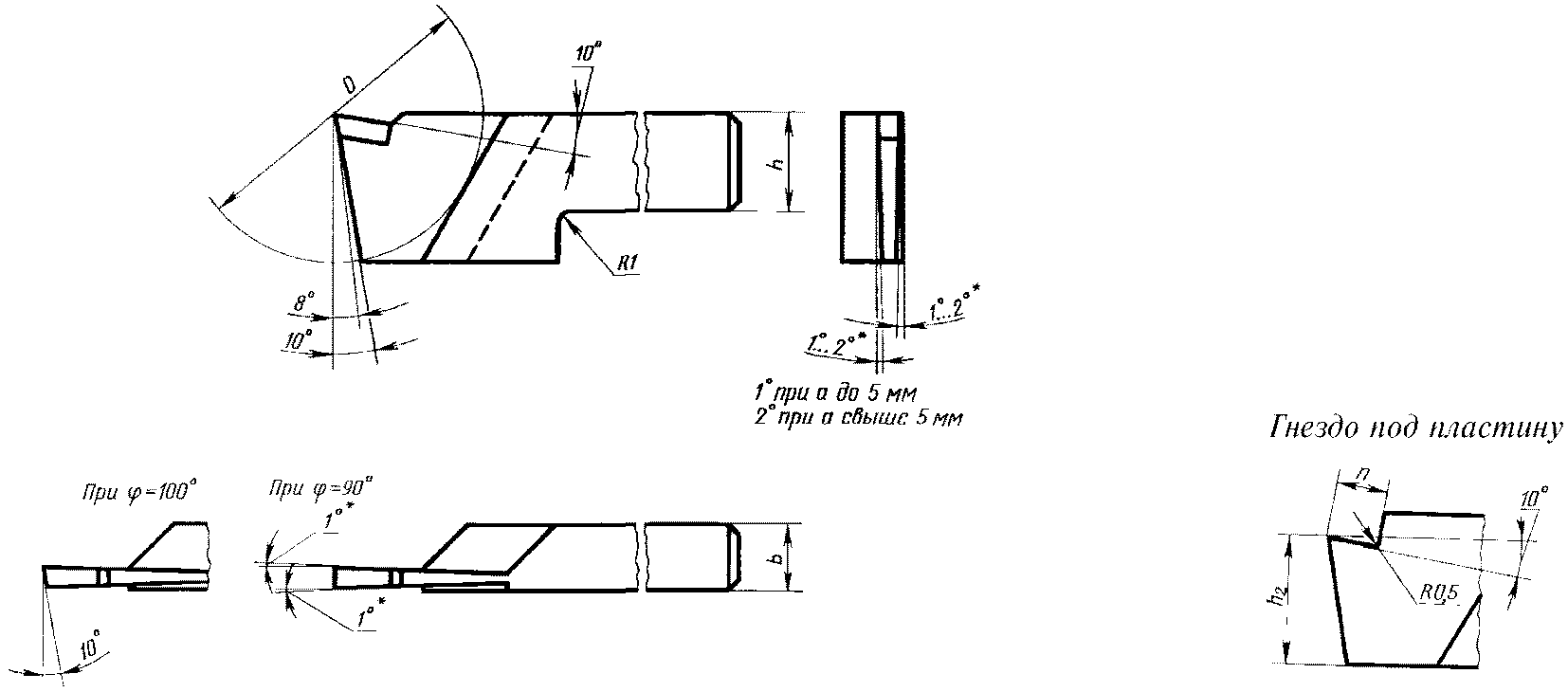

Черт. 3

Таблица 3

Размеры в мм

Сечение резца h·b	a₁	n	h₂	Обозначение пластин по ГОСТ 17163-90	Наибольший диаметр отрезки D
20·12	3,5	12,4	25,8	13693	60
25·16	4,5	14,1	29,8	13713	65
32·20	5,5	15,7	33,8	13733	85
40·25	7,3	17,3	47,7	13753	110
50·32	9,3	22,0	56,7	13773	135

Исполнение 4

--------------------------------

<*> Выдержать на длине 2 ... 3 мм.

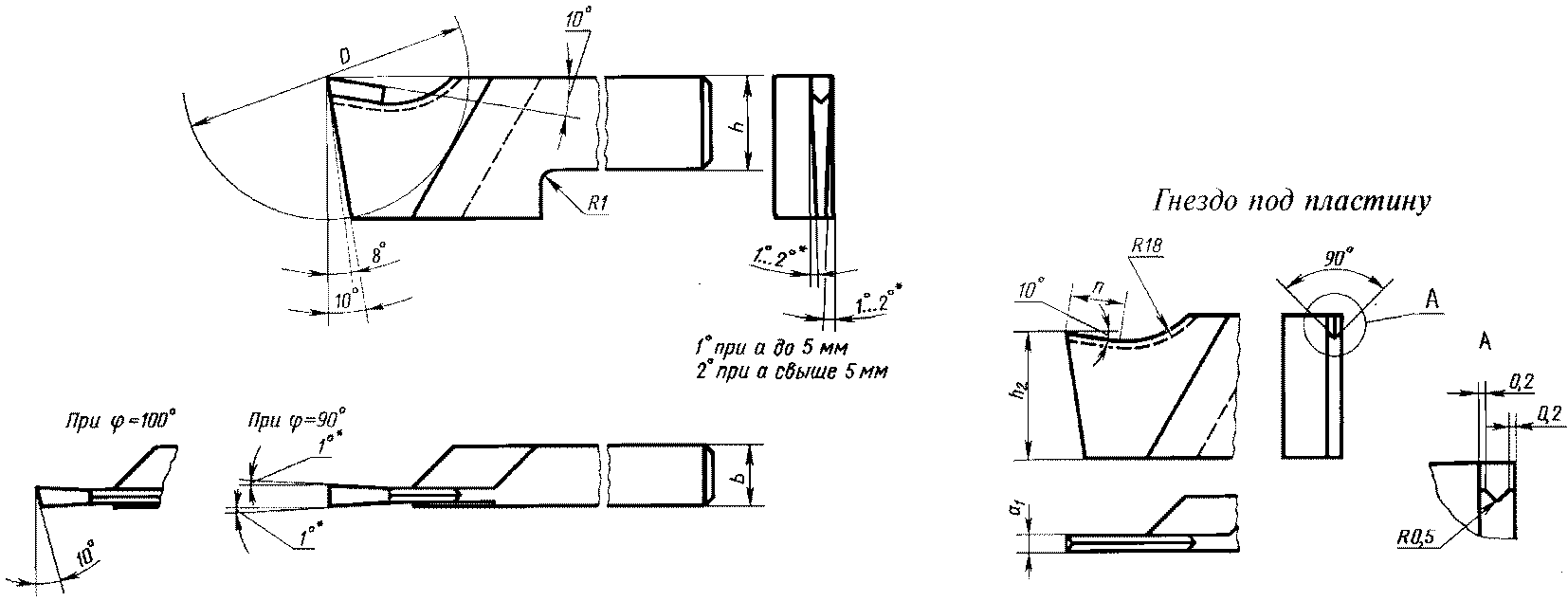

Черт. 4

Таблица 4

Размеры в мм

Сечение резца h·b	n	h₂	Обозначение пластин по ГОСТ 17163-90	Наибольший диаметр отрезки D
20·12	10,4	25,8	13532	60
25·16	12,1	29,8	13572	65
32·20	13,7	33,8	13592	85
40·25	15,4	47,7	13612	110
50·32	17,0	56,7	13632	135

Приложение. (Измененная редакция, Изм. N 1, 2, 3).
