ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОЛЬЦА ПРУЖИННЫЕ УПОРНЫЕ ПЛОСКИЕ НАРУЖНЫЕ
КОНЦЕНТРИЧЕСКИЕ И КАНАВКИ ДЛЯ НИХ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Retaining spring flat concentric rings for chafts
and grooves for them. Construction and dimensions
ГОСТ 13940-86
Список изменяющих документов
(в ред. Изменения N 1, утв. в июне 1988 г.)
Группа Г11
ОКП 45 9830
Срок действия
с 1 января 1988 года
до 1 января 1993 года
Несоблюдение стандарта преследуется по закону
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
ИСПОЛНИТЕЛИ
Л.А. Коноров, канд. техн. наук; А.В. Громак; Н.А. Автухова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.86 N 4446
3. Срок проверки - 1991 г.
4. ВЗАМЕН ГОСТ 13940-68
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка
Номер пункта
ГОСТ 13944-86
3
6. Переиздание (сентябрь 1988 г.) с Изменением N 1, утвержденным в июне 1988 г. (ИУС 11-88).
1. Настоящий стандарт распространяется на пружинные упорные плоские наружные концентрические кольца классов точности A, B и C и канавки для них, предназначенные для закрепления от осевого смещения подшипников качения и других деталей на валах диаметром от 4 до 200 мм.

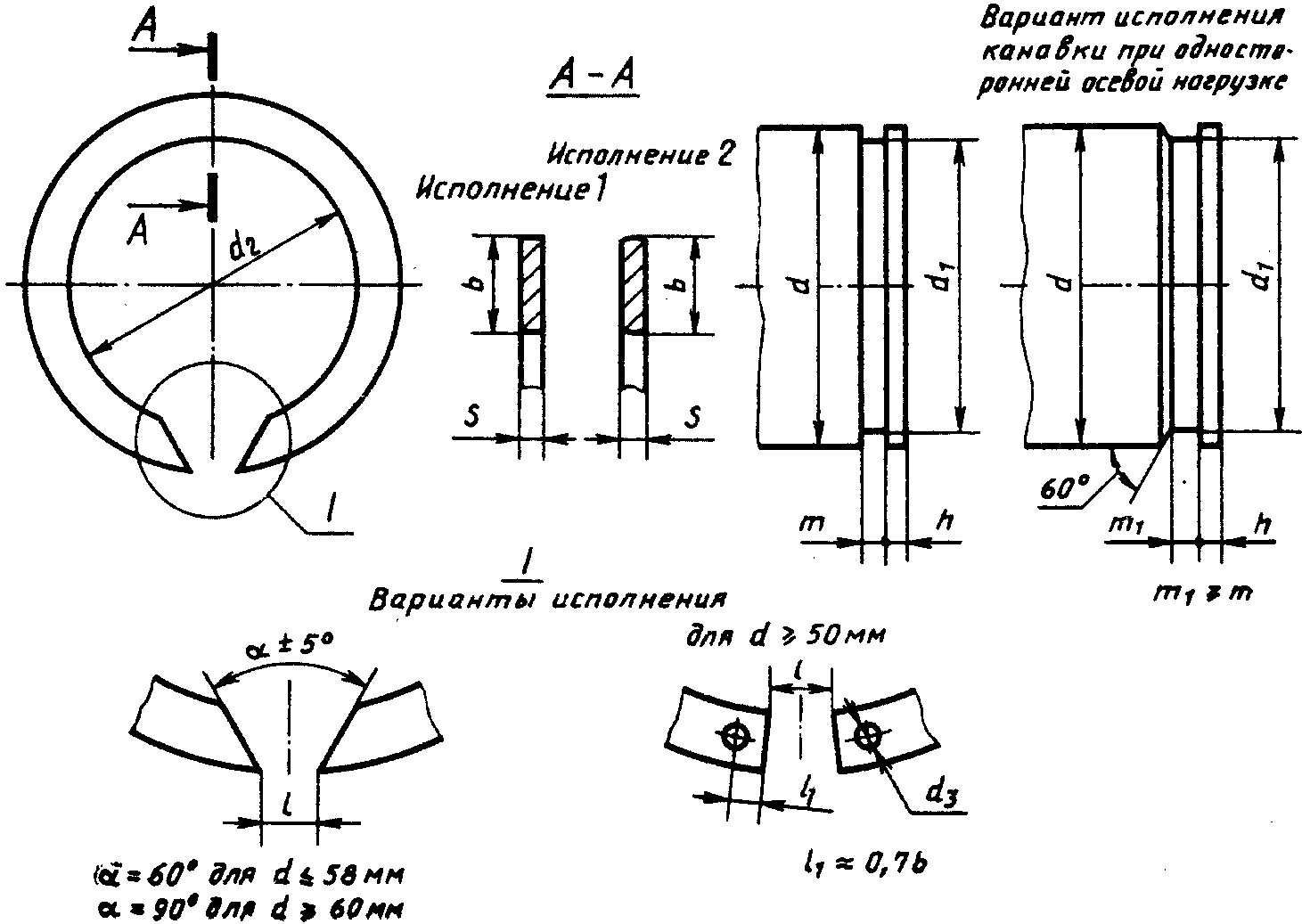

2. Конструкция и размеры колец и канавок для них должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
Условный диаметр кольца (диаметр вала) d
Кольцо
Канавка
Допускаемая осевая нагрузка, кН
d2
d3
s
h
d1
m
H13
h, не менее
Номин.
Пред. откл.
Номин.
Пред. откл.
4
3,5
+0,075
-0,15
-
0,4
0,8
0,8
3,6
-0,075
0,5
0,6
0,60
5
4,5
0,6
4,6
0,7
0,75
6
5,4
0,7
1,2
5,6
0,8
0,90
7
6,4
+0,09
-0,18
0,8
6,6
-0,09
0,9
1,06
8
7,2
1,0
1,7
2,0
7,5
1,2
0,75
1,52
9
8,2
8,5
1,68
10
9,2
+0,15
-0,30
9,5
1,96
12
11,0
+0,18
-0,36
2,0
3,0
11,3
-0,11
1,1
3,39
13
11,9
4,0
12,2
1,2
3,96
14
12,9
13,2
4,27
15
13,8
14,1
1,4
5,13
16
14,7
1,2
2,5
15,0
1,4
1,5
6,08
17
15,7
16,0
6,47
18
16,5
5,0
16,8
1,8
8,15
19
17,5
17,8
8,66
20
18,2
+0,21
-0,42
3,2
18,6
-0,21
2,1
10,6
22
20,2
20,6
11,7
23
21,1
21,5
2,3
12,7
24
22,1
22,5
13,7
25
23,1
-
23,5
14,2
26
24,0
4,0
6,0
24,5
14,9
28
25,8
26,5
16,0
29
26,8
27,5
16,7
30
27,8
28,5
17,2
32
29,5
30,2
-0,25
2,7
22,0
34
31,4
+0,25
-0,50
32,2
22,3
35
32,2
1,7
5,0
33,0
1,9
3,0
26,7
36
33,0
8,0
34,0
27,4
37
34,0
35,0
28,2
38
35,0
36,0
29,0
40
36,5
+0,39
-0,78
37,5
3,8
39,0
42
38,5
39,5
39,9
45
41,5
42,5
42,9
46
42,5
43,5
43,9
48
44,5
45,5
45,7
50
45,8
2,0
2,0
6,0
47,0
2,2
4,5
57,0
52
47,8
49,0
59,4
54
49,8
51,0
-0,30
61,7
55
50,8
+ 0,46
-0,92
52,0
62,9
56
51,8
53,0
64,0
58
53,8
55,0
66,4
60
55,8
10,0
57,0
68,8
62
57,8
59,0
71,1
65
60,8
2,5
2,5
7,0
62,0
2,8
74,7
68
63,6
65,0
78,2
70
65,6
67,0
80,6
72
67,6
69,0
82,9
75
70,6
72,0
86,4
78
73,5
8,0
75,0
90,0
80
75,0
76,5
5,3
107
82
77,0
78,5
109
85
79,5
81,5
-0,35
114
88
82,5
+0,54
-1,08
3,0
3,0
8,5
84,5
3,4
118
90
84,5
86,5
121
92
86,5
88,5
124
95
89,5
91,5
128
98
92,5
12,0
94,5
132
100
94,5
96,5
135
102
95,0
9,5
97,0
-0,54
7,5
195
105
98,0
100,0
204
108
101,0
103,0
207
110
103,0
105,0
211
112
105,0
107,0
215
115
108,0
110,0
221
120
113,0
115,0
223
125
118,0
120,0
-0,63
240
130
122,5
+0,63
-1,26
3,5
10,5
125,0
250
135
127,5
130,0
260
140
132,5
135,0
270
145
137,5
140,0
280
150
142,5
14,0
145,0
289
155
147,5
150,0
299
160
152,5
155,0
308
165
157,0
160,0
318
170
162,0
165,0
328
175
167,0
170,0
338
180
172,0
175,0
347
185
177,0
180,0
358
190
182,0
+0,72
-1,44
185,0
-0,72
368
200
192,0
195,0
387
Примечания:
1. Размер l допускается корректировать при изготовлении колец.
2. Осевая нагрузка определена для условий:
а) рабочие кромки кольца острые;
б) углы у основания и наружная кромка канавки без скругления или фаски;
в) закрепляемая деталь установлена на валу без зазора;
г) прилегающая к кольцу поверхность закрепляемой детали без скругления или фаски;
д) предел прочности материала вала не менее 300 Н/мм2.
Пример условного обозначения пружинного упорного плоского наружного концентрического кольца исполнения 1 класса точности A с условным диаметром 30 мм из стали 65Г без покрытия:
Кольцо A30 ГОСТ 13940-86
То же исполнения 2, класса точности B, из стали марки 60С2А, с кадмиевым покрытием толщиной 6 мкм хроматированным:
Кольцо 2B30.60С2А.Кд6.хр ГОСТ 13940-86
(Измененная редакция, Изм. N 1).
3. Технические требования - по ГОСТ 13944-86.
4. Теоретическая масса колец приведена в справочном приложении.
Приложение
Справочное
МАССА СТАЛЬНЫХ КОЛЕЦ
Условный диаметр кольца, мм
Теоретическая масса 1000 колец, кг ~=
Условный диаметр кольца, мм
Теоретическая масса 1000 колец, кг ~=
Условный диаметр кольца, мм
Теоретическая масса 1000 колец, кг ~=
4
0,03
36
7,36
92
54,20
5
0,06
37
7,71
95
55,20
6
0,13
38
7,78
98
55,80
7
0,17
40
8,11
100
56,40
8
0,18
42
8,51
102
73,90
9
0,38
45
9,14
105
74,60
10
0,42
46
9,26
108
77,00
12
0,58
48
9,87
110
78,30
13
0,61
50
14,40
112
81,30
14
0,66
52
15,00
115
81,90
15
0,71
54
15,20
120
85,60
16
1,08
55
15,90
125
89,20
17
1,16
56
16,00
130
103,00
18
1,18
58
16,80
135
107,00
19
1,40
60
17,20
140
114,00
20
1,85
62
17,80
145
115,00
22
2,02
65
22,80
150
118,00
23
2,08
68
28,80
155
123,00
24
2,18
70
29,60
160
127,00
25
2,86
72
30,80
165
131,00
26
2,90
75
31,80
170
135,00
28
3,13
78
38,50
175
139,00
29
3,33
80
38,80
180
143,00
30
3,34
82
40,30
185
147,00
32
3,53
85
41,40
190
151,00
34
3,80
88
45,80
200
159,00
35
7,29
90
52,40
